Α500 Επέκταση μνήμης 512ΚΒ ΡΑΜ. Βοήθεια παρακαλώ

[Call &000]

Αγόρασα πρόσφατα την παραπάνω επέκταση μνήμης για Α500 στην οποία η μπαταρία είχε αφαιρεθεί εδώ και καιρό. Η μπαταρία
ήταν στη θέση που συνδέσαμε τα 2 καλώδια με καλάι. Αν γνωρίζει κάποιος να μας πει το voltage της μπαταρίας πόσο είναι στη συγκεκριμένη κάρτα,
και που πάει ο θετικός πόλος? Αριστερά στο άσπρο καλώδιο ή δεξιά? Ευχαριστούμε εκ των προτέρων.



[freaktmp]

Το ασπρο ειναι - και το καφε +

Το καλυτερο ομως, αν εχεις πολυμετρο, ειναι να επιβεβαιωσεις την γειωση απο τα pins της καρτας. Εδω θα βρεις το pinout του trapdoor expansion bus.

Τωρα τι μπαταρια ειχε, ενας θεος ξερει. Πιθανοτατα βαρελακι 3.6V.

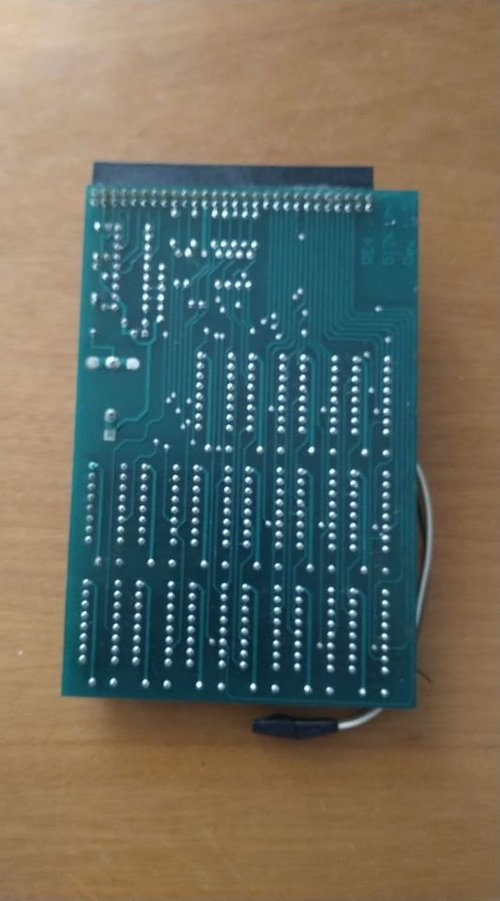

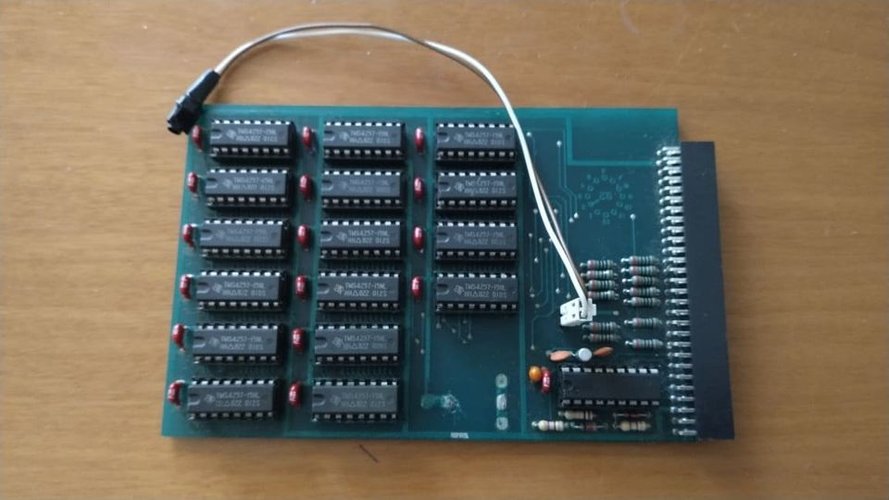

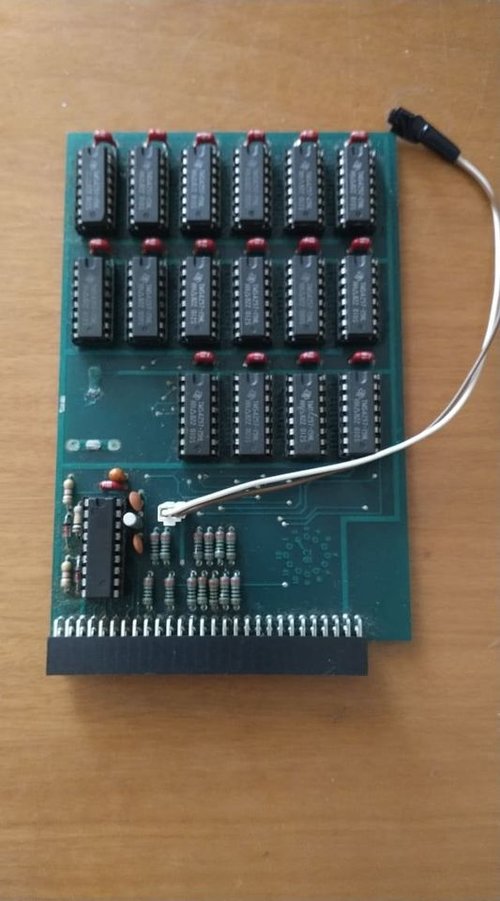

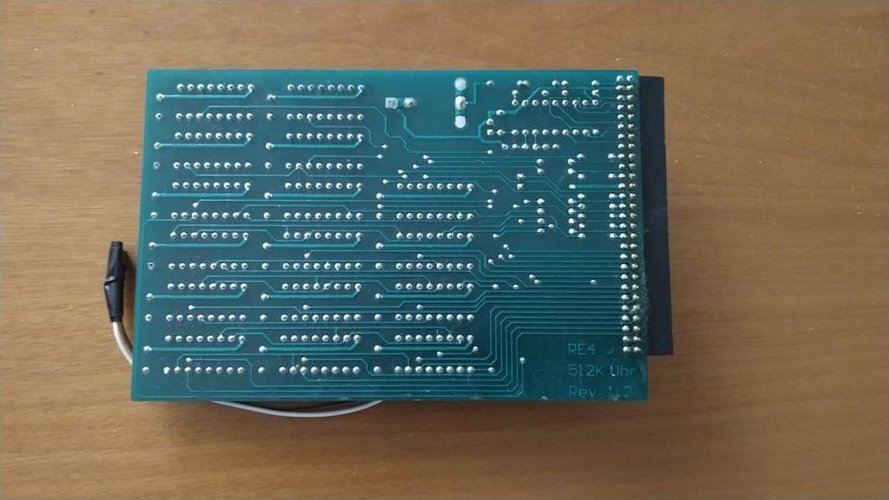

Αν θες βγαλε καλες φωτογραφιες απο την καρτα και τις δυο μεριες, μηπως και βρουμε πια ακριβως ειναι.



[Call &000]

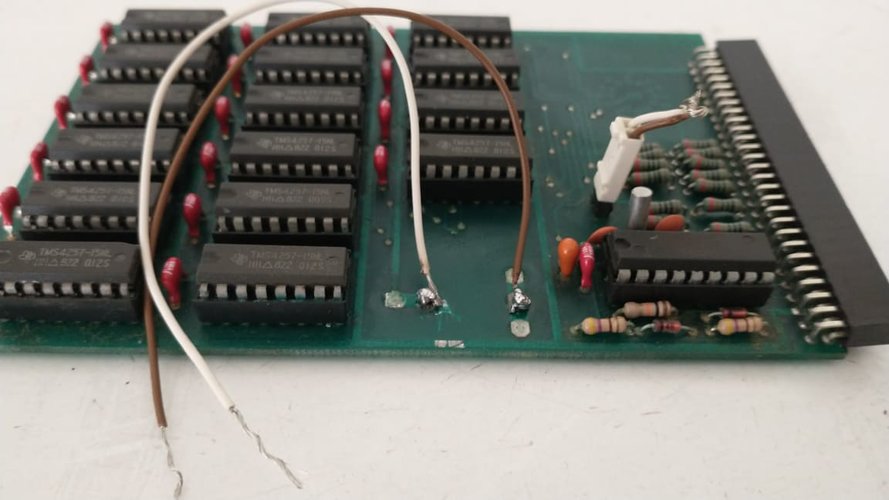

Προσοχή, στην προηγούμενη εικόνα όπου σύνδεσα τα καλώδια, είναι συνδεδεμένα τυχαία, θα μπορούσα να είχα βάλει το άσπρο στην δεξιά θέση.

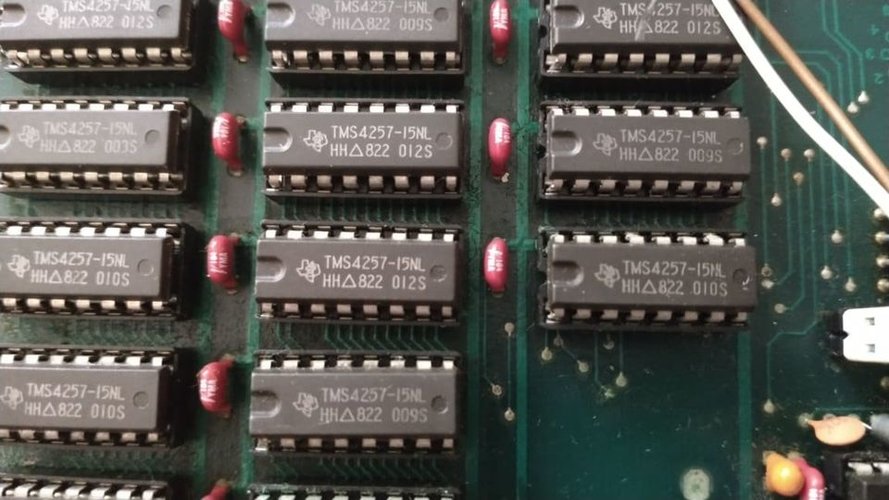

Έτσι όπως τα σύνδεσα το άσπρο πάει πάνω και μετά δεξιά στο δεύτερο πιν, αλλά διακλαδώνεται επίσης σε όλες τις μνήμες.
Φαίνεται στις φωτό.
Το άλλο καλώδιο πάει δεξιά, στις αντιστάσεις δεξιά του.

Το ασπρο ειναι - και το καφε +

Το καλυτερο ομως, αν εχεις πολυμετρο, ειναι να επιβεβαιωσεις την γειωση απο τα pins της καρτας. Εδω θα βρεις το pinout του trapdoor expansion bus.

Τωρα τι μπαταρια ειχε, ενας θεος ξερει. Πιθανοτατα βαρελακι 3.6V.

Αν θες βγαλε καλες φωτογραφιες απο την καρτα και τις δυο μεριες, μηπως και βρουμε πια ακριβως ειναι.

και εγώ με μια ματιά που το έριξα πιστεύω πως η αριστερή θέση είναι (-) γιατί η δεξιά ενώνεται κατευθείαν σε αντιστάσεις.
Επιπλέον πάει στην δεύτερη δυάδα πιν που είναι γείωση σύμφωνα με το λινκ που δίνεις



[freaktmp]

Προσοχή, στην προηγούμενη εικόνα όπου σύνδεσα τα καλώδια, είναι συνδεδεμένα τυχαία, θα μπορούσα να είχα βάλει το άσπρο στην δεξιά θέση.

Δεν εχει σημασια, δεν κοιταγα τα χρώματα. Απλα στα ανεφερα ετσι για να μην μπερδευτείς.

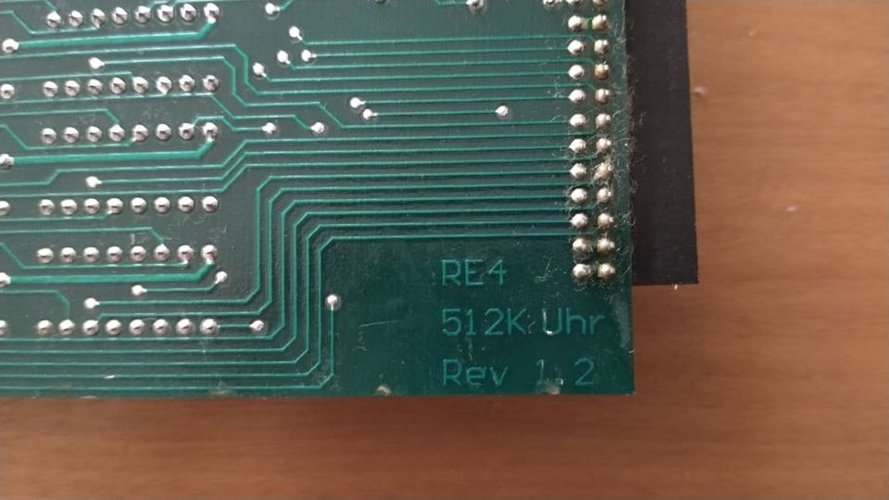

Τέλος πάντων, προκειται για την επέκταση μνημης Omega Datentechnik RE4. Οχι οτι αυτο θα σε βοηθησει ιδιαιτερα.

Με ενα βαρελακι 3.6v δεν νομιζω οτι θα εχεις προβλημα. Και τιποτα να μην βαλεις παλι δεν θα εχεις προβλημα... δεν εχει κανενα όφελος το ρολόι στην Amiga 500.

Γενικα παντως δεν αξιζει να χαλαει κανεις λεφτα για παλιες επεκτάσεις μνημης. Υπαρχουν διαφορες καινουριες με πολυ λογικο κοστος.



[Call &000]

ωραία, ευχαριστώ πολύ φίλε, να είσαι καλά!
