Πριν κάμποσα χρόνια ειχαμε δει την διάγνωση ενος προβληματικού motherboard χρησιμοποιώντας την διαγνωστική ROM του Mike Brown. Για να γινει η διάγνωση εκτος απο την ROM, χρειάζεται να γινουν μια σειρα απο συνδέσεις πανω στο motherboard. Τοτε ειχα πραγματοποιήσει τις συνδέσεις με καλωδια, κατι που δεν ειναι ιδιαιτερα πρακτικο για πολλαπλές δοκιμες ή για δοκιμες σε διαφορετικά motherboards.
Μαζι με την τεκμηρίωση της διαγνωστικής ROM υπαρχουν και σχεδιαγράμματα για πλακέτες που μπορουν να υλοποιήσουν τις απαραίτητες συνδέσεις. Για χρονια ολο το σκεφτόμουν να χρησιμοποιήσω καποια απο τις γνωστες εταιρίες του χώρου για να φτιάξω τα απαραίτητα PCB, αλλα η τεμπελιά με εμπόδισε απο το να ξεκινήσω την διαδικασία.
Πρόσφατα επεσε το ματι μου σε ενα ετοιμο σετ διάγνωσης για ORIC motherboards που εκτος απο τις απαραίτητες πλακετες, εχει και εναν εύκολο τροπο να φορτώσουμε την διαγνωστική ROM εξωτερικα του υπολογιστή, χωρις να χρειαστει να αφαιρέσουμε την υπάρχουσα ROM. Εκτός απο τα βασικα της διάγνωσης, εχει και μερικες ακομα ευκολιες, οπως κουμπι reset και μερικες επιπλεον ROM που μπορούν ευκολα να αντικαταστήσουν την εσωτερική ROM του υπολογιστή.
To σετ αυτο πωλείται απο την εταιρια Myretrostore και εκτος απο το eshop τους, μπορει κανεις να το προμηθευτεί και απο το ebay μεσω Global Shipping Program, οποτε θα ξερει ακριβως τι θα πληρωσει απο δασμούς κλπ.

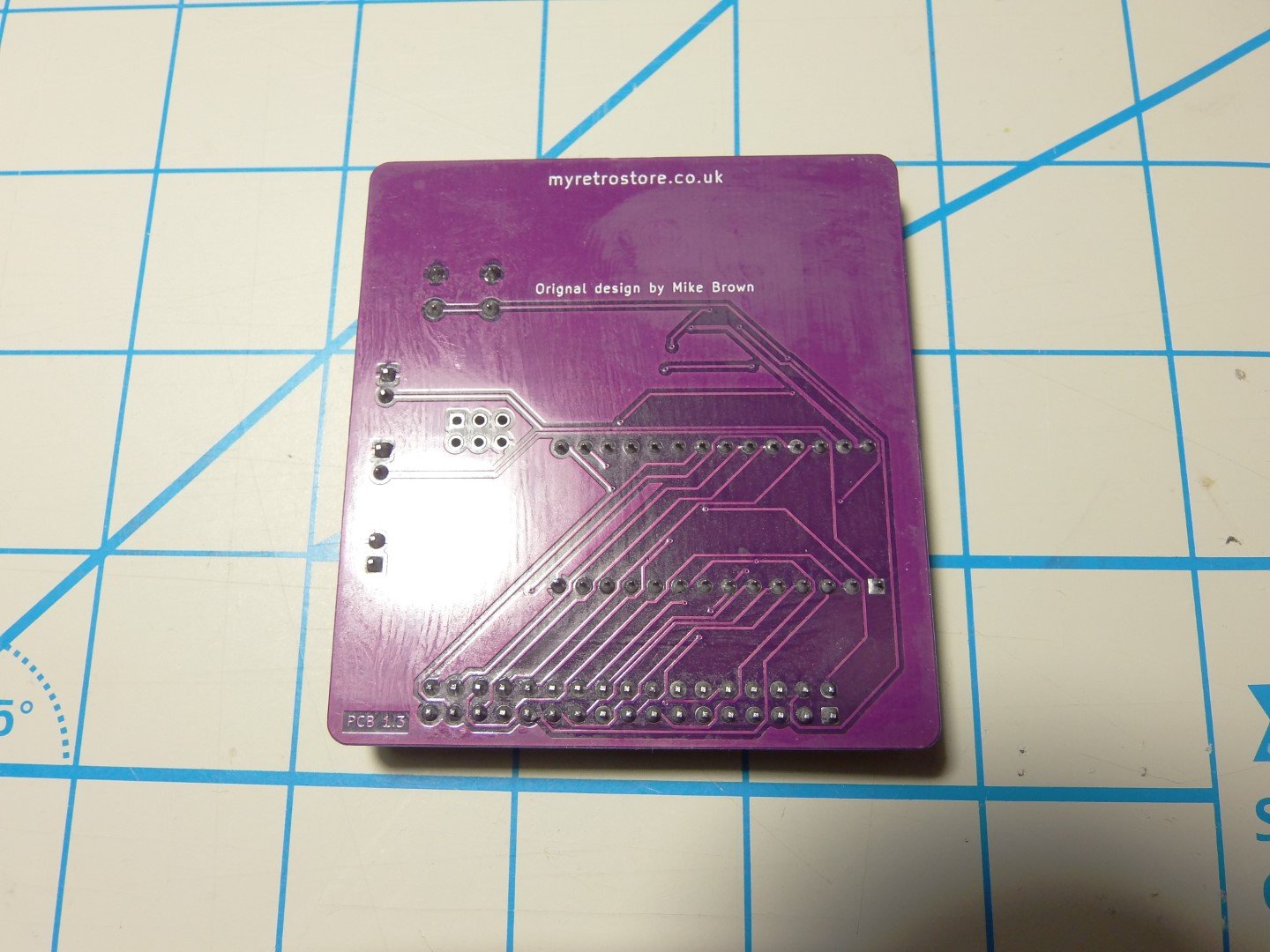

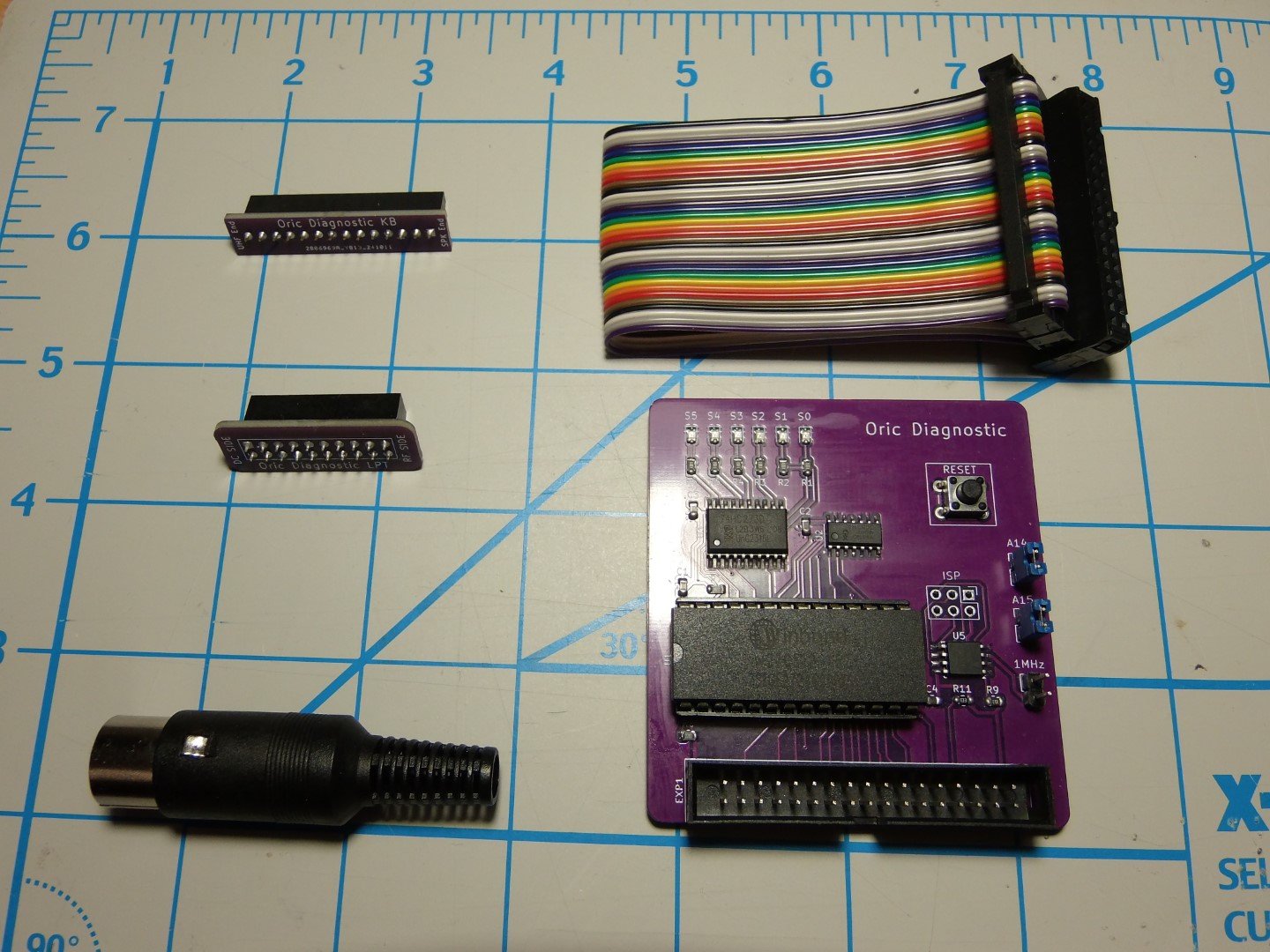

Ας δουμε το σετακι. Ερχεται χωρις καμια συσκευασια ή τεκμηρίωση, αλλα στην σελιδα πωλησης υπαρχουν καποιες βασικές παρατηρήσεις και μερικες φωτογραφιες για το πως πρεπει να τοποθετηθεί, δυστυχώς πολυ μικρες σε μεγεθος. Εχουμε την κεντρικη πλακετα που φορτώνει την ROM, καλωδιο συνδεσης με τον υπολογιστη, και βυσματα loopback για θυρα πληκτρολογίου, εκτυπωτή και κασετόφωνου.

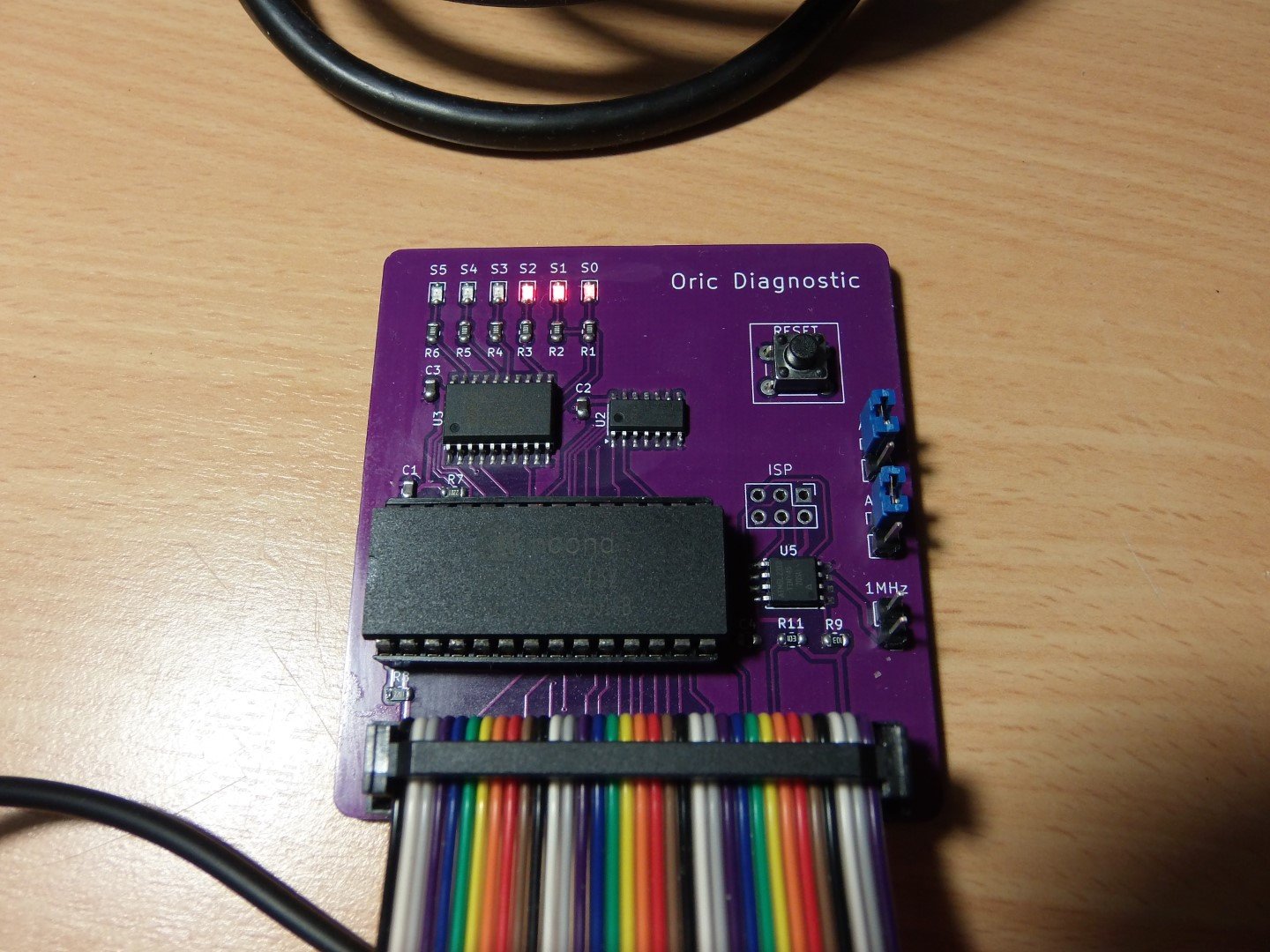

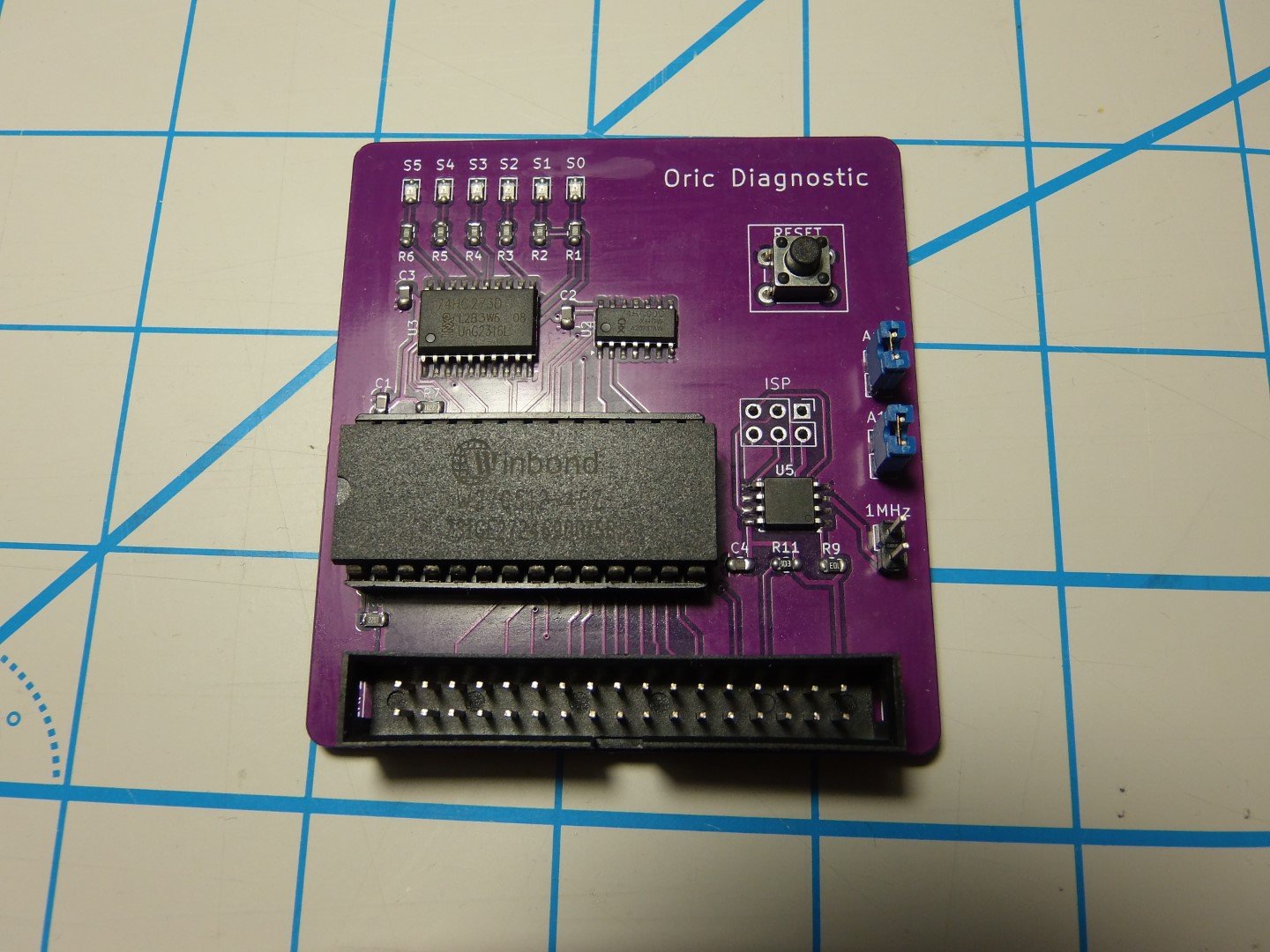

Στην κεντρική πλακετα, πανω αριστερα εχουμε μια σειρα απο λυχνιες που μας βοηθουν στην διάγνωση προβλημάτων. Δεξια εχουμε το κουμπι reset και πιο κατω εχουμε δυο jumpers με τα οποια επιλεγουμε πια ROM θα φορτωθει. Τελος εχουμε ενα σημα 1MHz που μπορει να χρησιμοποιηθεί σε καποιες ειδικες περιπτώσεις διαγνωσης προβλημάτων. Τοσο το βυσμα οσο και το καλωδιο μπορουν να μπουν μονο με εναν τροπο, ετσι δεν υπαρχει κινδυνος να μπει αναποδα και να γινει ζημια.

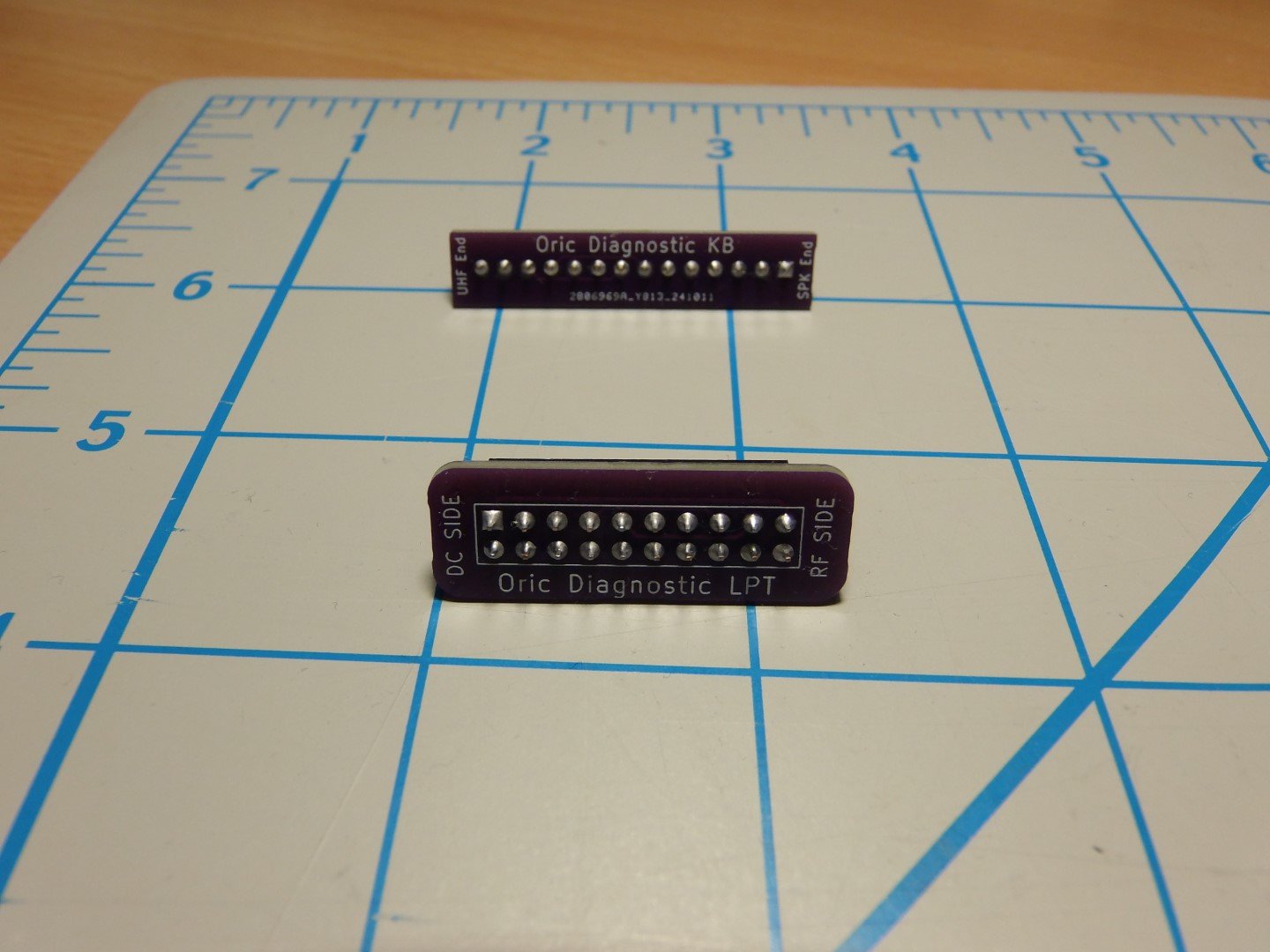

Πανω στα πλακετακια των βυσματων loopback υπαρχουν τυπωμενες οδηγιες ετσι ωστε να αποφευγονται λαθη στην τοποθετηση.

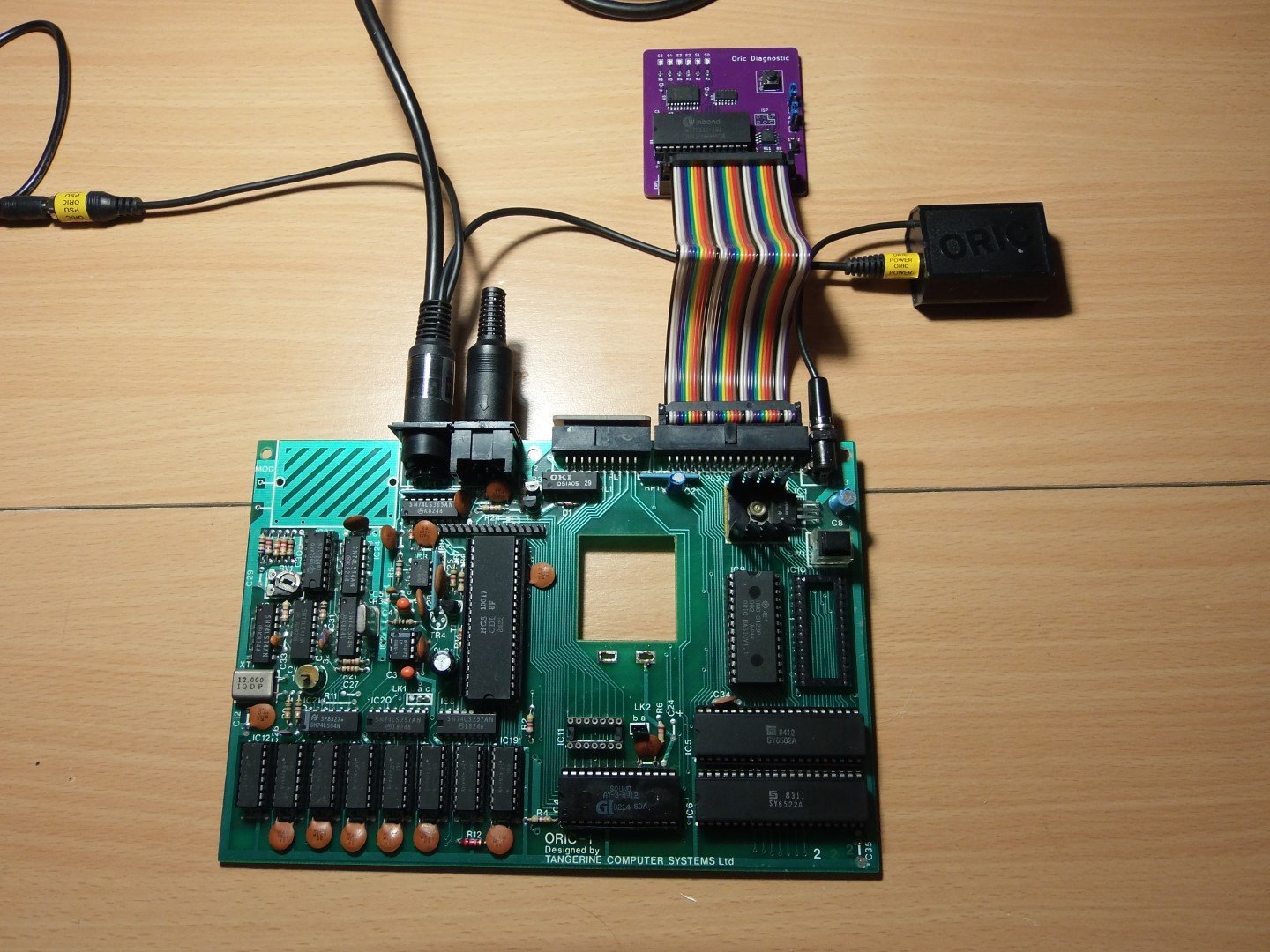

Για την δοκιμη ειπα να χρησιμοποιήσω το motherboard με το προβλημα στον ηχο, που ακομα δεν εχω φιλοτιμηθεί να επισκευασω. Η τυπική τοποθέτηση του σετ για την αρχη του διαγνωστικού ελεγχου.

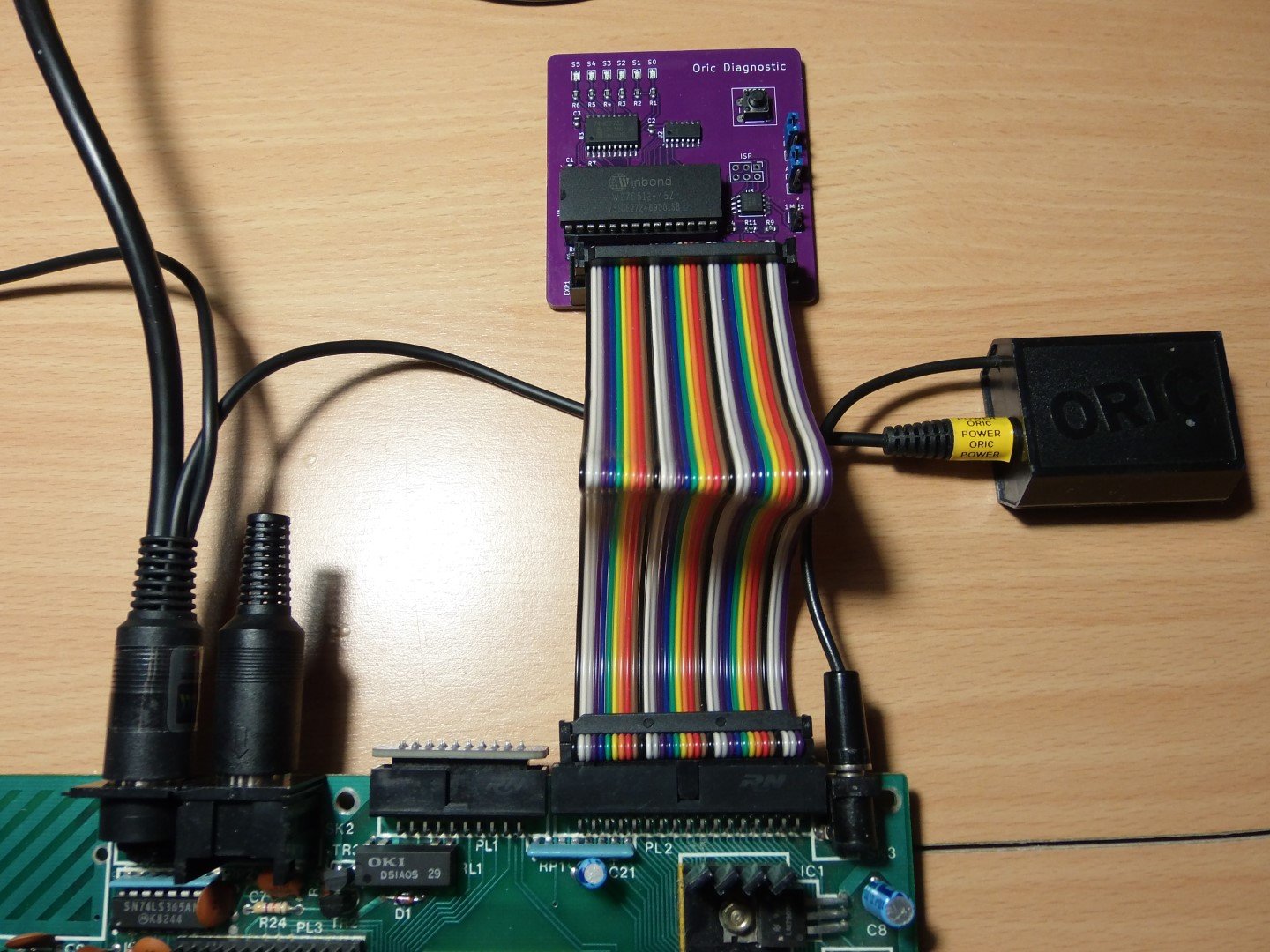

Πιο κοντινες φωτογραφιες.

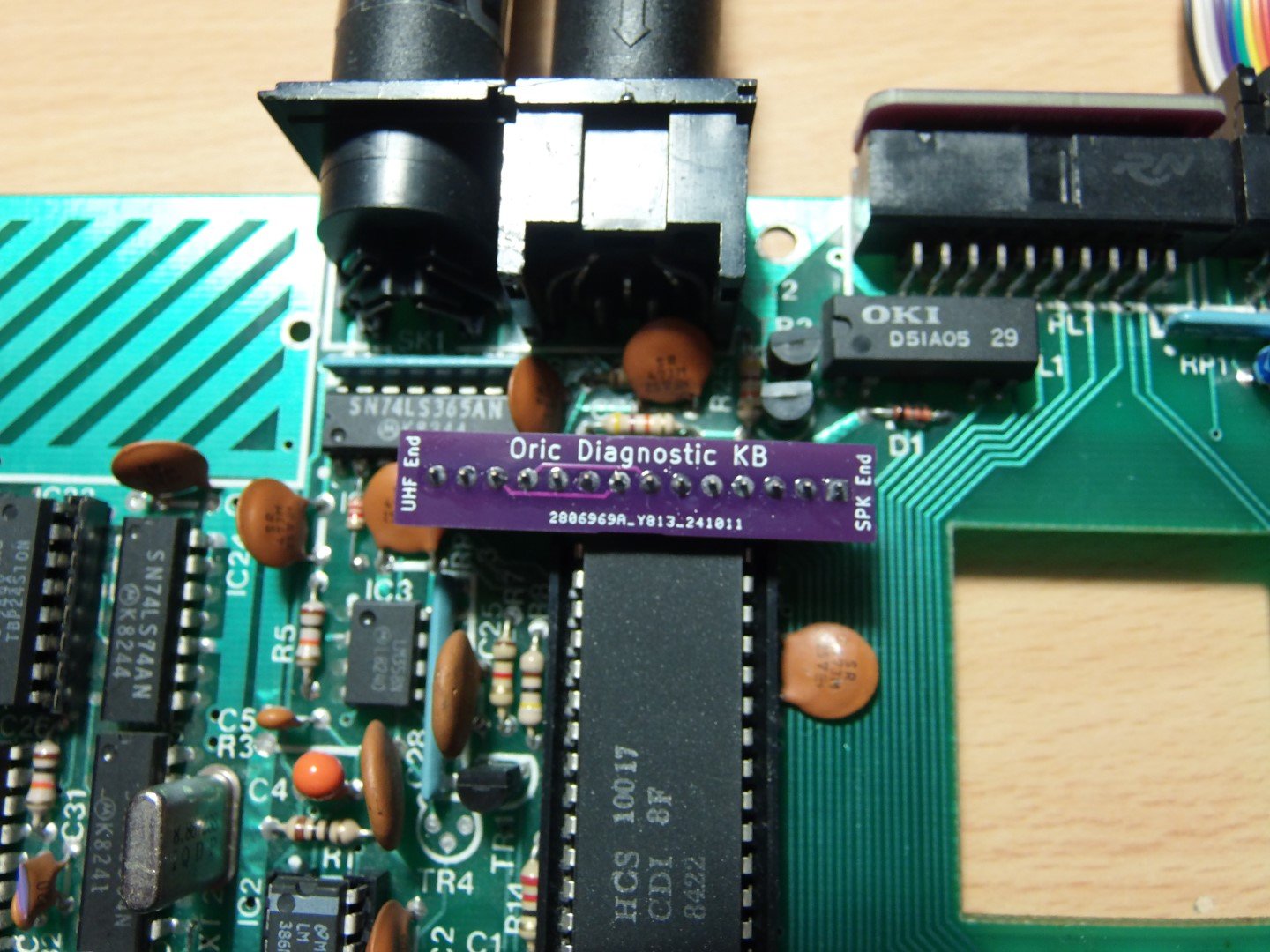

Κατα την διαρκεια της διαγνωσης καλούμαστε να τοποθετήσουμε το loopback στο βυσμα του πληκτρολογιου.

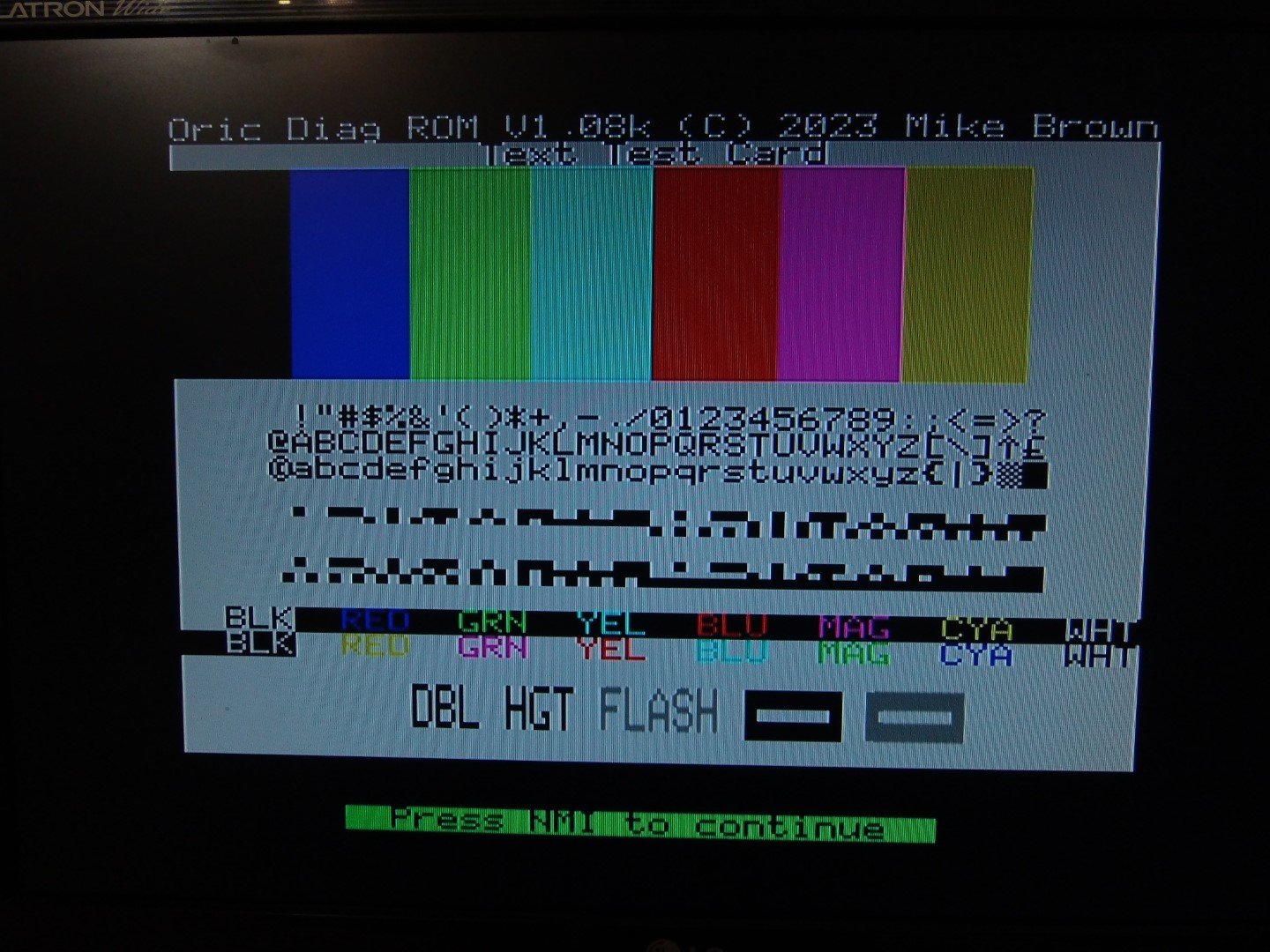

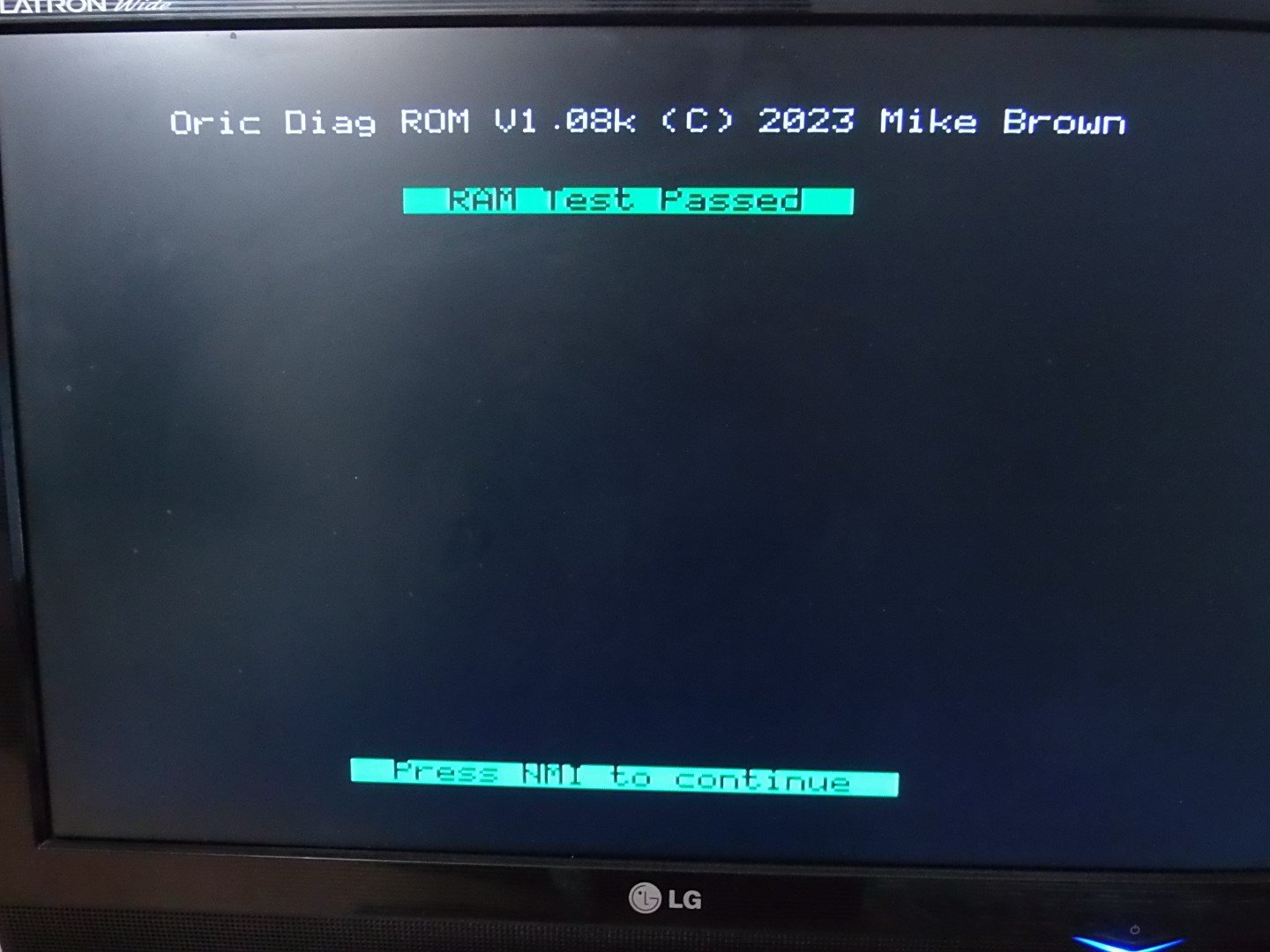

Η διαδικασια του διαγνωστικου ελεγχου ηταν απροβλημάτιστη.

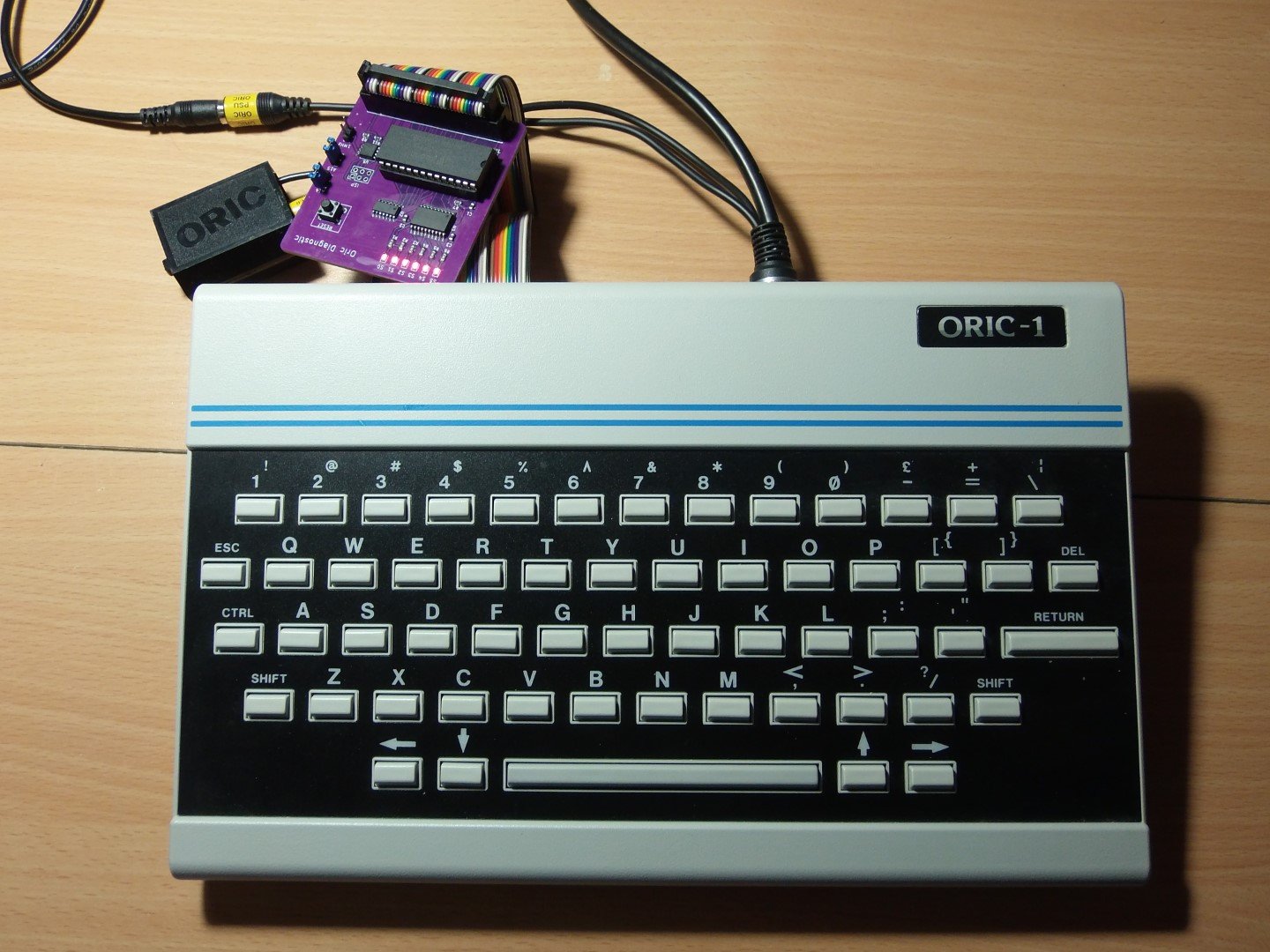

Για να δοκιμασω τις υπολοιπες ROM χρησιμοποίησα εναν Oric-1.

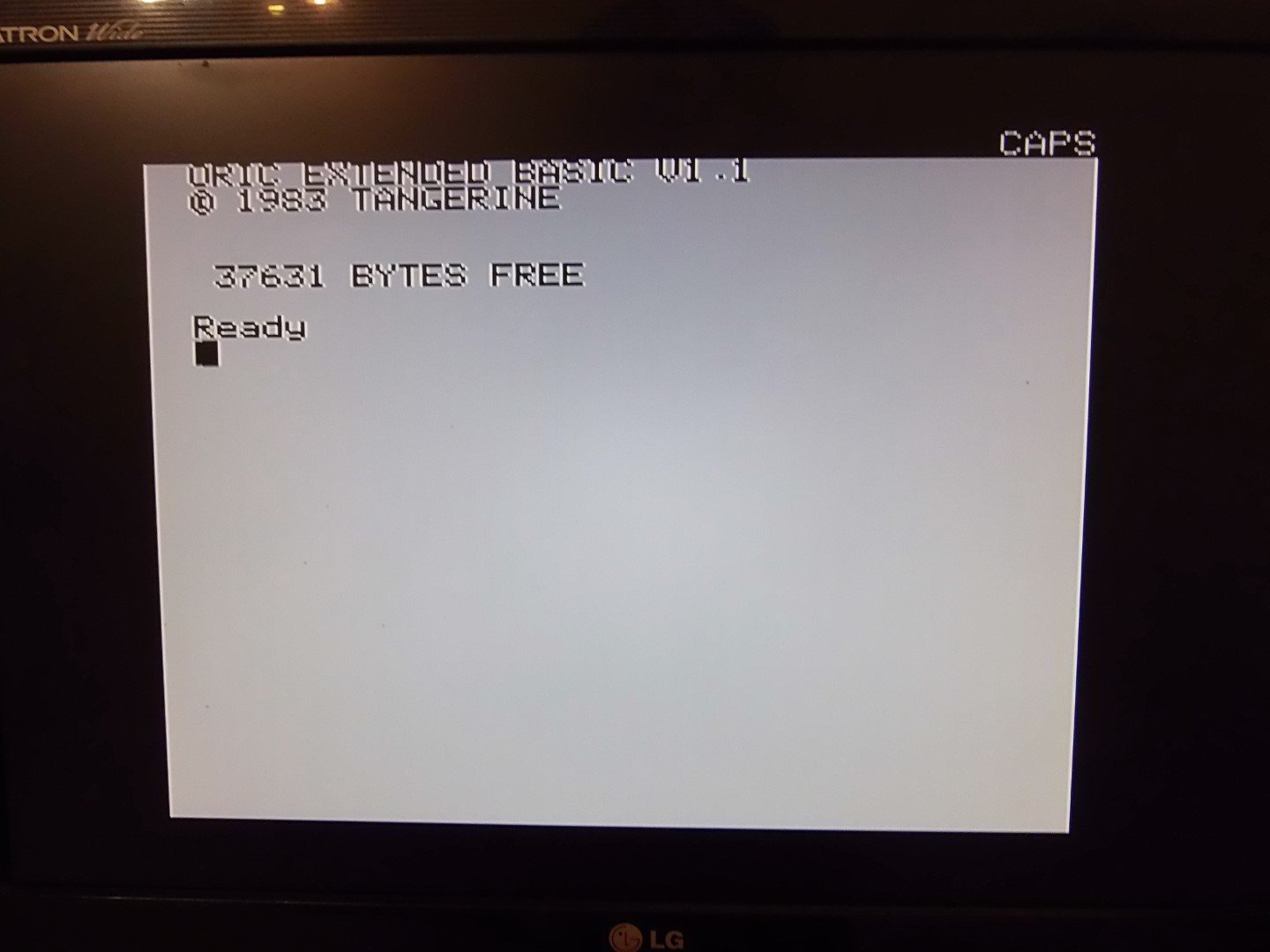

Μια απο τις ROM ειναι για ATMOS

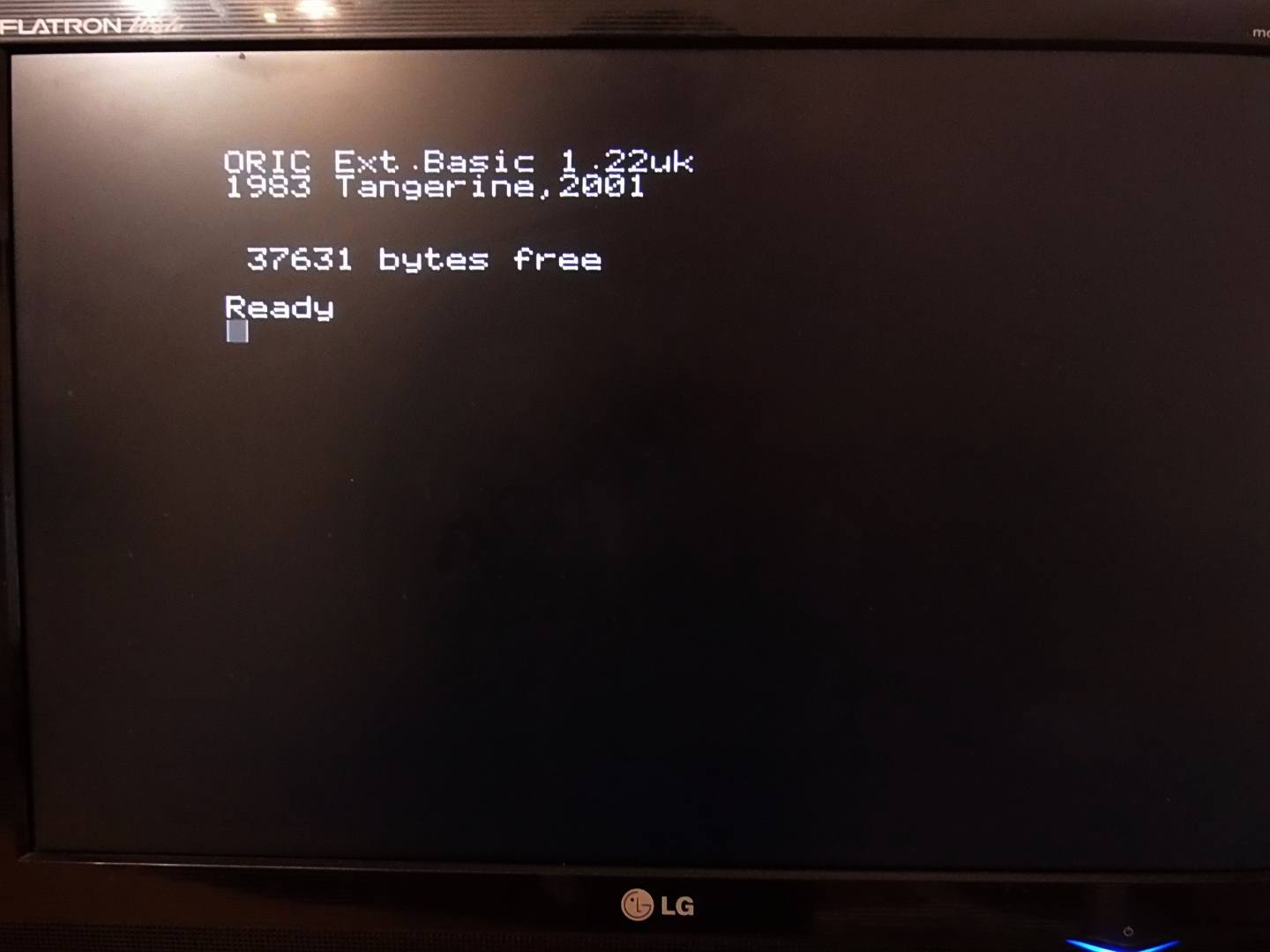

Οι αλλες ειναι homebrew εκδοσεις της κλασσικής ROM, με πολλες βελτιώσεις και διορθώσεις.
Συμπερασματικά. Εχουμε ενα καλο εργαλειο που εχει σχεδιαστει με προσοχη στην λεπτομέρεια. Αν εχετε εναν Oric και λειτουργει απροβληματιστα, ισως να μην σας ειναι απαραιτητο, αλλα αν ειστε φανατικος Oricας με πολλα μηχανηματα, χυμα motherboards κλπ, το σετ αυτο ειναι absolute must have+++
