Μετατροπη composite scart adapter για dual mono

freaktmp

Expert
Joined
20 Απρ 2009
Μηνύματα
8.203
Αντιδράσεις
6.296

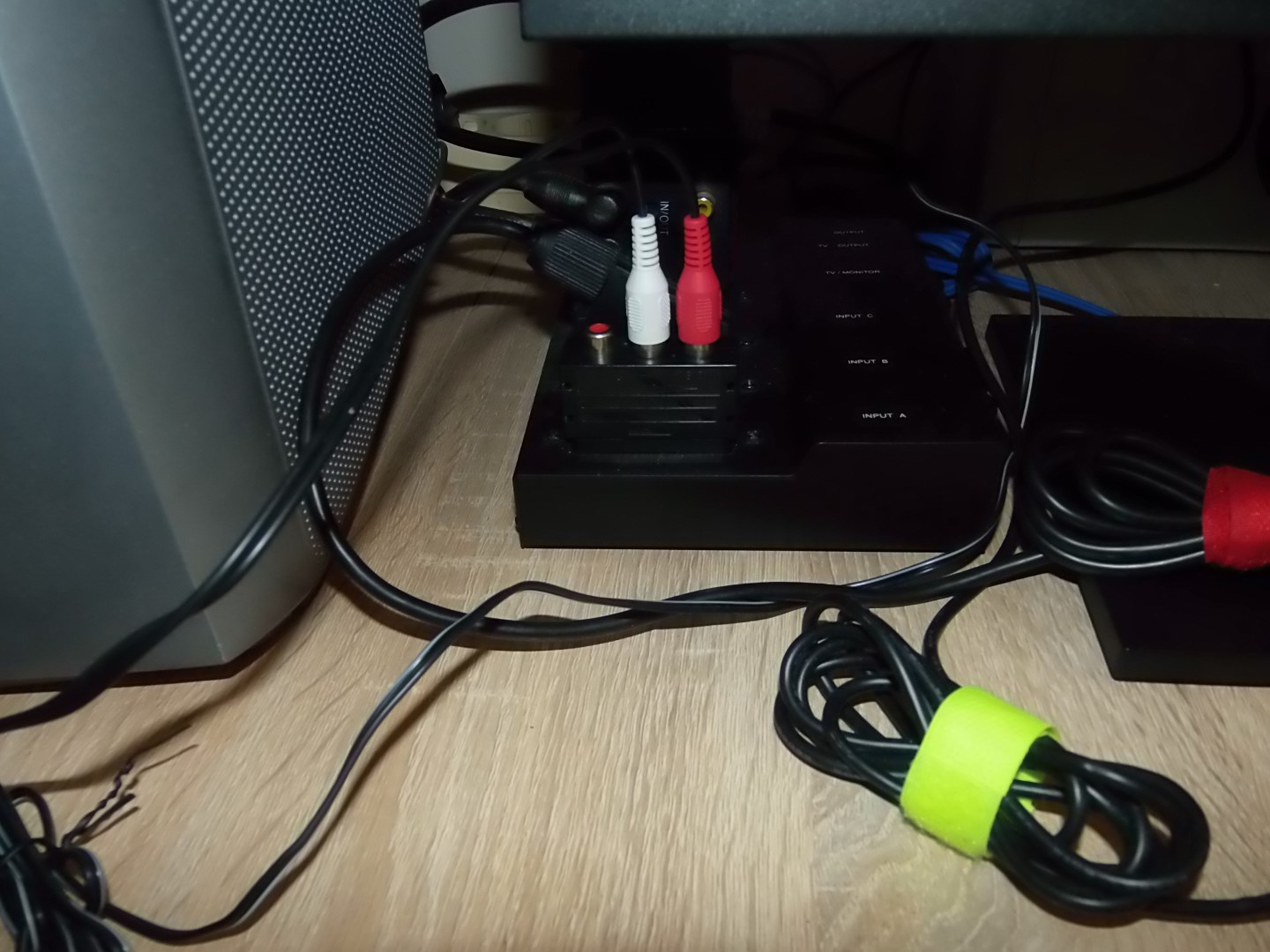

Τις τελευταιες μερες που επαιζα με το Hyperkin Ranger και επισκεύαζα το CX-30 συνειδητοποίησα οτι εχω με το 2600 το ιδιο θεμα που ειχα με το NES. Ο μονοφωνικος ηχος παιζει μονο απο το ενα ηχειο στην εγκατασταση μου.

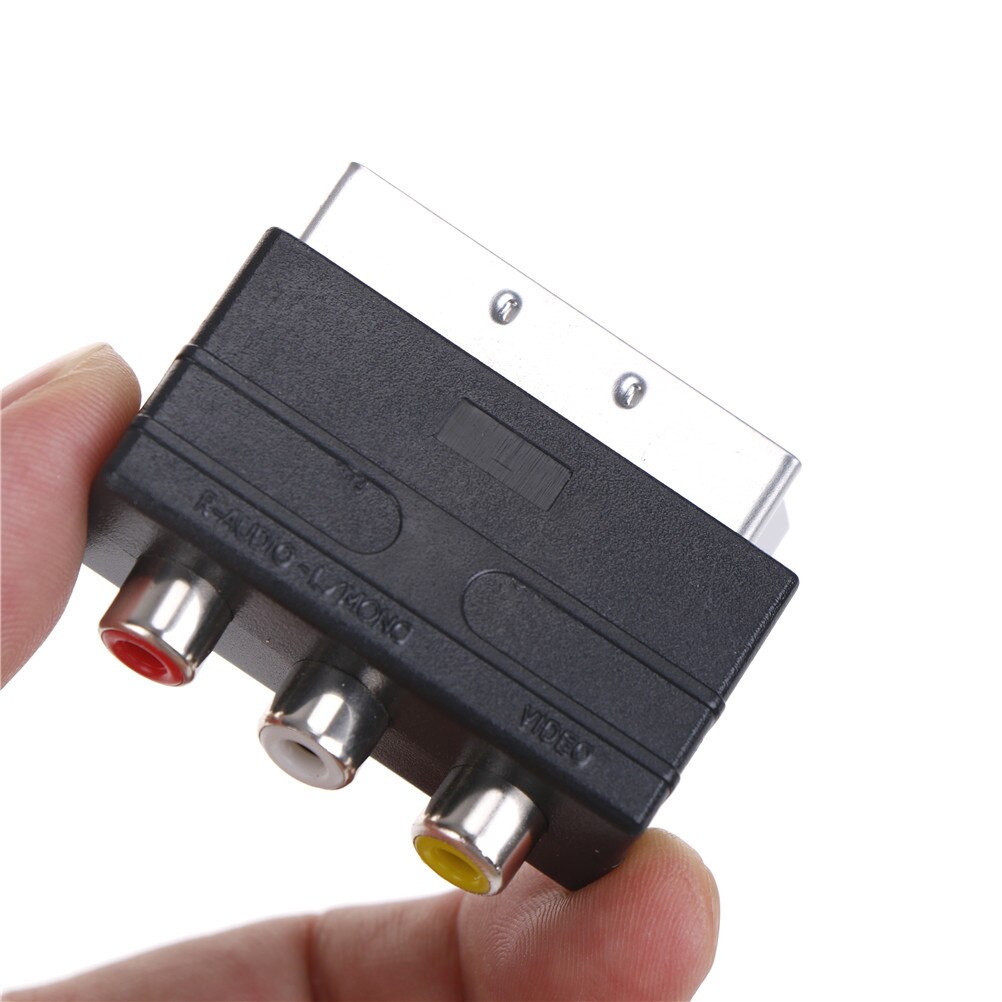

Αποφασισα να δωσω μια διαφορετικη λυση αυτη την φορα. Για να συνδεσω το composite modded 2600jr χρησιμοποιούσα ενα πολυ απλο scart adapter. Ξεχασα να βγαλω φωτογραφια το δικο μου και εβαλα μια απο ενα πολυ παρόμοιο απο το web.



Ειπα λοιπον να του κανω μια μικρη επεμβαση και να συνδεσω τα δυο καναλια μεταξυ τους ετσι ωστε ο ηχος να βγαινει και απο τα δυο ηχεια.

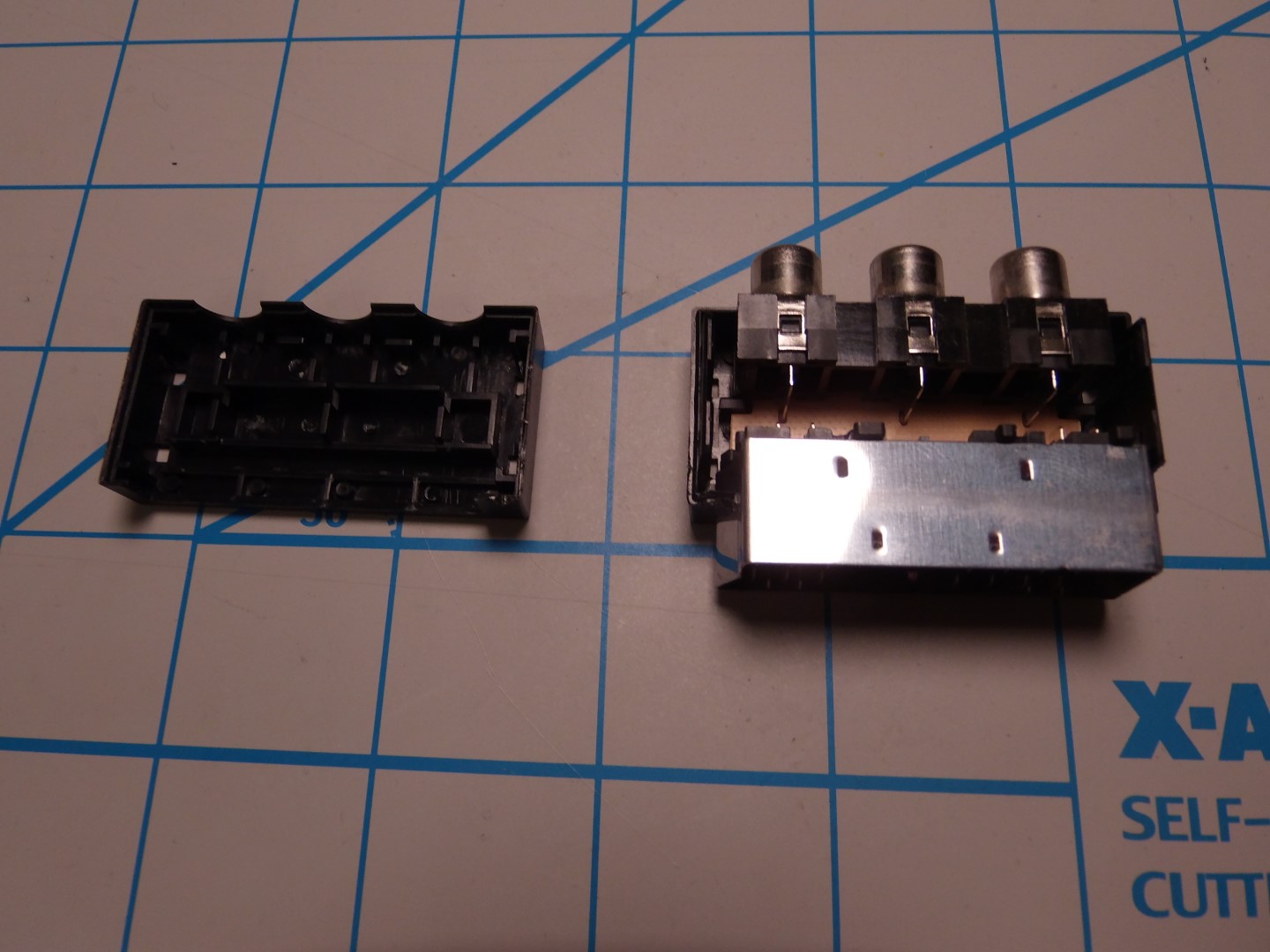

Με ενα λεπτο ισιο κατσαβιδι ανοιξα το πλαστικο καλυμμα του μετατροπεα.

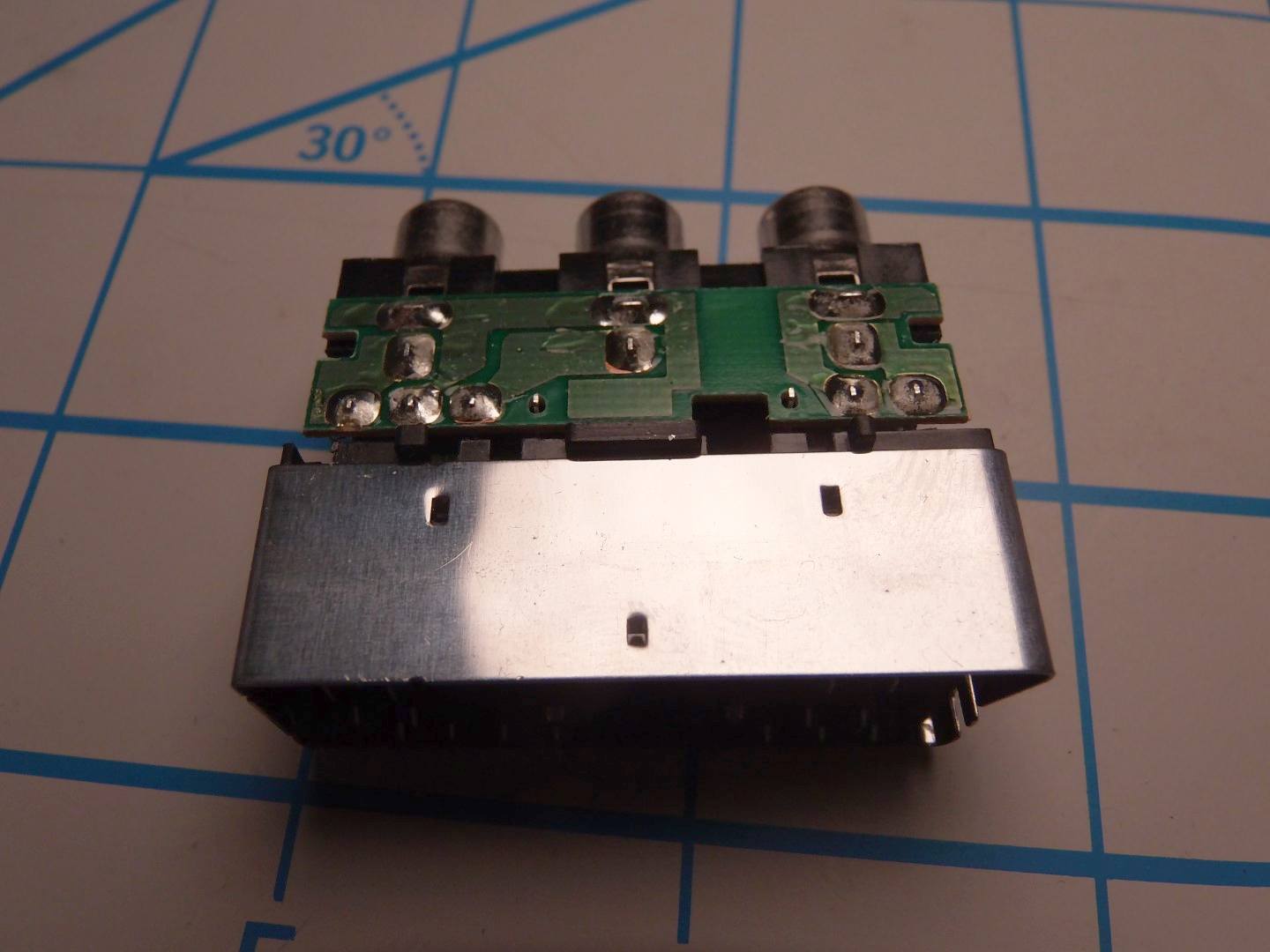

Βλεπουμε την πλακετουλα στο εσωτερικο του μετατροπέα. Υπαρχει ηδη κοινη γείωση για τα δυο καναλια ηχου.

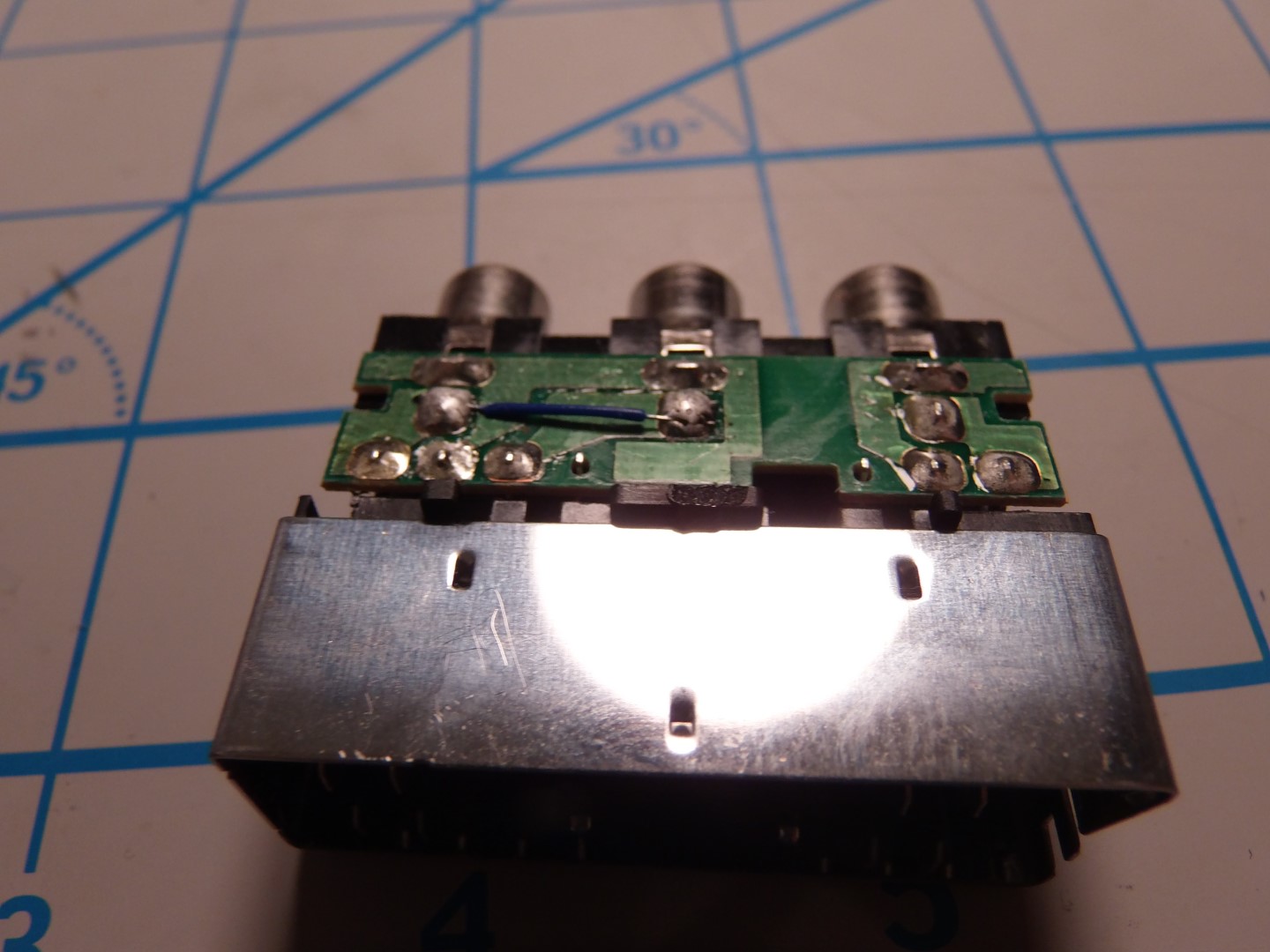

Με ενα λεπτο καλωδιακι ενωνουμε τα δυο καναλια ηχου.

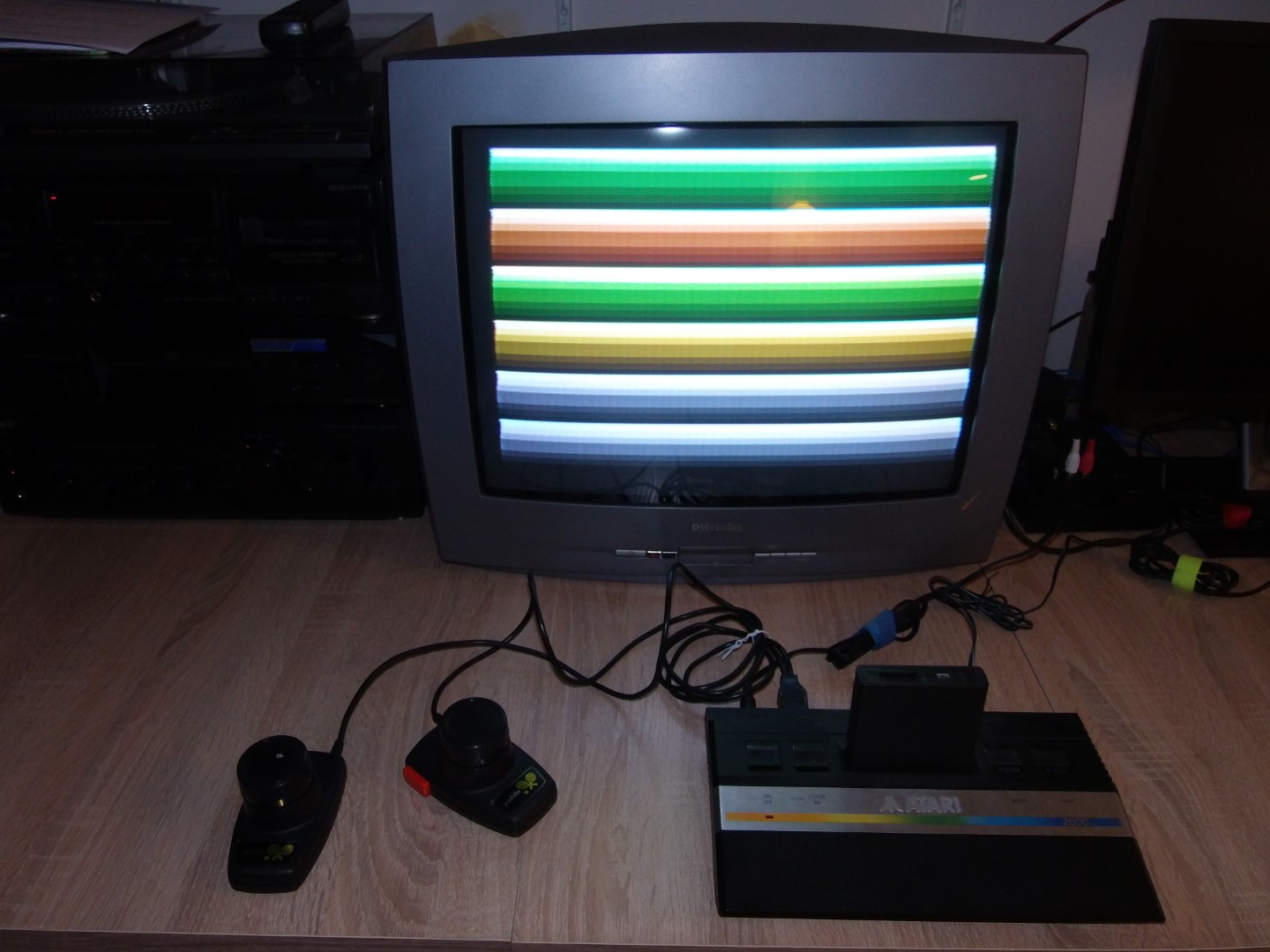

Πλεον μπορουμε να συνδεσουμε το RCA σε οποιοδήποτε απο τα δυο βυσματα και να ακουγεται ο ηχος και απο τα δυο ηχεια.



Boulder dash muzak vol.1



Saulot

RetroNuts!
Joined
14 Σεπ 2006
Μηνύματα
1.785
Αντιδράσεις
189
Εμμμ


Saulot

RetroNuts!
Joined
14 Σεπ 2006
Μηνύματα
1.785
Αντιδράσεις
189
Το διάβασα, στο αλλο ποστ δεν πήγα για να δω το καλώδιο εκει.
