To Final Expansion 3 ειναι μια πολυσυσκευη για υπολογιστες Vic-20. Ειναι ταυτοχρονα μια ρυθμιζομενη απο software επεκταση μνημης, ενα SD2IEC και ενα flashcart. Ειναι open source οποτε μπορει να το βρειτε απο διαφορες πηγες τοσο σε μορφη κιτ οσο και ετοιμο. Ανα τα χρονια εχει περασει σε 11 διαφορετικες εκδοσεις. Εγω πριν μερικα χρονια ειχα αγορασει την εκδοση 10 σε κιτ, αλλα δεν ετυχε να ασχοληθω μαζι του μεχρι τωρα.

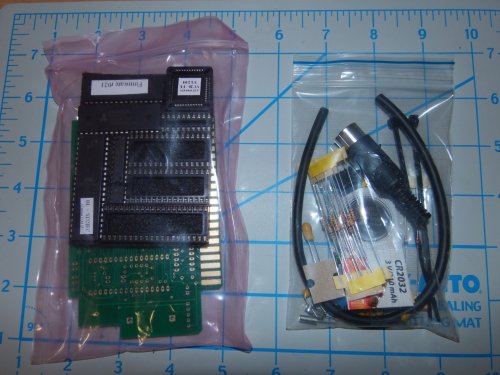

Ας δουμε λιγο τα περιεχομενα του κιτ.

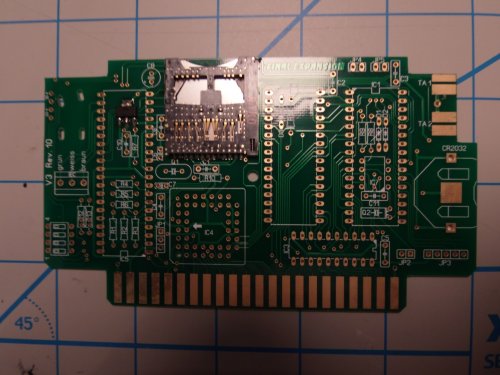

Στο ενα σακουλακι εχουμε την πλακετα με ολα τα ολοκληρωμενα και βασεις. Αξιζει εδω να πουμε οτι τα δυο SMD στοιχεια του κιτ ηταν ηδη κολλημενα στην πλακετα, ενω ειχαν ηδη περαστει ολα τα firmware εκει που χρειαζοταν.


Στο δευτερο σακουλακι εχουμε ολα τα υπολοιπα εξαρτηματα που χρειαζονται για να ολοκληρωθει το κυκλωμα καθως και το απαραιτητο καλωδιο και βυσμα για την συνδεση με την σειριακη θυρα του υπολογιστη.

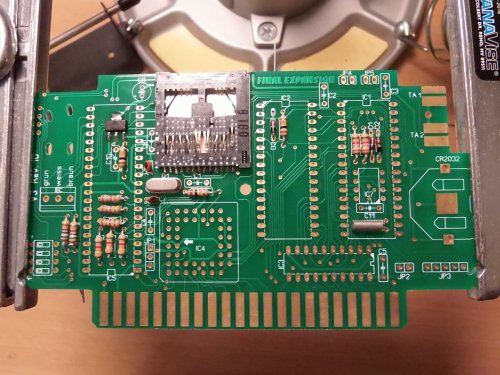

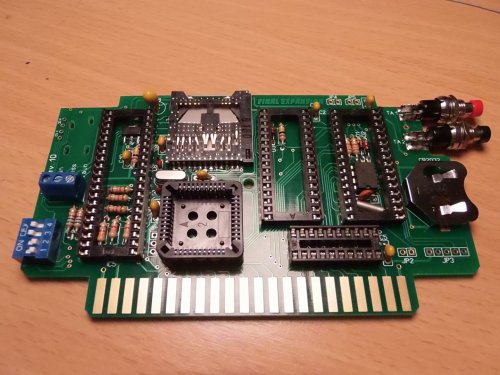

Καθε αρχη και δυσκολη. Προκειται ευκολα για το πιο πυκνοκατοικημένο κυκλωμα που εχω φτιαξει ποτε. Αποφασισα να μην χρησιμοποιησω το καλάι με διαμετρο 2mm που χρησιμοποιώ συνηθως, αλλα ενα πολυ πιο μικρο 0.5mm.


Πρωτη φορα κολλαω PLCC socket. Ηταν ισως καπως πιο ευκολο απ' οτι φοβομουν.

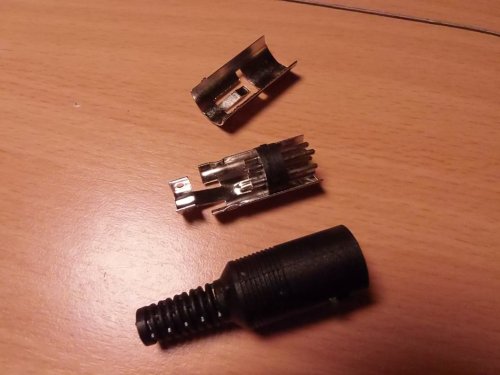

Το βυσμα για την σειριακη

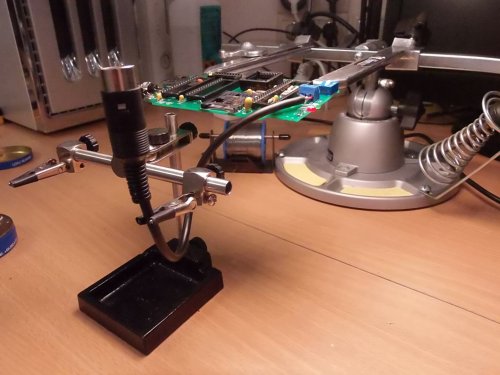

Τοποθετώντας το καλωδιο στην θεση του.

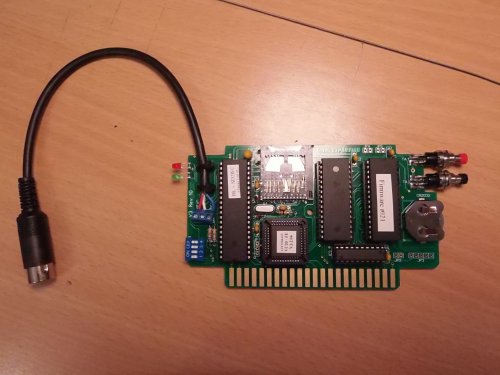

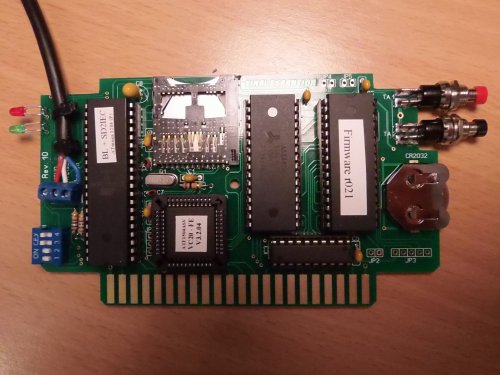

Το Final Expansion 3 ετοιμο για δραση...


...ή οχι; Θα σας κρατησω σε αγωνία. :p


Wally

Retired Admin
Joined
19 Ιαν 2006
Μηνύματα
25.568
Αντιδράσεις
3.728
Not for the faint hearted απο τον Grand Master των addons.

Kudos


freaktmp

Expert
Joined
20 Απρ 2009
Μηνύματα
8.518
Αντιδράσεις
7.179
Παρολο που ξεκινησε με την πρωτη και φορτωσε το interface σωστα και μπορουσα να ελεγξω την επεκταση μνημης, το κομματι του sd2iec δεν λειτουργουσε! Ευτυχως μετα απο ενα συντομο reflow ολα επαιξαν καλα.

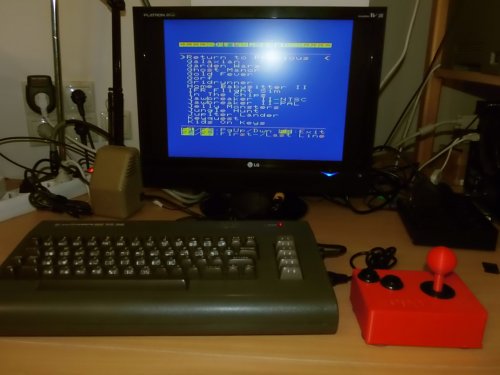

O Vic-20 ετοιμος για ολα!

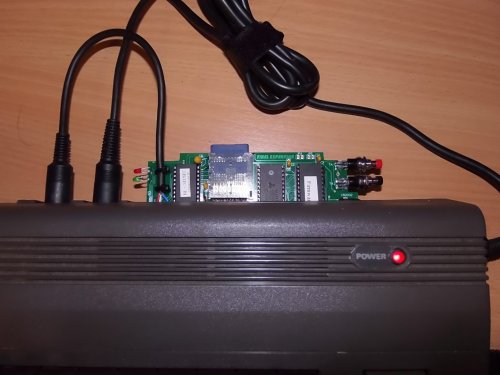

To Final Expansion 3 στο expansion port με το καλωδιο συνδεδεμενο στην σειριακη θυρα IEC.


Το επομενο εμποδιο που ειχα ηταν να προσπελασω την SD καρτα μεσω του interface. Τα βρηκα λιγο μπαστουνια μεχρι που συνειδητοποιησα οτι δεν ειναι file manager αλλα απλα φορτωνει ενα προκατασκευασμενο αρχειο index που ονομαζεται loader και βρισκεται μεσα σε καθε φακελο. Αυτα τα αρχεια loader περιγραφουν τα περιεχομενα του καθε φακελου και δινουν στο Final Expansion 3 ολες τις απαραιτητες πληροφοριες για το πως θα τα αντιμετωπισουν. Οπως καταλαβαινετε αυτο το πραγμα ειναι μεγαλος μπελας να φτιαχτει αν δεν εχει κανεις καλη γνωση του vic 20 και των διαφορων προγραμματων. Ευτυχως υπαρχουν ετοιμες συλλογες ειδικα για το Final Expansion 3 που μπορουμε να φορτωσουμε σε μια sd καρτα και να δουλευουν ολα σωστα με την πρωτη.

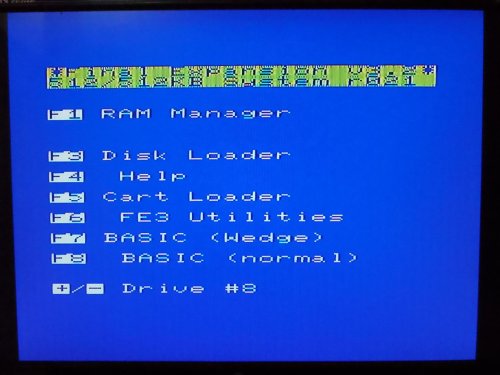

Ας δουμε λιγο το περιβαλλον του Final Expansion 3. Οταν αναψουμε τον υπολογιστη μας παει κατευθειαν σε αυτη την αρχικη οθονη.

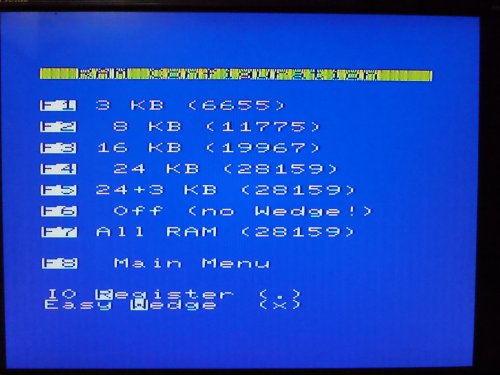

Η πρωτη επιλογη μας παει στην οθονη οπου ρυθμιζουμε την επεκταση μνημης.

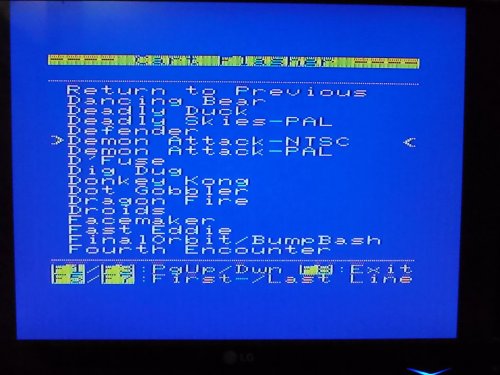

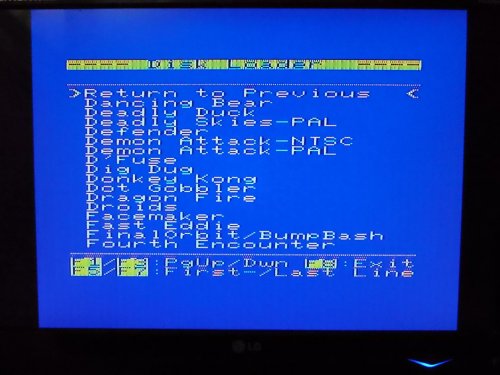

Η δευτερη επιλογη μας παει στην οθονη οπου μας παρουσιαζει τα περιεχομενα της καρτας SD συμφωνα με τα αρχεια loader που περιεχονται στην καρτα. Αν δεν υπαρχουν αρχεια loader δεν εμφανιζει τιποτα. Απο εδω μπορουμε να τρεξουμε οποιοδηποτε προγραμμα. Υποστηριζεται και joystick για την επιλογη και εκτελεση προγραμματος.

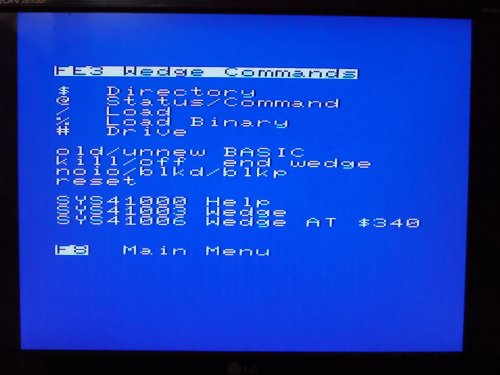

Η τριτη επιλογη ειναι ενα μια λιστα με τις command line εντολες που υποστηριζονται αν ενεργοποιησουμε την επεκταση (wedge) στην basic μας.

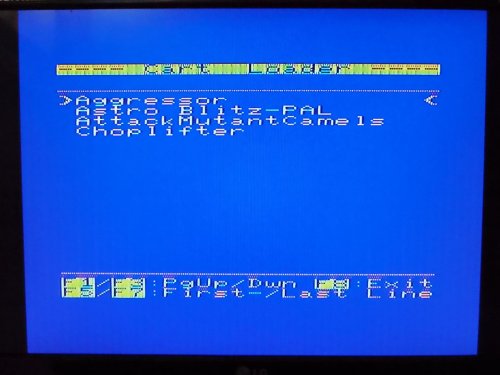

Η τεταρτη επιλογη μας δειχνει τα περιεχομενα του flashcart και μας επιτρεπει να φορτωσουμε οποιοδηποτε απο αυτα στιγμιαια. Τα περιεχομενα του flashcart ειναι μονιμα διαθεσιμα, ακομα και χωρις SD καρτα στην συσκευη μας. Υποστηριζεται και joystick για την επιλογη και εκτελεση προγραμματος.

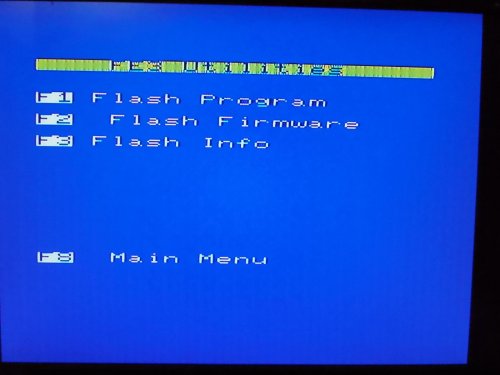

Η πεμπτη επιλογη μας παει σε μια οθονη οπου μπορουμε να τρεξουμε τον προγραμματιστη του flashcart, να αναβαθμισουμε το firmware του Final Expansion 3 μας και η τριτη μας δινει πληροφοριες για την flash μνημη της συσκευης μας.

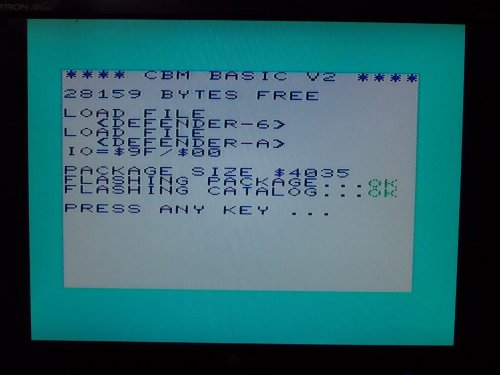

Ο προγραμματισμος του flashcart ειναι εξαιρετικα απλος. Επιλεγουμε απο τα περιεχομενα της SD καρτας το προγραμμα που θελουμε να προγραμματισουμε στην flash και μερικα δευτερολεπτα αργοτερα ειμαστε ετοιμοι. Πλεον θα εμφανιζεται στο μενου της τεταρτης επιλογης.

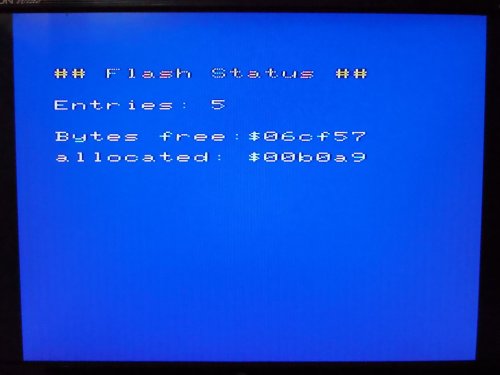

Η οθονη για τις πληροφοριες για την flash.

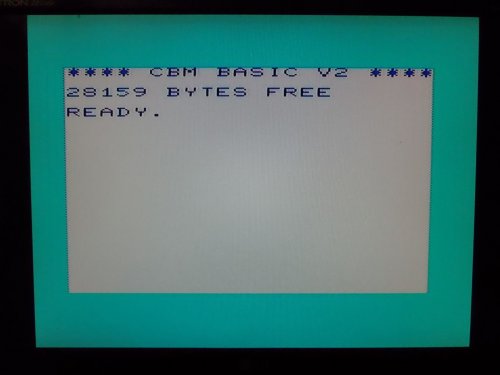

Τελος εχουμε δυο επιλογες για να βγουμε στην basic ειτε με την επεκταση ενεργοποιημενη, ειτε οχι.

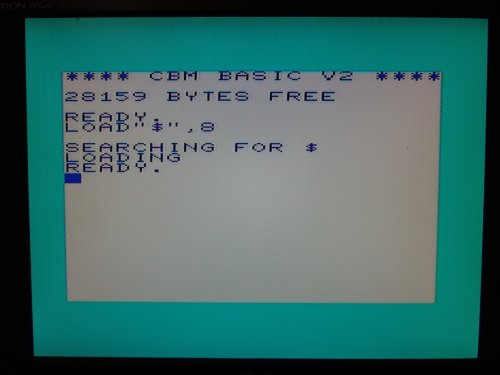

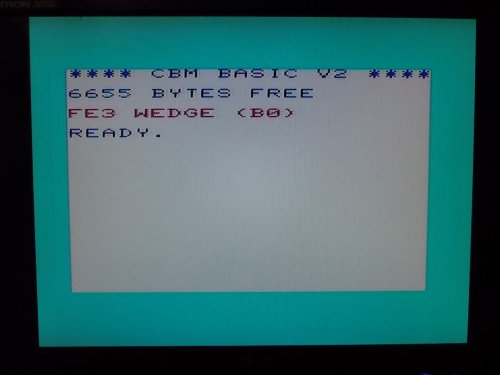

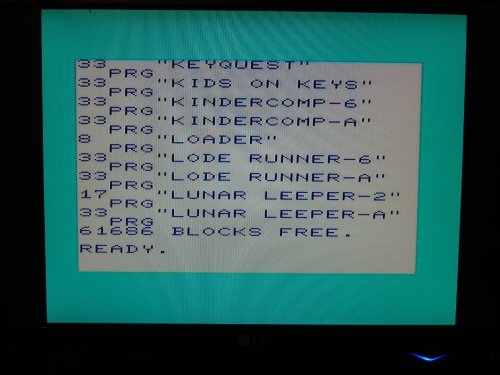

Εφοσον βγουμε στην basic μπορουμε να προσπελασουμε το SD2IEC με τις παραδοσιακες μεθοδους.


Ας παιξουμε και τιποτα.

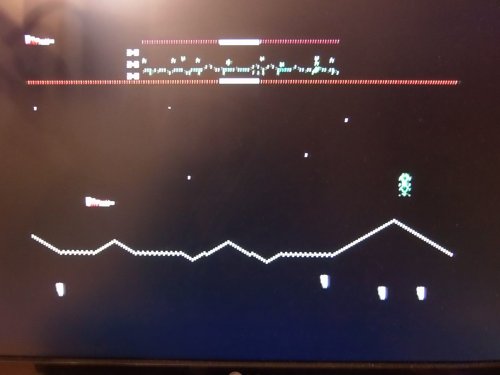

Defender


Τελικα τι να πει κανεις για το FE3; Το C64SD που ειχαμε δει προσφατα χρειαζεται μια ξεχωριστη επεκταση μνημης, αλλα παιζει τα παντα εκτος απο cartridge images. To FE3 δεν χρειαζεται εξωτερικη βοηθεια και παιζει τα παντα εκτος απο tape images. H ρυθμιζομενη απο software επεκταση μνημης ειναι μια εξαιρετικη ιδεα. Θα προτιμουσα να υπηρχε τροπος για αμεση προβαση της SD καρτας μεσα απο το interface χωρις αρχεια περιγραφης loader που θα κανουν την δουλεια μας δυσκολη αν θελουμε να προσθεσουμε καινουρια πραγματα. H τιμη του κιτ ειναι σχετικα λογικη, αλλα το επιπεδο δυσκολιας την κατασκευης ειναι αρκετα ανεβασμενο. Η τιμη για το ετοιμο FE3 μαζι με καλυμμα και αυτοκολλητο ειναι αρκετα τσουχτερη. Τελικα μεταξυ αυτου και ενος tapuino μπορει κανεις να κανει τα παντα στον υπολογιστη του. Αν ειστε φανατικος του Vic-20 το FE3 ειναι μονοδρομος. Must have.

Επειδη οι οδηγιες κατασκευης του kit εχουν χαθει οταν εκλεισε το site που της ειχε, τις ανεκτησα με το wayback machine και τις εκανα μια μεταφραση με το google translate και μετατροπη σε pdf. Θα το βρειτε εδω, για περιορισμενο χρονικο διαστημα.
