Συνδέστε τον Spectrum σε ένα μονιτορ Amstrad:

'Εξοδος του DIN 6 βύματος (AMSTRAD monitor):

....1............5..

..........6..........

....2............4..

...........3........

Τα πινς 1&3 συνδέονται μεταξύ τους με καλώδιο.

Τα πινς 2&4 συνδέονται μεταξύ τους μέσω ενός αντιστάτη 220Ω.

Τα πινς 1&4 συνδέονται μεταξύ τους μέσω ενός αντιστάτη 100Ω.

Το πιν 6 πουθενά

Το ομοαξωνικό καλώδιο από τον spectrum συνδέεται ως εξής: το κέντρο(πυρήνας) στο πιν 4, η θωράκιση στο πιν 5.

Πηγή: Amstrad Action τεύχος Δεκ. 1986


circleag

RetroJunkie™
Joined
14 Οκτ 2008
Μηνύματα
2.405
Αντιδράσεις
477
Πολύ χρήσιμη πατέντα!


noobsaibot

RetroActive
Joined
7 Σεπ 2007
Μηνύματα
230
Αντιδράσεις
7
ισχύει και για έγχρωμο και για πράσινο;


angel_grig

KAT Resurrector
Joined
11 Οκτ 2008
Μηνύματα
3.161
Αντιδράσεις
407
Μαλλον για ασπρομαυρο προκειται...αυτο το λεω γιατι εχω κανει το αναποδο περιπου δηλ. εχω συνδεσει τον 6128 σε εξοδο composite στην τηλεοραση αλλα το σημα ηταν ασπρομαυρο.Η συνδεσμολογια απο εδω:http://usuarios.multimania.es/putusoft/emucpc/hardwaee.htm#7


noobsaibot

RetroActive
Joined
7 Σεπ 2007
Μηνύματα
230
Αντιδράσεις
7
και εγώ έχω κάνει προσπάθειες και με τα 2 με όλα τα γνωστά micros και το μόνο που είχα καταφέρει ήταν να συνδέσω st και amiga με το έγχρωμο.Για τον κλασικό zx δεν τα είχα καταφέρει...μόνο ασπρόμαυρο σήμα παραμορφωμένο μου βγάζε(το χα συνδέσει με rca από τον zx χωρίς τις αντιστάσεις βεβαία).Θα το δοκιμάσω και αυτό γιατί έχω μόνιτορς που κάθοντα....

Τελευταία επεξεργασία από έναν συντονιστή:

cauldron

RetroActive
Joined
9 Αύγ 2007
Μηνύματα
419
Αντιδράσεις
13
Αναμένω αποτέλεσμα! Εγώ δεν έχω μόνιτορ για να το δοκιμάσω.


retrobabyboy

Retro Member
Joined
4 Οκτ 2020
Μηνύματα
192
Αντιδράσεις
289

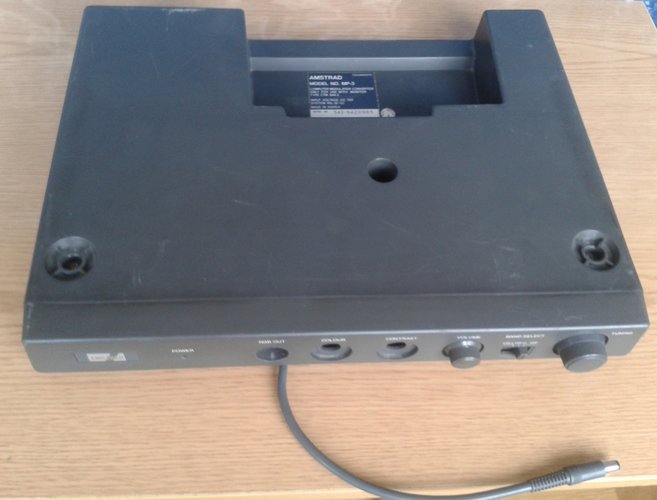

Συνέδεσα τον γκρίζο +2 στον ενσωματωμένο δέκτη MP-3 της Amstrad χρησιμοποιώντας το καλώδιο εξόδου της TV που συνόδευε τον υπολογιστή.


Συνημμένα

  • sintonizador mp3.jpg
    sintonizador mp3.jpg
    934,1 KB · Προβολές: 5
