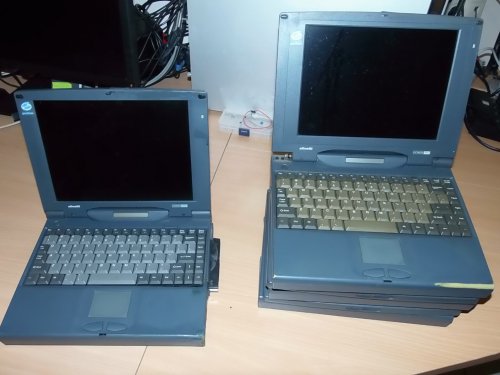

Πριν μερικα χρονια ειχα διασωσει απο τα σκουπιδια 4 φορητα Olivetti Echos. Ειναι και τα 4 ουσιαστικα ιδια, τα 3 ειναι μοντελο P75 και το ενα P133C. Το μονο που αλλαζει ειναι ο επεξεργαστης (Pentium 75 vs 133) και οτι το P133C ειχε cdrom στο expansion bay, ενω τα αλλα τρια ειχαν floppy. Ειναι και τα 4 σε αθλια κατασταση. Η ελπιδα μου ηταν (και ειναι) να μπορεσω να βγαλω τουλαχιστον ενα λειτουργικο χρησιμοποιωντας parts απο τα 4 που ειναι ειναι σε καλυτερη κατασταση. Ειναι οριακα πιο μοντερνα απ' οτι με ενδιεφερει γενικα, αλλα δεν ειναι ασχημα για dos gaming (Doom κλπ), αφου εχουν και καρτα ηχου!

2016-11-15-00h26m58-jpg.204859


Ηρθε η ωρα λοιπον να ασχοληθω και με δαυτα. Μετα απο ενα πρωτο καθαρισμα αναρωτιομουν αν θα επρεπε να φορεσω στολη hazmat, διοτι εχουν αρχισει να αποσυνθέτονται και μοιαζουν περισσοτερο με τοξικα αποβλητα παρα για υπολογιστες. Το σχεδιο ειναι απλο:

  1. Αποσυναρμοληγηση

  2. Συντηρηση/επισκευη

  3. Ελεγχος motherboards και οθονων

  4. Αξιολογηση των υπολοιπων parts

  5. Συναρμολογηση

  6. ???

  7. Profit
Αρχιζουμε με την αποσυναρμολογηση.

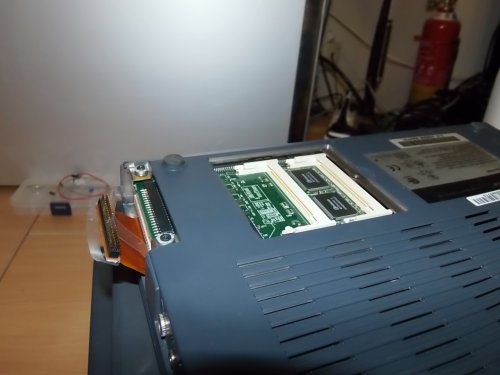

Αφου αφαιρεσουμε την μπαταρια και το module απο expansion bay, ξεβιδωνουμε 2 καλύμματα και αφαιρουμε μνημες και δισκο.


Ξεβιδωνουμε ολες τις βιδες απο το κατω μερος του υπολογιστη, συν μια που κρυβεται απο το port cover στο πισω μερος του υπολογιστη.

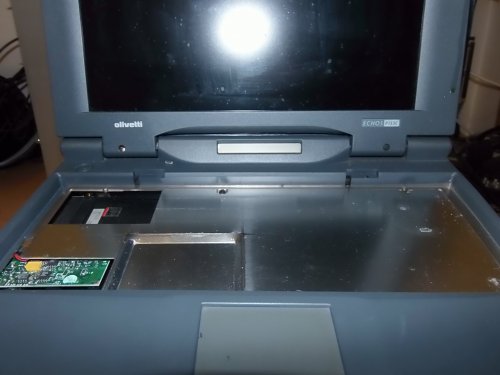

Αφαιροντας δυο πλαστικα clips βγαζουμε το πληκτρολογιο και αποσυνδεουμε προσεκτικα την καλωδιοταινια του απο το motherboard

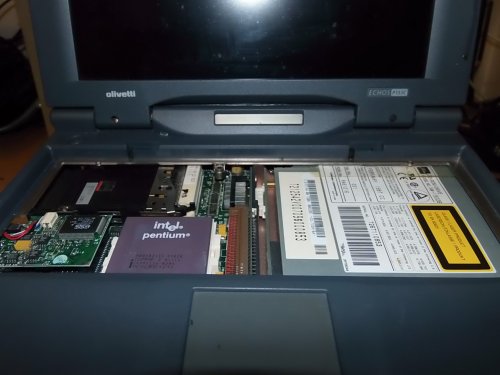

Ξεβιδωνουμε 2 βιδες και αφαιρουμε το μεταλλικο κάλυμμα/ψυκτρα του επεξεργαστη.

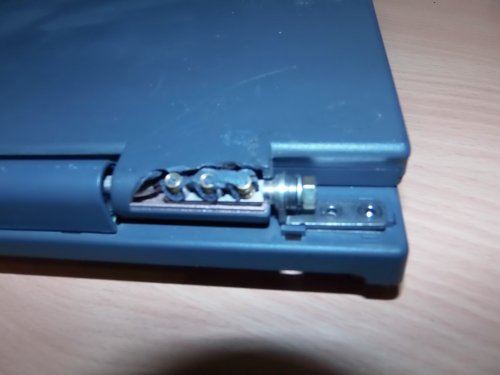

Βγαζουμε τα πλαστικα καλυμματα των αρμων και ξεβιδωνουμε τους αρμους απο το κυριως σωμα του φορητου.

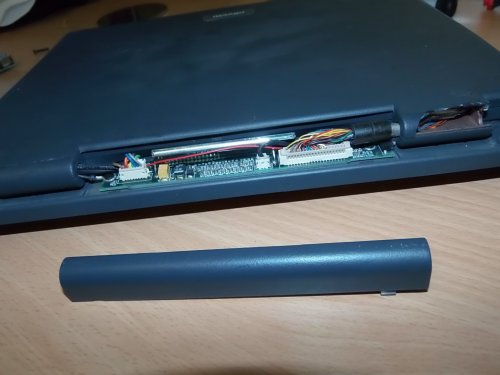

Αφαιρουμε το κάλυμμα του lcd display απο συνδεουμε τα καλωδια τις οθονης. Πλεον η οθονη εχει αποχωριστει απο το φορητο. Θα μπορουσα εδω να προχωρησω στην περαιτέρω αποσυναρμολογηση της οθονης, αλλα για την ωρα δεν υπαρχει λογος.


Απο το πλαινο ξεβιδωνουμε 2 ροδελες που κρατανε στις θεσεις τους τα audio jacks. Αποσυνδεουμε το audio board απο το motherboard και αποσυνδεουμε το καλωδιο που το συνδεει με τα ηχεια.

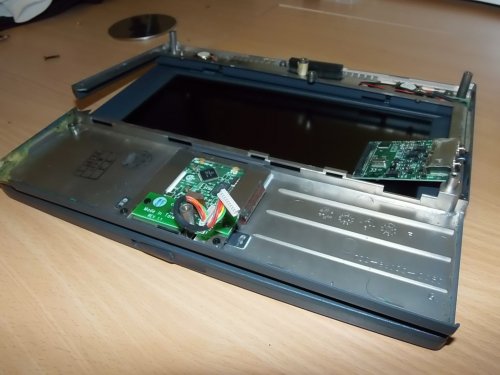

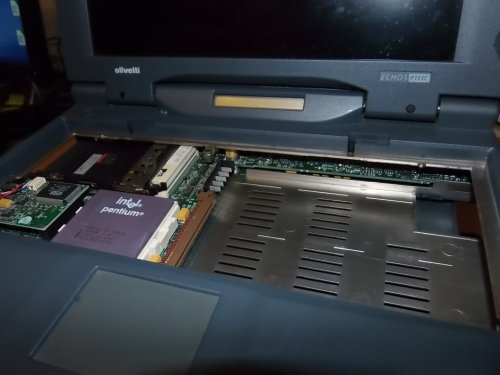

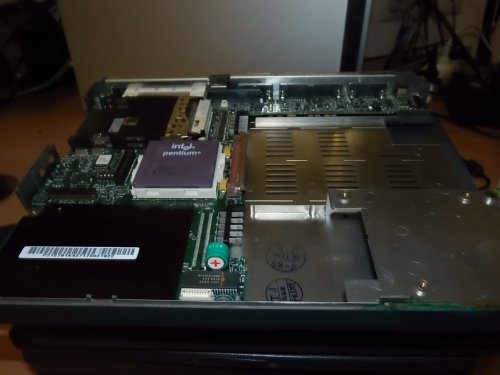

Σηκωνουμε προσεκτικα το πανω μερος του φορητου και απο συνδεουμε το βυσμα του touchpad kai του lcd display. Θα μπορουσα εδω να αποσυναρμολογησω το lcd display και τα ηχεια απο το πανω μερος του φορητου, αλλα δεν εχει νοημα.


2016-11-15-20h09m07-jpg.204866

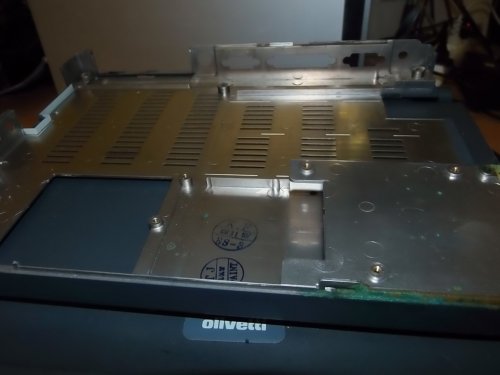

Μια βιδα μας επιτρεπει να αφαιρεσουμε το motherboard και ειμαστε ετοιμοι!



Η ολη διαδικασια θελει μονο μερικα λεπτα ανα φορητο, καμια σχεση με καποια απο τα πιο μοντερνα συστηματα που πρεπει να σου βγει η πιστη για τα λυσεις.

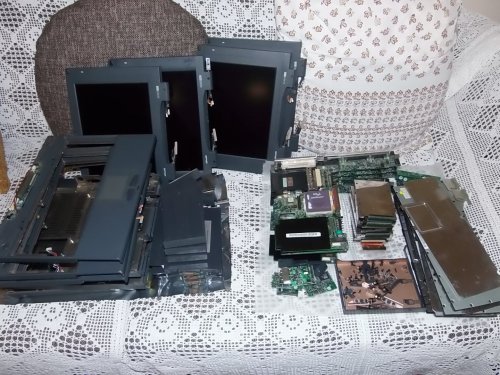

The loot!


Πρωτες παρατηρησεις

  • χρησιμοποιουν standard desktop επεξεργαστες! Οι χρυσες εποχες πριν το mobile computing!

  • το cdrom ειναι σπασμενο, κρατησα το module με τα adapter boards

  • ολα τα πλαστικα ειναι σε αθλια κατασταση και εχουν αρχισει και τριβουν. Σπανε με το παραμικρο

  • οι μεντεσεδες βιδωνουν πανω στο πλαστικο καλυμα τις οθονης χωρις καμια υποστηριξη. Περιττό να πω οτι περισσοτεροι εχουν σπασει και οι υπολοποι ειναι ετοιμοι

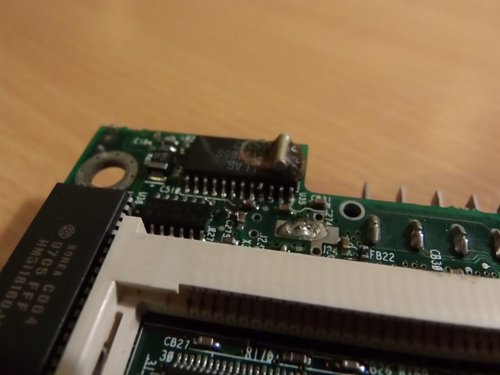

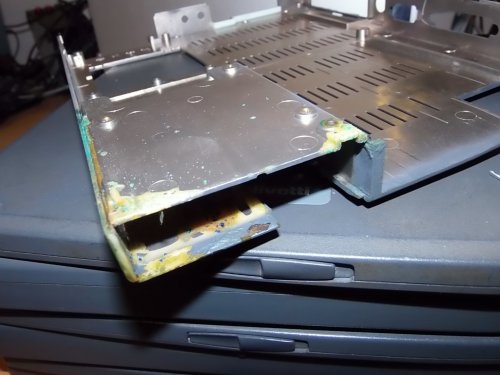

  • τα motherboards εχουν συγκολλημένες μπαταριες βαρελακια ΝιΜΗ 3.6V οι οποιες εχουν χαλασει προ πολλου και εχουν διαβρωσει τις πλακετες

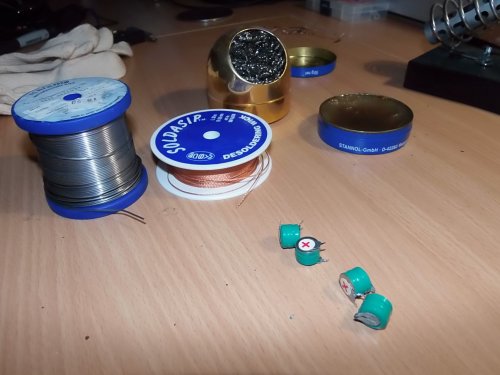

Δυσκολα τα πραγματα, αλλα ειναι νωρις για δηλωσουμε ηττα! Εμπρος καλο μου κολλητηρι και αφαιρω τις 4 μπαταριες. Τουλαχιστον 2 εχουν κανει σοβαρη ζημια στις πλακετες. Ιδιες μπαταριες δεν βρηκα στην τοπικη αγορα, αλλα παραγγειλα μερικες απο το ebay. Ναι, θα μπορουσα να κανω ισως καποια πατεντα, αλλα δεν βλεπω το λογο. Συν οτι δεν υπαρχει και πολυ απλα στο συγκεκριμενο σημειο.

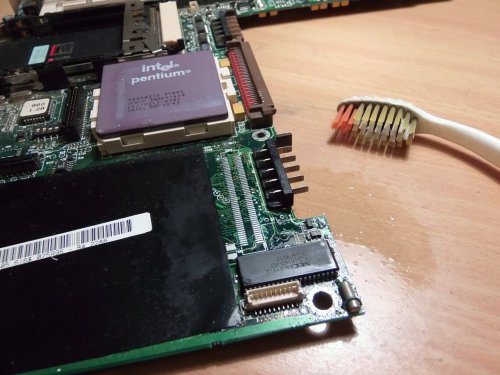

Βγαζουμε το contact clear spray, την ισοπροπανολη και την οδοντοβουρτσα μου την σκληρη και προχωραμε στον καθαρισμο των ευαισθητων περιοχων.

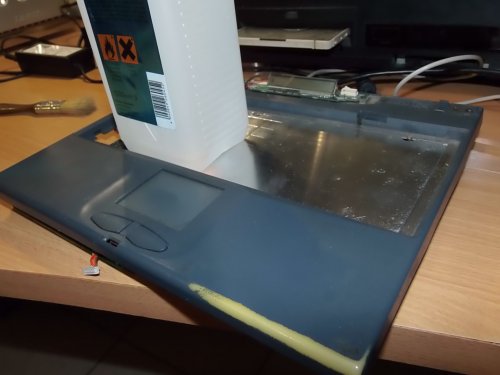

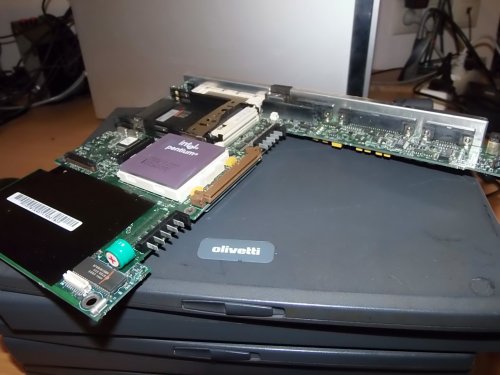

Επειδη βαρεθηκα ολο να δουλευω ειπα να κανω μια πρωτη δοκιμη. Οποιοσδηποτε aftermarket φορτιστης για φορητα αρκει για να τα λειτουργησει. Δεν χρειαζετε να βαλουμε μνημη, τα συγκεκριμενα motherboards εχουν μνημη onboard! Αρχικα χρησιμοποιησα το lcd display board γιατι παρεχει προσβαση στο on/off διακοπτη, αλλα μετα βρηκα ενα extra βυσμα στο board (που δεν χρησιμοποιειται στα μοντελα με lcd display) που κανει την ιδια δουλεια. Οποτε τελικα το μονο που χρειαζετα ειναι το μεταλλικο καλυμα, γιατι ειναι και ψυκτρα του επεξεργαστη. Στην φωτο το πιεζω στην θεση του με το μπουκαλι της ισοπροπανολης!


Συνδεω τροφοδοσια, εξωτερικο πληκτρολογιο και vga και τα βαζω μπροστα. Αποτελεσμα: μερικη αποτυχια. Ολα ξεκινανε το POST, κανενα δεν ολοκληρωνει για να κανει boot.


Ισως να μην δουλευουν χωρις μπαταρια cmos; Ποιος ξερει... θα το διαπιστωσουμε στο επομενο επεισόδιο.


Συνημμένα

  • 2016-11-15-00h26m58.JPG
    220,4 KB · Προβολές: 2
  • 2016-11-15-19h34m36.JPG
    205,6 KB · Προβολές: 0
  • 2016-11-15-20h09m07.JPG
    228,5 KB · Προβολές: 2
Τελευταία επεξεργασία:

stayros

Moderator
Διαχειριστές
Joined
16 Νοέ 2011
Μηνύματα
7.716
Αντιδράσεις
1.476
Δυο ερωτησεις μονο.....

1) Ποιος καφρος πεταει τετοιες ομορφιες στα σκουπιδια και μαλιστα επι 4? :angry:

Να παω να του δωσω συγχαρητηρια γιατι τελικα κατεληξαν σε καλα χερια! :D
2) Απο ποιο καδο ψωνιζεις? :D

Εξαιρετικο post οπως παντα!!! :bow:

Αναμενω την συνεχεια... :thumbup:


circleag

RetroJunkie™
Joined
14 Οκτ 2008
Μηνύματα
2.405
Αντιδράσεις
446
Φαίνονται αρκετά ταλαιπωρημένα.. :(

Είμαι σίγουρος όμως οτι ο φίλος freaktmp θα τα καταφέρει να "αναστήσει" τουλάχιστον ένα απο αυτά (και μακάρι όλα αν είναι δυνατόν).

:thumbup:

Τελευταία επεξεργασία από έναν συντονιστή:

Kambia

Retired Admin
Joined
11 Ιαν 2008
Μηνύματα
13.628
Αντιδράσεις
1.090
Χορταστικό θέμα! Περιμένω το επόμενο επεισόδιο...


freaktmp

Expert
Joined
20 Απρ 2009
Μηνύματα
8.032
Αντιδράσεις
5.707
Ειμαι τεχνικος H/Y, οτι βρισκω συνήθως εχει εγκαταλειφθεί απο καποιον πελατη.

Οσο για την συνεχεια, ουτε και εγω ξερω τι θα γινει, οποτε εχω την ιδια απορια με σας! Αν τα boards εχουν προβλημα, θα καταληξει ολο το πακετο στον σκουπιδοντενεκε. Δεν θα στεναχωρηθω ιδιαιτερα, γιατι οταν τα μαζεψα δεν ειχα βρει το desktop pentium 75, που το προτιμω. Δεν ειμαι και πολυ οπαδος των φορητων.


freaktmp

Expert
Joined
20 Απρ 2009
Μηνύματα
8.032
Αντιδράσεις
5.707
Ηρθαν λοιπον οι μπαταριες και τα πρωτα νεα δεν ειναι ιδιαίτερα ενθαρρυντικα. Απο τα 4 motherboards, τα 3 παγωνουν στο POST και το ενα (αυτο με τον P133 που ηταν και σε καλυτερη κατασταση) παγωνει μετα το POST.

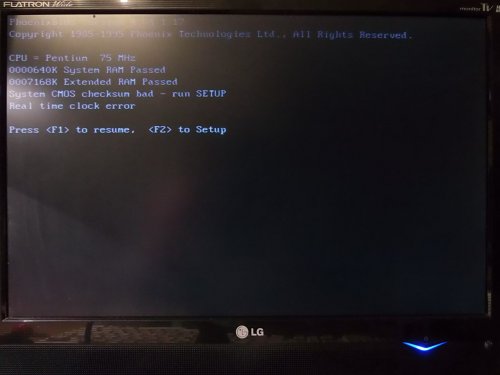

Μια-δυο επανεκκινήσεις μετα σταματησε το μυνημα λαθους για το Real Time Clock και αρχισε να μετραει την ωρα. Δυστυχως καθε φορα που σβηνει ο υπολογιστης συνεχιζει να χανει τις ρυθμισεις. Μια ματια στο datasheet του ολοκληρωμένου που υλοποιει το RTC και το CMOS, Dallas DS12885, μας λεει οτι εφόσον ειναι κλειστος ο υπολογιστης και ειναι συνδεδεμενη η backup battery, για να χασει τις ρυθμισεις πρεπει το pin 21 (RCLR) να γειωθει. Ενας συντομος ελεγχος με πιστο μου πολυμετρο εδειξε οτι για καποιο λογο ειναι μονιμα γειωμενο, συνεπως καθε φορα που σβυνουμε τον υπολογιστη, εχανε τις ρυθμισεις του bios! Ενας ελεγχος στα υπολοιπα boards επιβεβαιωσε οτι το pin 21 δεν ειναι γειωμενο, οποτε στο συγκεκριμενο motherboard το προβλημα μαλλον ειχε προκληθει απο την χαλασμενη μπαταρια. Με προσοχη σηκωσα το pin 21 απο το την πλακετα. Εσωσα τις ρυθμισεις στο bios και... επιτυχια!

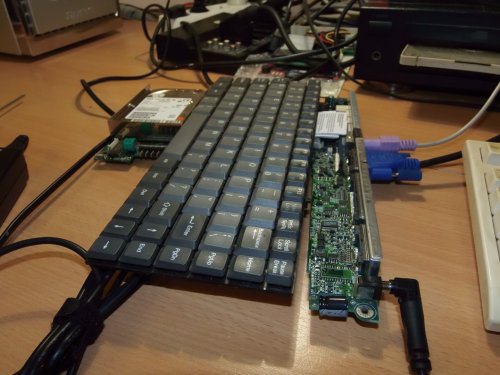

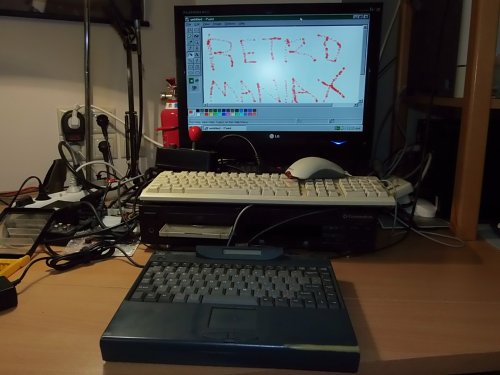

Εφτιαξα ενα πιο πληρες test bed με εναν απο τους σκληρους δισκους και ενα πληκτρολογιο. Το πληκτρολογιο ειναι απαραιτητο γιατι οταν παει να φορτωσει λειτουργικο απενεργοποιει την εξωτερικη οθονη και πρεπει να την ξαναενεργοποιησω με εναν συνδιασμο FN πληκτρων.

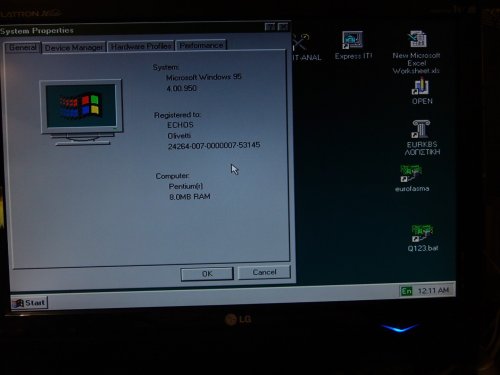

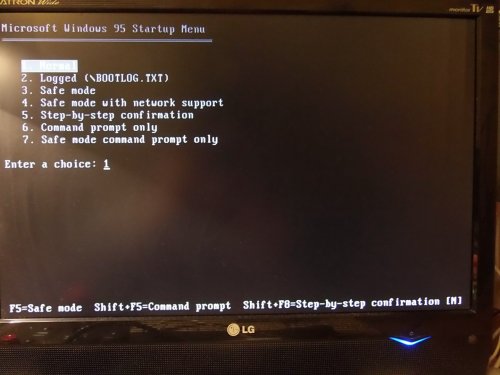

Ο πρωτος δισκος που δοκιμασα ειχε windows 95 πρωτη εκδοση. Γκρινιαξαν λιγο (γιατι δεν ειχα συνδεσει την καρτα ηχου), αλλα τελικα φορτωσαν!

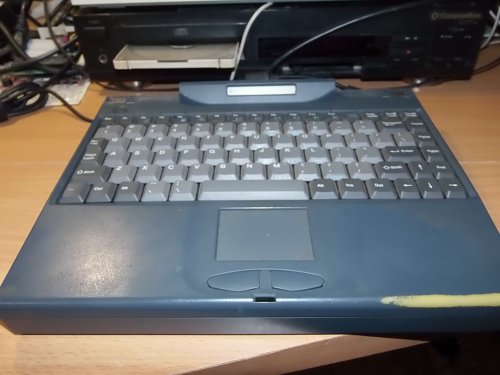

Μετα απο την επιτυχια αυτη, ειπα να διαλεξω ποια απο τα πλαστικα θα κρατησω και πεταξα τα υπολοιπα. Με τα καλυτερα parts συναρμολογησα του σωμα του φορητου. Ετσι μπορω ευκολα να δοκιμασω τα υπολοιπα εξαρτηματα.


Τα πληκτρολογια δειχνουν ολα οκ.

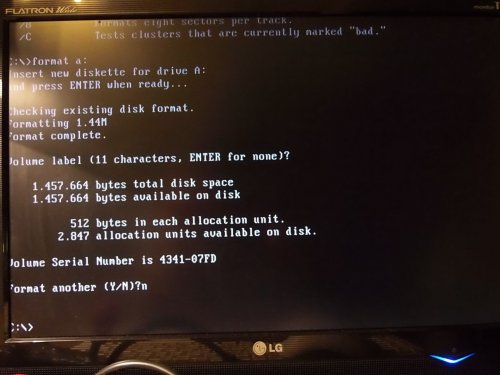

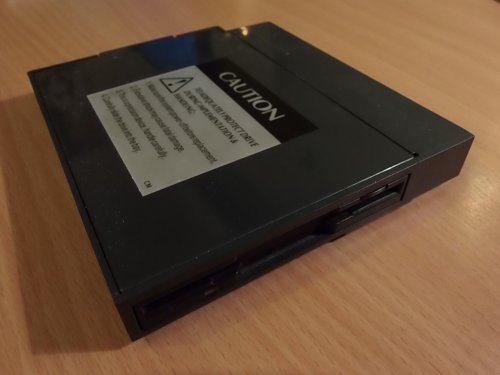

Μετα απο εναν καθαρισμο με την δισκετα καθαρισμου και τα 3 FDD's λειτουργουν. Το ενα τελεια, τα αλλα δυο ικανοποιητικα.

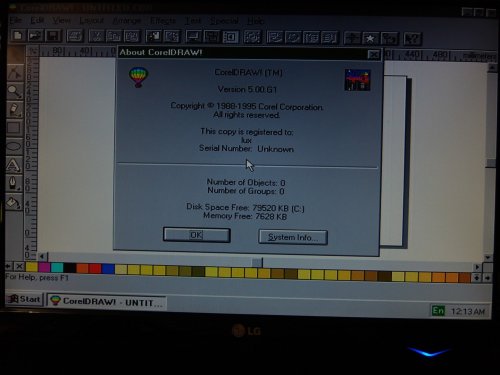

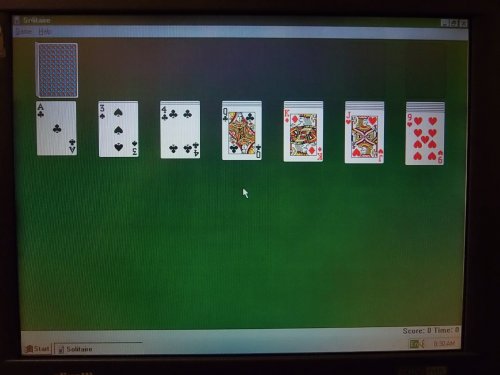

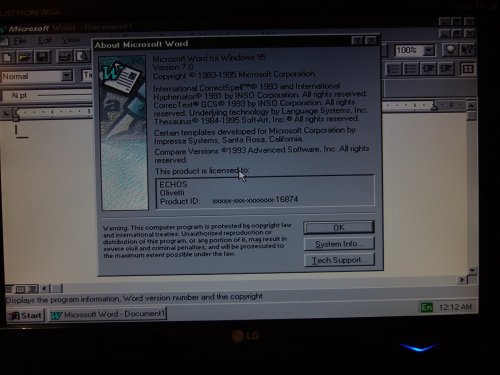

Να και μερικες φωτογραφιες απο τα windows, ετσι για να θυμηθουμε τις παλιες κακες εποχες!





To be continued...

Τελευταία επεξεργασία:

Rygar

Apple Lover
Joined
14 Ιουλ 2006
Μηνύματα
7.861
Αντιδράσεις
2.013
Οχι απλά ωραίος! ΠΑΡΑ πολύ ωραίος! :thumbup:


angel_grig

KAT Resurrector
Joined
11 Οκτ 2008
Μηνύματα
3.161
Αντιδράσεις
370
Πολυ καλη δουλεια,ιδιως με το διαβασμα του datasheet του 12885! ;)


freaktmp

Expert
Joined
20 Απρ 2009
Μηνύματα
8.032
Αντιδράσεις
5.707

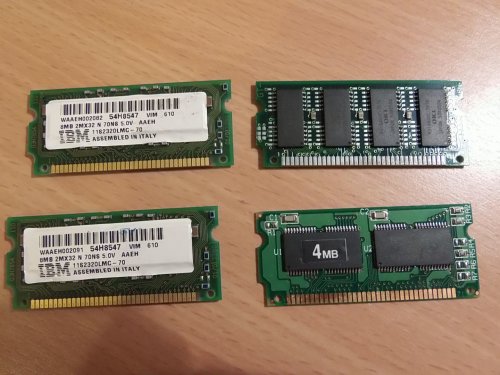

Συνεχιζουμε την ανακατασκευη μας δοκιμάζοντας τις μνημες. Απο ολα φορητα μαζεψα δυο simm 8MB, ενα 4mb και ενα αγνωστων λοιπών στοιχειων.

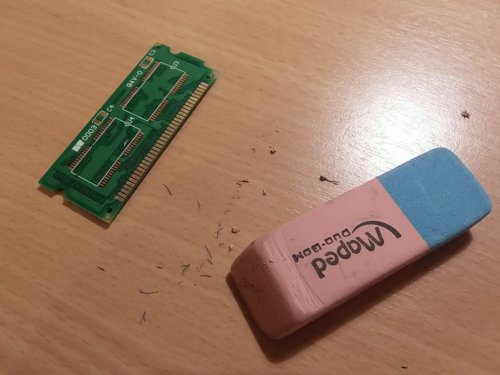

Οι επαφες δεν ηταν στην καλυτερη δυνατη κατασταση, ετσι χρησιμοποίησα ενα παλιο κολπο, τις "εσβησα" με την γομα μου!

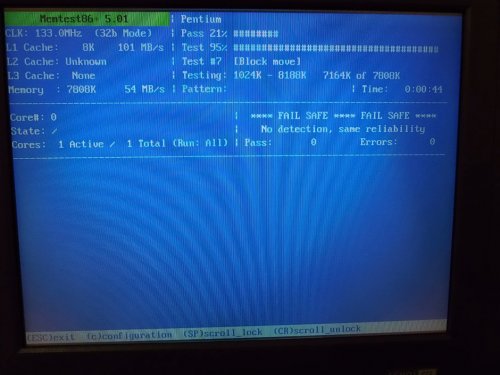

Αφου καθαρισαν, εφτιαξα στον υπολογιστη μου μια bootable δισκετα με το κλασσικο memtest86+ και ξεκινησα τους ελεγχους. Η μια μνημη ηταν off, αλλα ευτυχως οι δυο 8αρες ειναι καλες οποτε μπορω να εχω την μεγιστη δυνατη μνημη!


Δοκιμασα προχειρα τους υπολοιπους δισκους και βρηκα εναν εντελως νεκρο και εναν με windows 95 OSR2!

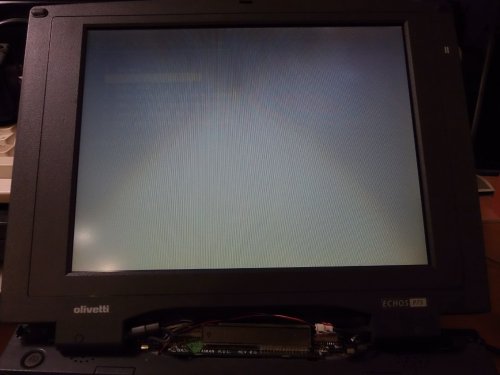

Αφησα την πιο μπελαλίδικη δουλεια, τις οθονες, για το τελος. Δυστυχως η αρχη δεν ηταν ενθαρρυντική, αφου ολες οι οθονες εδειχναν μια ασπριλα.


Δοκιμασα ενα αλλο lcd display board και ειδα το φως μου. Πλεον δουλευουν ολες οι οθονες. Παρατηρησα οτι τελικα δεν ειναι ολες ιδιες. Αυτη του P133 ειναι 800x600, ενω οι αλλες τρεις ειναι 640x480.

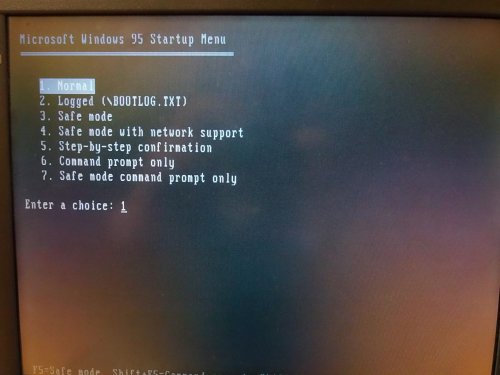

Δυστυχως εχουν ολες τουλαχιστον εναν σπασμενο μεντεσε (για την ακριβεια εχει σπασει το πλαστικο εκει που πιανει ο μεντεσες). Βιδωσα προσωρινα στην θεση της την καλυτερη οθονη και πλεον εχουμε ενα πληρες φορητο!

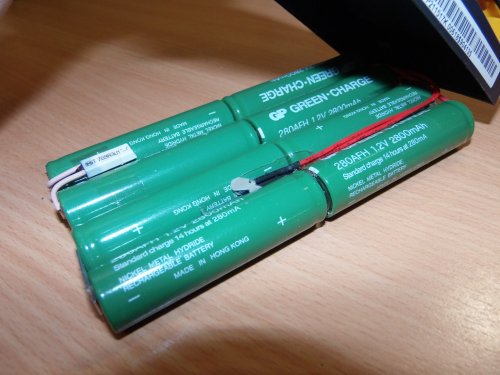

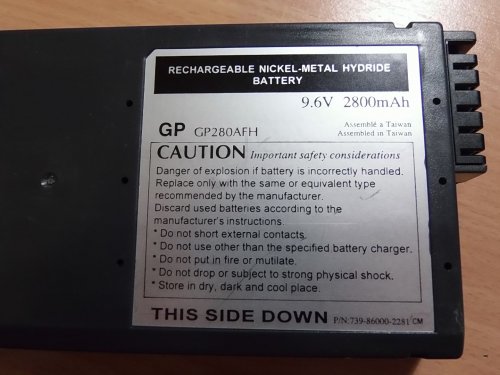

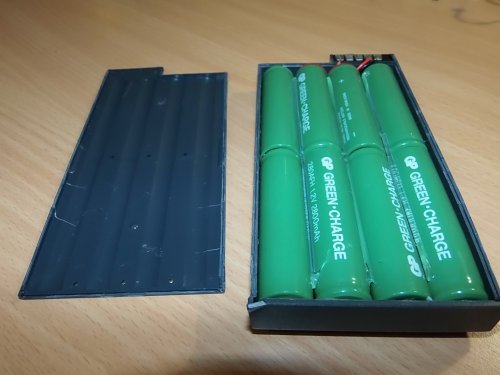

Τι δωρο κανεις σε εναν κατοχο φορητου olivetti που τα εχει ολα; ΜΑ φυσικα μια μπαταρια που να δουλευει! Ετσι αποφασισα να κανω μια εγχειρηση στο εσωτερικο μιας μπαταριας για να πως θα μπορουσα να την αντικαταστησω. Στο εσωτερικο βρισκουμε 8 μπαταριες NiMH 1.2V 2800mAh σε σειρα μαζι με ενα thermistor και κατι αλλο για το οποιο δεν ειμαι 100% σιγουρος. Ισως ενα project για το μακρινο μελλον.

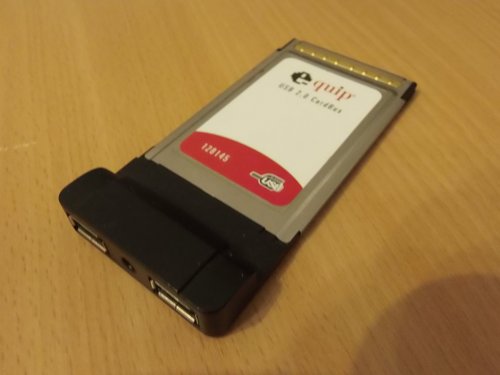

Τα windows 95 OSR2 που βρηκα σε εναν δισκο, μου εδωσαν μια εμπνευση και πηρα για λιγα ευρω μια PCMCIA usb καρτα. Κατι να δοκιμασουμε μελλοντικα.


Τι μενει; Να επισκευασω και ενισχυσω τους μεντεσεδες της οθονης, να δοκιμασουμε κατι πιο μεγαλο και μοντερνο εναντι σκληρου δισκου και να παιξουμε και κανα παιχνιδι βρε αδερφε.

Για την ωρα τα εβαλα στην ακρη γιατι βαρεθηκα με δαυτα και καποια στιγμη θα το ξαναπιασω το θεμα.
