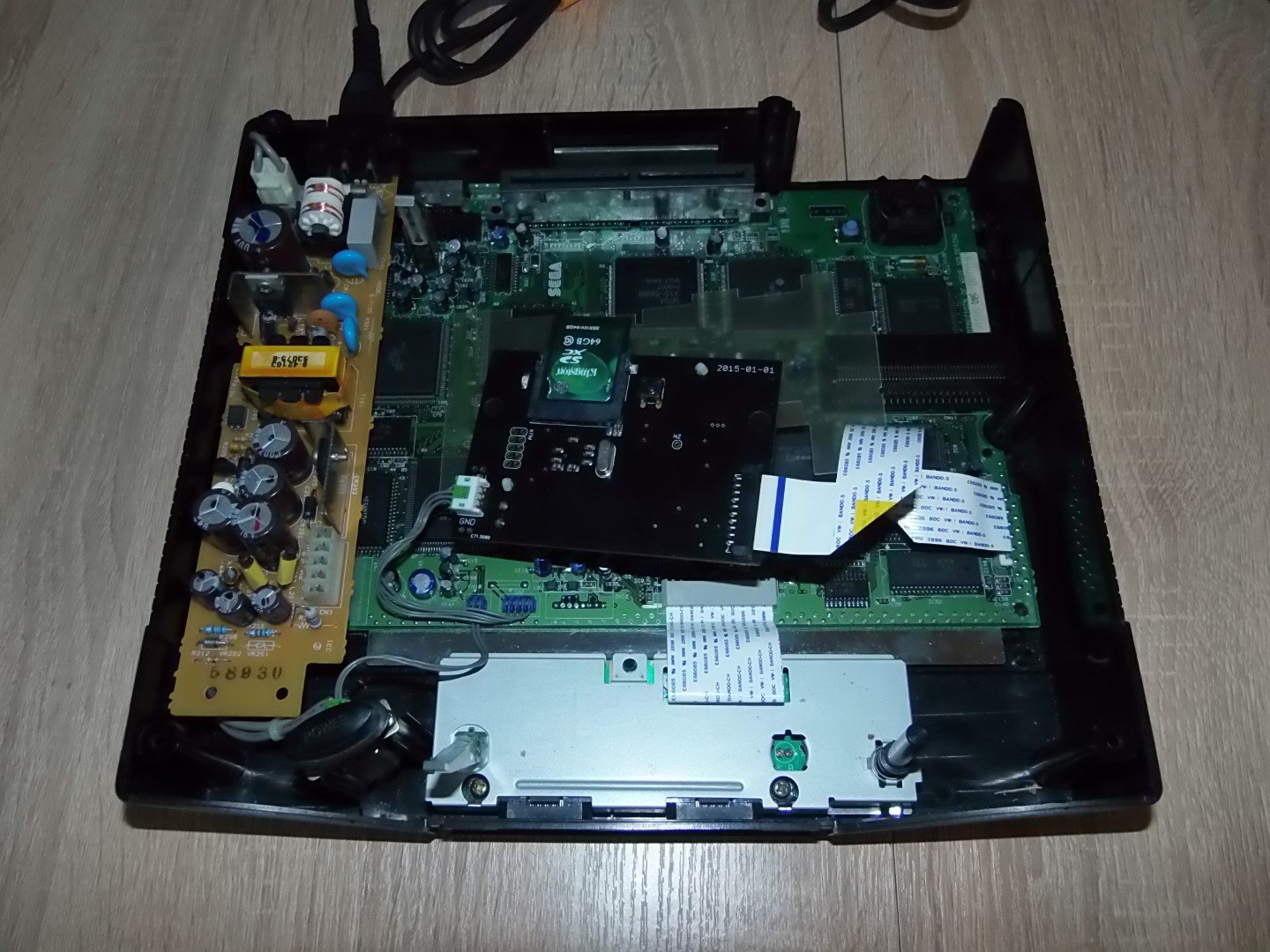

Απολαμβάνω, οπως και πολλοί φίλοι εδώ, το περιστασιακό παιχνίδι στο Sega Saturn. Η βασική μου κονσόλα είναι PAL 20pin και εχω αντικαταστήσει το οπτικό μπλοκ με το Rhea ODE. Δυστυχώς τα τελευταία χρόνια είχε παρουσιάσει το εξής ελάττωμα, αφου το αναψω να μην δείχνει εικόνα για ενα χρονικό διάστημα. Απαξ και μεινει αναμενο για κάποια ώρα σε αυτη την κατάσταση, αν πατήσω reset θα αρχίσει να λειτουργεί φυσιολογικά.
Αρχικά ο χρόνος αυτος ηταν μερικά δευτερόλεπτα, αλλα οσο πέρναγε ο καιρός μεγάλωνε, με αποτέλεσμα πλεον να φτάσει στα αρκετά λεπτά. Προσπαθώντας να διαγνώσω το πρόβλημα, εκανα τράμπα το τροφοδοτικό με την backup κονσόλα μου, αλλα δεν αλλαξε κατι. Στο σημειο αυτο θα ειχα μεταφέρει το Rhea στην backup κονσολα, αλλα αυτη εχει 21pin motherboard και δεν ειναι συμβατη.

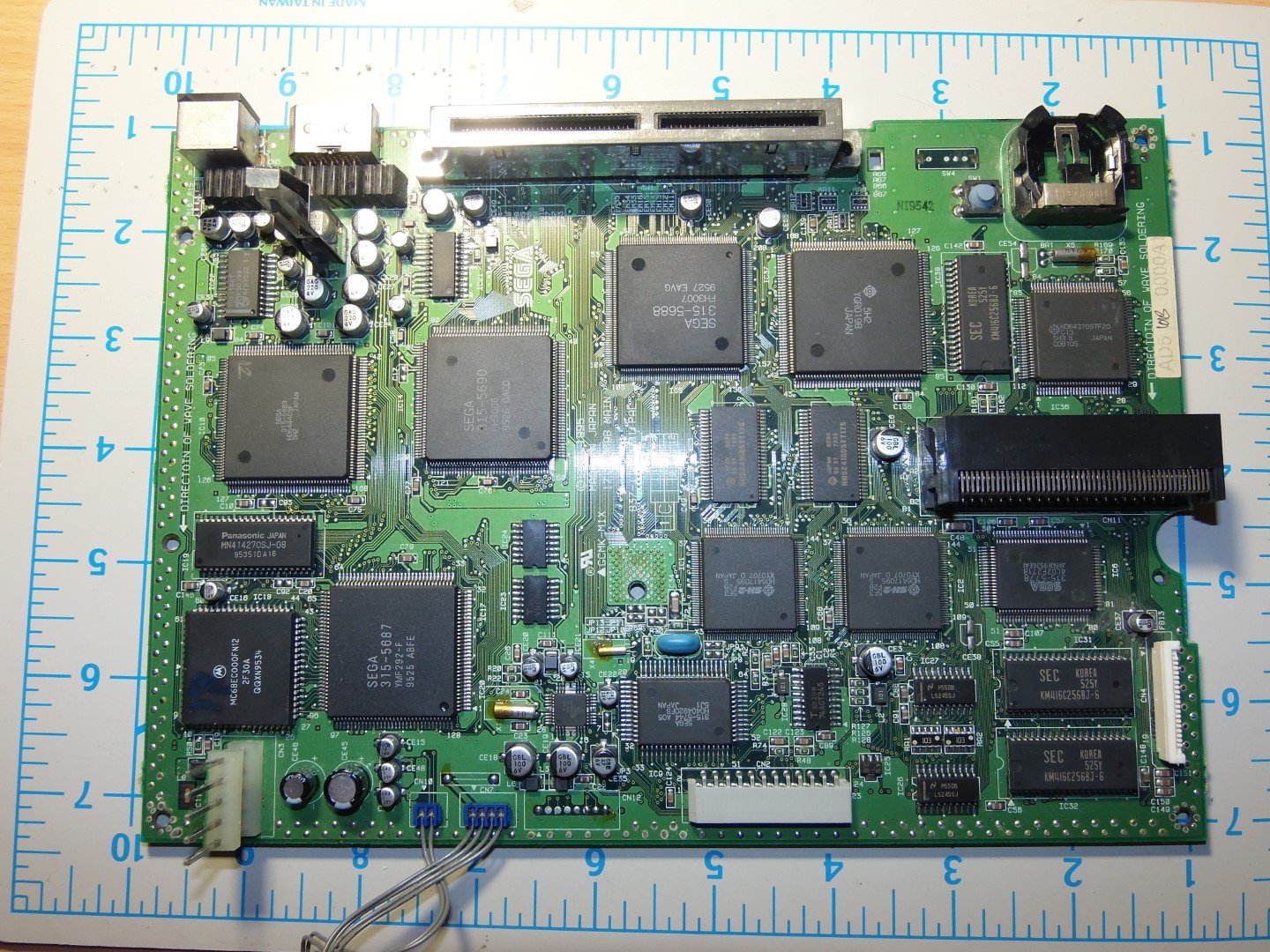

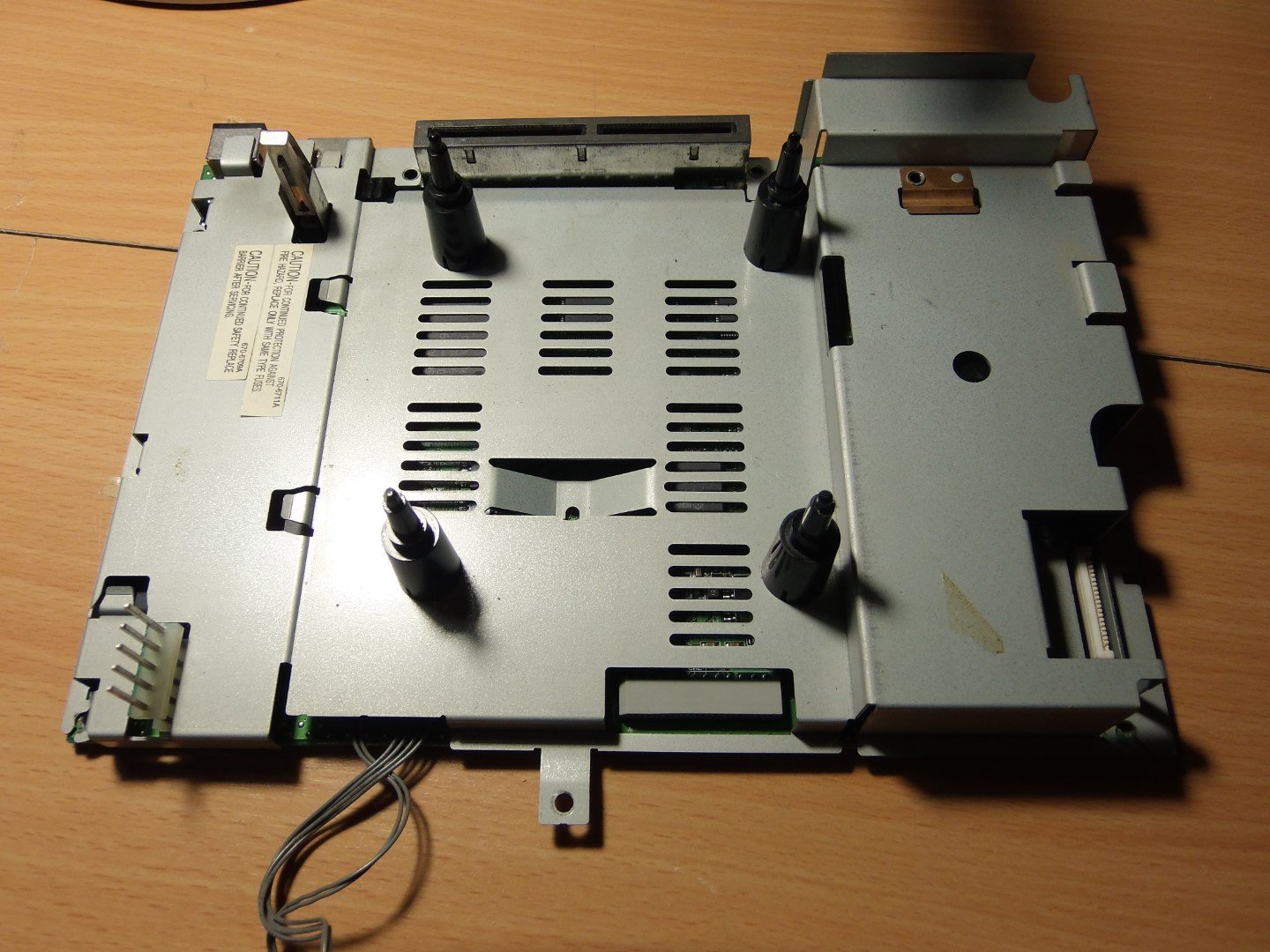

Η αποψη μου ειναι οτι πιθανότατα υπαρχει προβλημα με τους πυκνωτές στο motherboard. Αποφασισα λοιπον να αλλαξω πυκνωτες. Αφαιρεσα το motherboard απο την κονσολα και διαπιστωσα οτι εχω πεσει στην πιο δυσκολη απο ολες τις περιπτώσεις. Υπαρχουν 6-8 παραλλαγές motherboard για saturn και αυτη εδω εχει οχι μονο τους περισσότερους πυκνωτες, αλλα ειναι σχεδον ολοι surface mounted και παρα πολυ κοντα τοποθετημένοι μεταξυ τους.

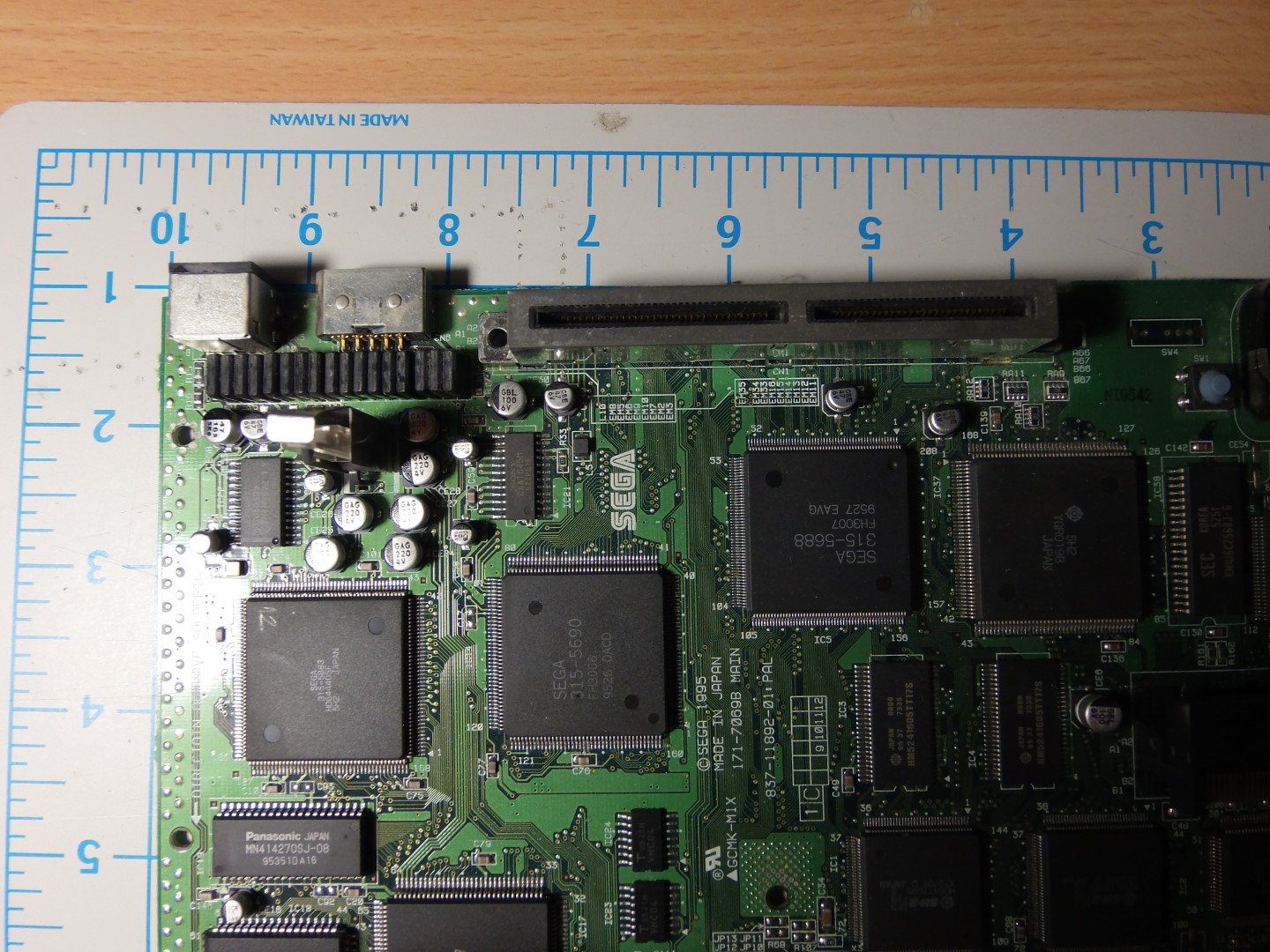

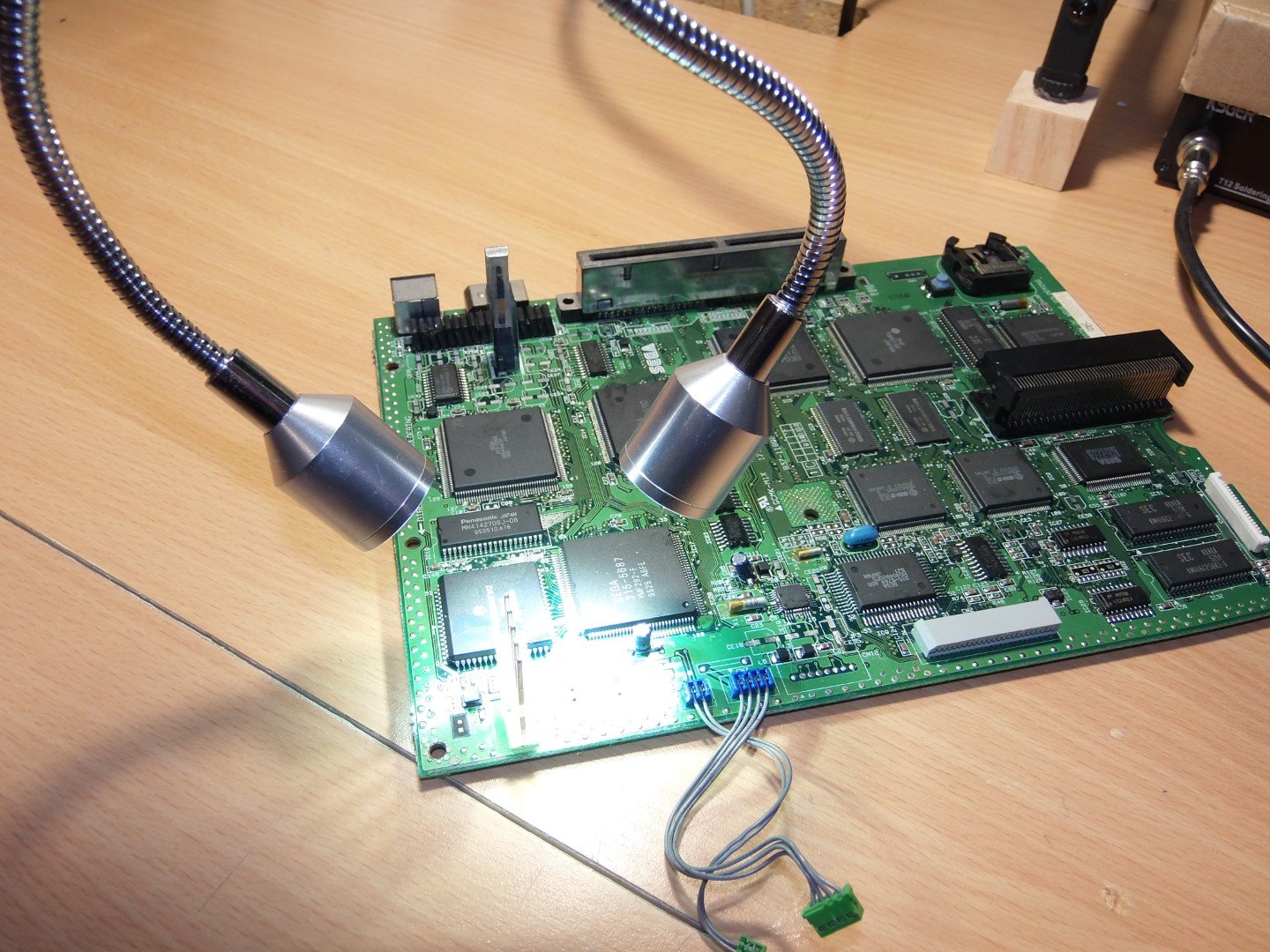

Ειδικα στην πανω αριστερή γωνια της πλακετας γινεται ενας χαμος απο πυκνωτές, ολοκληρωμένα, τον διακόπτη που ανιχνευει αν εχει ανοιξει το καπακι, φιλτρα ΕΜΙ κλπ. Δύσκολα τα πραγματα αν σκεφτει κανεις οτι δεν εχω ποτε αλλάξει surface mounted πυκνωτες, αλλα ακομα πιο δυσκολο να χαλασω ενα σωρο λεφτα για μια αλλη κονσολα ή ODE συμβατο με την δευτερη μου κονσολα.

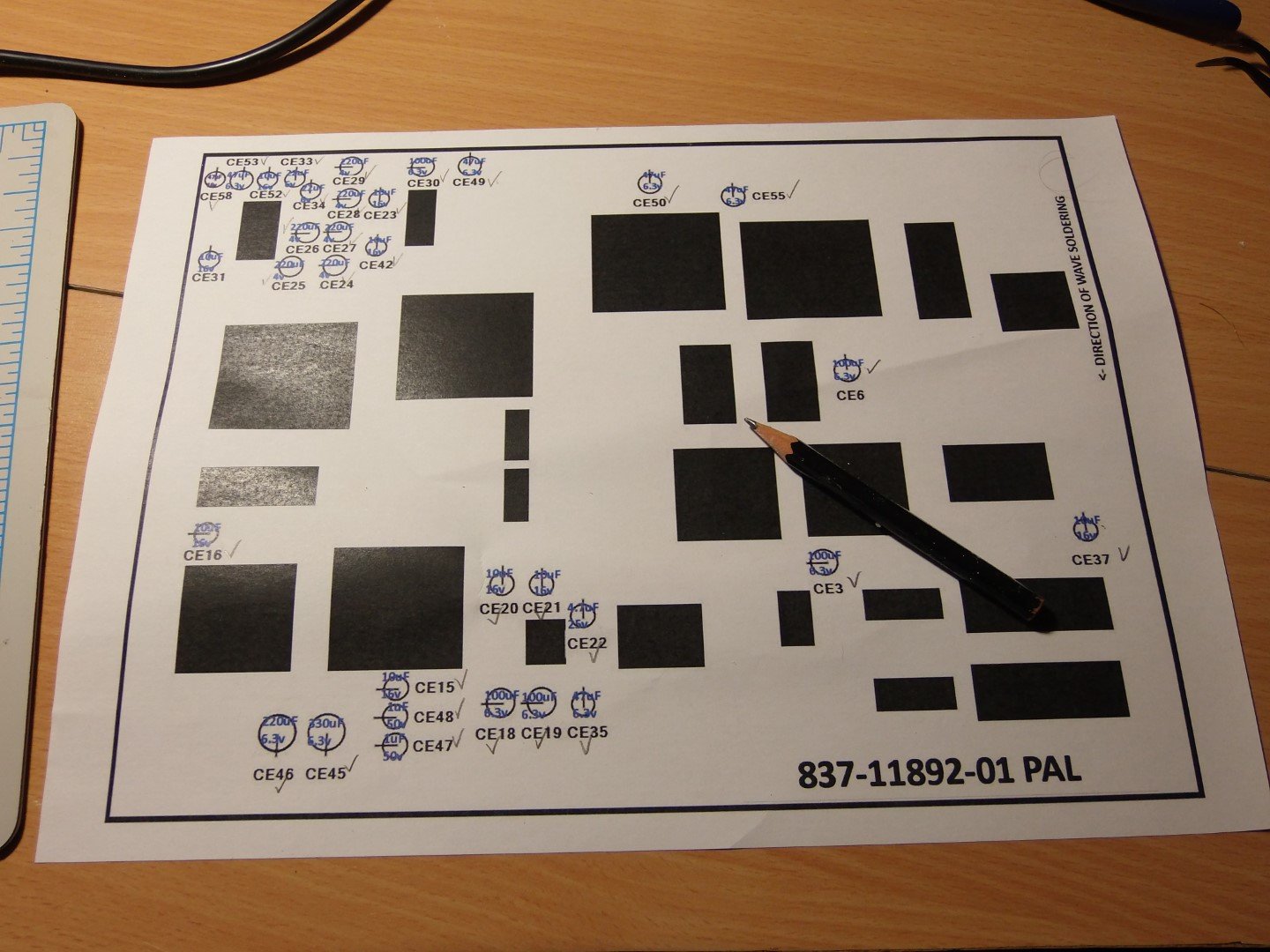

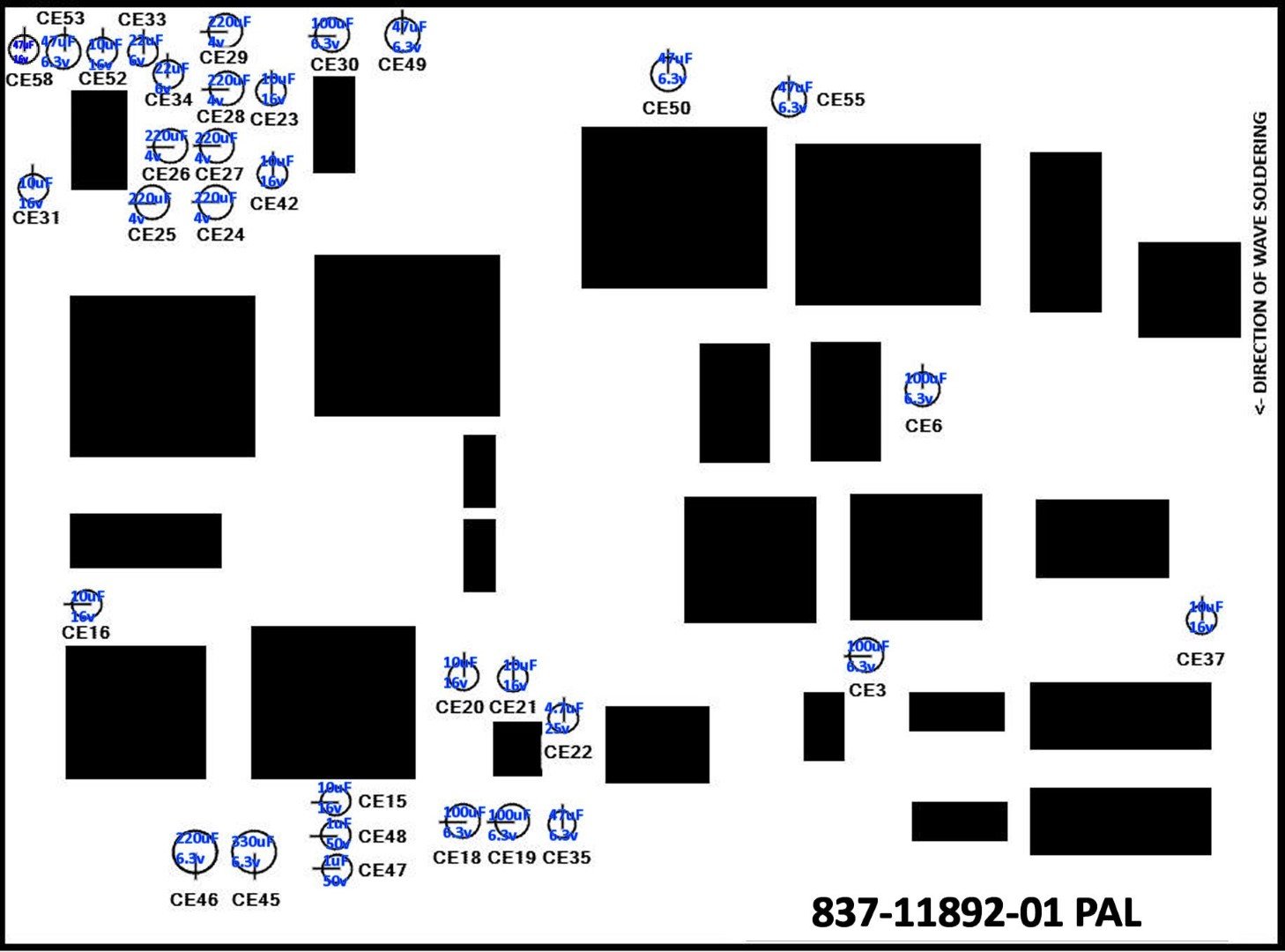

Παράγγειλα ενα kit πυκνωτές απο την εταιρια RetroSix και μεχρι να ερθουν ξεκινησα την προεργασία. Απο το wiki της εταιριας Console5 κατέβασα ενα διαγραμμα που εχει τις θεσεις και πολικότητα απο ολους τους πυκνωτες. Επειδη ηταν για την εκδοση NTSC (με εναν πυκνωτη λιγοτερο) εκανα την τροποποίηση, προσθεσα τις τιμές και το τύπωσα.

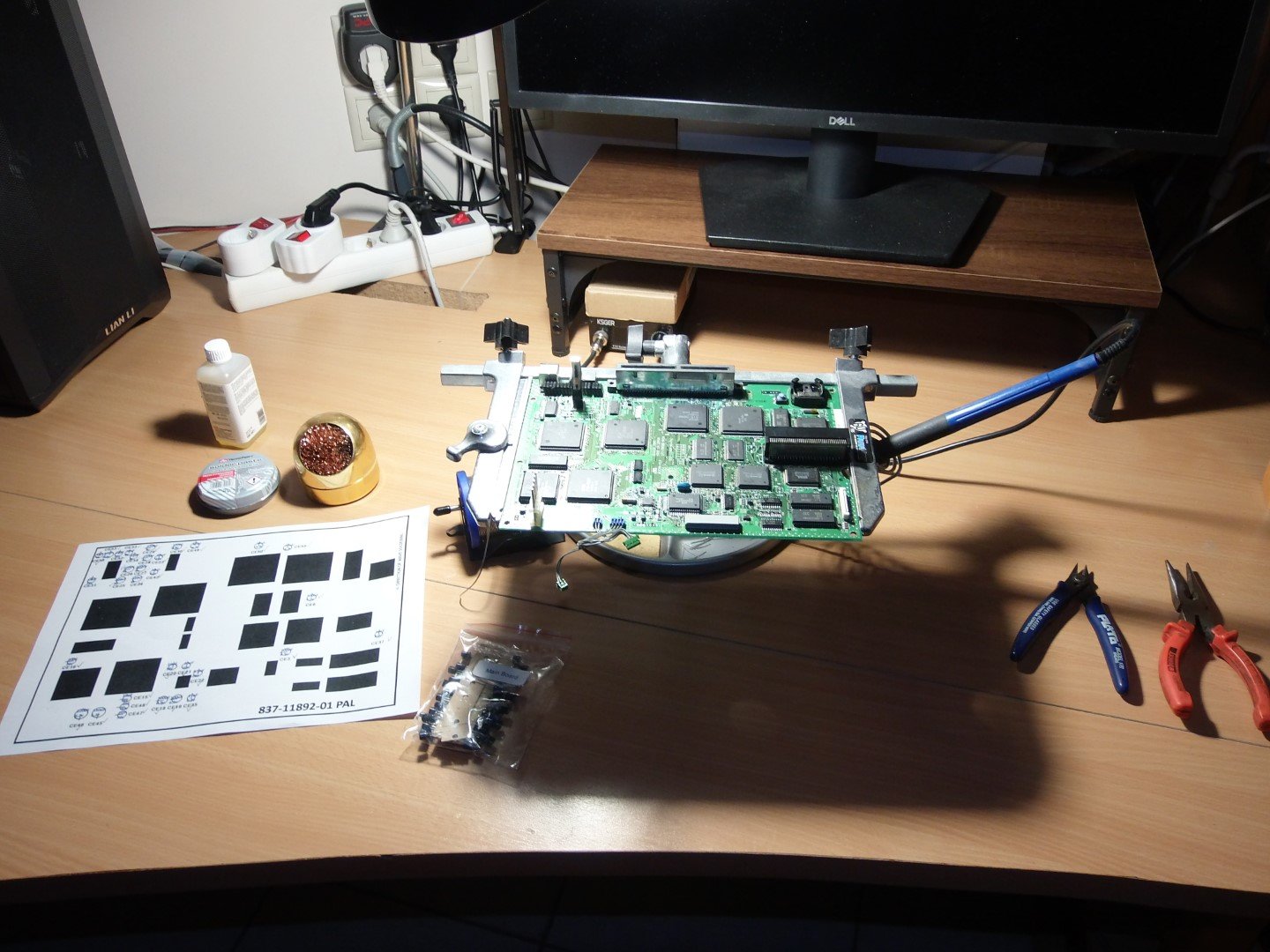

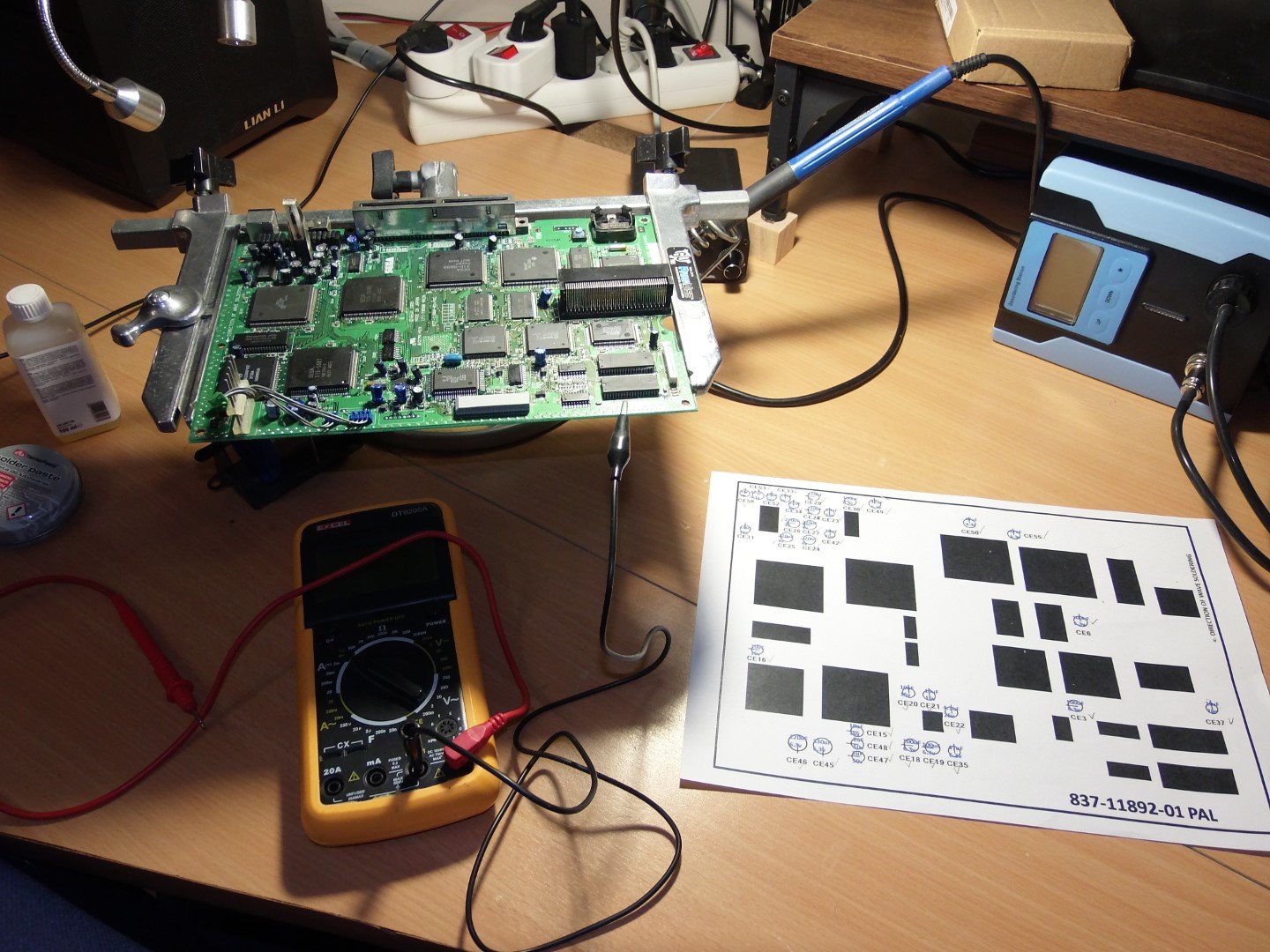

Έκατσα και επιβεβαίωσα πως ότι ηταν στο χαρτι αντιστοιχεί στην πραγματικότητα.
Έχοντας τεκμηριώσει τους πυκνωτές στο motherboard, ξεκινησα να αφαιρω τους υπάρχοντες. Αρχικα προσπαθησα να το κανω ζεσταίνοντας το ενα ποδαρακι και σηκώνοντας λιγο τον πυκνωτη απο την μια μερια και επαναλαμβάνοντας απο την αλλη. Επειδη αυτο ομως ειναι σχετικα δυσκολο για οσους απο εμας ειναι πλεον σε μια ηλικια και η οραση δεν αυτη που ηταν καποτε,
συν οτι δεν εχω και το πιο σταθερο χερι στον κοσμο,
τελικα αλλαξα πορεια. Χρησιμοποιησα το κοφτακι και πιεζοντας τον πυκνωτη προς το motherboard, κοβω οσο πιο κοντα στην βαση γινεται. Πλεον μπορω να απλα να σηκωσω και να απομακρυνω οτι εχει απομεινει απο το σωμα του πυκνωτη και την πλαστικη βαση.

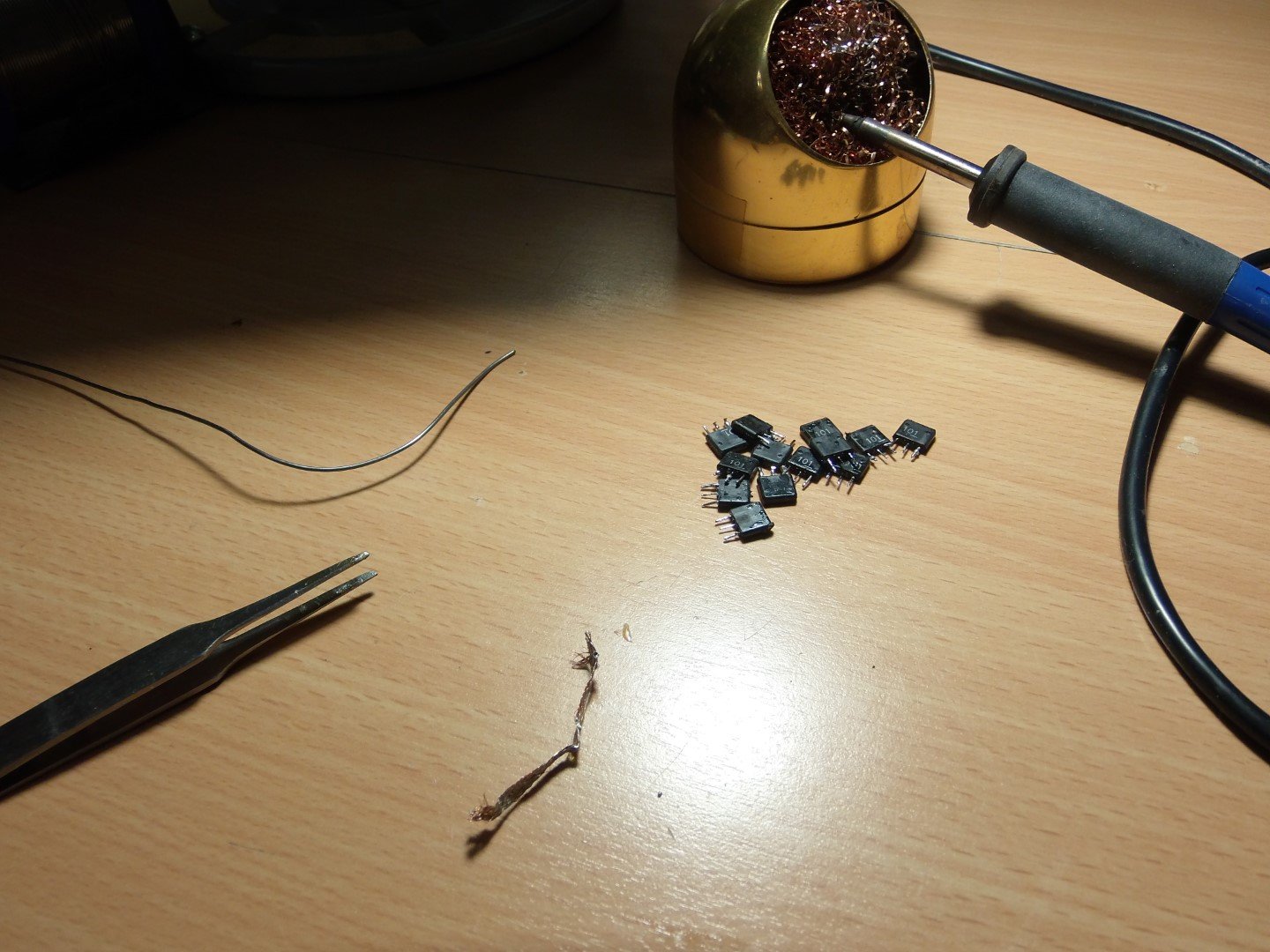

Το μονο που μενει ειναι με το κολλητηρι να αφαιρεσω τα ποδαρακια απο την πλακετα και μετα με την βοηθεια wick να καθαρισω τα pads.

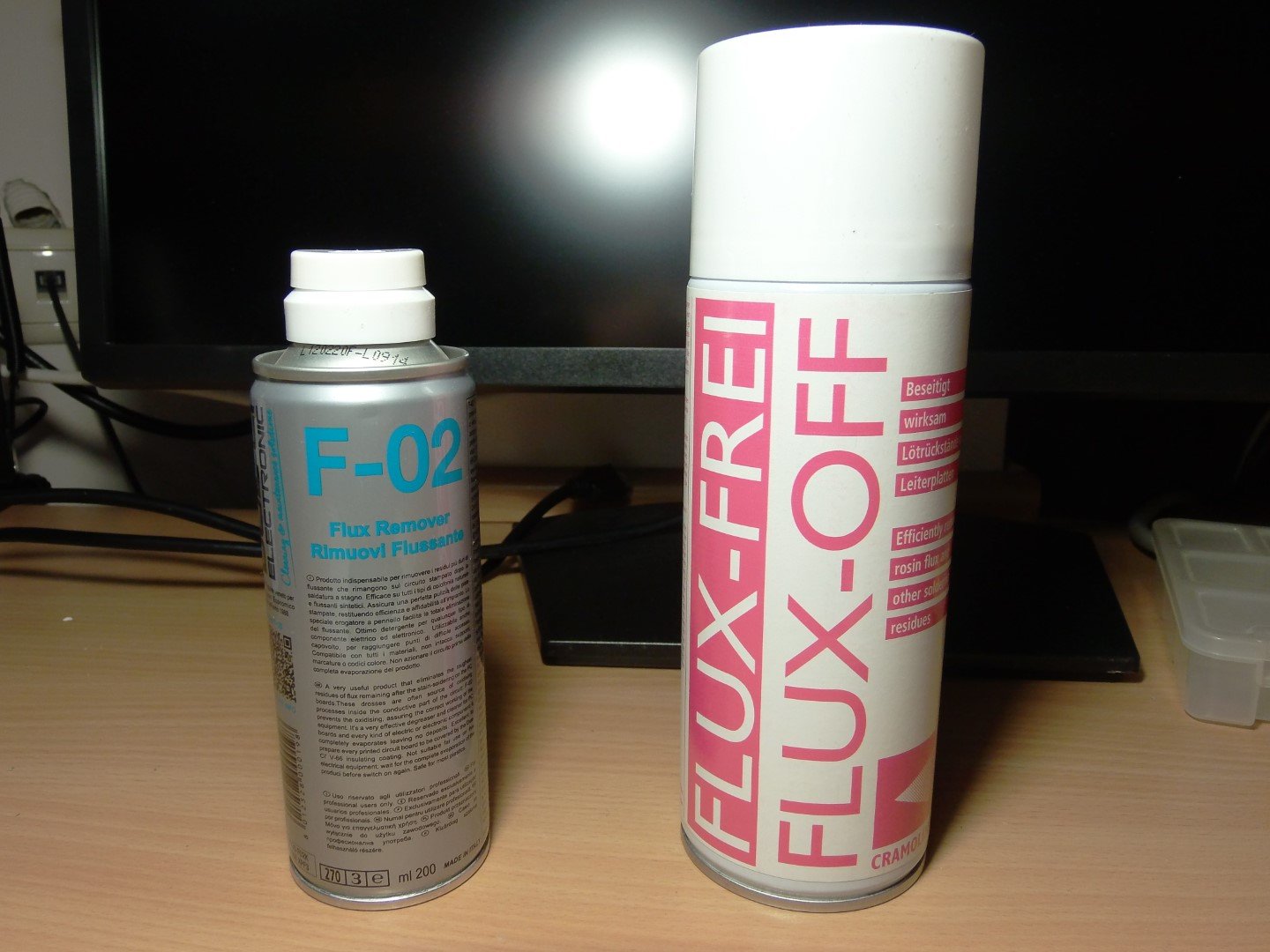

Αφου καθαρισω τα pads εχουν μεινει σε διαφορα σημεια του motherboard υπολλειματα flux. Μονιμος προβληματισμός μου οταν κανω κολλησεις/αποκολλησεις κλπ ειναι πως θα καθαρισω αυτα τα υπολλειματα. Μεχρι τωρα προσπαθουσα με ισοπροπανολη, μπατονετες, οδοντόβουρτσα, χαρτι κλπ χωρις ιδιαίτερη επιτυχία. Αποφασισα να δοκιμασω κανα δυο διαφορετικά προϊόντα καθαρισμου flux, τα ITW Flux-Off και Due-Ci F-02. Το πρωτο ηταν το πιο αποτελεσματικο, αφου με εναν ψεκασμο και ενα απλο καθαρισμα με μπατονετα εφυγε το 95% των υπολειμμάτων. Με ενα δευτερο περασμα εγινε το motherboard λαμπικο. Το F-02 θελει ελαχιστα περισσοτερο καθαρισμα, αλλα οχι τρελη διαφορα. Ενα μεγαλο αρνητικό του Flux-Off ειναι η αποπνικτική χημική μυρωδιά του.
Σε καμια περιπτωση δεν πρεπει κανεις να το χρησιμοποιεί σε μη αεριζόμενους χώρους, και ειδικα οχι οπως εκανα εγω στο σαλόνι μου! Μου πηρε μια μερα να ξεμυρισει ο χωρος και με εκοψε και το κρυο επειδη ειχα συνέχεια ανοιχτά τα παραθυρα.
Πριν το καθάρισμα.

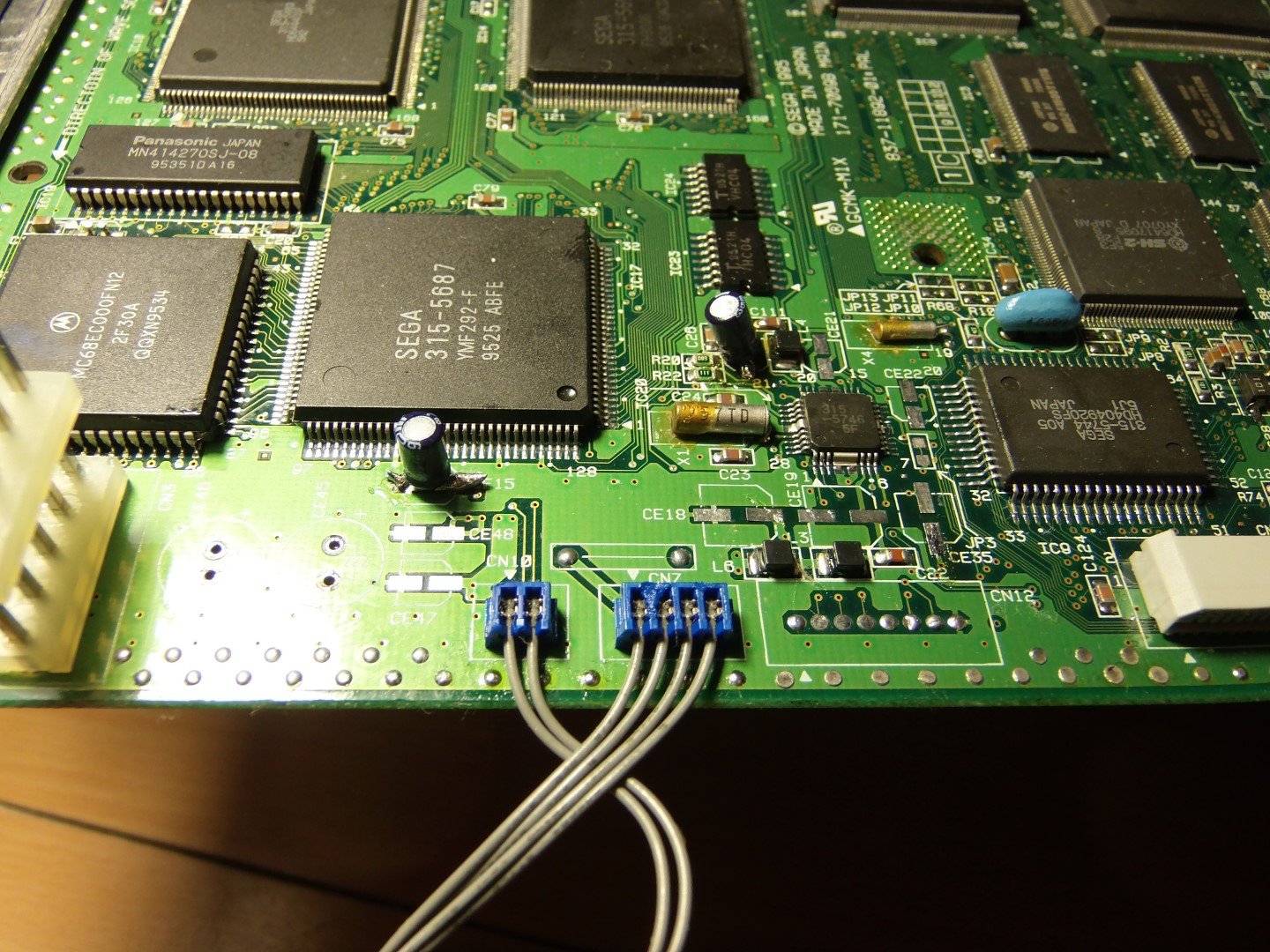

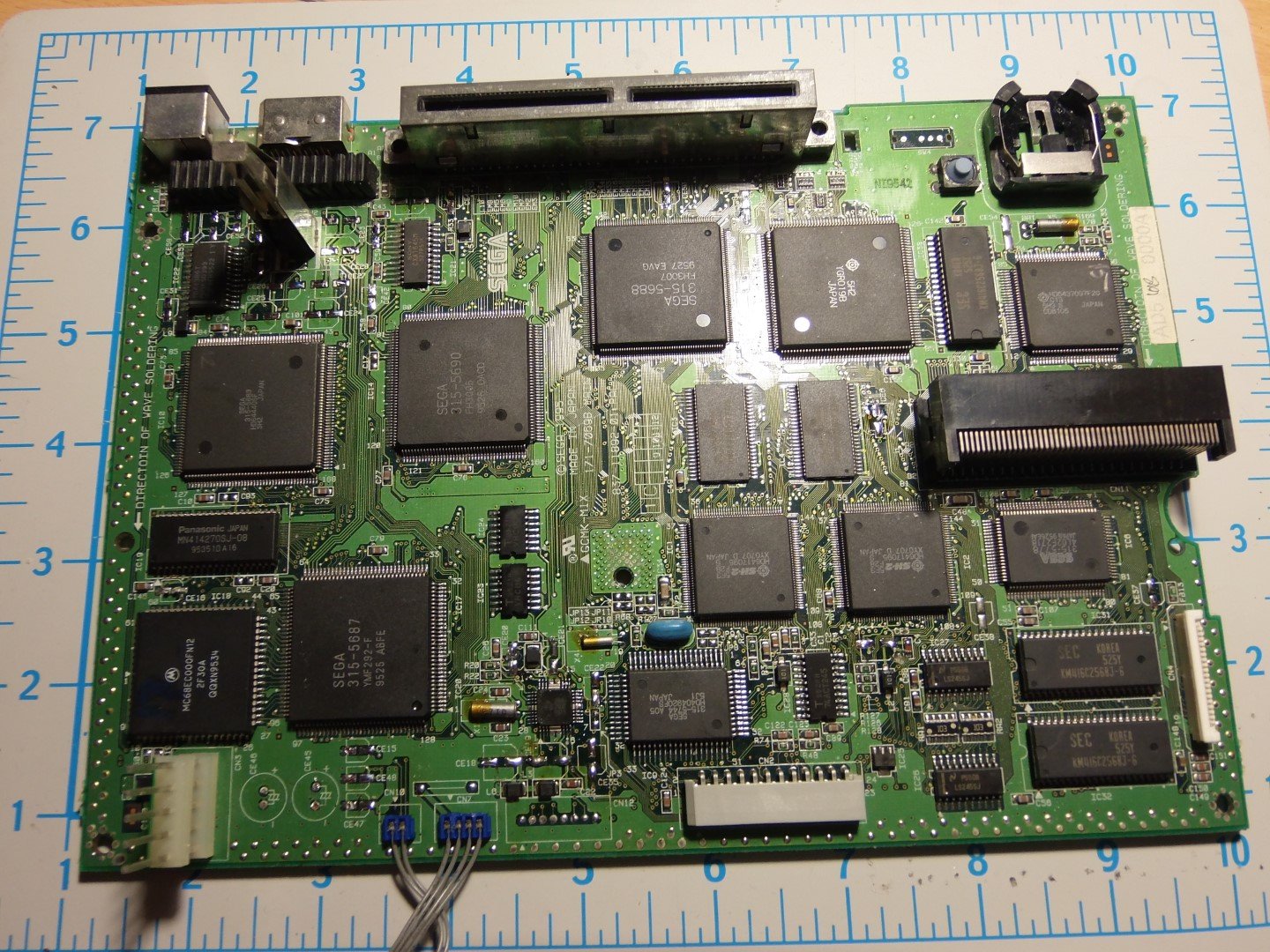

Μετα. Μου πηρε λιγοτερο απο ενα λεπτο να πετυχω αυτο το αποτελεσμα, κατι που στο παρελθον δεν καταφερνα ουτε με μιση ωρα τριψιμο σαν παλαβος.

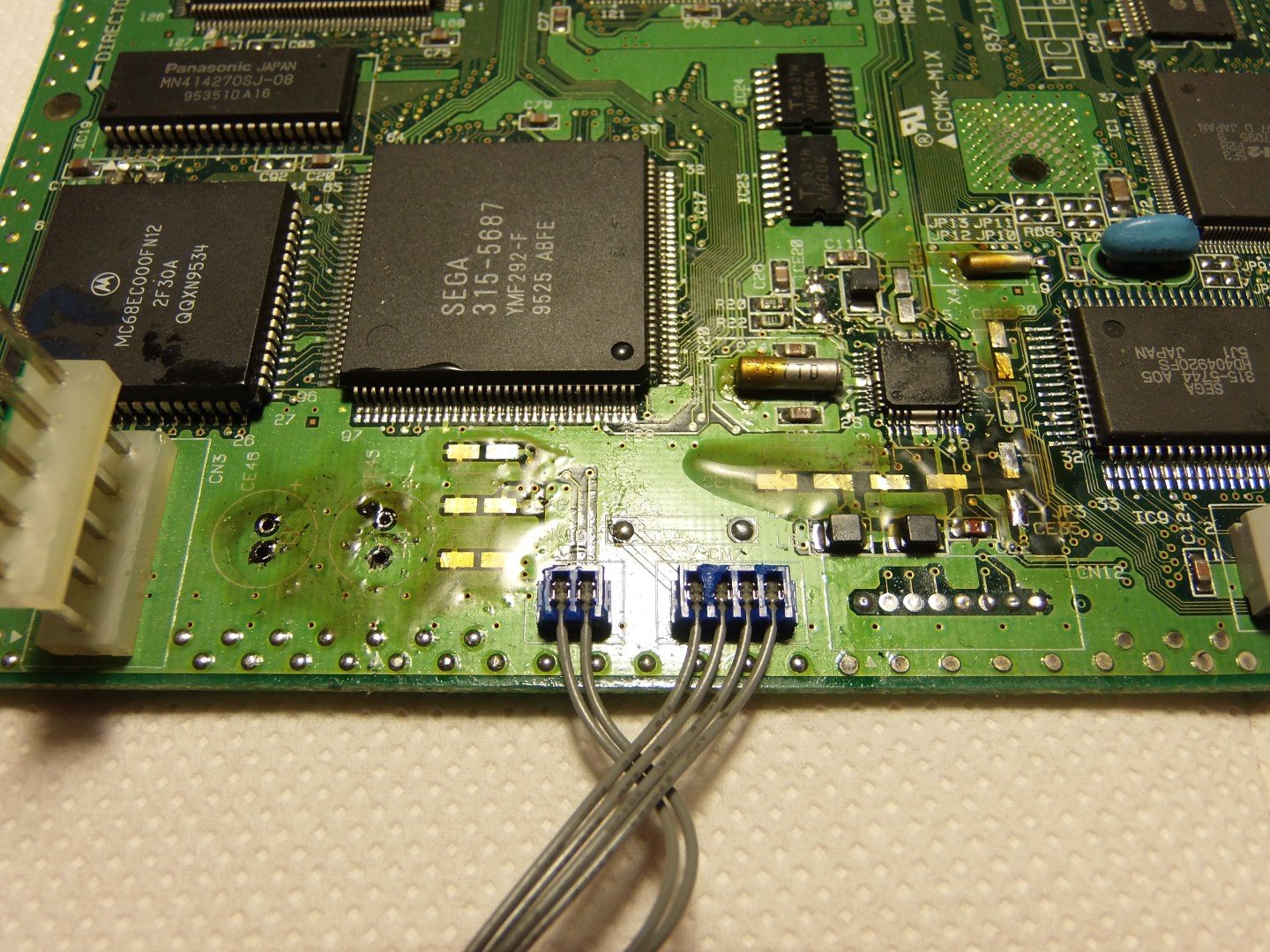

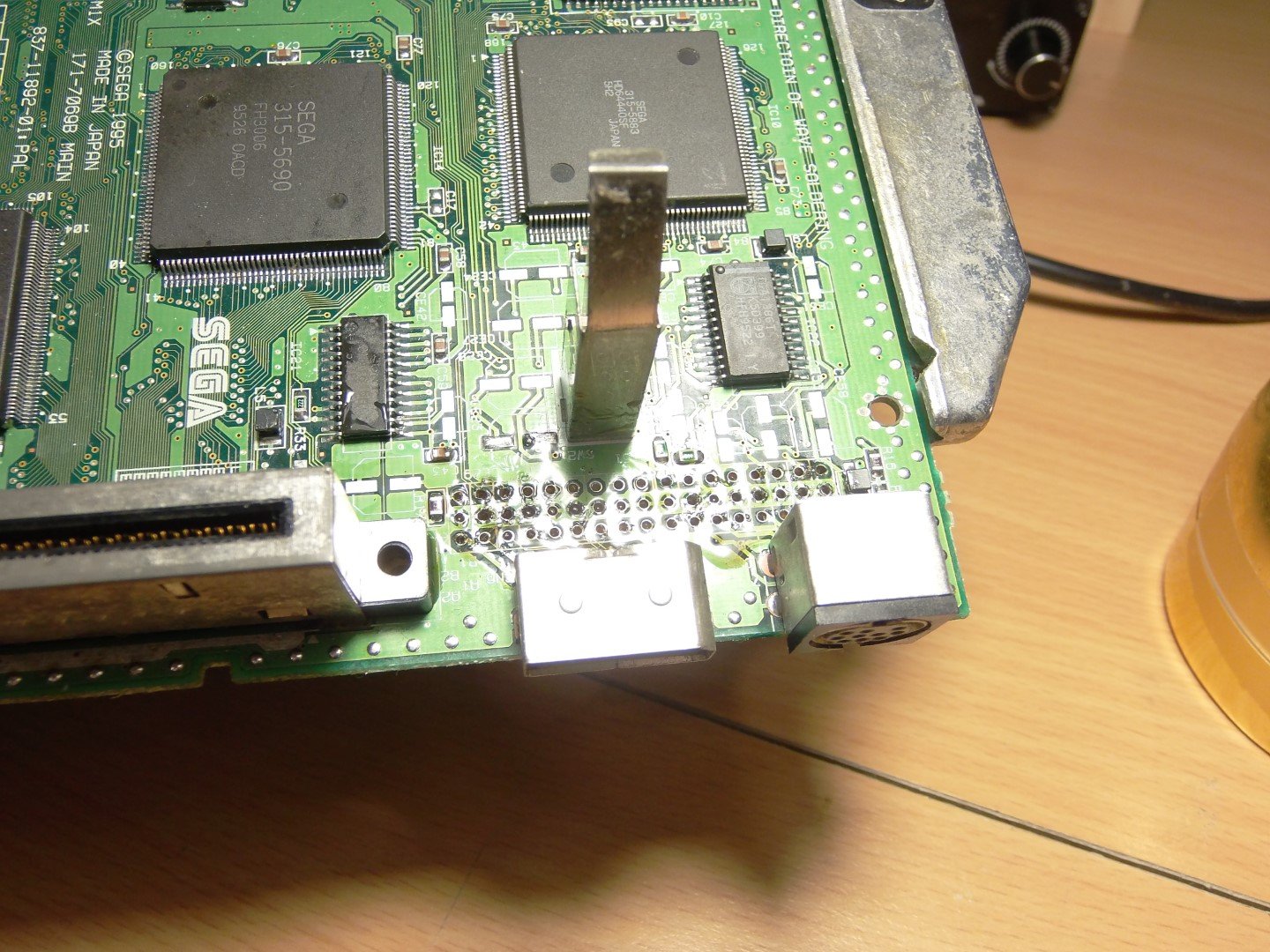

Με την μεθοδο του κοψιματος, η αφαιρεση των πυκνωτών διάρκεσε μονο μερικα λεπτα και ηταν πανευκολη, ακομα και σε δυσκολα σημεια. Φυσικα καταφερα να την κανω την πατατα, αφου οταν αφαιρούσα τα ποδαρακια με το κολλητήρι, καποια στιγμη ακουμπησα καμποσα απο τα φιλτρα EMI.
Στην συνέχεια, καταφτάνουν οι πυκνωτές και πολλαπλασιάζονται τα προβλήματα!
Αρχικά ο χρόνος αυτος ηταν μερικά δευτερόλεπτα, αλλα οσο πέρναγε ο καιρός μεγάλωνε, με αποτέλεσμα πλεον να φτάσει στα αρκετά λεπτά. Προσπαθώντας να διαγνώσω το πρόβλημα, εκανα τράμπα το τροφοδοτικό με την backup κονσόλα μου, αλλα δεν αλλαξε κατι. Στο σημειο αυτο θα ειχα μεταφέρει το Rhea στην backup κονσολα, αλλα αυτη εχει 21pin motherboard και δεν ειναι συμβατη.
Η αποψη μου ειναι οτι πιθανότατα υπαρχει προβλημα με τους πυκνωτές στο motherboard. Αποφασισα λοιπον να αλλαξω πυκνωτες. Αφαιρεσα το motherboard απο την κονσολα και διαπιστωσα οτι εχω πεσει στην πιο δυσκολη απο ολες τις περιπτώσεις. Υπαρχουν 6-8 παραλλαγές motherboard για saturn και αυτη εδω εχει οχι μονο τους περισσότερους πυκνωτες, αλλα ειναι σχεδον ολοι surface mounted και παρα πολυ κοντα τοποθετημένοι μεταξυ τους.
Ειδικα στην πανω αριστερή γωνια της πλακετας γινεται ενας χαμος απο πυκνωτές, ολοκληρωμένα, τον διακόπτη που ανιχνευει αν εχει ανοιξει το καπακι, φιλτρα ΕΜΙ κλπ. Δύσκολα τα πραγματα αν σκεφτει κανεις οτι δεν εχω ποτε αλλάξει surface mounted πυκνωτες, αλλα ακομα πιο δυσκολο να χαλασω ενα σωρο λεφτα για μια αλλη κονσολα ή ODE συμβατο με την δευτερη μου κονσολα.
Παράγγειλα ενα kit πυκνωτές απο την εταιρια RetroSix και μεχρι να ερθουν ξεκινησα την προεργασία. Απο το wiki της εταιριας Console5 κατέβασα ενα διαγραμμα που εχει τις θεσεις και πολικότητα απο ολους τους πυκνωτες. Επειδη ηταν για την εκδοση NTSC (με εναν πυκνωτη λιγοτερο) εκανα την τροποποίηση, προσθεσα τις τιμές και το τύπωσα.
Έκατσα και επιβεβαίωσα πως ότι ηταν στο χαρτι αντιστοιχεί στην πραγματικότητα.
Έχοντας τεκμηριώσει τους πυκνωτές στο motherboard, ξεκινησα να αφαιρω τους υπάρχοντες. Αρχικα προσπαθησα να το κανω ζεσταίνοντας το ενα ποδαρακι και σηκώνοντας λιγο τον πυκνωτη απο την μια μερια και επαναλαμβάνοντας απο την αλλη. Επειδη αυτο ομως ειναι σχετικα δυσκολο για οσους απο εμας ειναι πλεον σε μια ηλικια και η οραση δεν αυτη που ηταν καποτε,
συν οτι δεν εχω και το πιο σταθερο χερι στον κοσμο, τελικα αλλαξα πορεια. Χρησιμοποιησα το κοφτακι και πιεζοντας τον πυκνωτη προς το motherboard, κοβω οσο πιο κοντα στην βαση γινεται. Πλεον μπορω να απλα να σηκωσω και να απομακρυνω οτι εχει απομεινει απο το σωμα του πυκνωτη και την πλαστικη βαση.
Το μονο που μενει ειναι με το κολλητηρι να αφαιρεσω τα ποδαρακια απο την πλακετα και μετα με την βοηθεια wick να καθαρισω τα pads.
Αφου καθαρισω τα pads εχουν μεινει σε διαφορα σημεια του motherboard υπολλειματα flux. Μονιμος προβληματισμός μου οταν κανω κολλησεις/αποκολλησεις κλπ ειναι πως θα καθαρισω αυτα τα υπολλειματα. Μεχρι τωρα προσπαθουσα με ισοπροπανολη, μπατονετες, οδοντόβουρτσα, χαρτι κλπ χωρις ιδιαίτερη επιτυχία. Αποφασισα να δοκιμασω κανα δυο διαφορετικά προϊόντα καθαρισμου flux, τα ITW Flux-Off και Due-Ci F-02. Το πρωτο ηταν το πιο αποτελεσματικο, αφου με εναν ψεκασμο και ενα απλο καθαρισμα με μπατονετα εφυγε το 95% των υπολειμμάτων. Με ενα δευτερο περασμα εγινε το motherboard λαμπικο. Το F-02 θελει ελαχιστα περισσοτερο καθαρισμα, αλλα οχι τρελη διαφορα. Ενα μεγαλο αρνητικό του Flux-Off ειναι η αποπνικτική χημική μυρωδιά του.
Σε καμια περιπτωση δεν πρεπει κανεις να το χρησιμοποιεί σε μη αεριζόμενους χώρους, και ειδικα οχι οπως εκανα εγω στο σαλόνι μου! Μου πηρε μια μερα να ξεμυρισει ο χωρος και με εκοψε και το κρυο επειδη ειχα συνέχεια ανοιχτά τα παραθυρα.

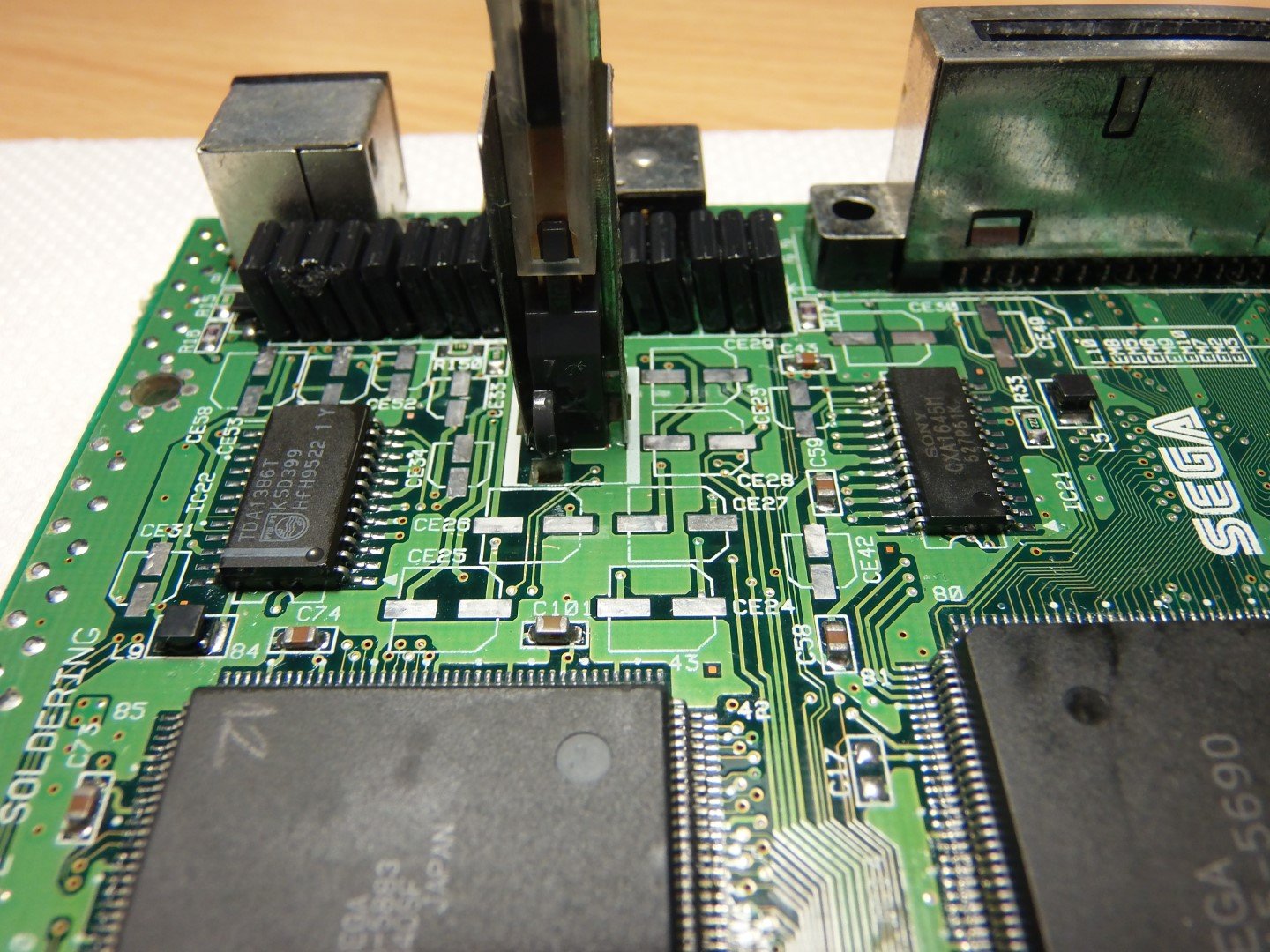

Πριν το καθάρισμα.

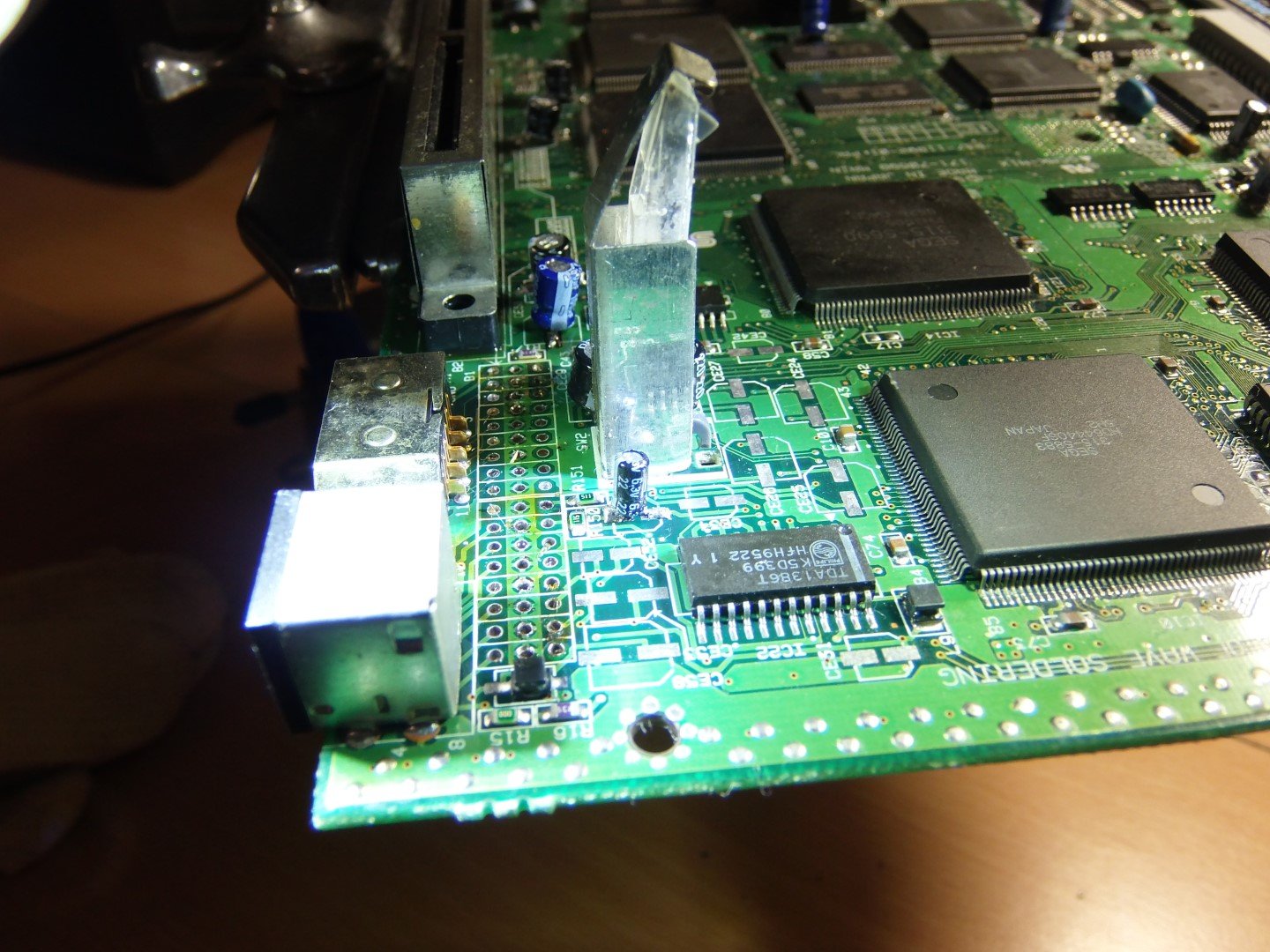

Μετα. Μου πηρε λιγοτερο απο ενα λεπτο να πετυχω αυτο το αποτελεσμα, κατι που στο παρελθον δεν καταφερνα ουτε με μιση ωρα τριψιμο σαν παλαβος.

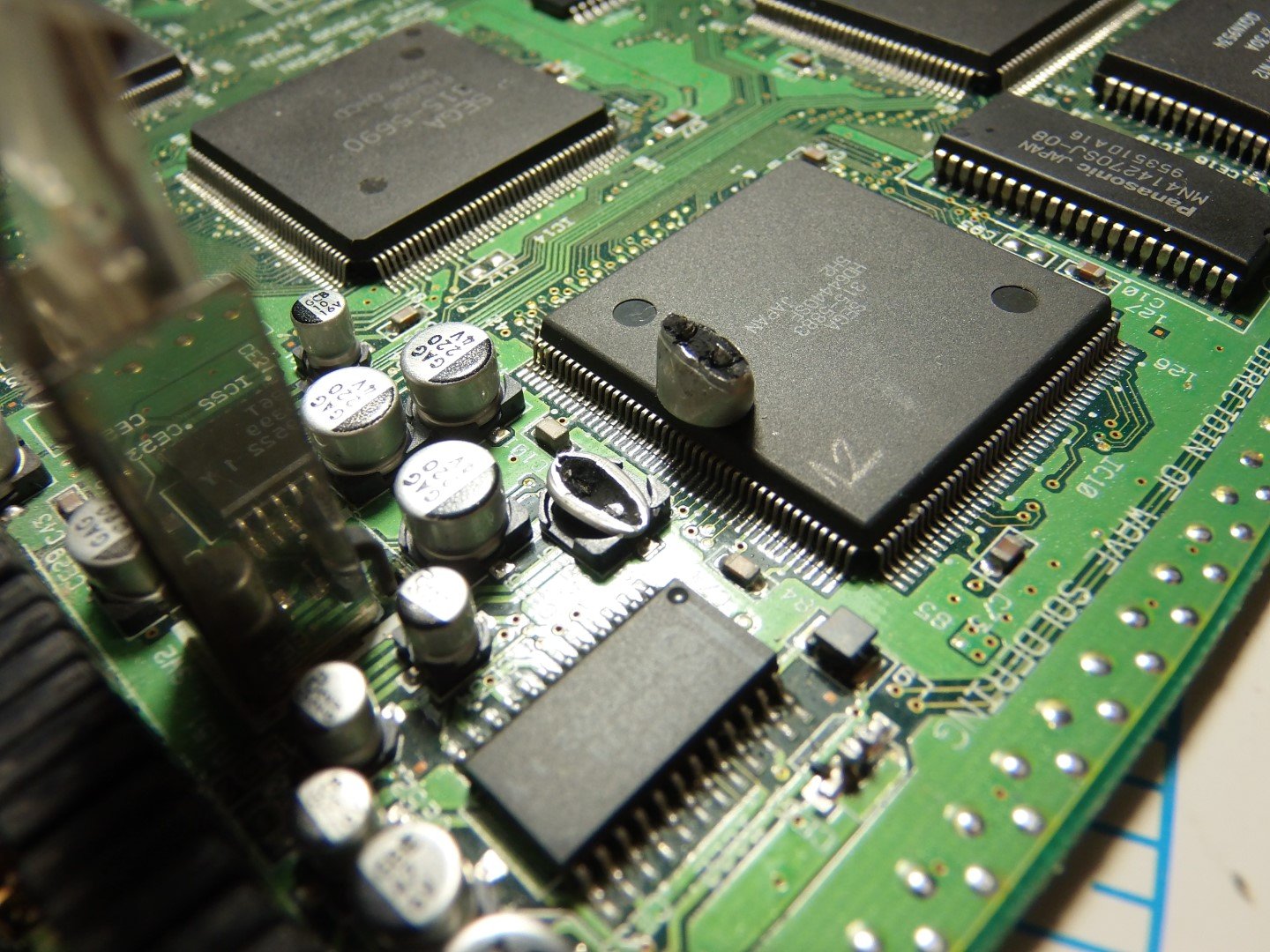

Με την μεθοδο του κοψιματος, η αφαιρεση των πυκνωτών διάρκεσε μονο μερικα λεπτα και ηταν πανευκολη, ακομα και σε δυσκολα σημεια. Φυσικα καταφερα να την κανω την πατατα, αφου οταν αφαιρούσα τα ποδαρακια με το κολλητήρι, καποια στιγμη ακουμπησα καμποσα απο τα φιλτρα EMI.
Στην συνέχεια, καταφτάνουν οι πυκνωτές και πολλαπλασιάζονται τα προβλήματα!
Τελευταία επεξεργασία:

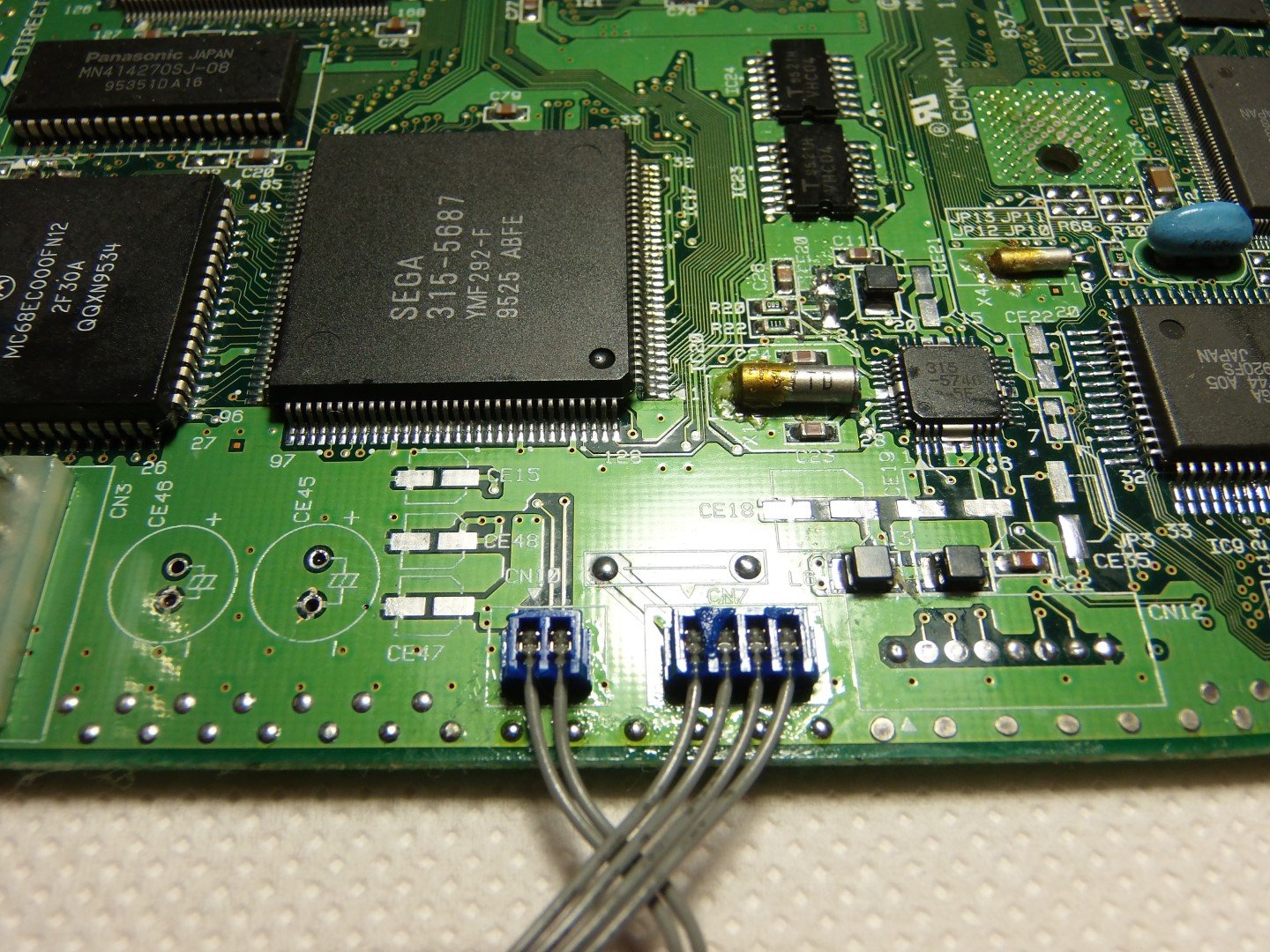

Δυστυχως πλεον το saturn δεν λειτουργει καθολου. Οταν το αναβω δειχνει μαυρη οθονη, αλλα αυτο ειναι το μονο σημειο ζωης. Μετρησα τις τασεις απο το τροφοδοτικο, την συνεχεια απο το βυσμα a/v εως τα φιλτρα emi και απο τα φιλτρα emi προς τους πυκνωτες, αλλα οι διαγνωστικες μου ικανοτητες φτανουν εως εδω. Δοκιμασα και composite καλωδιο, με το ιδιο ακριβως αποτελεσμα.

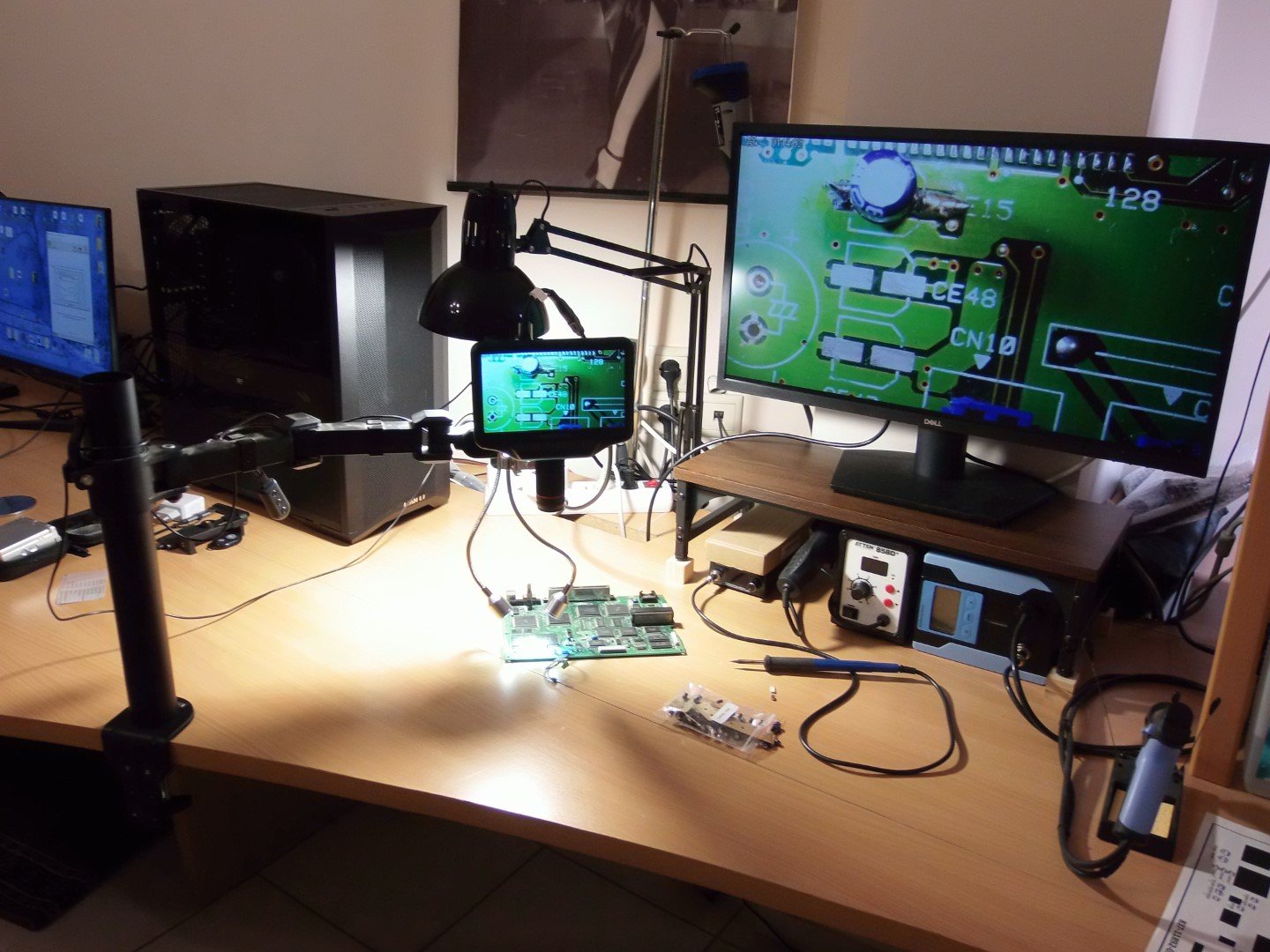

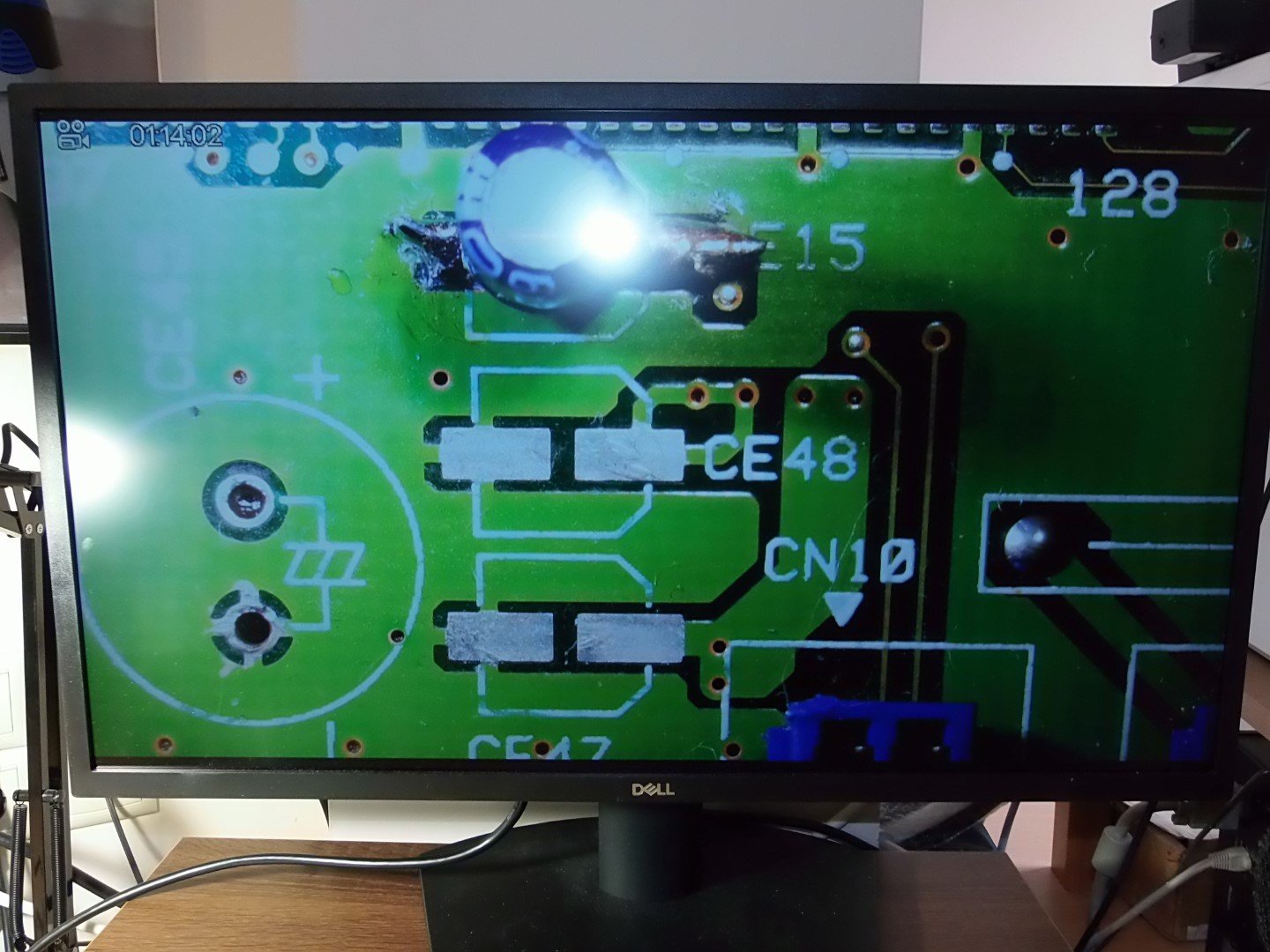

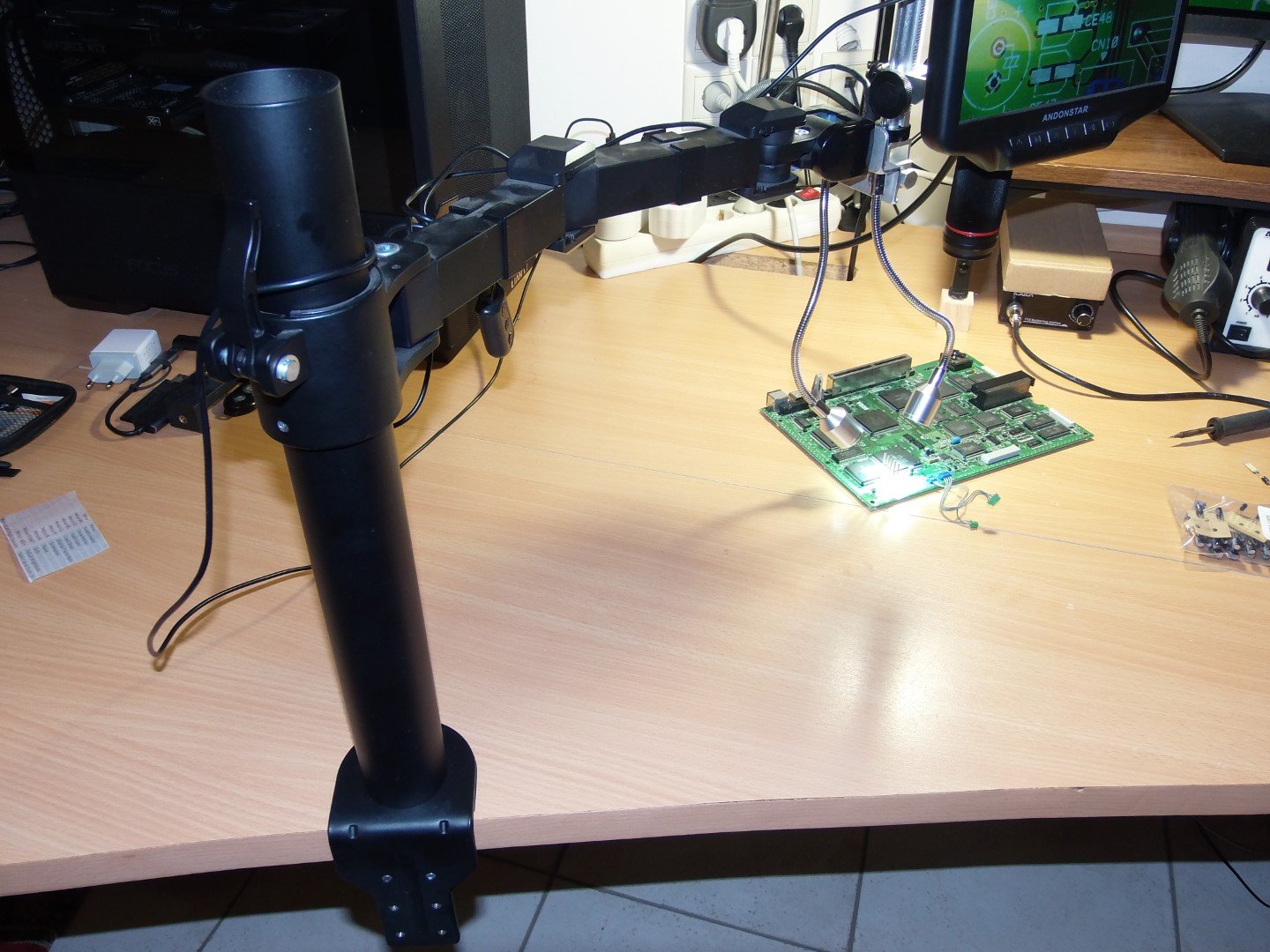

Επισης ειμαι ερωτευμενος με το μικροσκοπιο. Καταπληκτικο εργαλειο!
