Απο τον Knute, τον δημιουργο του εξαιρετικου GD-Emu, τωρα ερχεται ενας ODE (Optical Drive Emulator) για το Saturn. Αναλογα πιο μοντελο εχουμε, επιλεγουμε μεταξυ Rhea (Model 1 με 20 pin drive) και Phoebe (για ολες τις αλλες περιπτωσεις). Τα δυο ODE ειναι λειτουργικα ισοδυναμα.

Στο πακετακι μας ερχεται εκτος απο την πλακετα του ODE, μια καλωδιοταινια 20 pin (μπορει κανεις να την χρησιμοποιησει προαιρετικα αντι για την καλωδιοταινια του ιδιου του Saturn) και 2 σετ αποστατες (αναλογα με το μοντελο saturn χρησιμοποιουμε αυτον που ταιριαζει).


Στο πανω μερος της πλακετας του ODE διακρινουμε εκτος απο την υποδοχη της καρτας SD το βυσμα τροφοδοσιας ρευματος και το ZIF βυσμα 20 pin για την καλωδιοταινια δεδομενων. Επιπλεον εχουμε solder points για την τροφοδοσια ρευματος και το προαιρετικο αυτοματο μηχανισμο region switching. τελος εχουμε τον κλασσικο μικροδιακοπτη που μας επιτρεπει την αλλαγη disc image κατα την λειτουργια του ODE.


Στο κατω μερος εκτος απο ολα τα ολοκληρωμενα του κυκλωματος βρισκει κανεις 3 solder pads που ειναι μερος του προαιρετικου μηχανισμου αλλαγης region. Πρεπει να πουμε οτι η ποιοτητα της πλακετας ειναι υποδειγματικη.


Η Rhea δεχεται καρτες SDHC εως 32GB, φορματ FAT32 και υποστηριζει images τυπου CDI, CCD/IMG/SUB, MDS/MDF και ISO (σκετα χωρις CUE). Οπως και στο GD-Emu, τα images μπαινουν σε φακελους αριθμημενους απο το 1 (δηφιους εως και τετραψηφιους). Το ονομα του αρχειου δεν εχει σημασια, φτανει να ειναι σωστη η καταληξη.

Ας ριξουμε μια ματια στην εγκατασταση, η οποια ειναι εξαιρετικα απλη. Στο κατω μερος της κονσολας μας ξεβιδωνουμε 5 βιδες.



Γυριζουμε την κονσολα μας προσεκτικα οψη και αφαιρουμε το πανω καπακι.


Αποσυνδεουμε τα καλωδια τροφοδοσιας και δεδομενων απο το οπτικο μπλοκ και το αφαιρουμε (καμια βιδα!).


Αφου τοποθετησουμε τους σωστους αποστατες για την κονσολα μας, τοποθετουμε την Rhea στην θεση της και συνδεουμε το ενα καλωδιο τροφοδοσιας και την καλωδιοταινια δεδομενων και ειμαστε ετοιμοι!


Πριν ξεκινησω να χρησιμοποιω την κονσολα εκανα ενα firmware update στην πιο προσφατη εκδοση. Παρολο που υποτιθεται οτι δεχεται μονο μεχρι 32GB SDHC καρτες, εγω δεν ειχα κανενα προβλημα να χρησιμοποιησω μια Kingston SDXC 64GB, αφου την φορμαρα φυσικα σε FAT32.

Εδω συναντησα και την μεγαλυτερη δυσκολια σε ολη την υποθεση. Εχω τρεις πληρεις συλλογες Saturn images (TosecIso, Redump και Scene) και καμια απο τις τρεις δεν ειναι σε καποια μορφη που να την δεχεται η Rhea! Ετσι αναγκαστικα να μετατρεψω τα υπαρχοντα images χρησιμοποιοντας την λειτουργια batch convert του Ultraiso. Επελεξα να τα κανω ολα MDF/MDS.

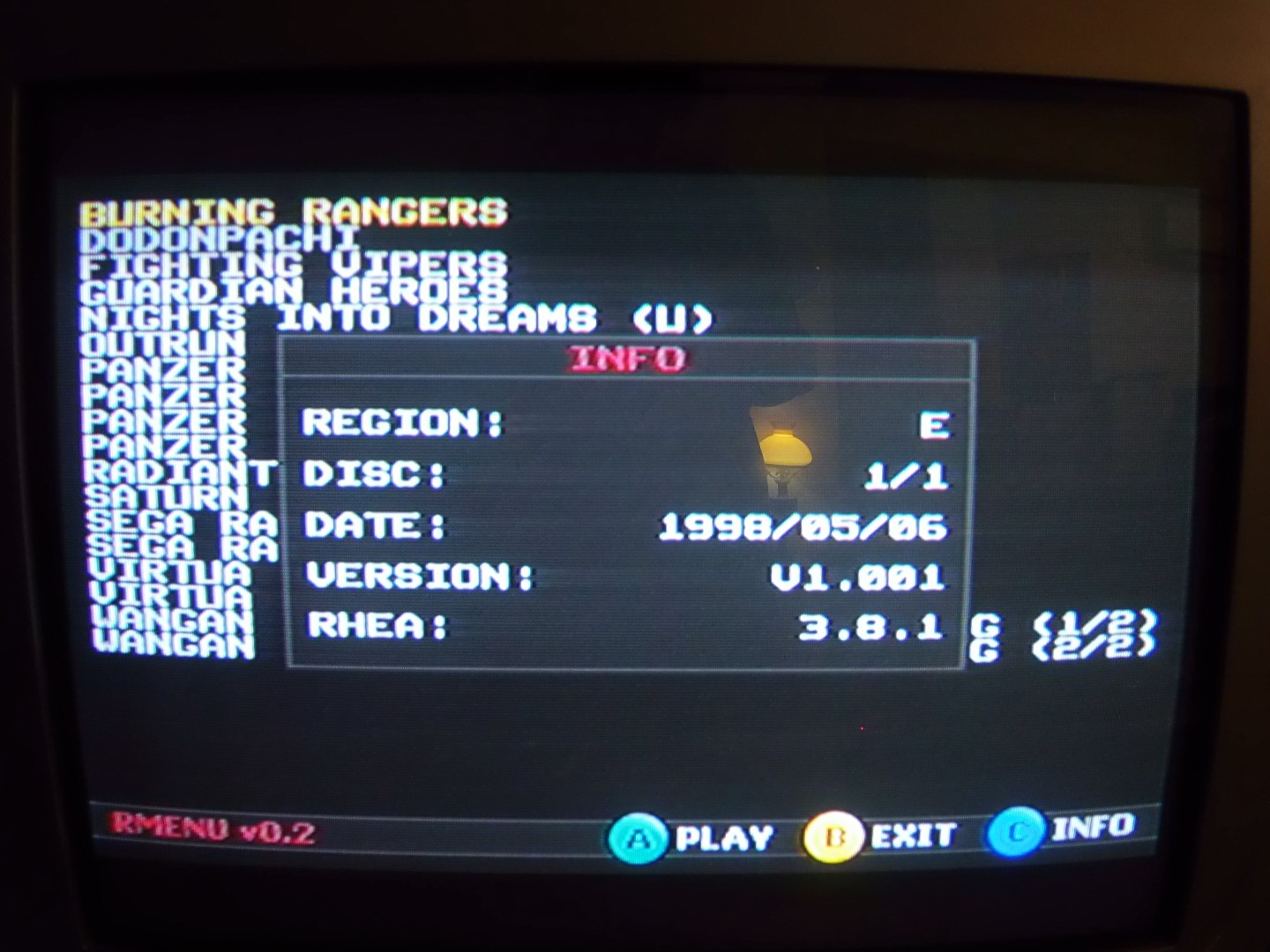

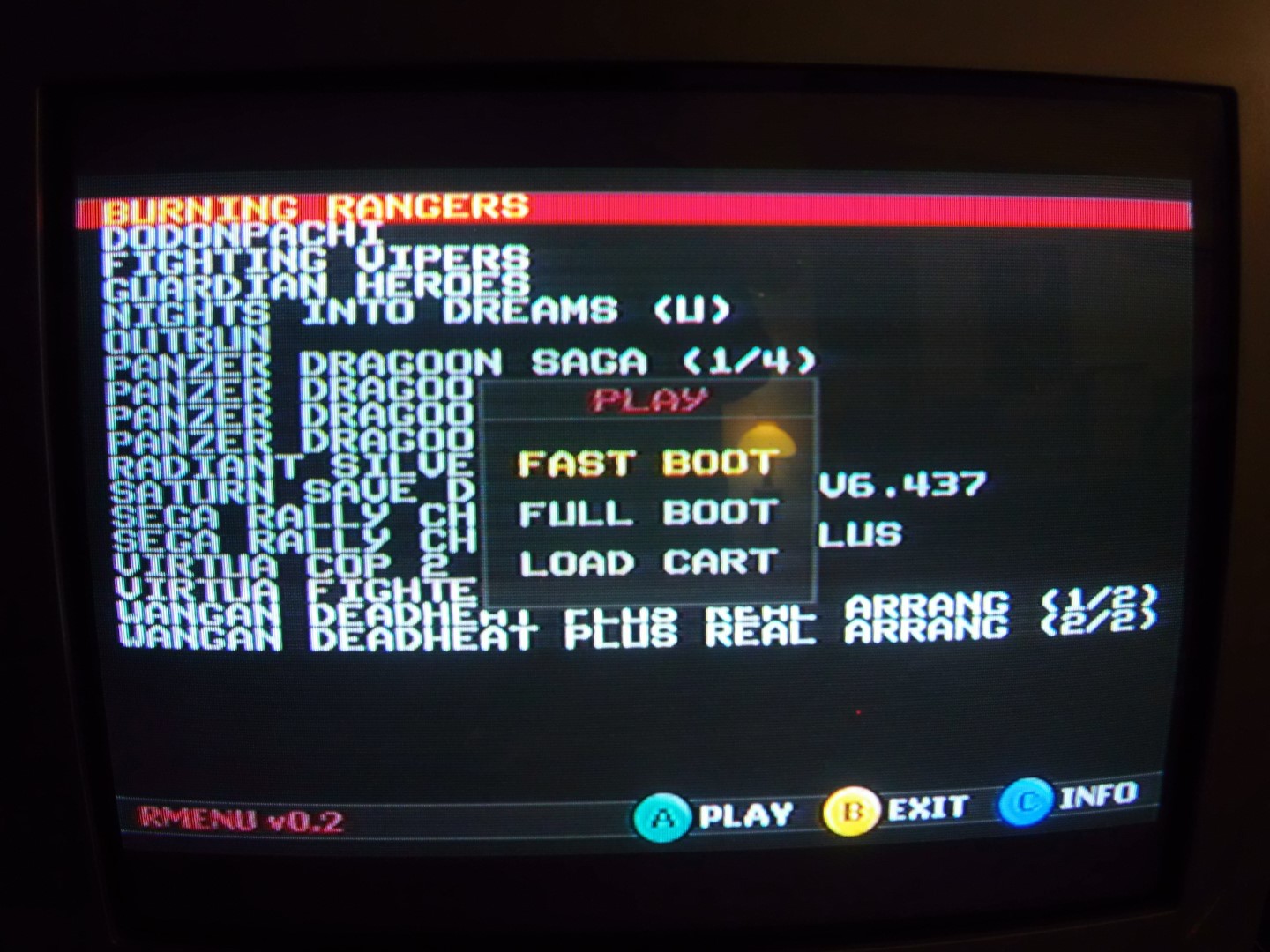

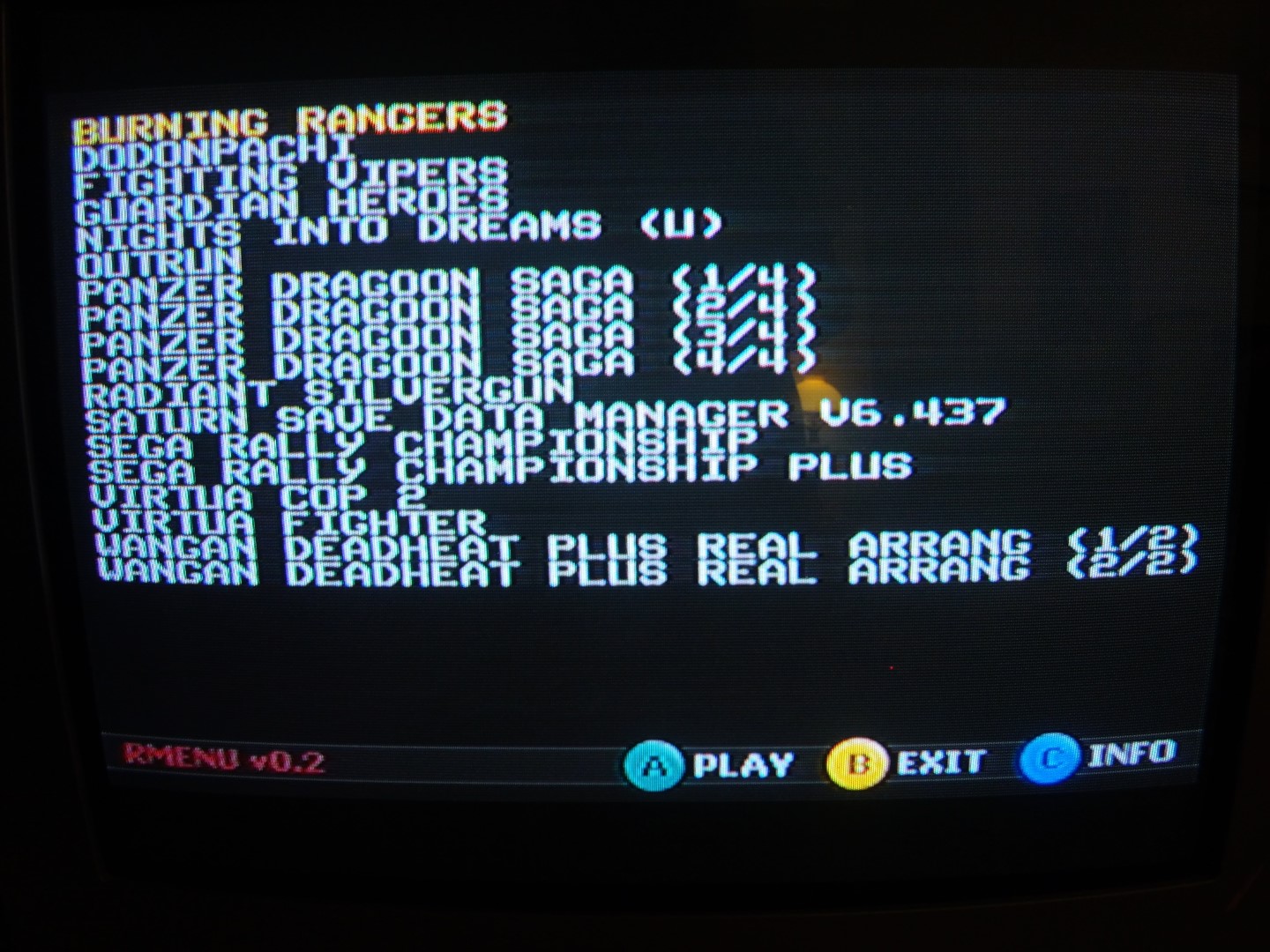

Ενα τελευταιο βημα στην διαμορφωση της καρτα μας ειναι να χρησιμοποιησω το προγραμμα Rmenu που δημιουργει ενα ISO με ενα menu με τα περιεχομενα της καρτας μας για να επιλεγουμε χωρις την χρηση του μικροδιακοπτη! Τοποθετουμε το Rmenu στον πρωτο φακελο, βαζουμε την καρτας μας στην υποδοχη και αναβουμε την κονσολα!

Rmenu



Guardian Heroes



Nights into dreams


Virtua Cop 2


Ολα τα παιχνιδια που δοκιμασα ειναι Europe PAL. Αν βαλουμε απευθειας αλλου region images η κονσολα θα αρνηθει να τα παιξει, οπως αν ειχαμε βαλει αλλου region δισκακια. Παρακατω θα δουμε πως μπορουμε να αντιμετωπισουμε το θεμα αυτο και αλλα ενδιαφεροντα πραγματα που μπορει να κανει κανεις με το ODE!


Συνημμένα

Τελευταία επεξεργασία:

Wally

Retired Admin
Joined
19 Ιαν 2006
Μηνύματα
25.316
Αντιδράσεις
2.650
Ειναι αυτο που λιγουρευομαι μετα το OSSC!!!

Ωραια παρουσιαση. Καλο λιωσιμο σου ευχομαι


freaktmp

Expert
Joined
20 Απρ 2009
Μηνύματα
7.070
Αντιδράσεις
2.982
Ας ριξουμε λοιπον μια ματια στο πως μπορουμε να αντιμετωπισουμε το θεμα region στο Saturn με το Rhea.

Ο πρωτος τροπος ειναι να χρησιμοποιησουμε τον μηχανισμο αλλαγης region του Rhea. Για αυτο θα πρεπει να γινει μια επεμβαση στο motherboard του saturn και να κολληθει ενα καλωδιο στο Rhea. Αν και δεν ειναι το πιο πολυπλοκο πραγμα στον κοσμο για την ωρα δεν το εκανα.

Δευτερος τροπος ειναι να patchαρουμε τα images για να αλλαξουμε το region με το προγραμμα Saturn Region Patcher. Η διαδικασια ειναι απλη και γρηγορη, αλλα καμια φορα δεν πιανει. Παρολο που αλλαξα region στην ιαπωνικη εκδοση του Dondonpachi, το Saturn λεει οτι το region δεν ταιριαζει με της κονσολας.

/monthly_2018_02/large.image_147572.jpg.a531bbcd11d86d489fa201c925b7aa0a.jpg

Sega Rally αμερικανικη εκδοση.



Τριτος τροπος ειναι φυσικα το Action Replay. Εδω, στην εκδοση Plus 4M Auto, μας δινει την δυνατοτητα να παιξουμε οποιοδηποτε region θελουμε. Ακομα και το Dondonpachi που ανεφερα παραπανω επαιξε κανονικα με το Action Replay. Απλα πρεπει πρωτα να βγουμε στο CD Player του Saturn, να φορτωσουμε το RMenu και μετα να τρεξουμε το παιχνιδι.

Action Replay Plus 4M Auto






Dondonpachi ιαπωνικη εκδοση.

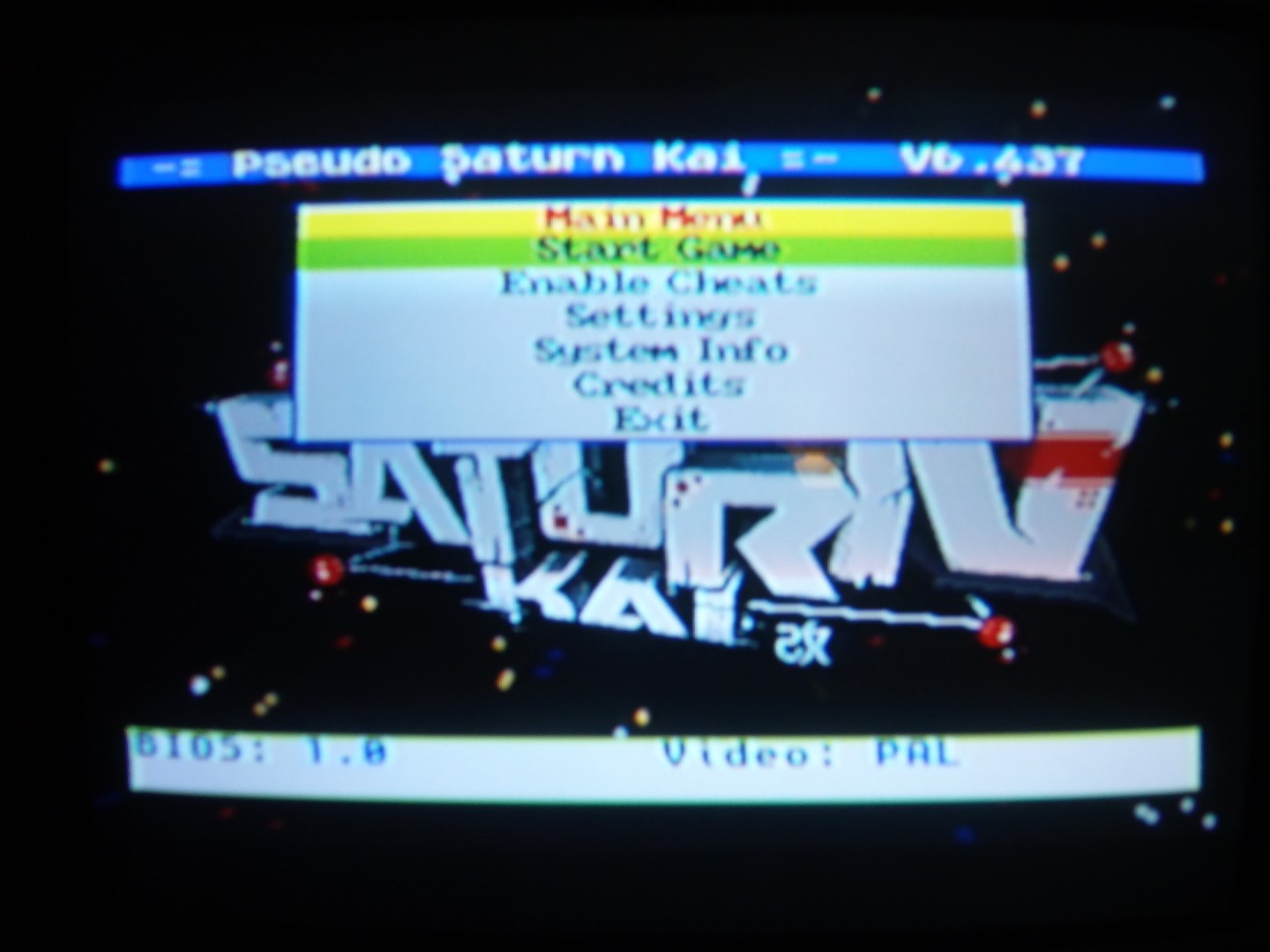

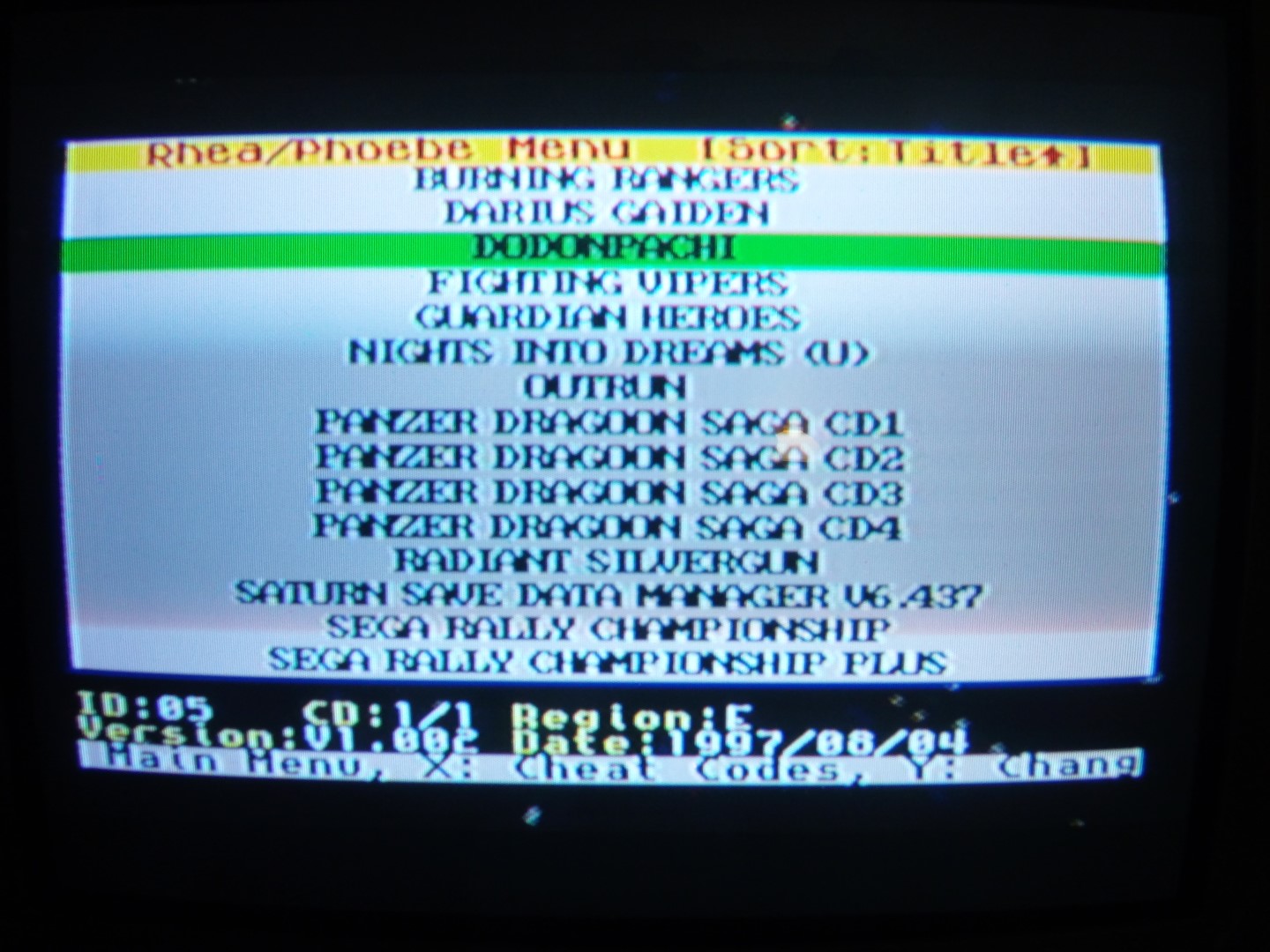

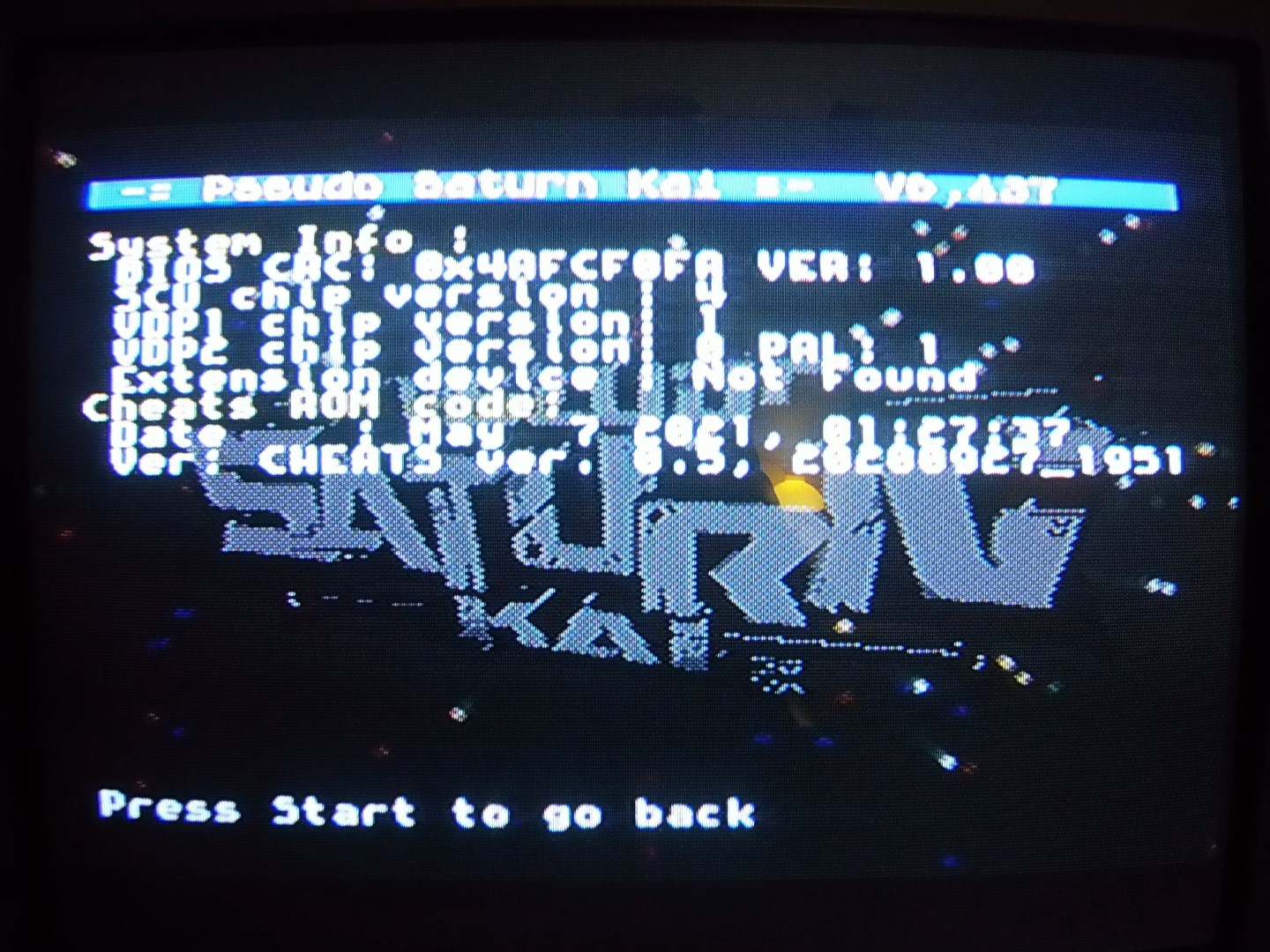

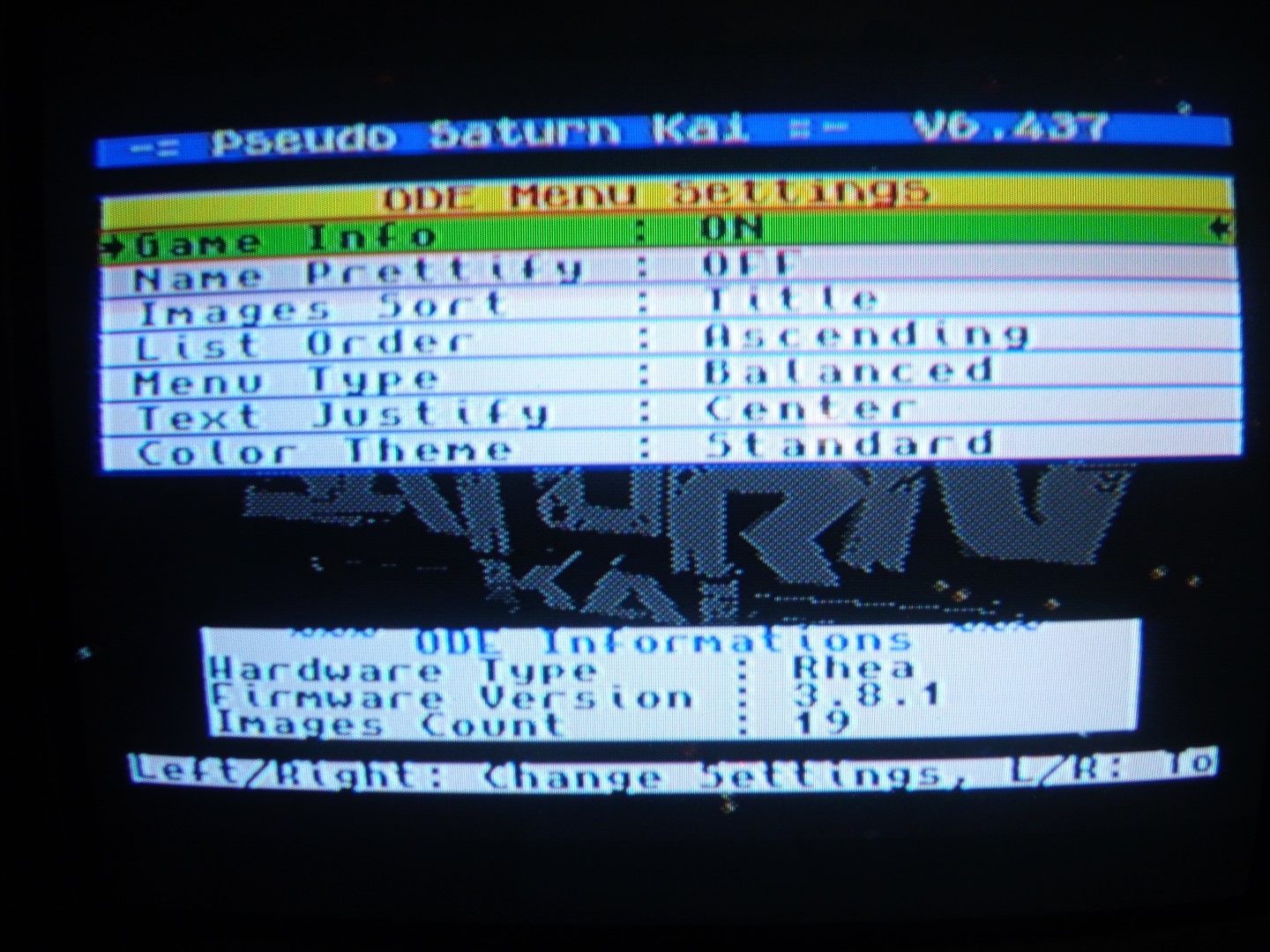

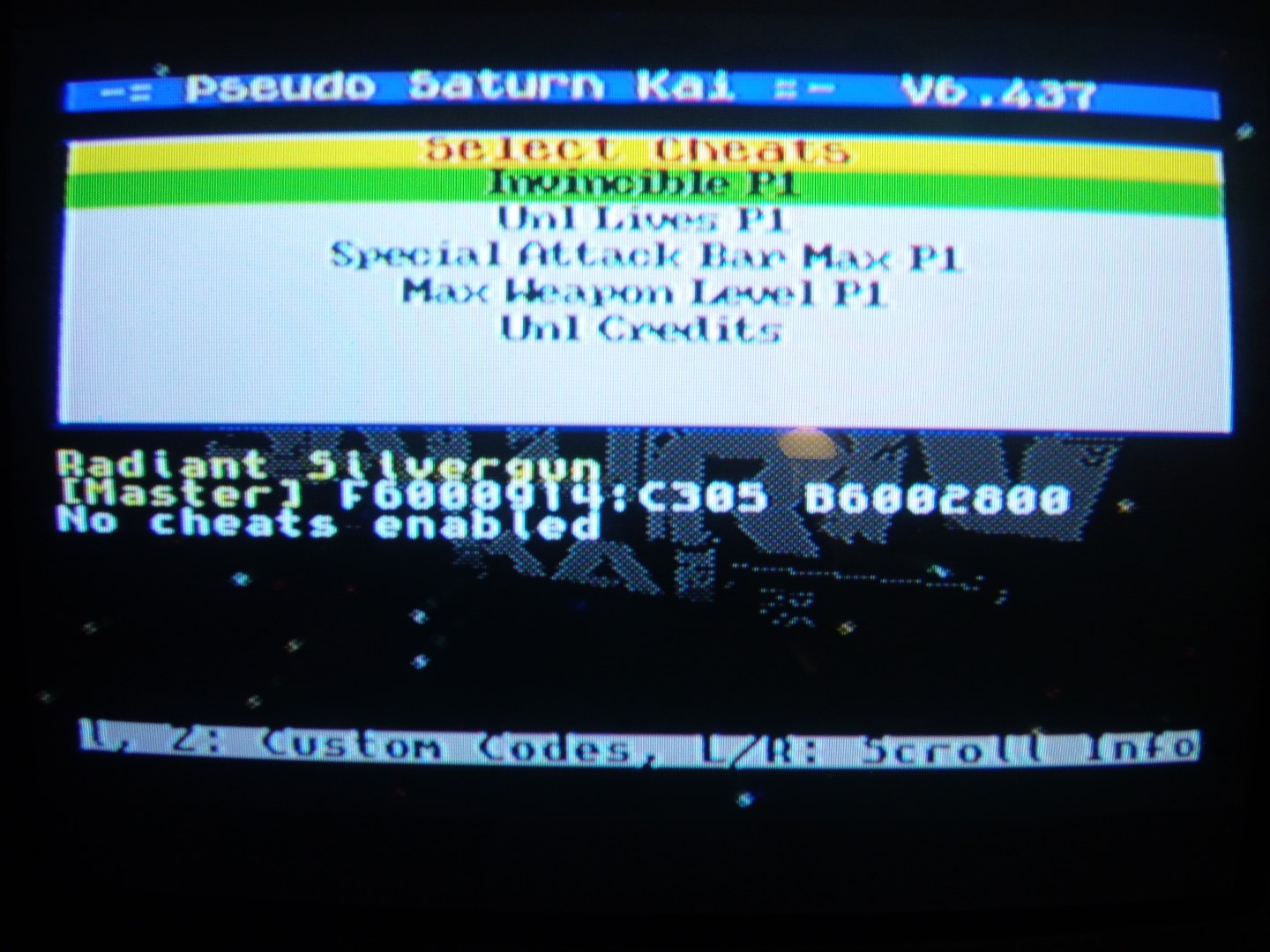

Τι αλλο μπορει να κανει κανεις με το Rhea ODE του; Φυσικα να τρεξει homebrew! Θα ριξουμε μια συντομη ματια στο Pseudo Saturn Kai που ειναι μια συλλογη απο χρησιμα εργαλεια για την διαχειρηση των saves και οχι μονο για το Saturn. Συμπεριλαμβανει και τoν flasher για να προγραμματισουμε το Pseudo Saturn σε cartridges οπως το Action Replay, κλπ.




Πριν κλεισουμε πρεπει να αναφερουμε το εξαιρετικο site του δημιουργου του Rhea που εχει λεπτομερέστατες οδηγιες για την εγκατασταση και χρηση της συσκευης. Πραγματικα κανουν αυτο που αλλιως μπορει να ηταν μια πολυπλοκη διαδικασια παιχνιδακι! Μακαρι να βλεπαμε πιο συχνα τετοιας υψηλής ποιότητας documentation.

Δεν χρειαζεται να πουμε τιποτα παραπανω. Absolute must have!
