Πληκτρολόγιο ERGODATA

  • Έναρξη μίζας Έναρξη μίζας freaktmp
  • Ημερομηνία έναρξης Ημερομηνία έναρξης
Μπραβο Γρηγορη

Ωραιος Nemo. Και για οσους δεν γνωριζουν τι εστι Wildcard...

Το εγχειρίδιο του WILD-XT


και του ERGODISK+, ενός άλλου καινοτόμου για την εποχή του, προϊόντος της ERGODATA.




Τελευταία επεξεργασία από έναν συντονιστή:
:bow2:

Ανελπιστο!!!

Wally είπε:
Μπραβο Γρηγορη
Ωραιος Nemo. Και για οσους δεν γνωριζουν τι εστι Wildcard...
Thanks Πανο!!! :bow2:

NIOBH είπε:
Το εγχειρίδιο του WILD-XT
Προβολή συνημμένου 130907Προβολή συνημμένου 130908

και του ERGODISK+, ενός άλλου καινοτόμου για την εποχή του, προϊόντος της ERGODATA.

Προβολή συνημμένου 130909Προβολή συνημμένου 130911
Τι εκπληξη ηταν αυτη Νιοβη??Ειχες wild xt?Εαν θες βοηθεια στο scanning εδω ειμαστε!!

Τ

Πότε είπαμε ξεκινάει το σκανάρισμα ;;;;;; ;)

Από το εγχειρίδιο του WILD XT, o πίνακας περιεχομένων:

WILD XT-contents-p3.jpg

και τρεις χαρακτηριστικές σελίδες:

WILD XT-ti-2.jpg

WILD XT-contents-p1.jpg

WILD XT-contents-p2.jpg

WILD XT-intro.jpg

WILD XT-ti-1.jpg

Τελευταία επεξεργασία από έναν συντονιστή:
Προβολή συνημμένου 131205

Nemo είπε:
Wally είπε:
  • H Gigatronics δεν κατασκευαζε switching τροφοδοτικά. Στα υπολοιπα μονο προϊόντα της εβαζε Linear τροφοδοτικά δικής της κατασκευής. Το συγκεκριμενο σχεδιαστηκε κατα παραγγελια και κατασκευαζοταν από την Ελληνική εταιρεια HYPERCON με εδρα την Καλλιθεα (την ειχαν δύο συνεταιροι ο Κος Βαλσαμοπουλος και καποιος αλλος)
angel_grig είπε:
O stelios-1978 εχει κανει μια εξαιρετικη παρουσιαση του Ergodata wild xt στο iamretro! Aξιζει να το δειτε!!!



Aπ οτι φαινεται Gigatronics και Εrgodata προμηθευοταν τα τροφοδοτικα τους απο την ιδια πηγη.




Nemo είπε:
Και για οσους λιγους αναρρωτηθηκαν

"Τι να απεγινε αραγε η Hypercon" η ελληνικη κατασκευαστρια τροφοδοτικων τοσο της Gigatronics οσο και της Εrgodata ????

Prior to Netcom, Mr. Valsamopoulos was the Founder and Managing Director of Hypercon SA, a power supply company acquired by Netcom.

http://www.netcominc.com/


Προέλευση

https://www.google.gr/webhp?sourceid=chrome-instant&ion=1&espv=2&ie=UTF-8#safe=off&q=%22Valsamopoulos%22+%22Hypercon+SA%22
(mirrored κι εδω μια κι αφορα αμφοτερες τις εταιριες)


Τελευταία επεξεργασία από έναν συντονιστή:
Πρόσφατα έπεσε στα χέρια μου ένα τροφοδοτικό από real arcade cab (πολύ παλιό, κάπου τέλη 80s)....λειτουργούσε άψογα αλλά με ξέρετε ;) ..το άνοιξα για ένα re cap / καθάρισμα και μαντέψτε τι έγραφε πάνω της η πλακέτα του (με μεγάλα, ωραία, ευανάγνωστα γράμματα)...Ναι ! Σωστά ... HYPERCON και MADE IN GREECE :D , με την ίδια γραμματοσειρά και με την ίδια κίτρινη μελάνη...Τυχαίο ; Δε νομίζω ! :D

Off topic/Hypercon mode on

επίσης πριν 20-25 χρόνια δεν θα επέλεγα meanwell παλμοτροφοδοτικό αλλά Ελληνικό της Hypercon (που έκανε εξαγωγές παλμοτροφοδοτικών)

+1 για την HyperCon. Και η Motorola στους αναμεταδοτες χρησιμοποιουσε της HyperCon, ασχετα αν εμπαινε αυτοκολλητο "made in USA".

Ο κ. Θωμας (?Βαλσαμόπουλος?) υπηρξε μεγαλος δασκαλος.
Προέλευση >>> http://www.hlektronika.gr/forum/showthread.php?t=85992&p=772768&viewfull=1#post772768

Off topic/Hypercon mode off

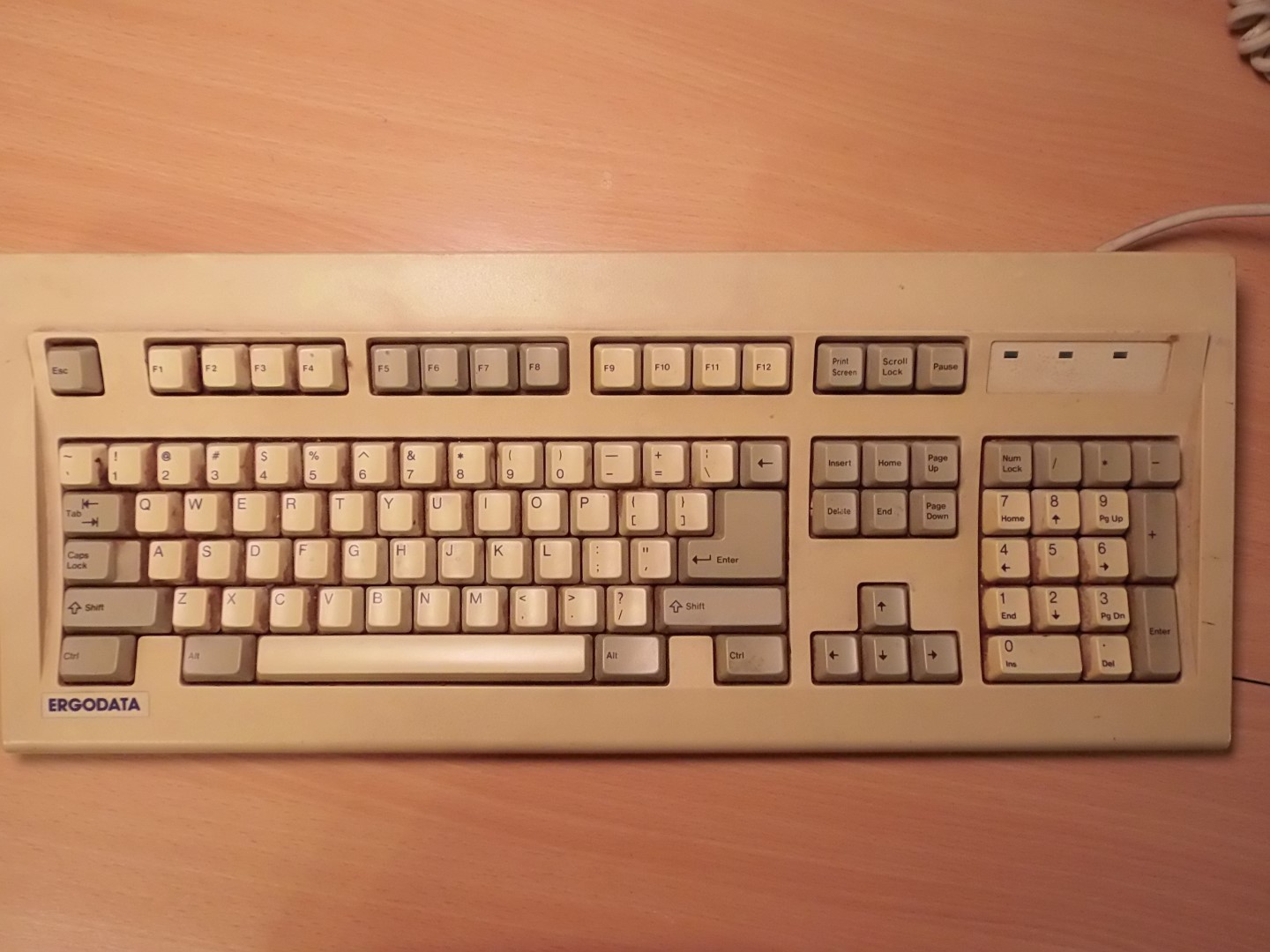

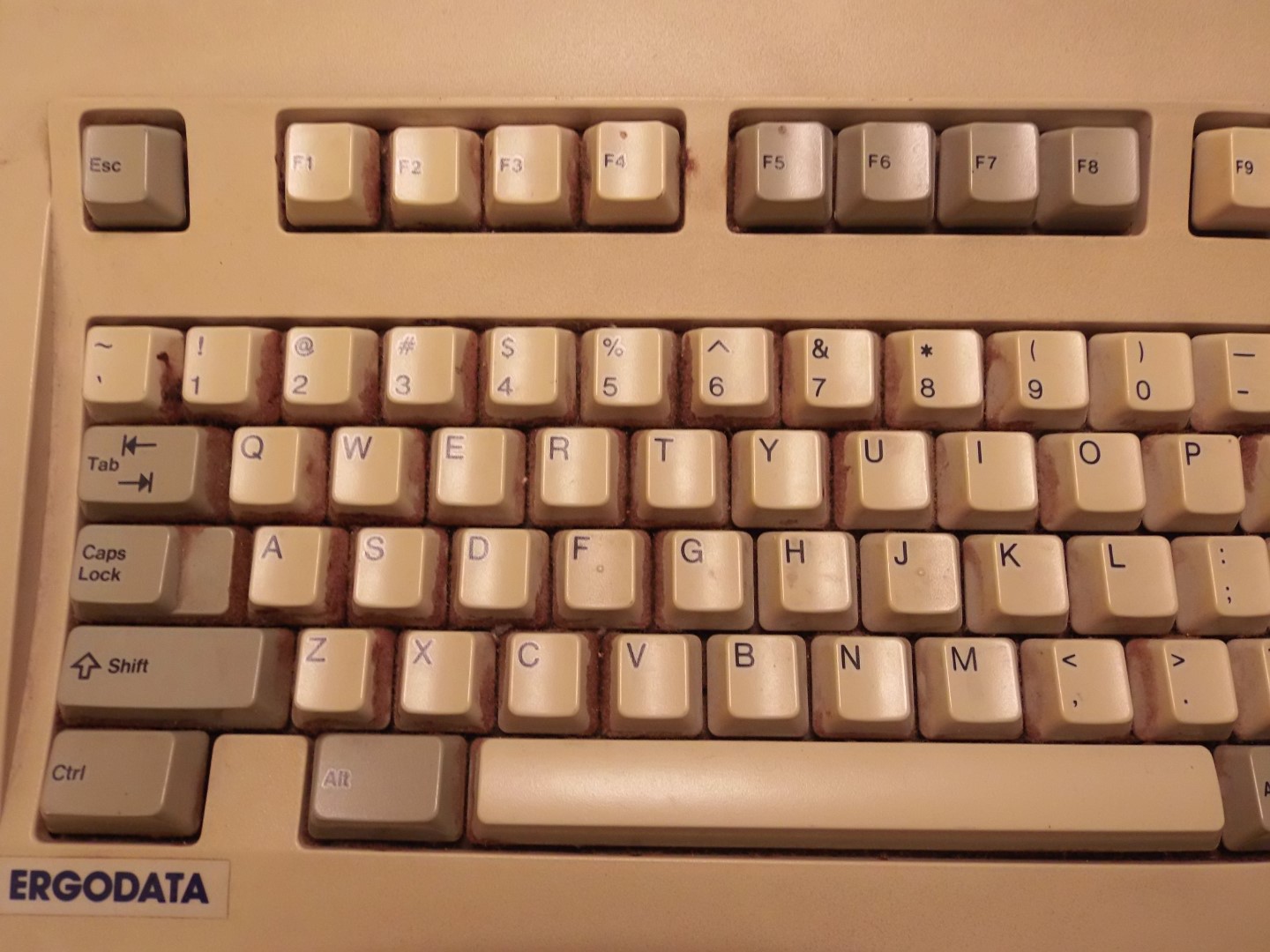

Πριν κανα δυο χρονια δοκίμασα το πληκτρολογιο και διαπίστωσα οτι δουλεύουν μονο μερικα πληκτρα και αυτα οχι πολυ καλα.



Μια πιο κοντινη ματια δειχνει οτι ειναι ιδιαιτερα βρώμικο και οτι καποια πληκτρα μενουν μονιμα πατημενα. Αποφασισα οτι καποια στιγμη θα προσπαθησω να το επαναφέρω σε λειτουργική κατάσταση.



Ηρθε λοιπον η ωρα. Τι το ηθελα ομως; Για να σας προϊδεάσω, να μια φωτογραφία μου κατα την διάρκεια της αποσυναρμολόγησης.


Ας δουμε την διαδικασία.

Ξεκινησα αφαιρώντας ολα τα πληκτρα. Επειδη δεν εχω εκεινο το μαραφέτι που χρησιμοποιούν οι πληκτρολογιακιδες για να αφαιρούν πληκτρα, χρησιμοποίησα ενα ισιο κατσαβίδι και πολυ υπομονή.

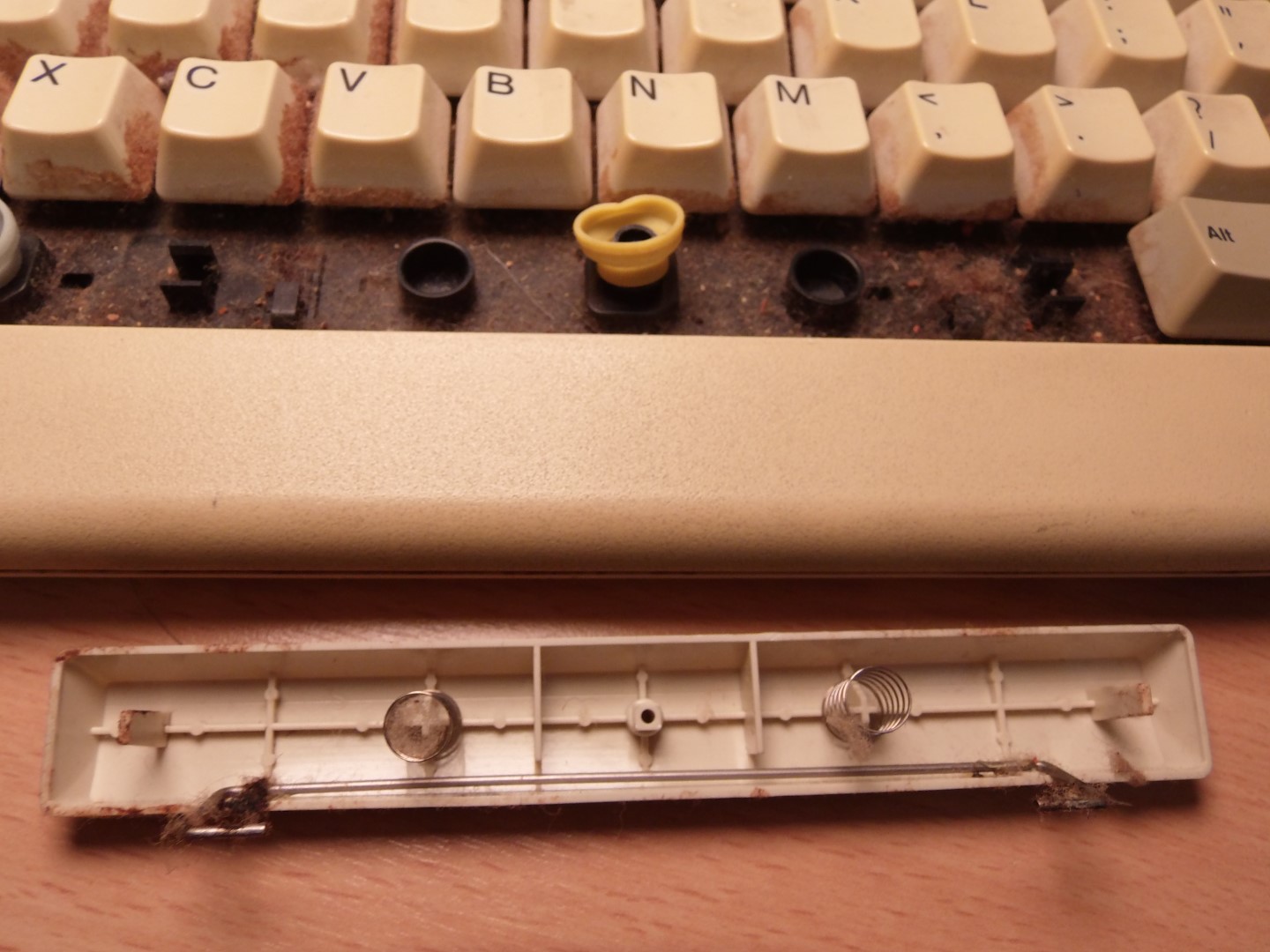

Τα μεγαλυτερα πληκτρα εχουν μεταλλικες μπαρες που τα σταθεροποιούν. Το space εχει και μπαρα και δυο ελατήρια.

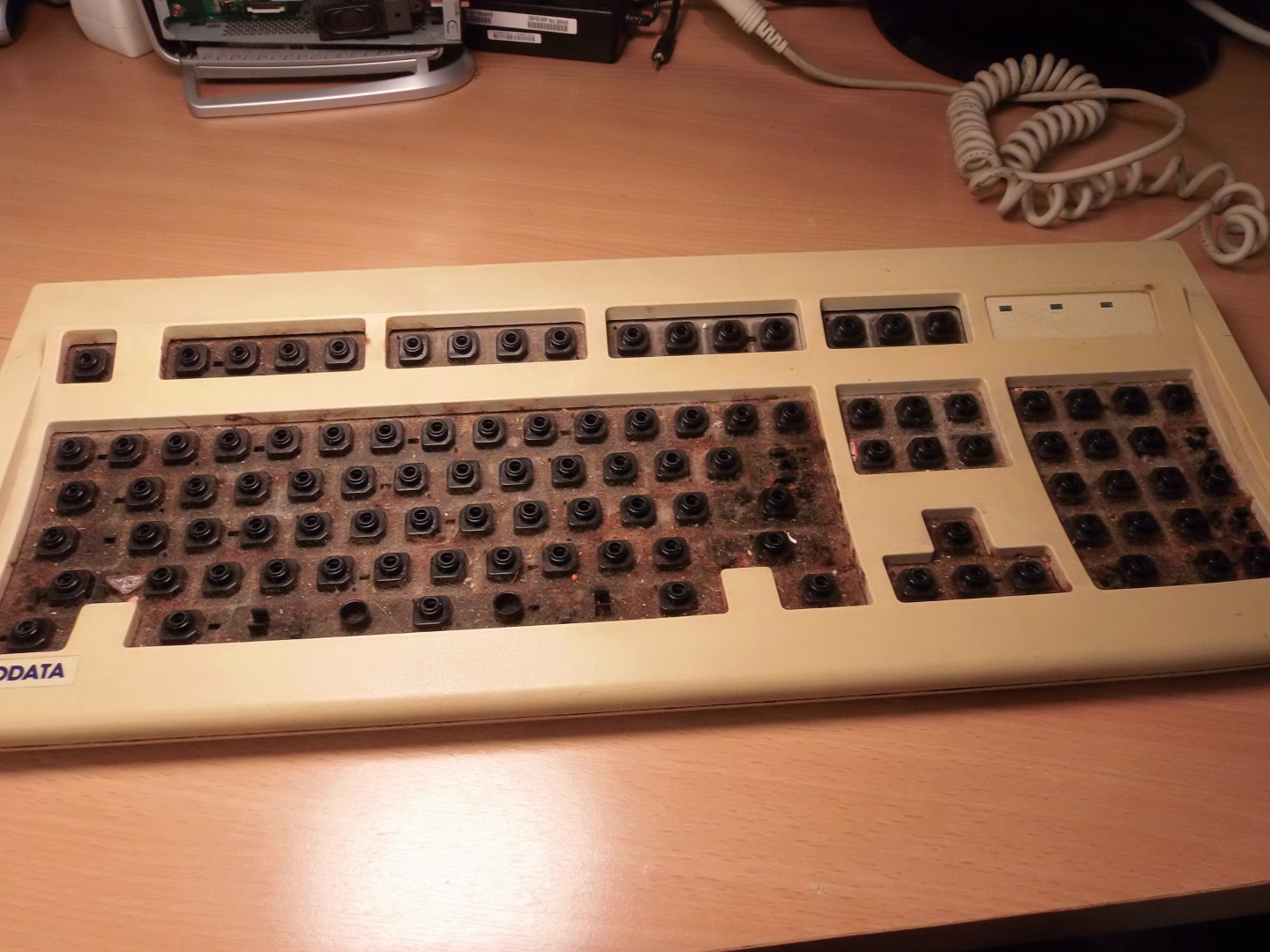

Μετα απο πολυ προσπάθεια ολα τα πληκτρα εχουν βγει.

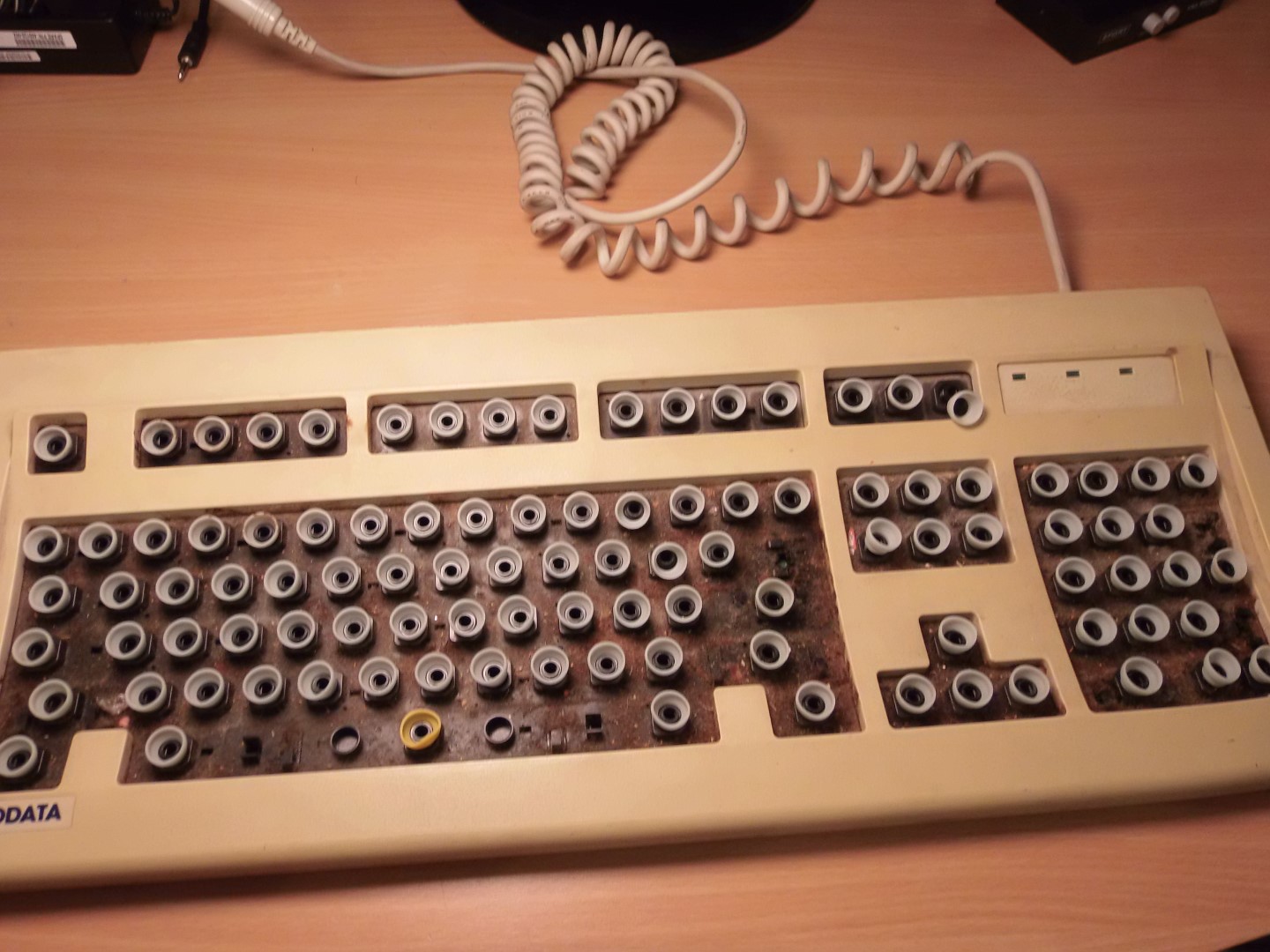

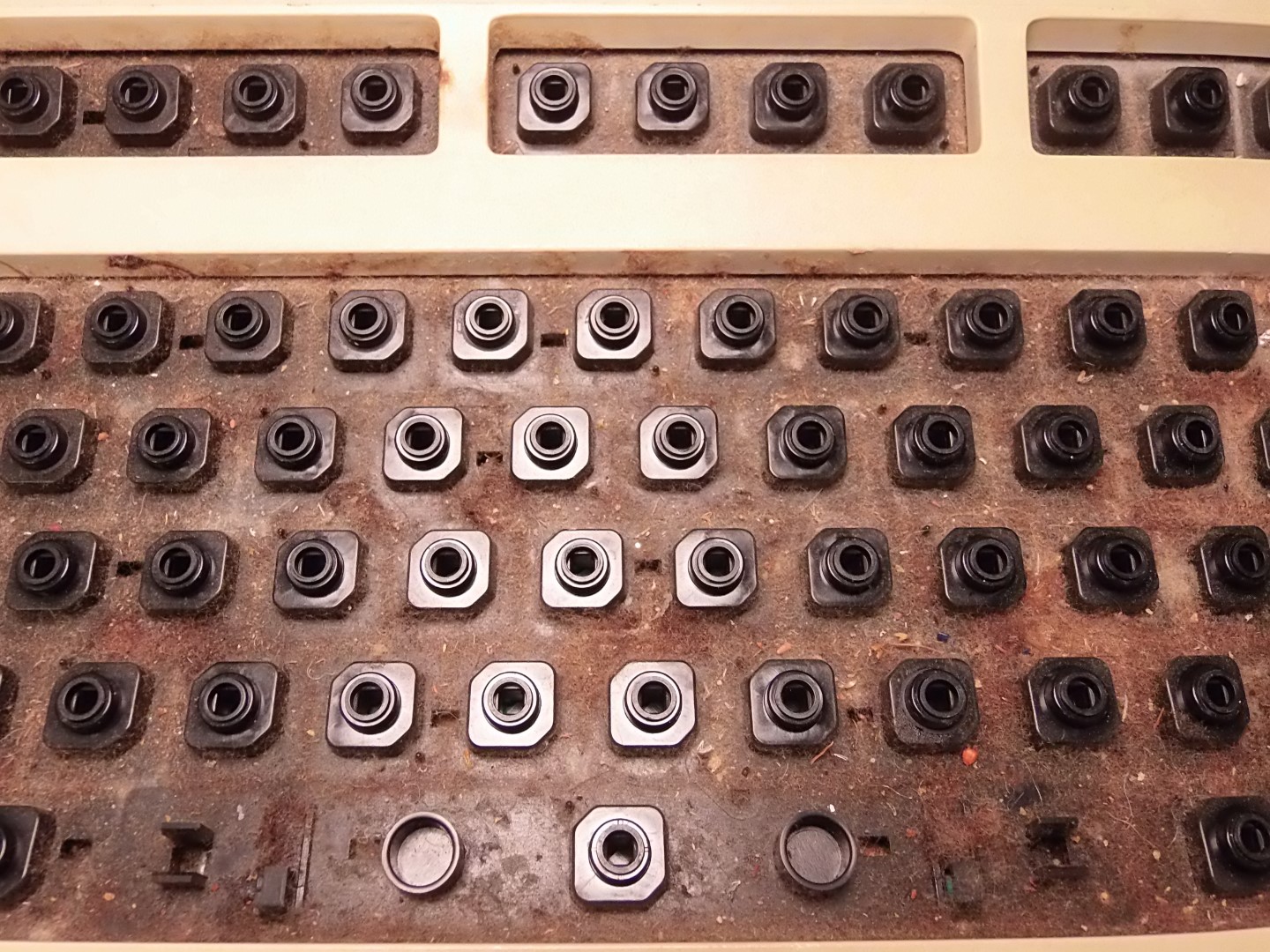

Αυτο που αποκαλυφθηκε ειναι φρικιαστικό.




Επομενο βημα να αφαιρέσω τους λαστιχένιους θόλους. Και εδω χρειαζεται προσοχη, γιατι ενω οι περισσότεροι βγαινουν ελεύθερα, καποιοι εχουν κολλήσει με την βαση λογο βρωμιάς.

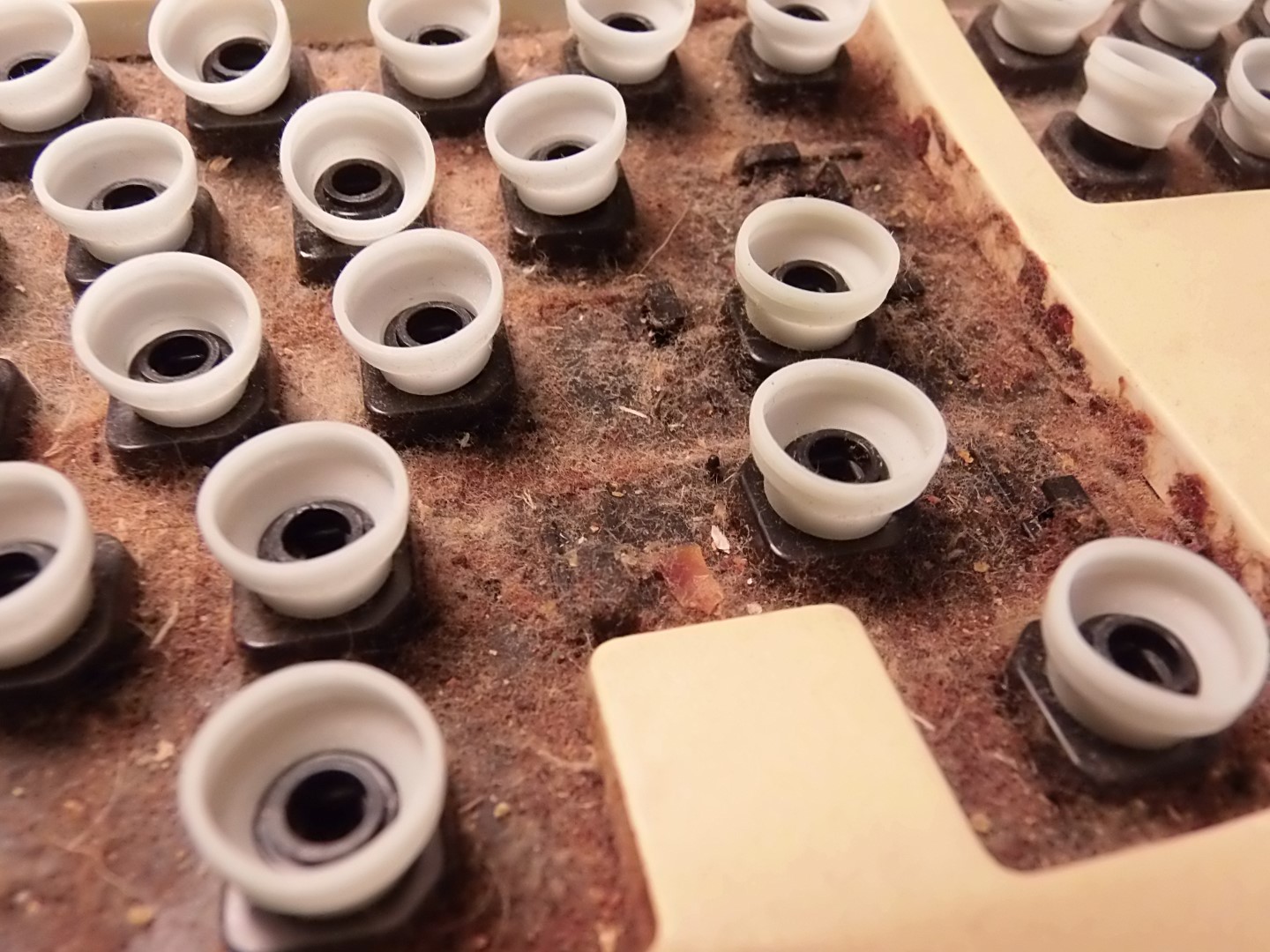

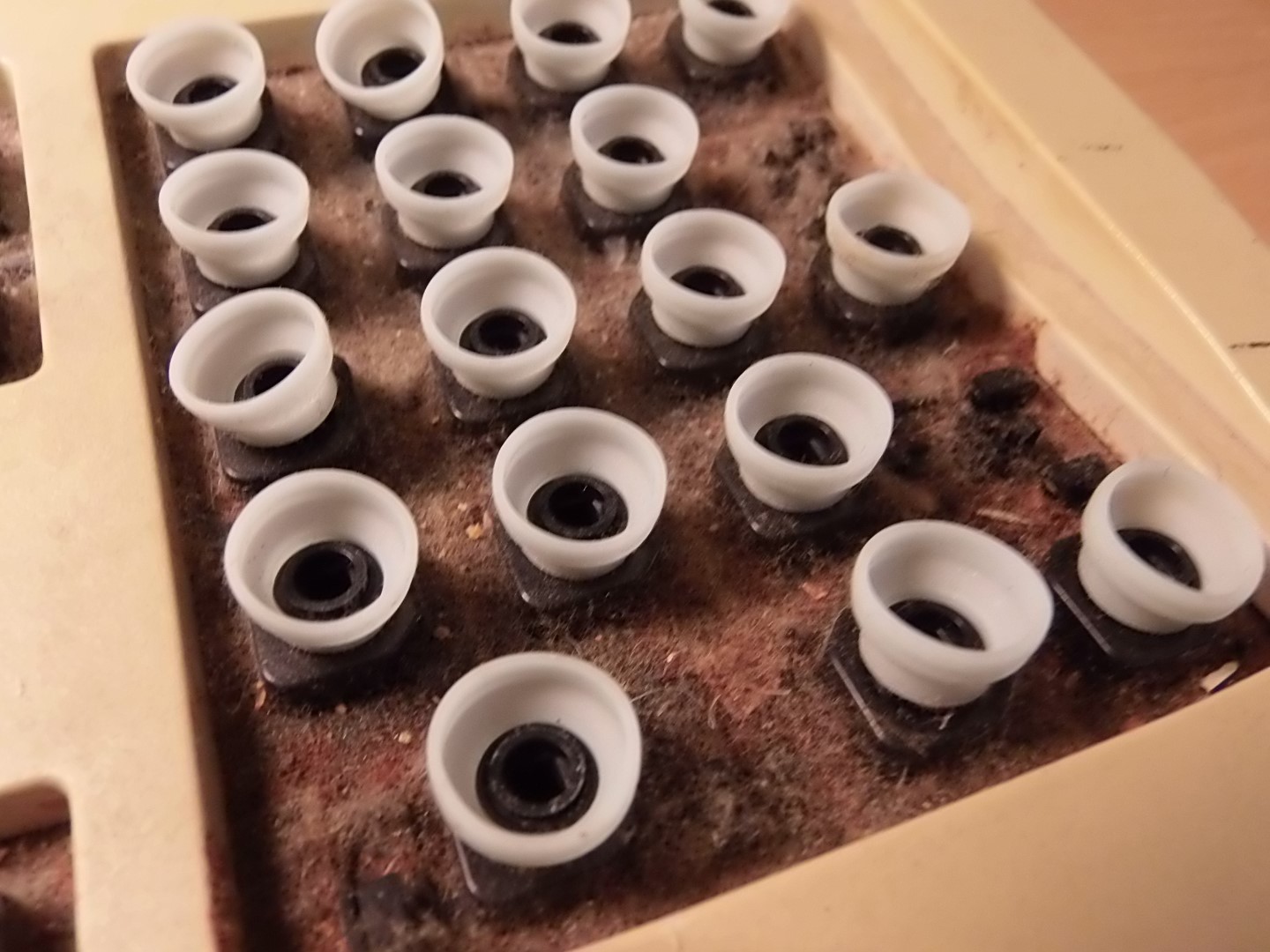

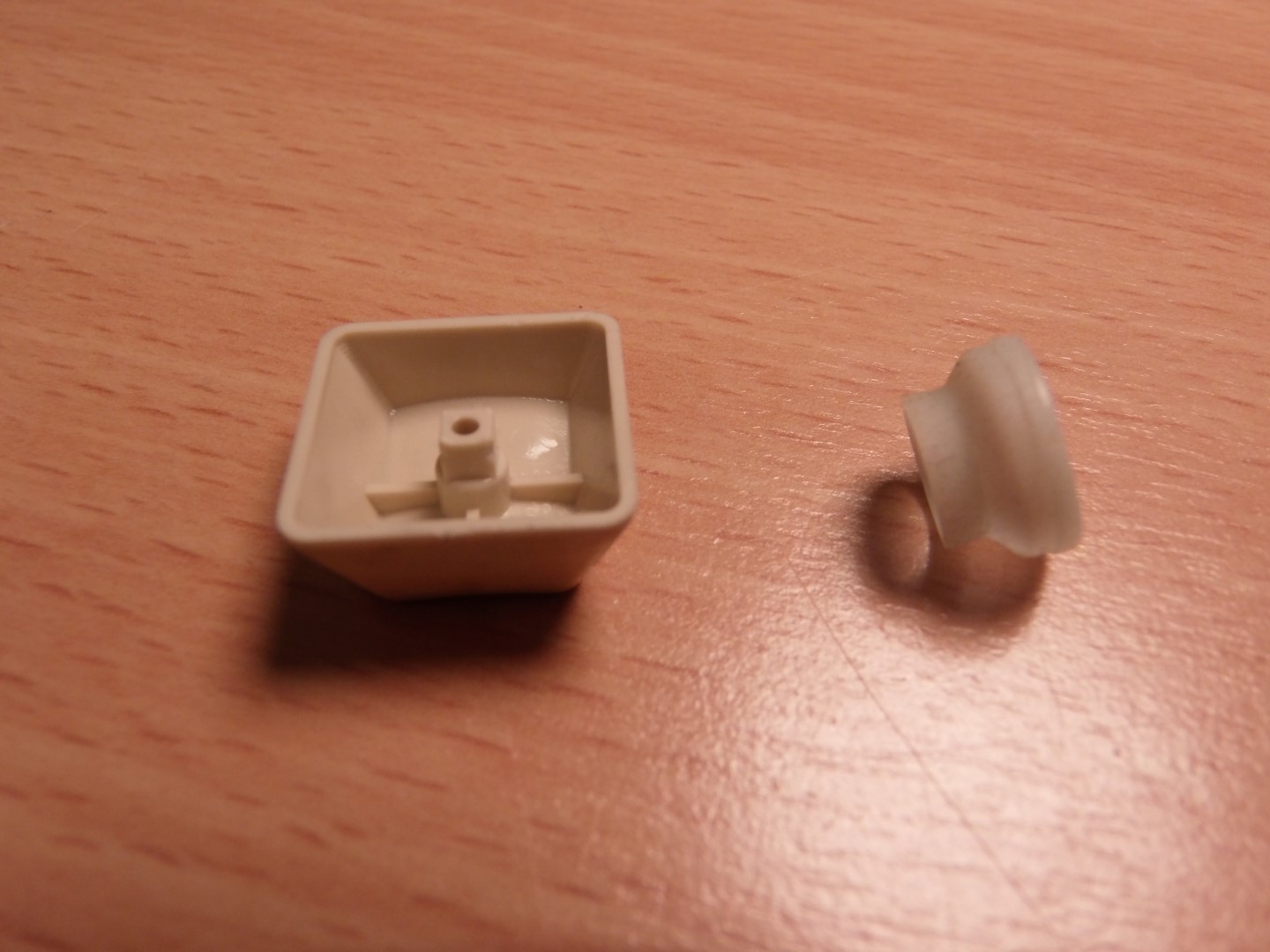

Ας δουμε απο κοντα ενα πληκτρο και εναν λαστιχένιο θολο. Το πληκτρο συνδέεται απευθειας στο έμβολο και ο λαστιχένιος θολος λειτουργεί σαν ελατήριο.

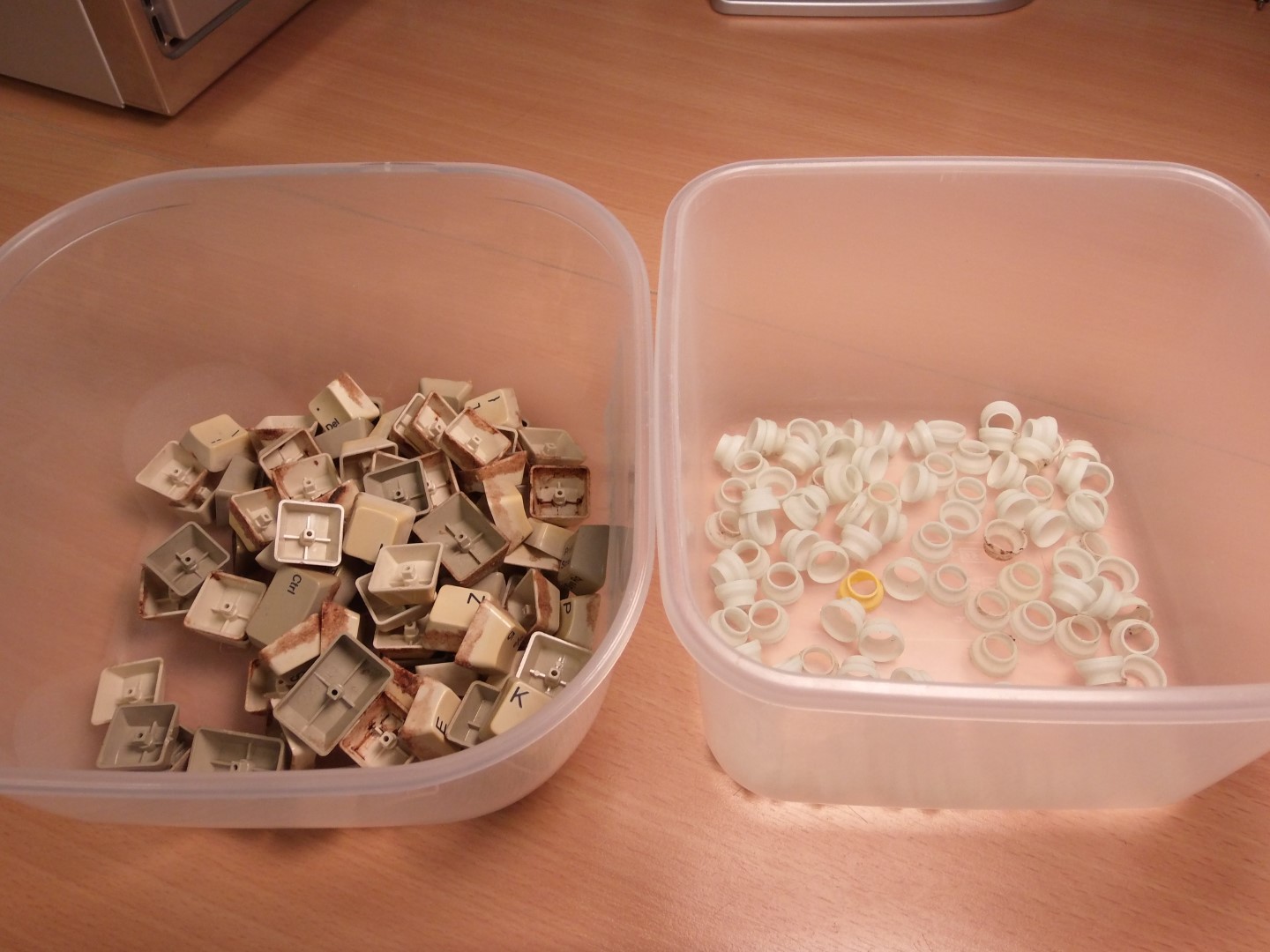

Σε δυο δοχεία για να πανε για πλυσιμο.

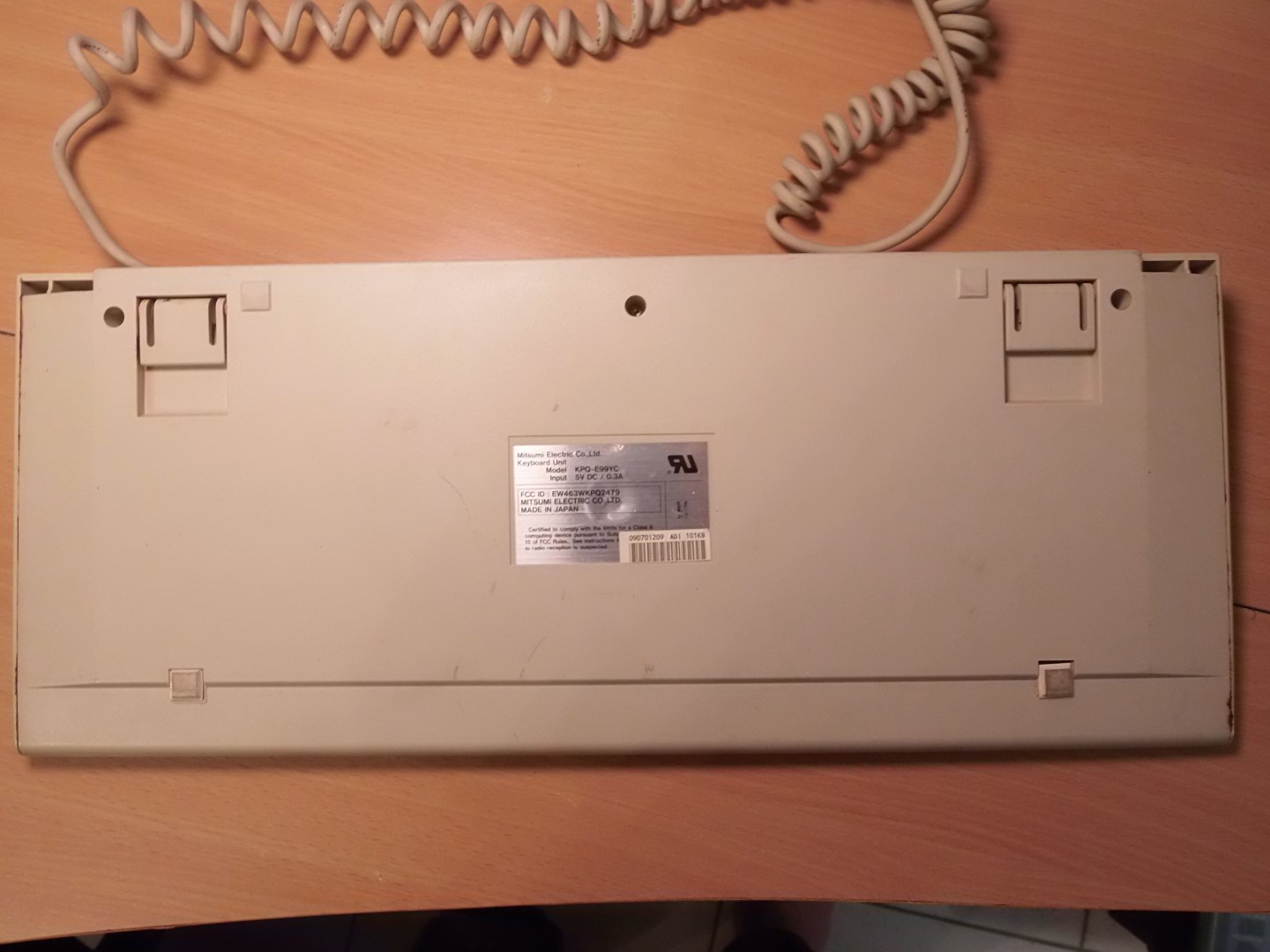

Γυρναμε το πληκτρολογιο αναποδα και αφαιρουμε τρεις βιδες για να αποκτήσουμε πρόσβαση στο εσωτερικό.

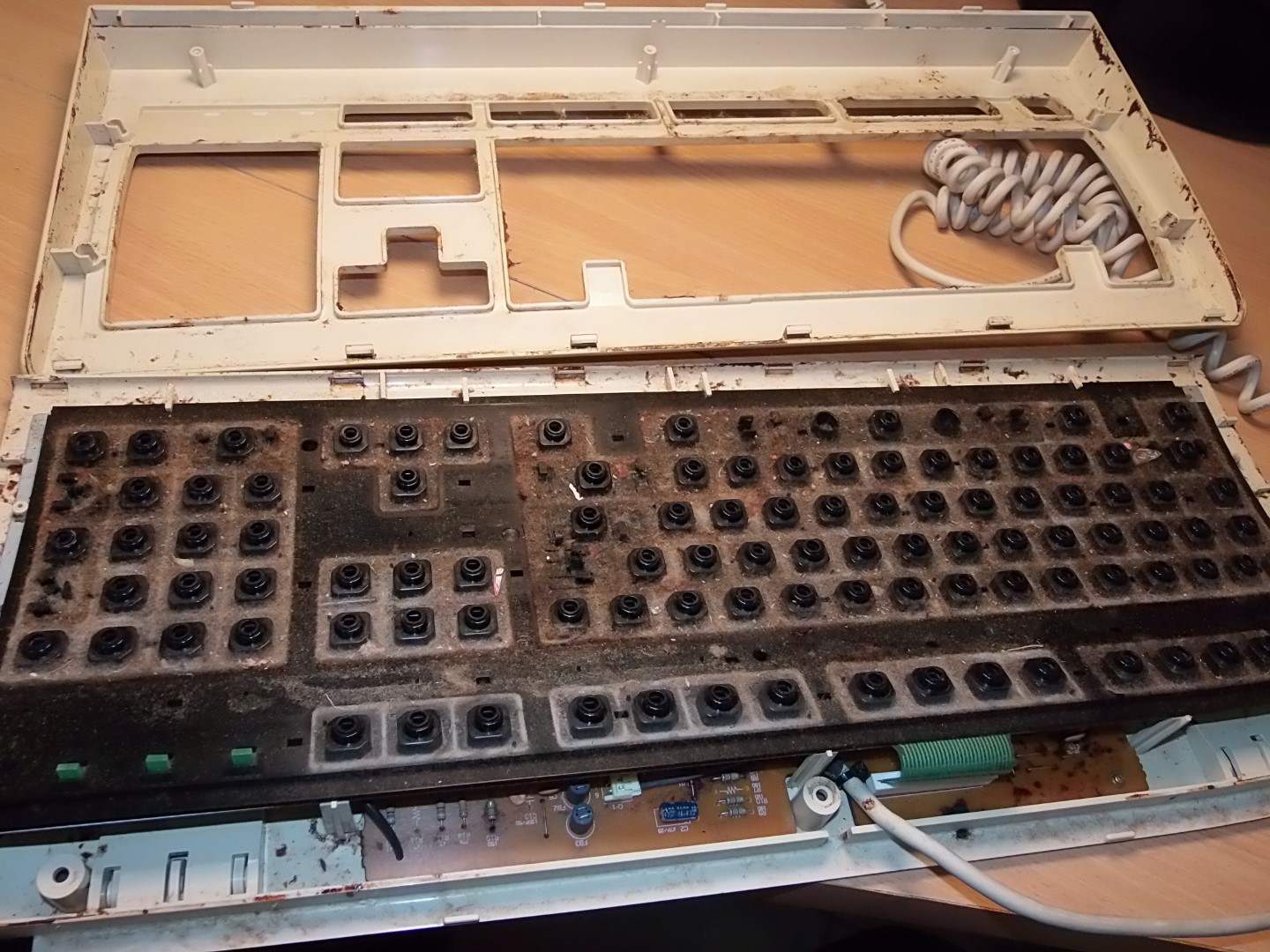

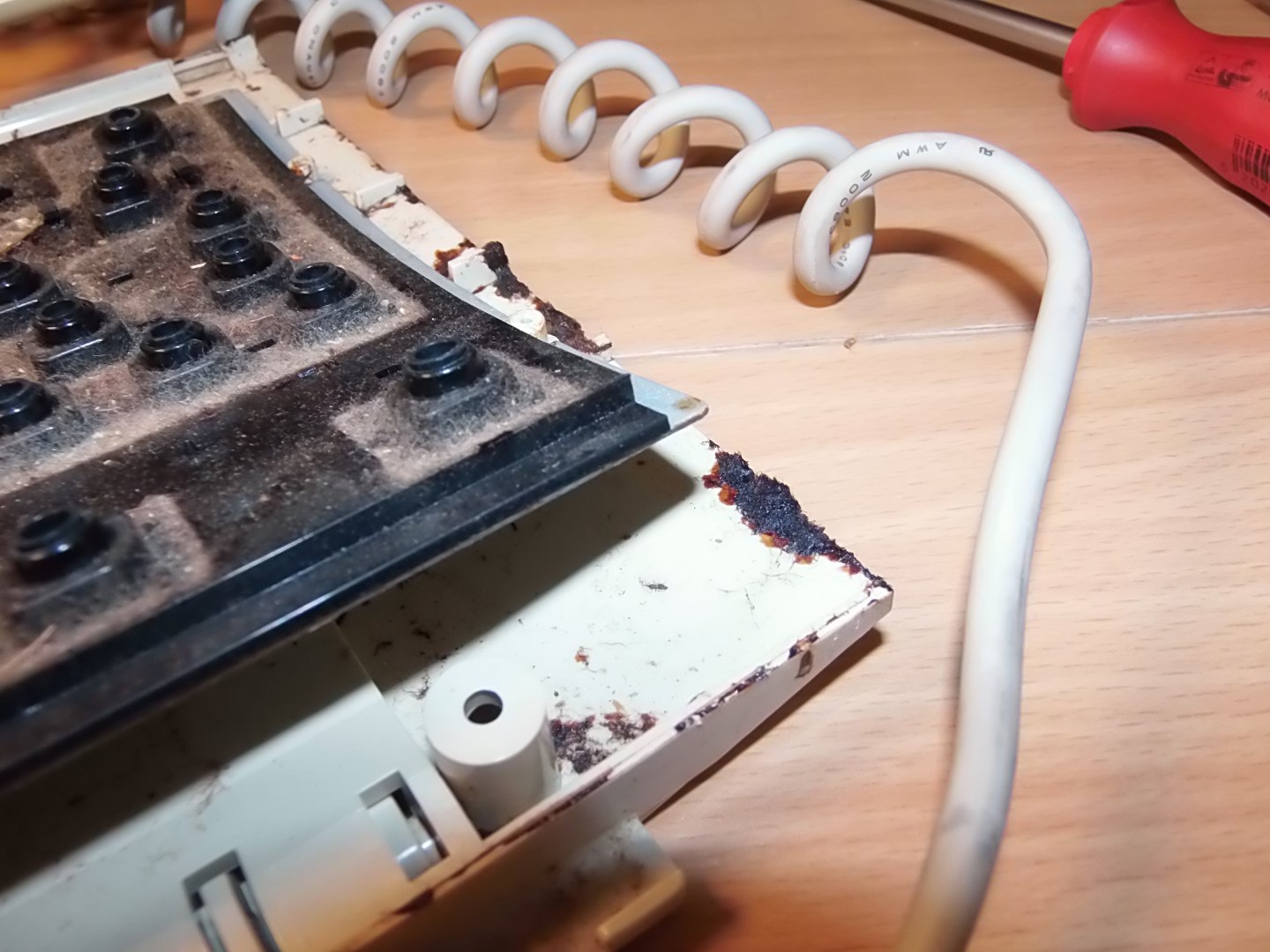

Κανονικα θα επρεπε να χωρίσει ευκολα το πανω και το κατω μερος, αλλα εδω μας πολεμάει. Κακος οιωνός. Με τα χιλια ζόρια άνοιξε.



Ειχε κολλήσει λογο βρωμιάς.




Πόση σιχαμερή βρωμιά να αντεξει κάνεις; Θα το διαπιστώσουμε στην συνέχεια!

Ok ισως να υπερβάλλω λιγο για το ποσο με επηρεάζει η βρωμια. Σαν επαγγελματίας του χώρου ειμαι σχετικα συνηθισμένος σε πολυ βρώμικα μηχανηματα, σκουριασμένα, με διάφορα περίεργα χημικά, ψόφια πράγματα μέσα κλπ. Παντως αυτο το πληκτρολογιο ειναι απο τα χειροτερα που εχω δει. Φυσικα, δεν το συζητάμε καν, αν δεν ηταν αυτο το αυτοκόλλητο Ergodata θα το ειχα πεταξει απο το παράθυρο ηδη. Ας συνεχίσουμε όμως με την αποσυναρμολόγηση.

Ξεβιδώνουμε μια βιδα που στερεωνει την γείωση στην μεταλλικη βαση του πληκτρολογιου. Απασφαλιζουμε το βυσμα και αποσυνδέουμε την μεμβράνη του πληκτρολογιου απο την πλακετα. Τωρα μπορουμε να αφαιρέσουμε το κυρίως σωμα του πληκτρολογιου απο την κατω βαση.

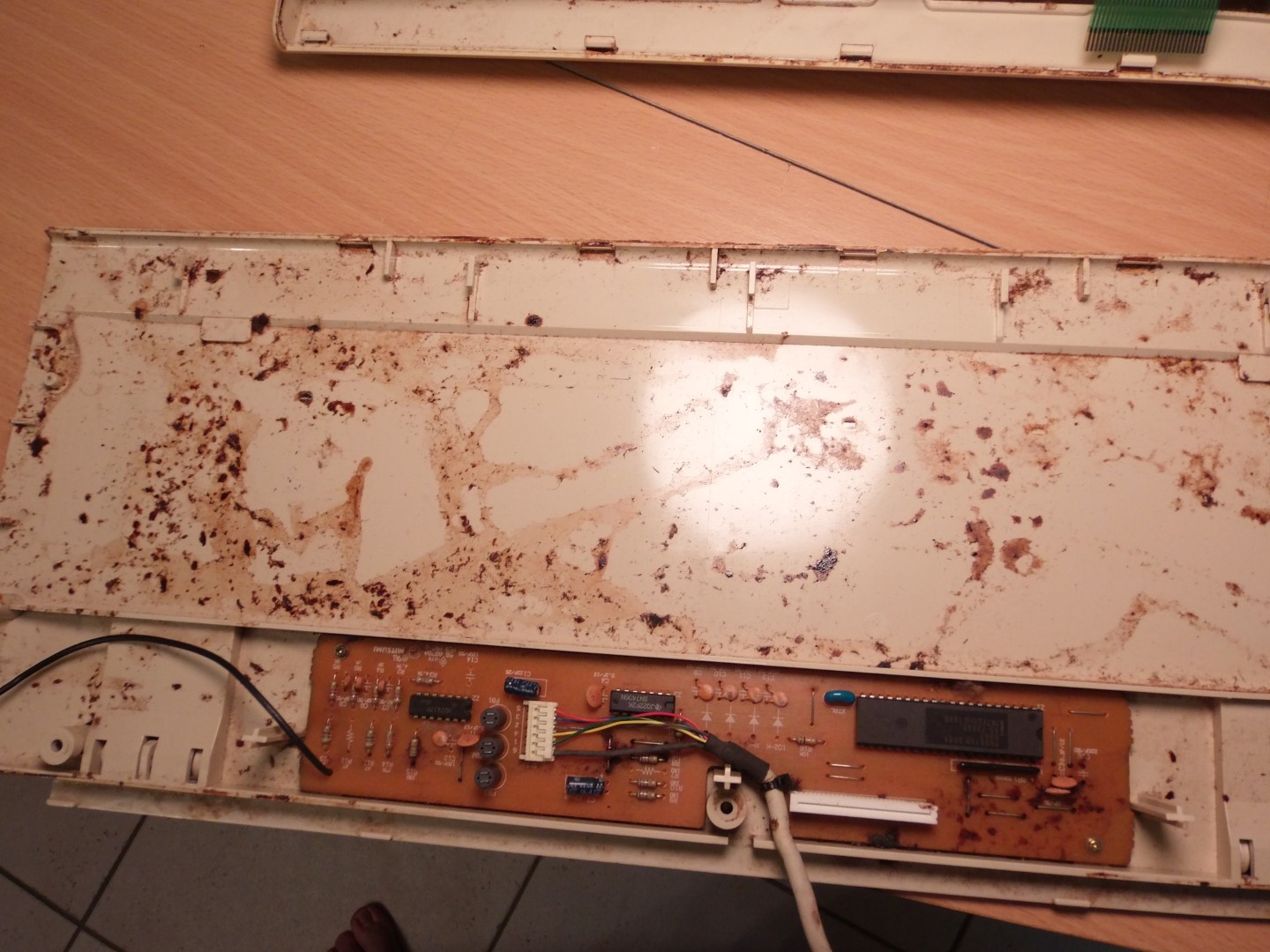

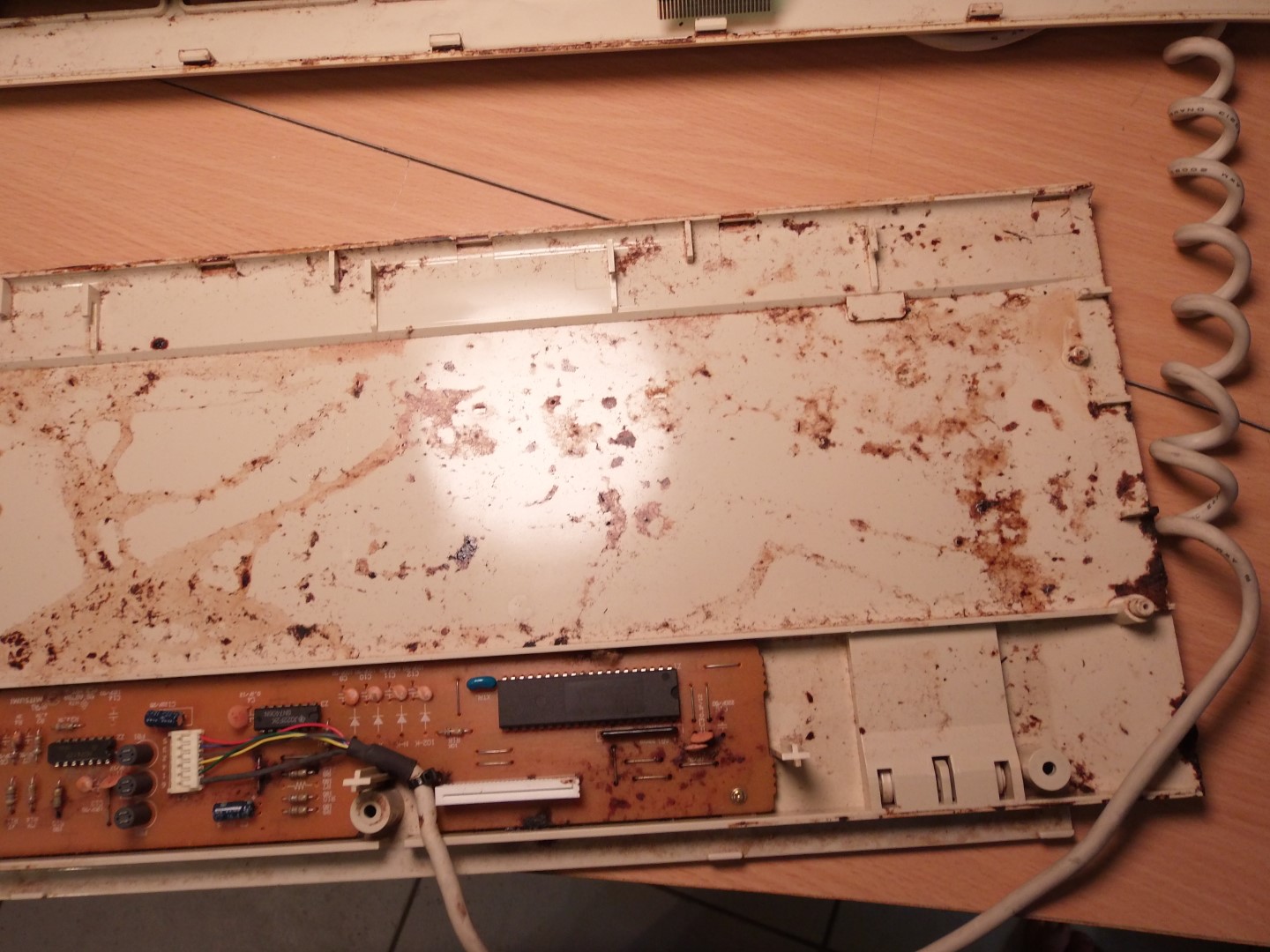

Πλεον ειναι ξεκάθαρο οτι ειχε πέσει μέσα στον καφέ. Ναι φιλοι και συμφορουμιτες, δεν εκανα λαθος στην έκφραση μου. Δεν έπεσε καφες στο πληκτρολόγιο, επεσε το πληκτρολόγιο μεσα σε εναν κουβά καφε. Δεν εξηγείται αλλιως η τεραστια ποσότητα καφέ που εχει ποτίσει τα πάντα (οκ αντε να δεχθω οτι μπορει να άδειασαν πανω του μια κανάτα καφε)! :coffee::coffee::coffee::coffee::coffee:

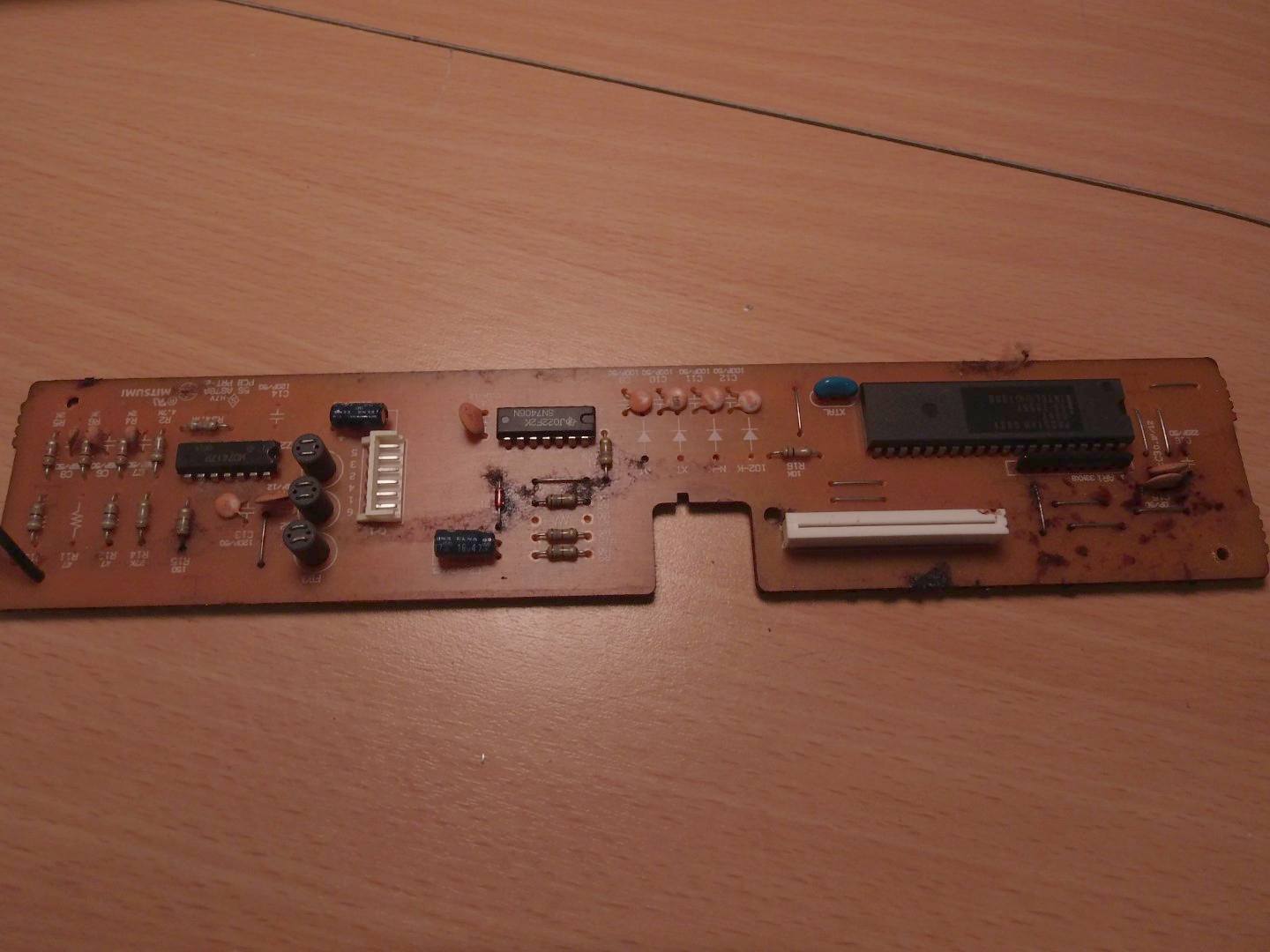

Δυο βιδες μας επιτρέπουν να αφαιρέσουμε την πλακετα, αφου κόψουμε πρωτα το δεματικο που στερεώνει το καλωδιο του πληκτρολογιου. Τωρα μπορουμε να αφαιρέσουμε και το καλωδιο. Η πλακέτα ειναι μαυρο χαλι. Ειναι θαυμα οτι δουλευε οσο δουλευε και οτι δεν εσκασε οταν το δοκιμασα ή/και δεν πηρε τον υπολογιστή μαζι της.




Και φτανουμε στο πιο δυσκολο μερος της υποθεσης, να λύσουμε το κυρίως σωμα του πληκτρολογιου. Ειναι ενα σάντουιτς απο μια μεταλλική βαση, την μεμβράνη και την πανω πλαστικη βαση που κραταει ολα εμβολα στην θεση τους. Αυτα συγκρατούνται μαζι με μια βιδα και περιπου 10000 clips. Το να τα διαχωρίσουμε θα ηταν σχετικα δυσκολο ακομα και δεν ηταν και 10 κιλα καφες που να εχουν γινει τσιμέντο και να εχουν κανει τα τρια στρώματα ενα!

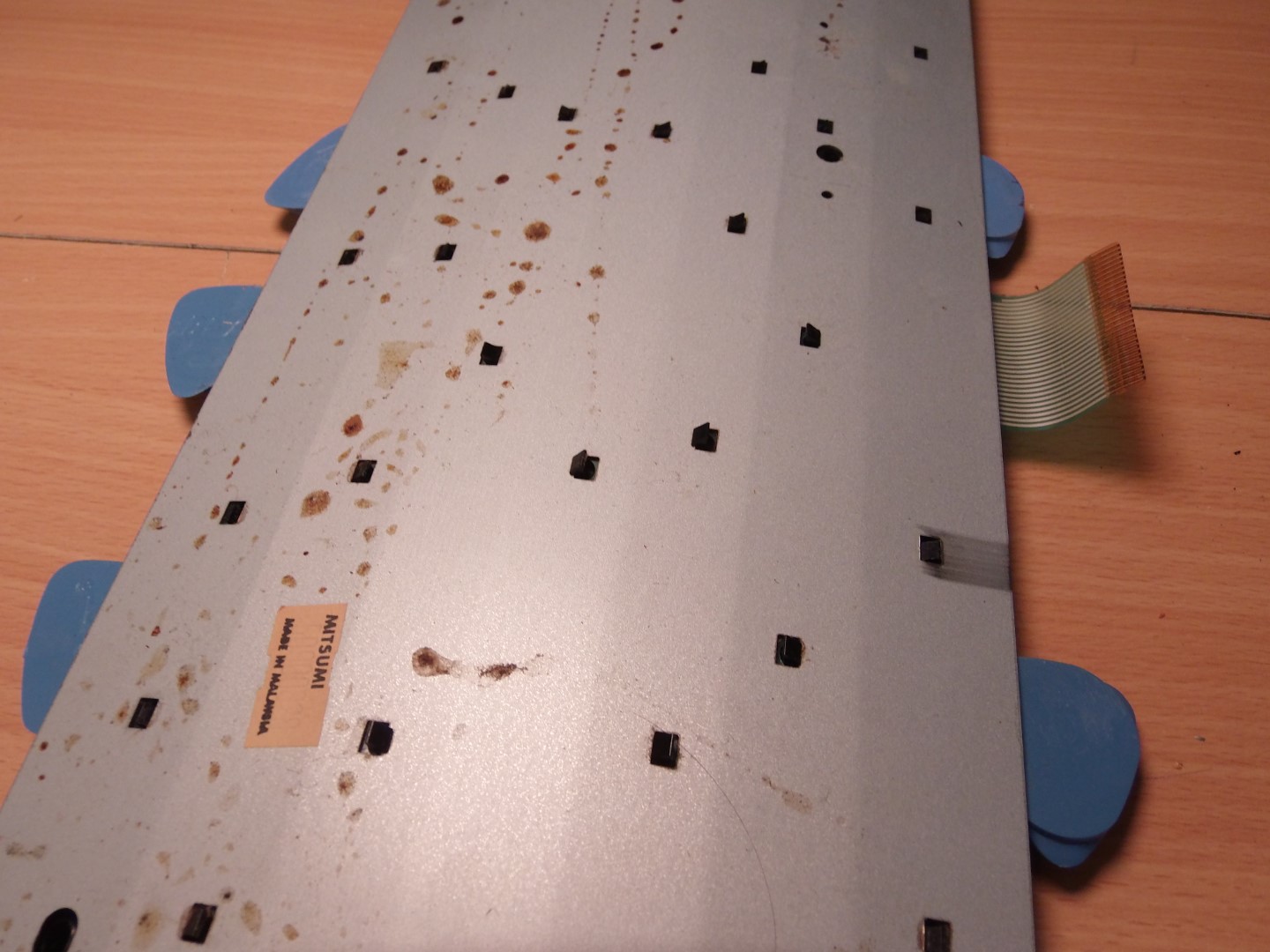

Ξεκίνησα απο την μια ακρη και πολυ προσεκτικα αρχισα να απασφαλιζω ενα ενα τα clips. Οταν επιτελους καταφερα και εκανα λιγο κενο αναμεσα στην μεταλλικη και πλαστικη βαση, τοποθετησα μια πλαστικη σφηνα ενδιάμεσα και συνεχισα γυρω γυρω, τοποθετώντας περισσοτερες πλαστικες σφήνες. Δεν χρησιμοποίησα πουθενα μεταλλικο κατσαβίδι για να μην κανω ζημια στην μεμβράνη.

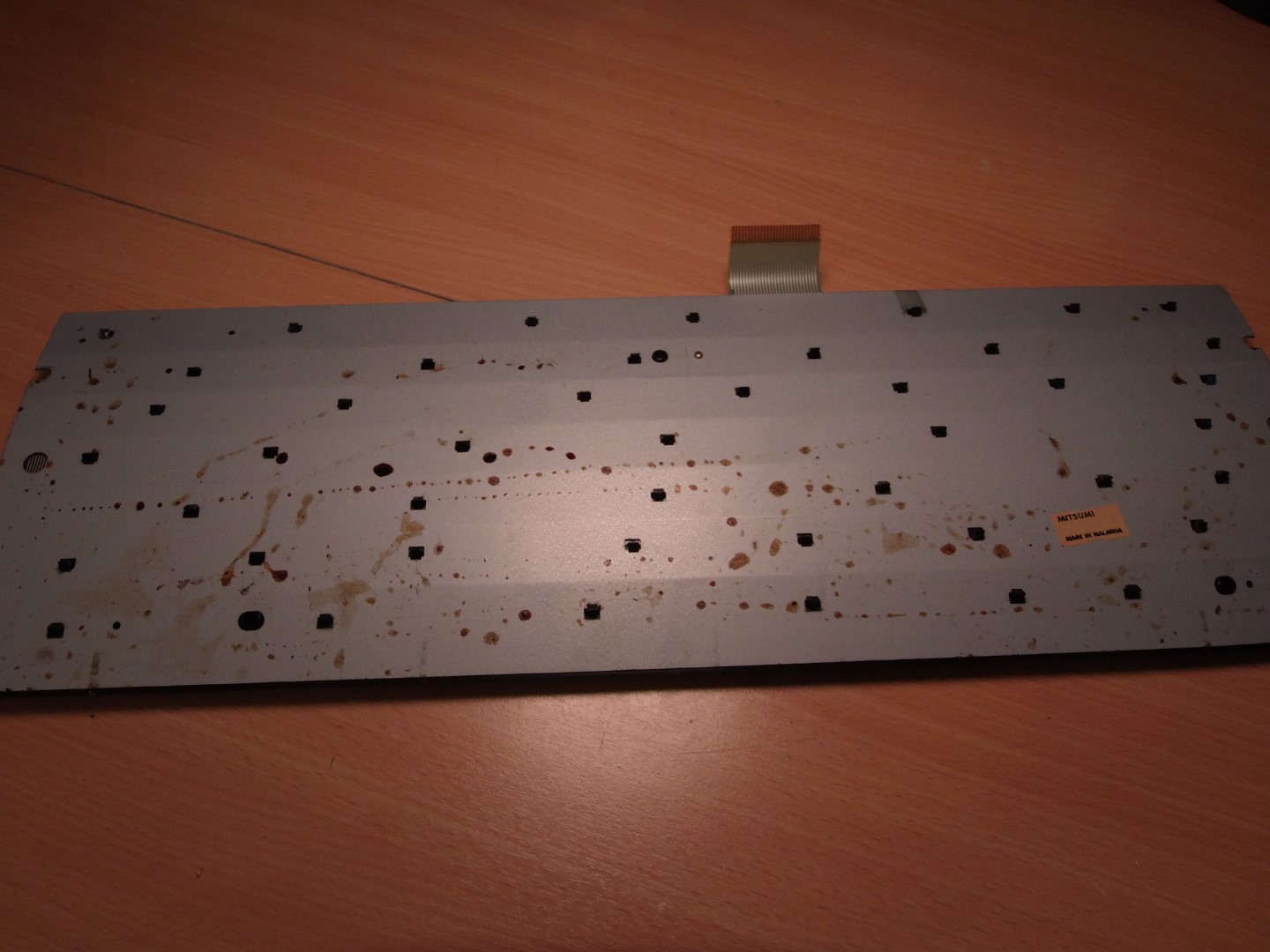

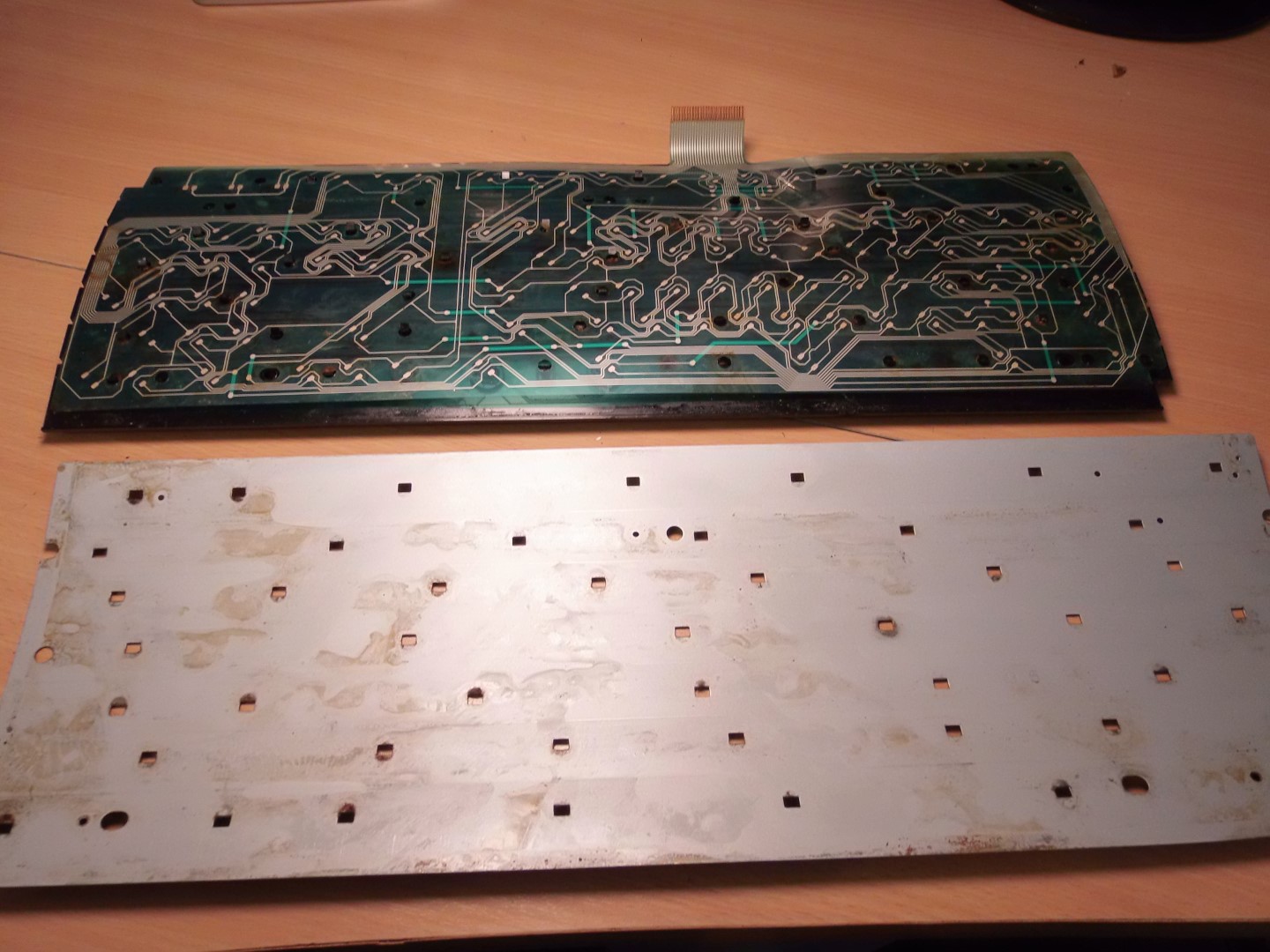

Μετα απο πολύωρο αγώνα καταφερα και αφαίρεσα την μεταλλική βάση.

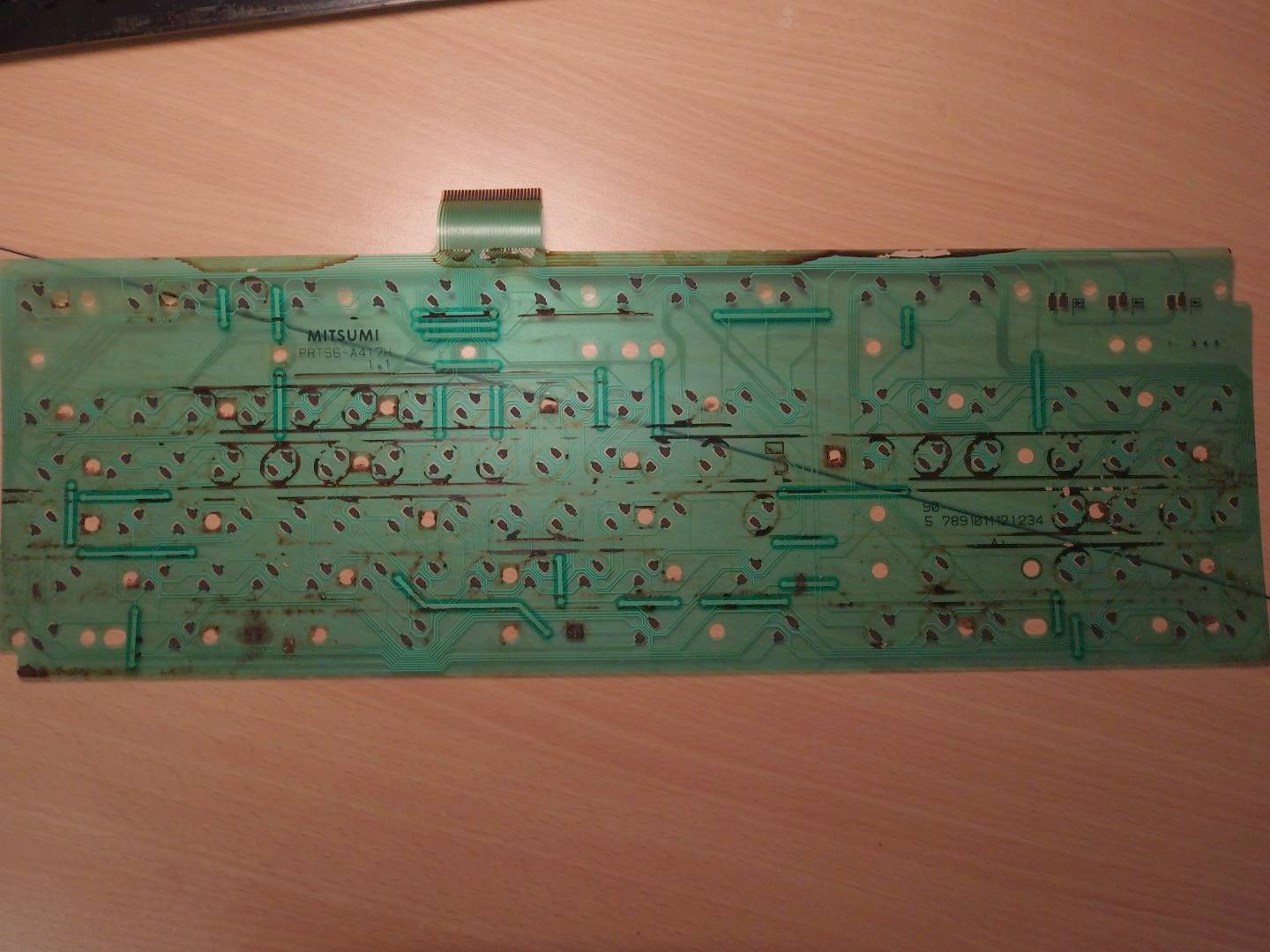

Οσο πιο προσεκτικα μπορουσα αφαιρεσα την μεμβράνη. :nervous:




Δυστυχως τα νεα δεν ειναι καλα. Προσοχη στην λεπτομέρεια: ακομα και στην τρισάθλια βρωμερη κατασταση της, φαίνονται σημεια που εχει υποστεί ζημία. Θα την ξαναδούμε αφου γινει καθαρισμός, αλλα πλεον νομιζω οτι ειναι ξεκάθαρο οτι το πληκτρολόγιο αποκλείεται να ξαναλειτουργησει και ειναι πιθανο πλεον να μην δουλεύουν καν ουτε τα λιγα πλήκτρα που δουλευαν. :(

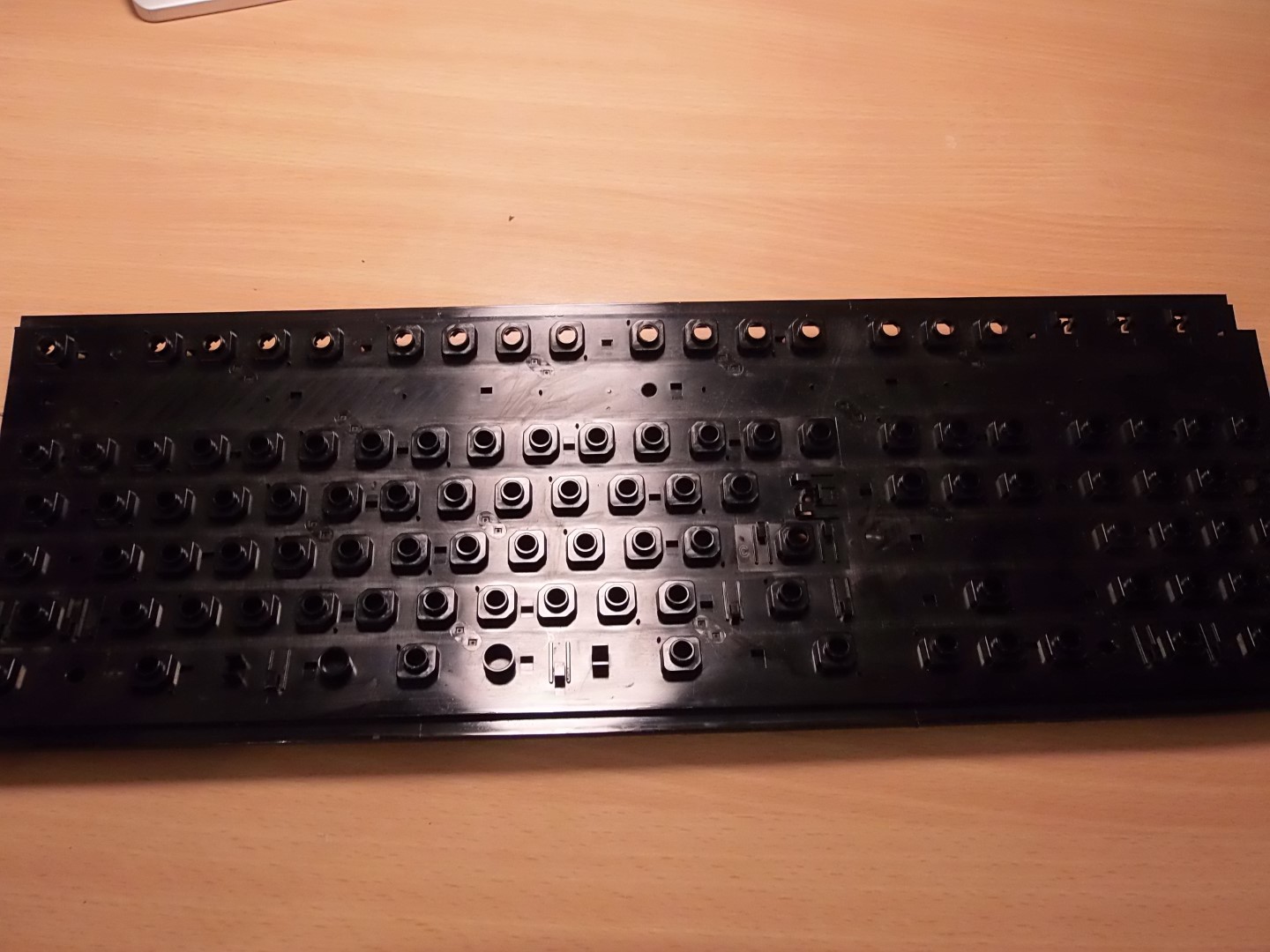

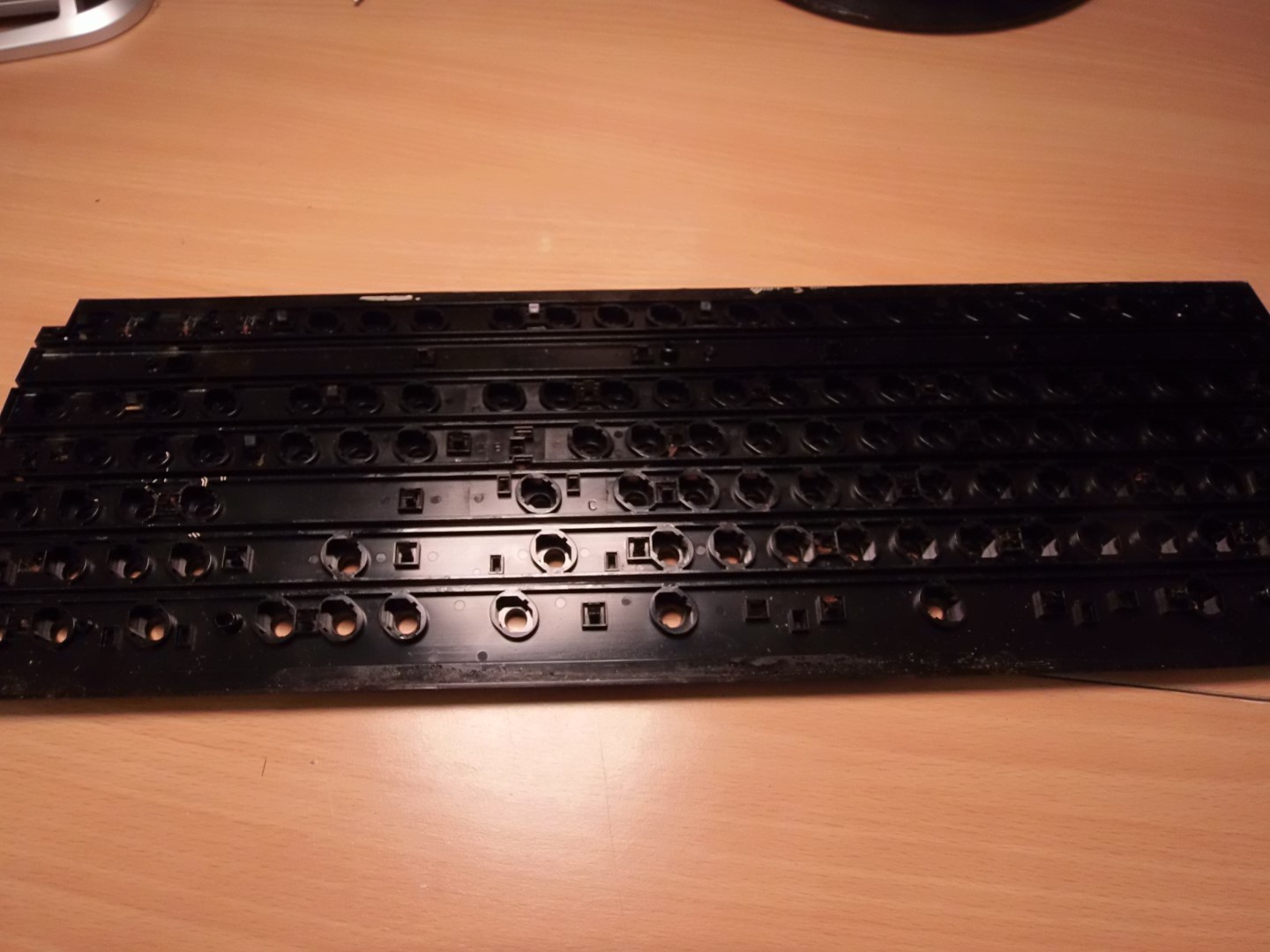

Η πανω πλαστική βαση. Το μαυρο της χρώμα κρυβει λιγο το ποσο βρωμικη ειναι.

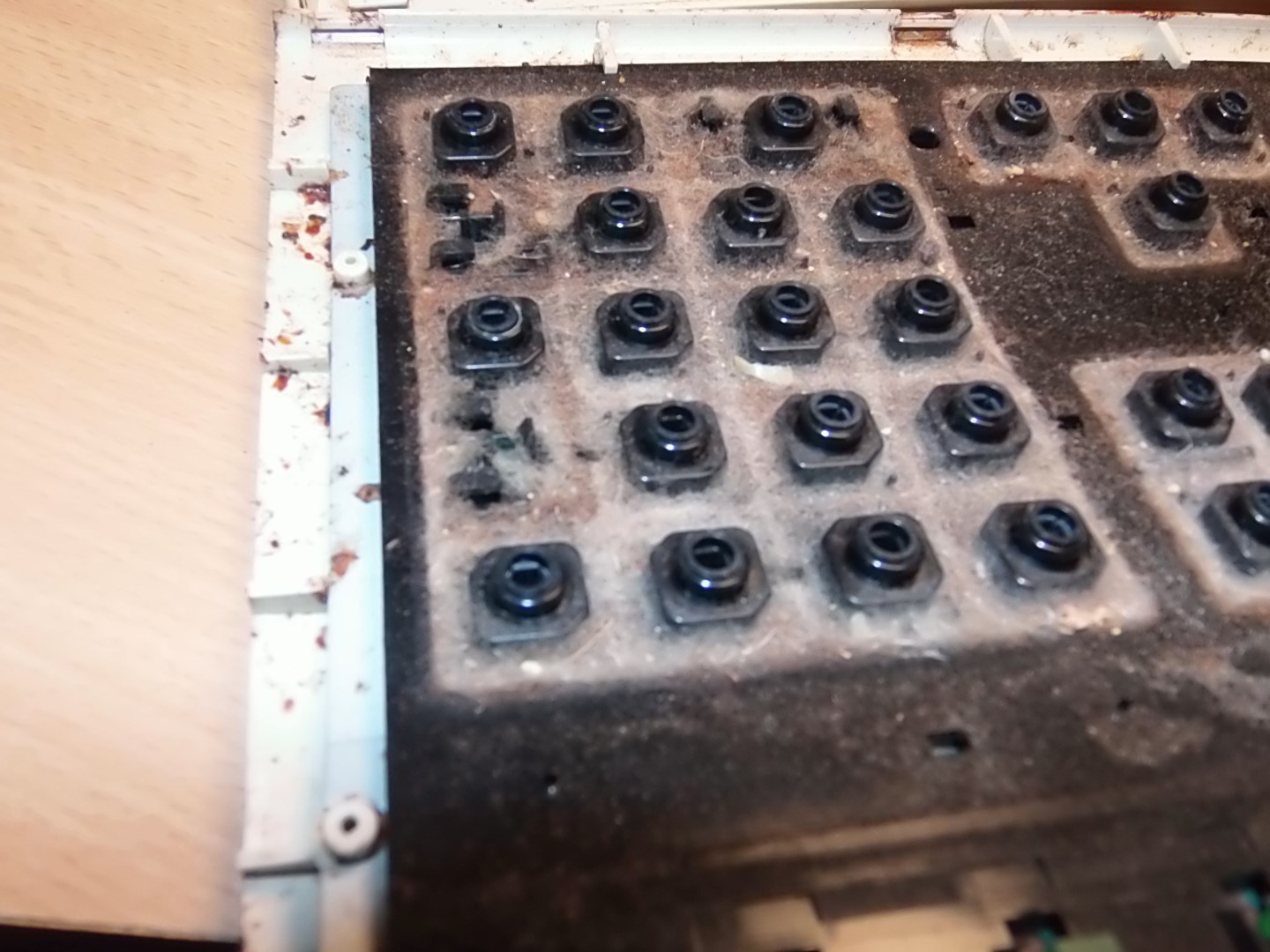

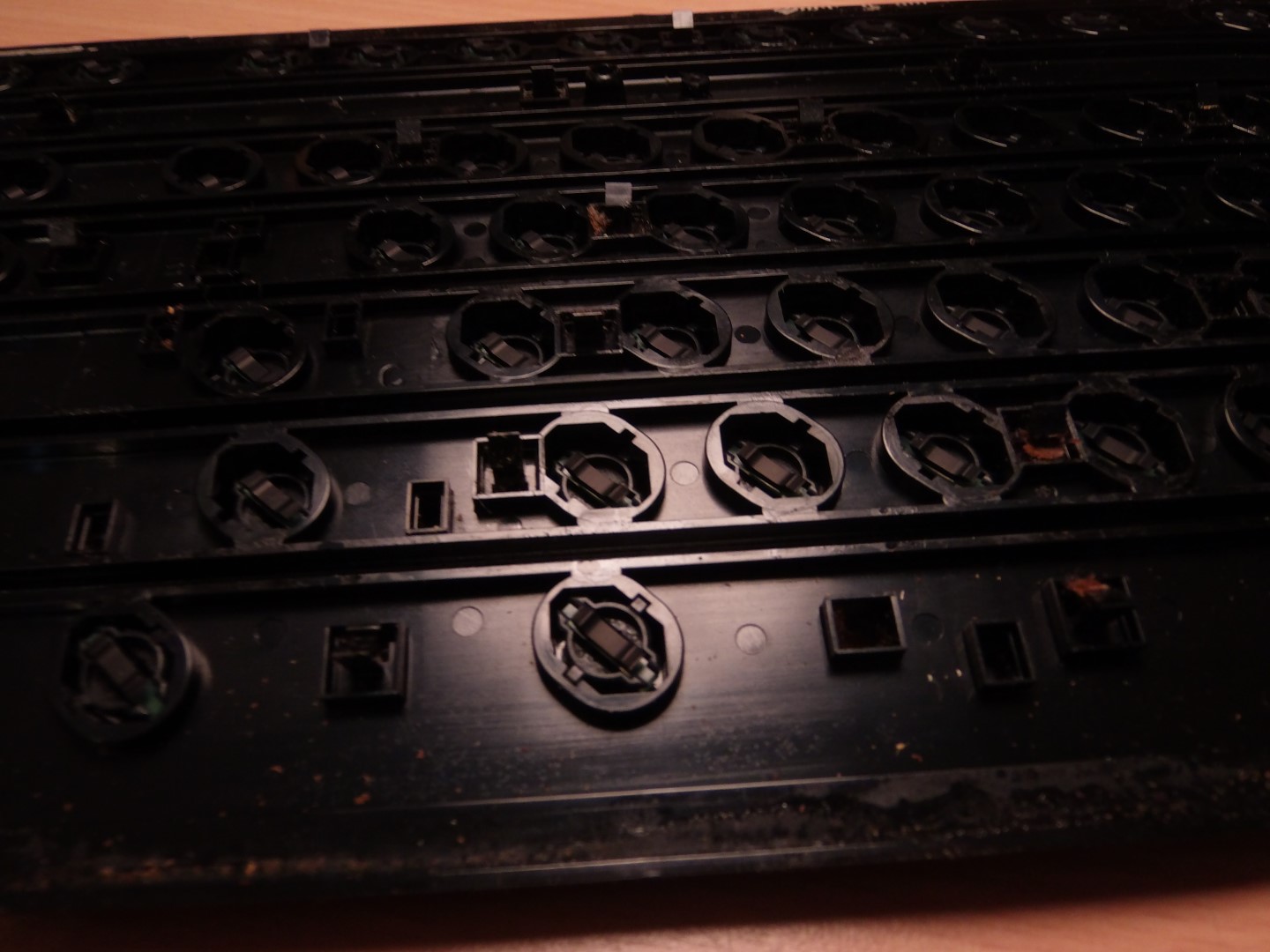

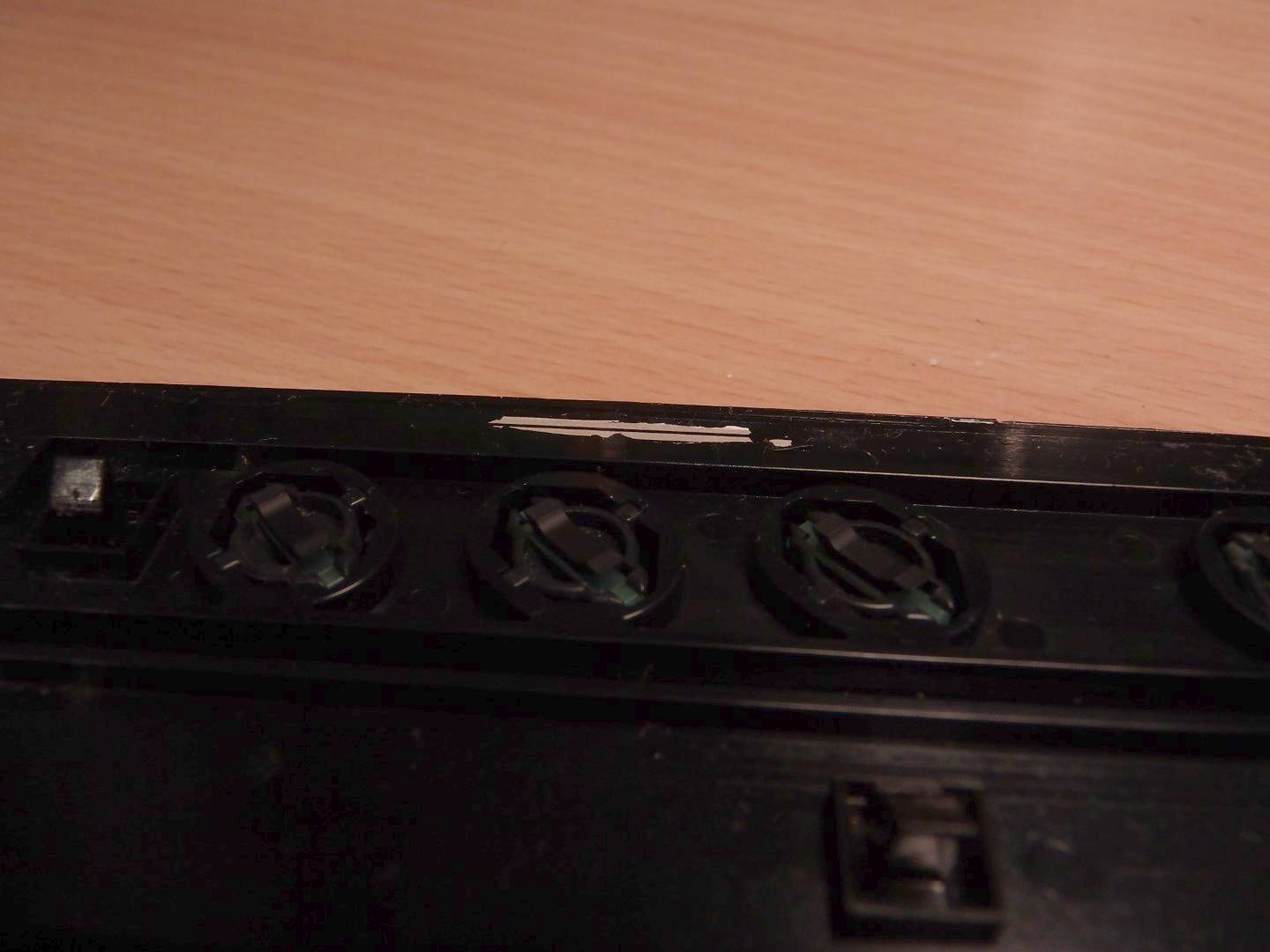

Εδω φαινονται καθαρα τα έμβολα.

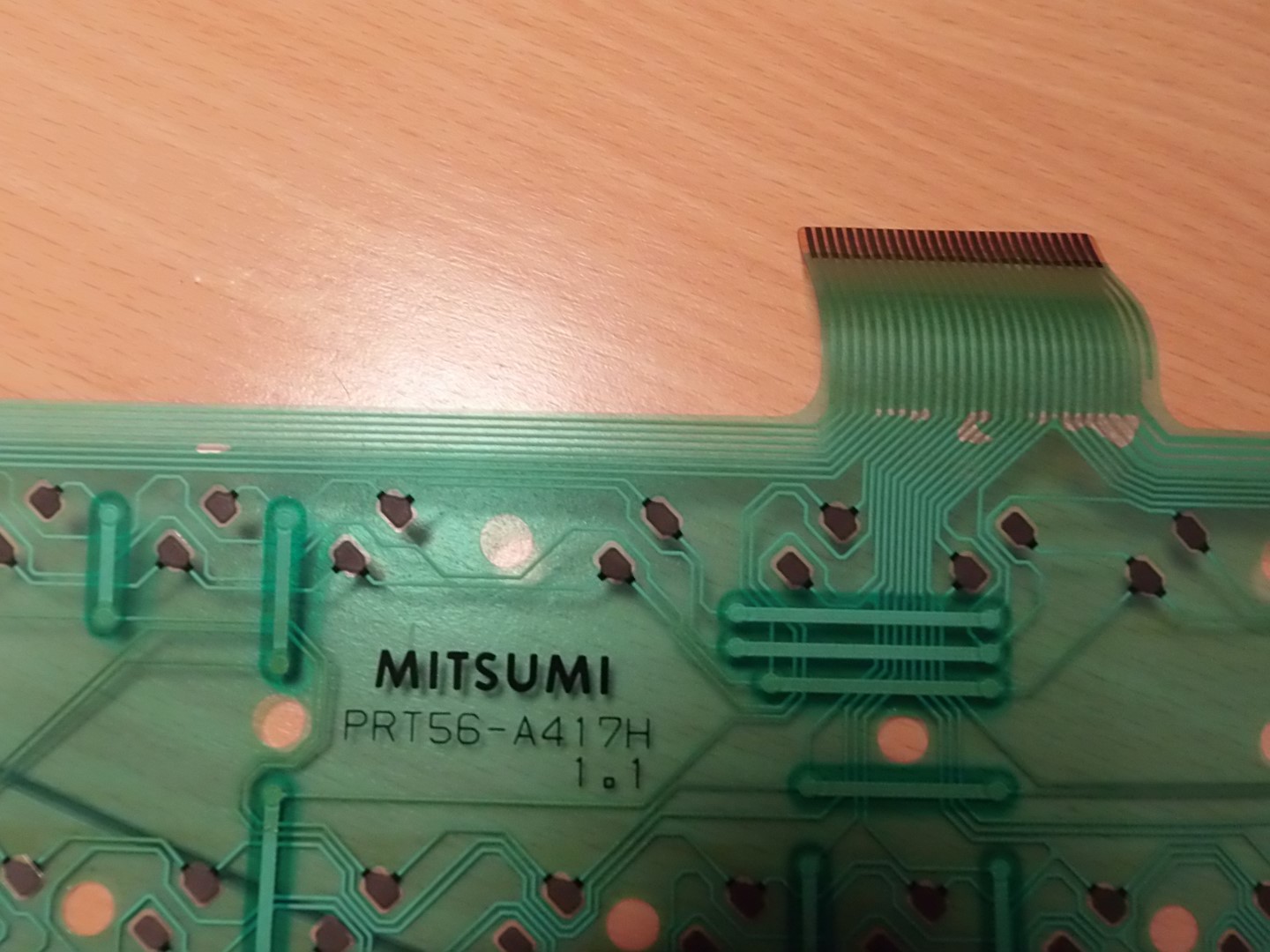

Να και ενα κομματάκι απο την μεμβρανη.



Πολυ προσεκτικα περιστρέφουμε την πλαστικη βαση και τα εμβολα φεύγουν απο την θεση τους.

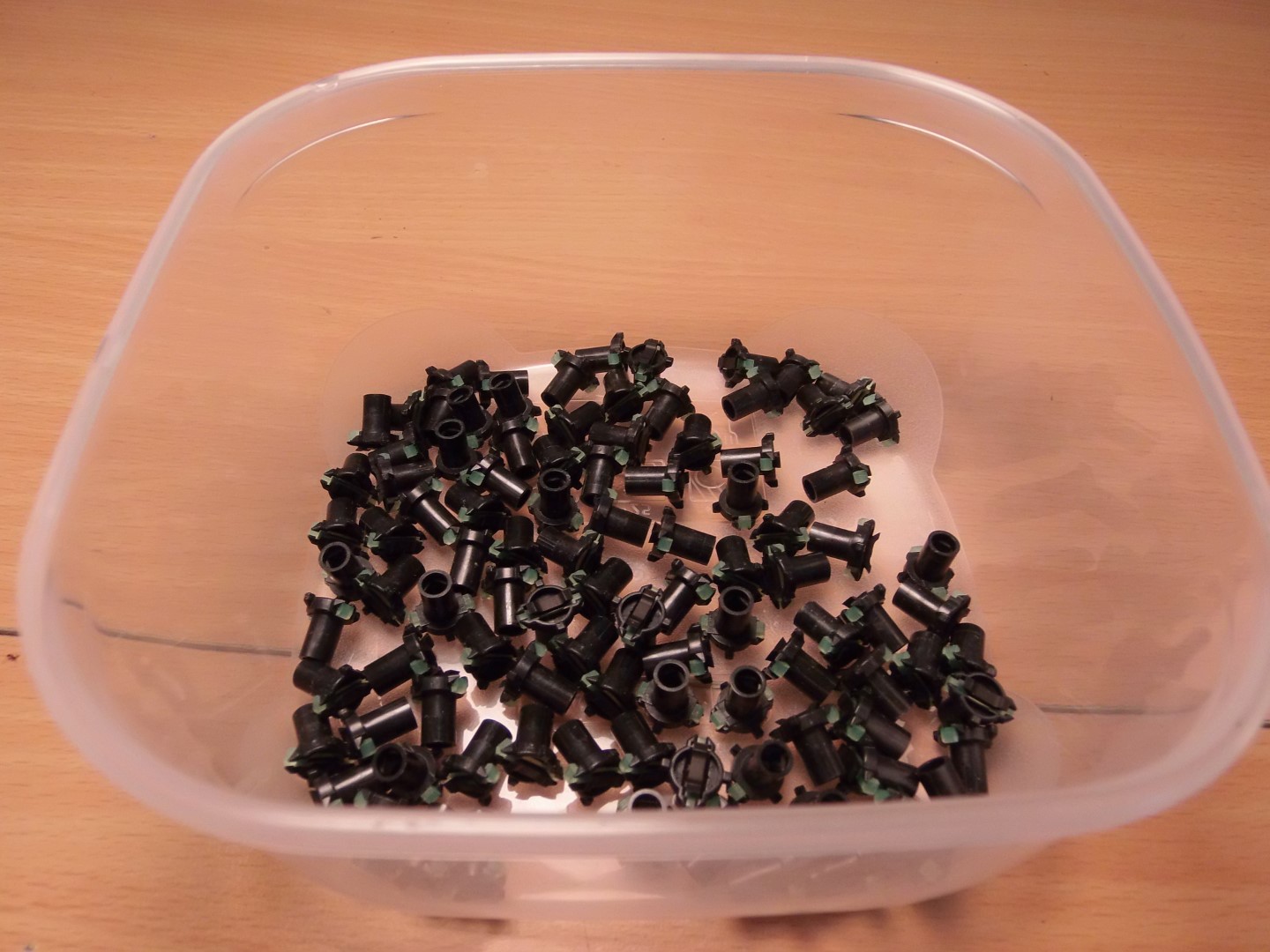

Μαζεψα τα έμβολα σε ενα δοχείο. Δεν ειμαι σιγουρος πως να τα καθαρισω. Δεν νομιζω οτι ειναι καλη ιδεα να τα αφησω να μουλιασουν στο νερο με απορρυπαντικό πιάτων, οπως τα πληκτρα και οι λαστιχενιοι θολοι.

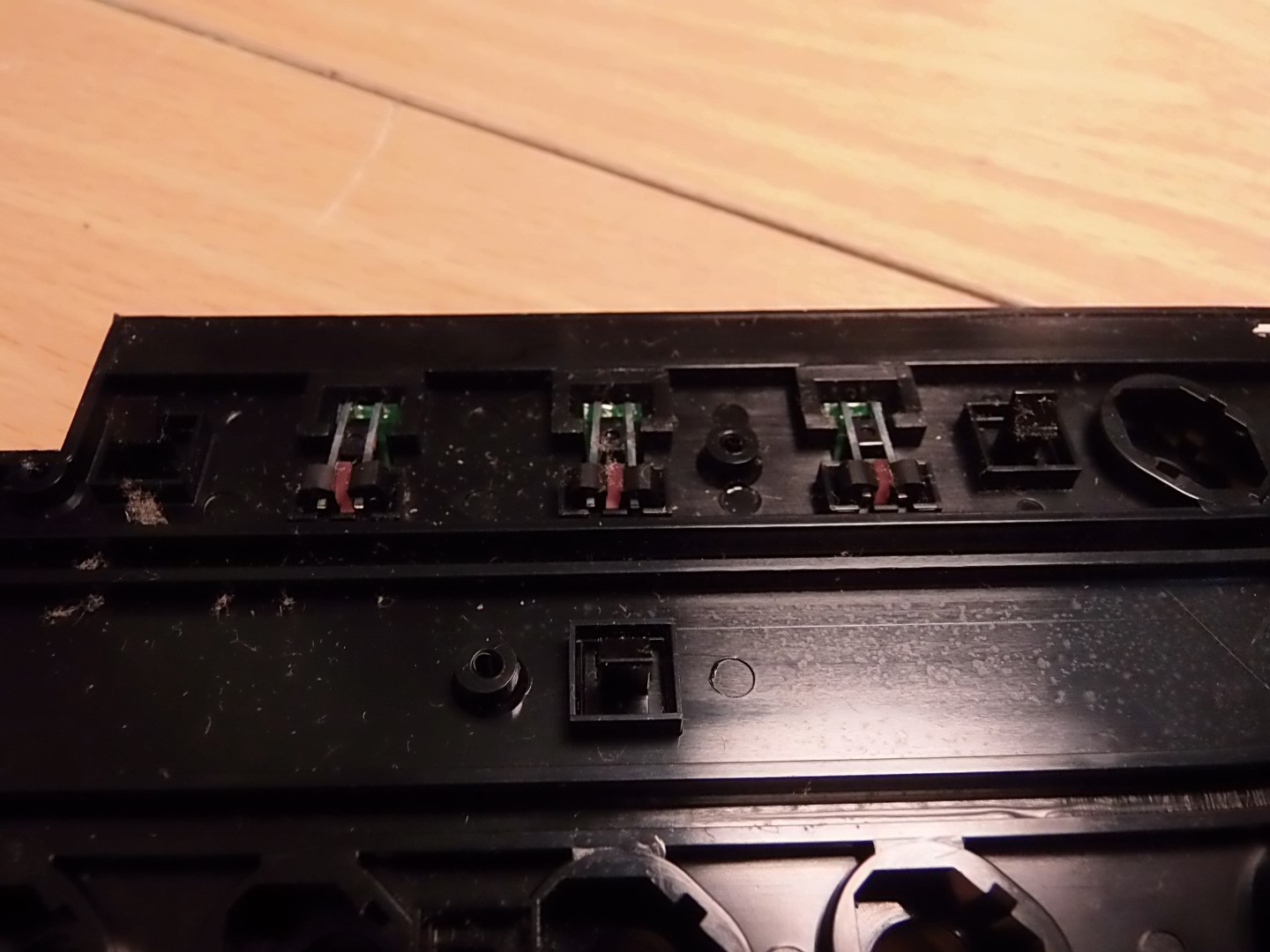

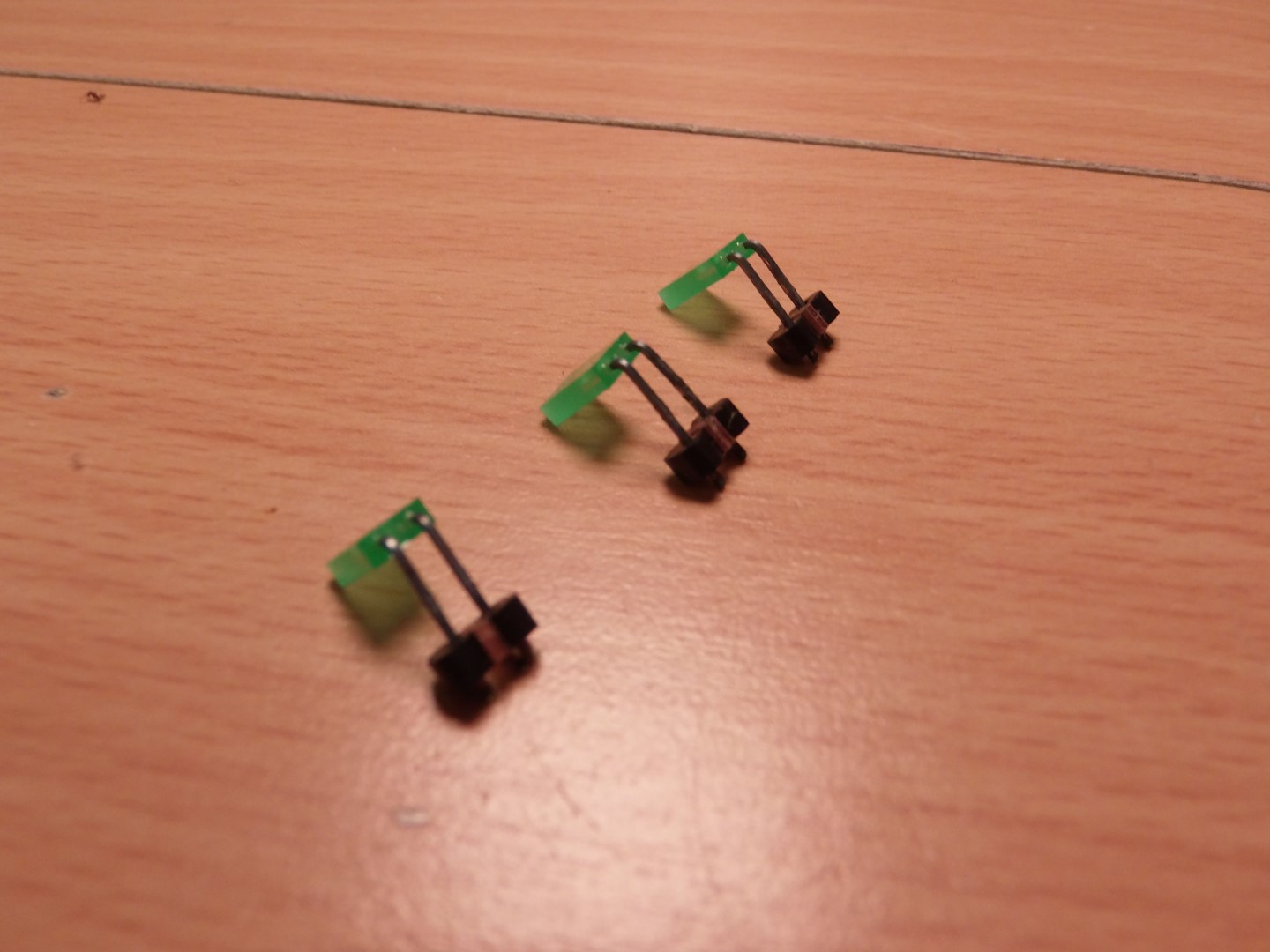

Λεπτομέρεια απο τις τρεις ενδεικτικες λυχνιες.



Δεν ειναι κολλημένες στην θεση τους. Τις αφαίρεσα για να καθαρίσω την βαση.

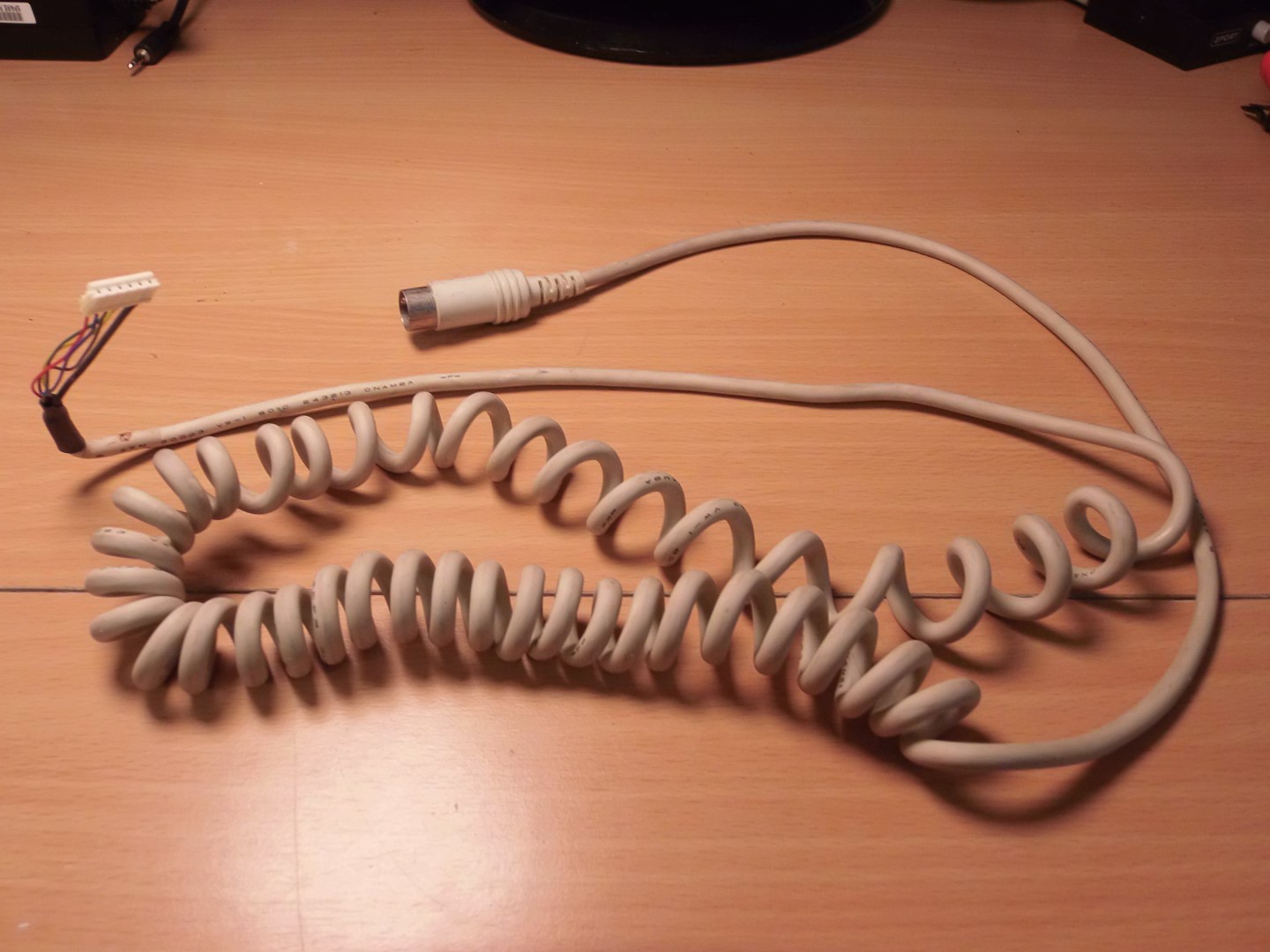

Το τελευταιο πραγμα που θελει καθάρισμα, το καλώδιο του πληκτρολογιου.



Στην συνεχεια, μπουγάδα. :bash:

Τελευταία επεξεργασία:
Αμα μπορούσαμε να δούμε τον Covid, τέτοια εμφάνιση θα είχε.....

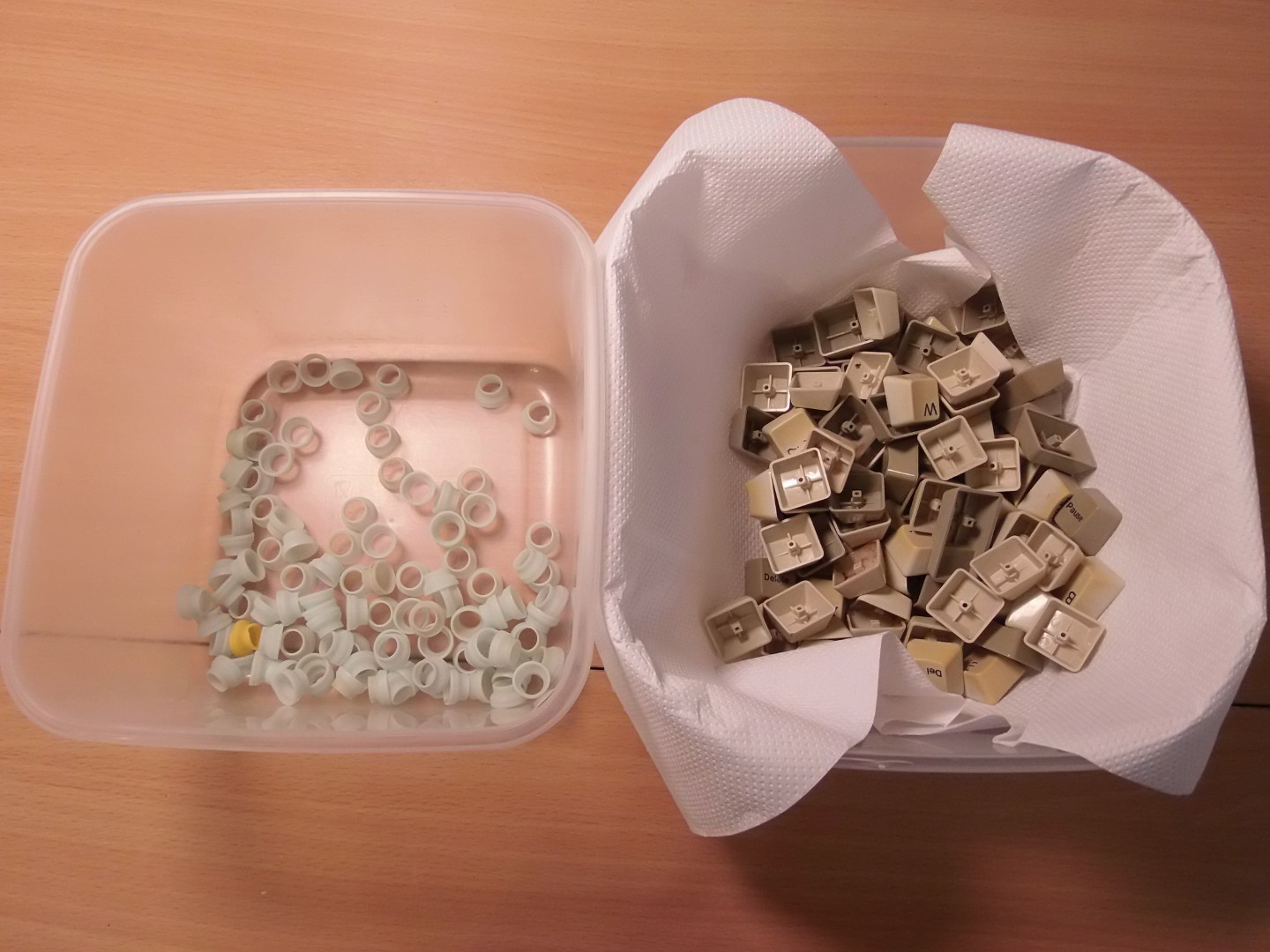

Τα πληκτρα και οι λαστιχενιοι θολοι μούλιασαν σε νερο και απορρυπαντικό πιατων. Αλλαξα το νερο τρεις φορες. Τα σούρωσα καλα και τα στεγνωσα. Οι θολοι ειναι πλεον ως επι το πλείστο καθαροι. Τα πληκτρα ειναι περιπου 70% καθαρα. Ολα τα υπολοιπα θα τα καθαρισω ενα ενα στο χερι οταν βρω το κουραγιο.

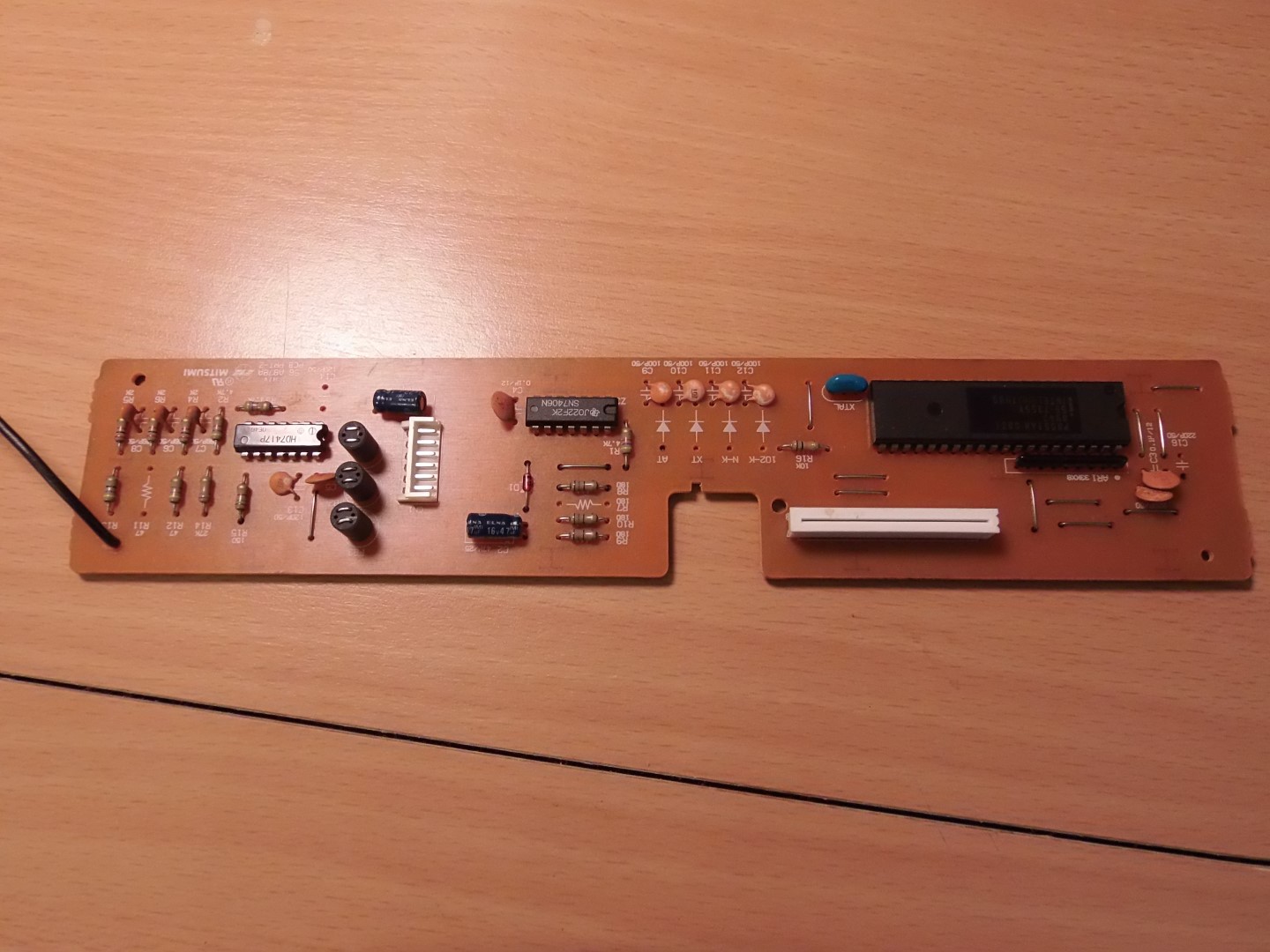

Εκανα μπουγαδα την πλακετα. Την στεγνωσα χοντρικα με το πιστολακι στο κρυο. Την εκανα μπανιο με ισοπροπανολη και την έτριψα γερα με την αντιστατική βούρτσα. Καθαρισα το βυσμα που παει η μεμβρανη του πληκτρολογιου με contact cleaner.

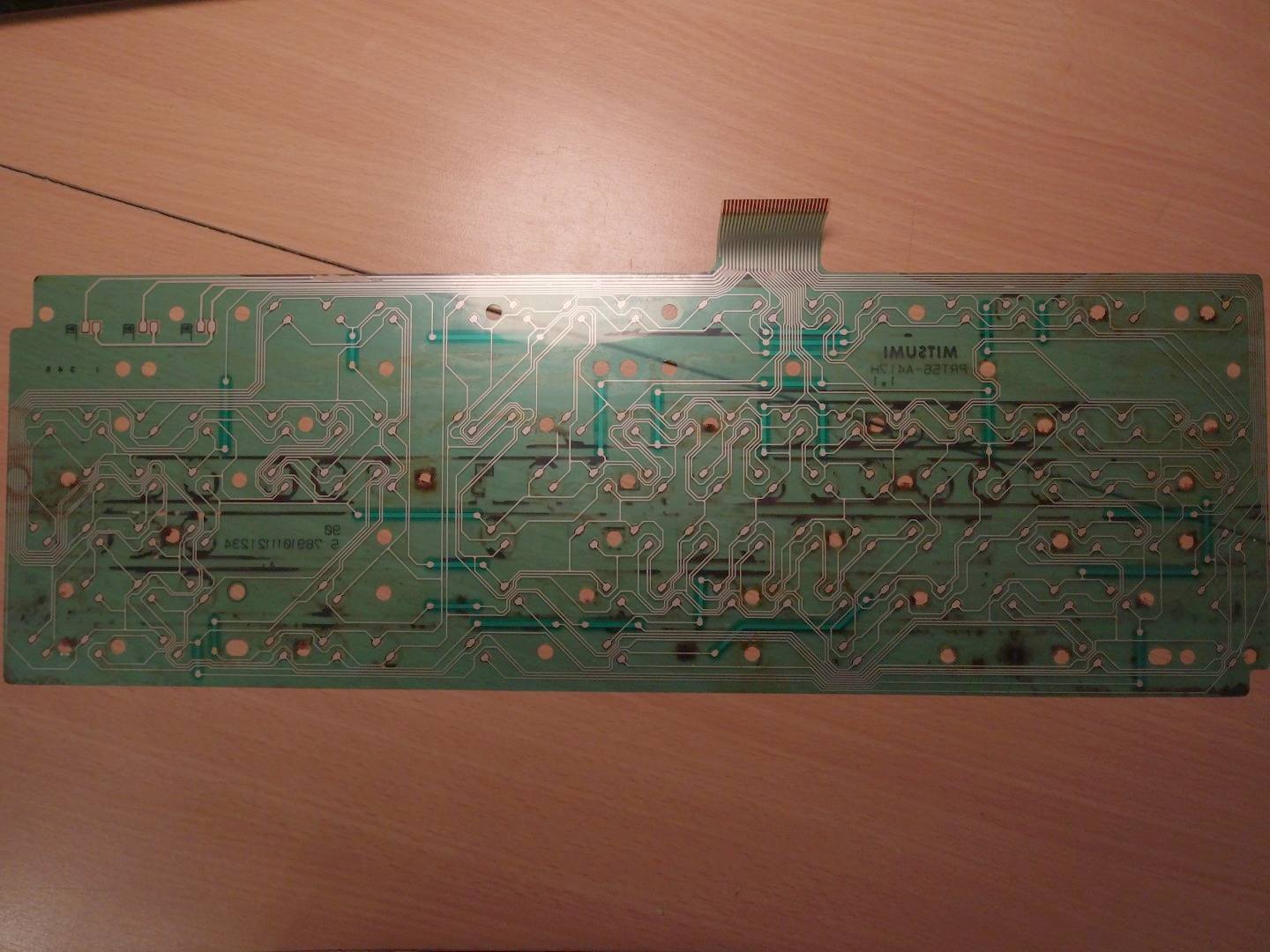

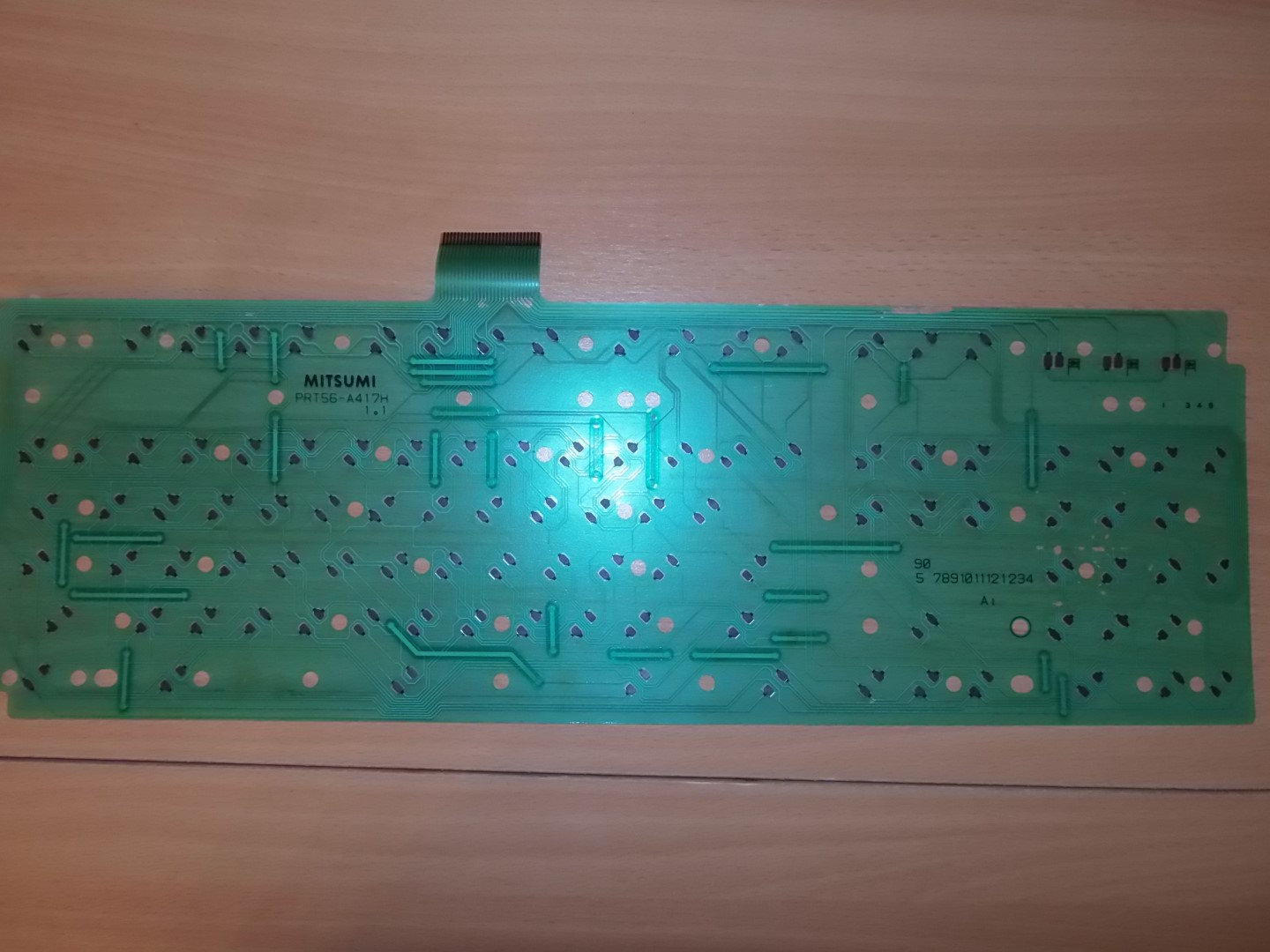

Περασα τρια χερια ΑΖΑΞ την μεμβρανη και απο τις δυο μεριες. Μετα με μπατονετες και contact cleaner καθαρισα ολες τις επαφες.

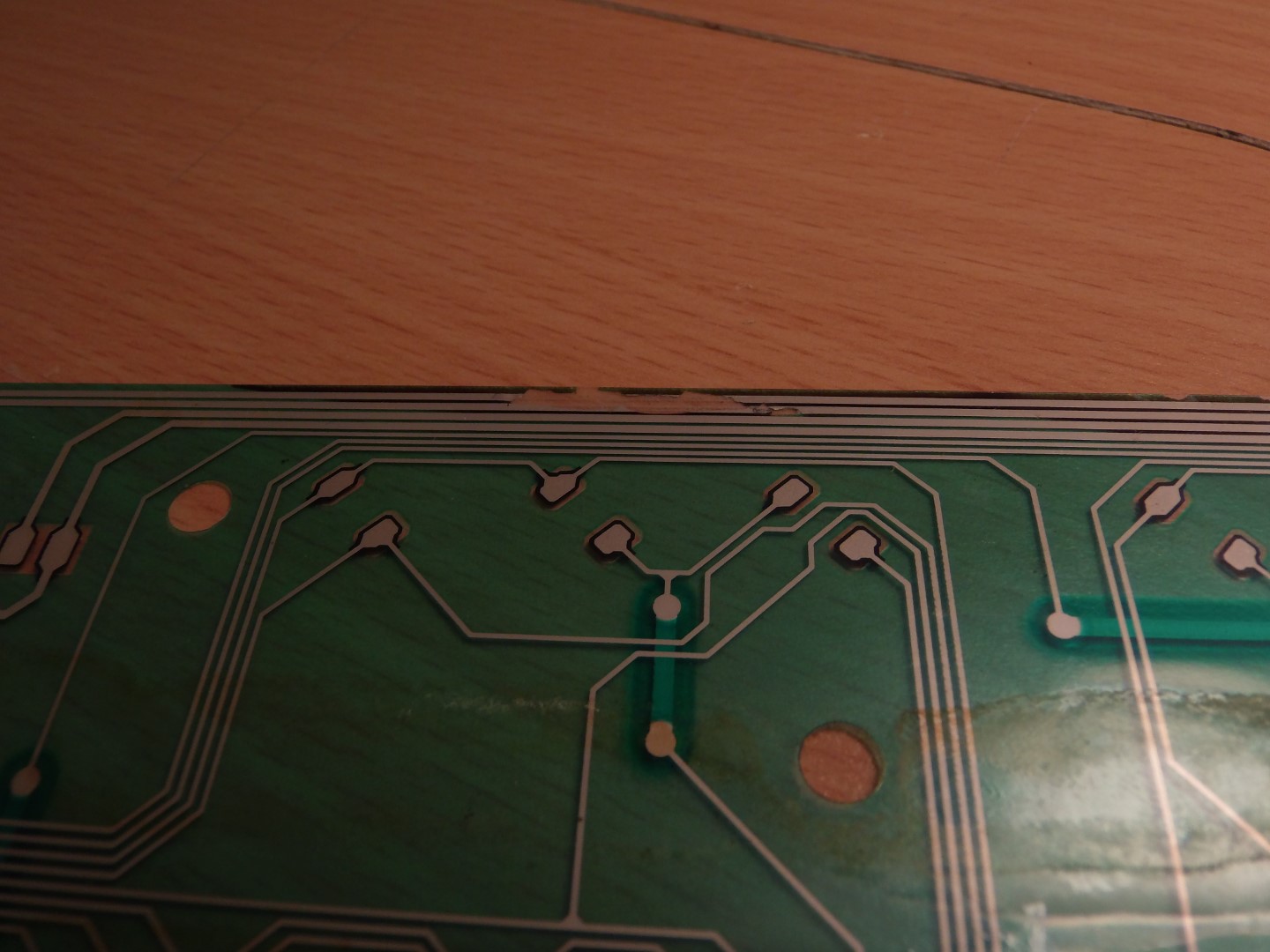

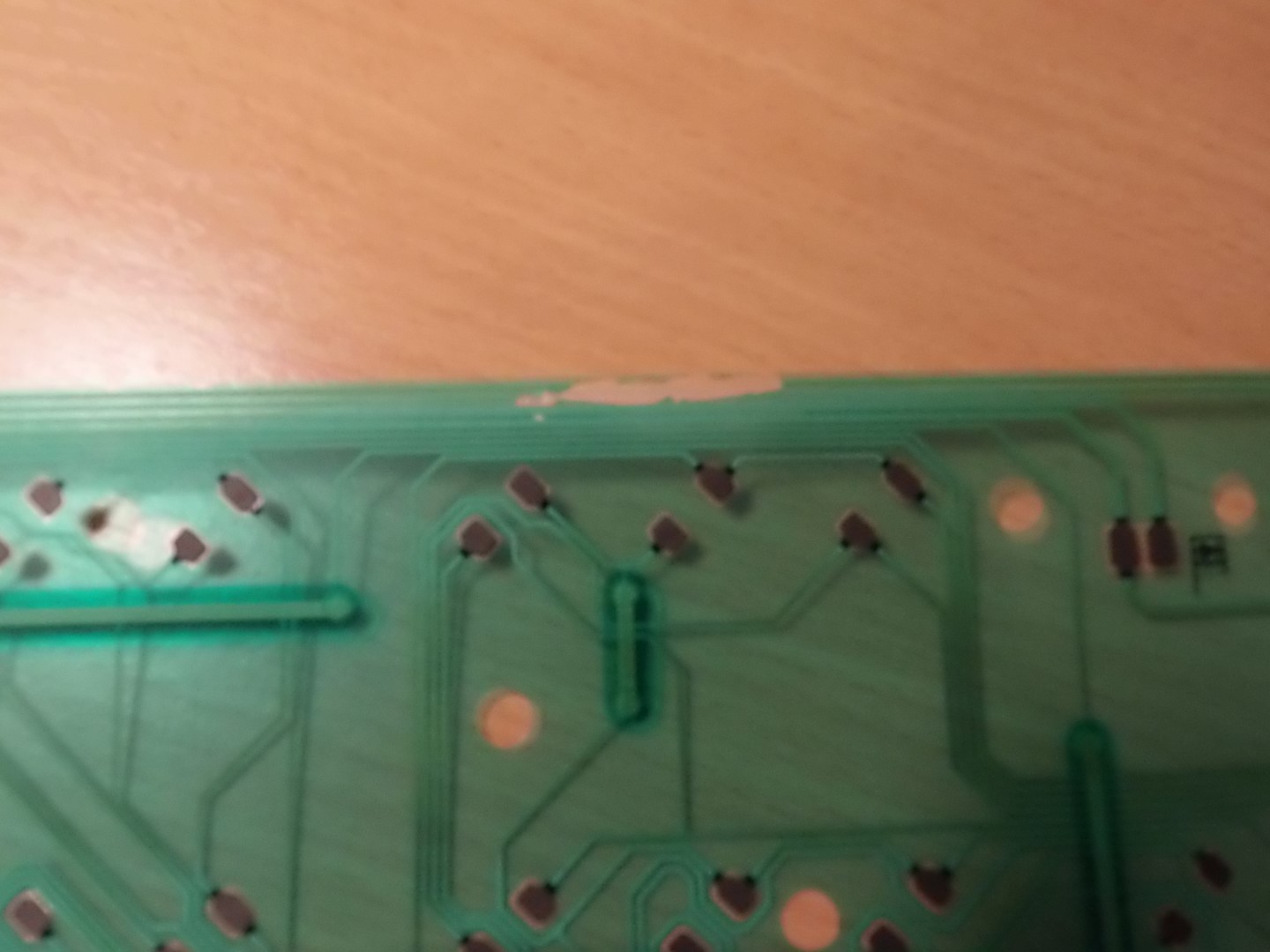

Πλεον η ζημια στην μεμβρανη ειναι εμφανης.

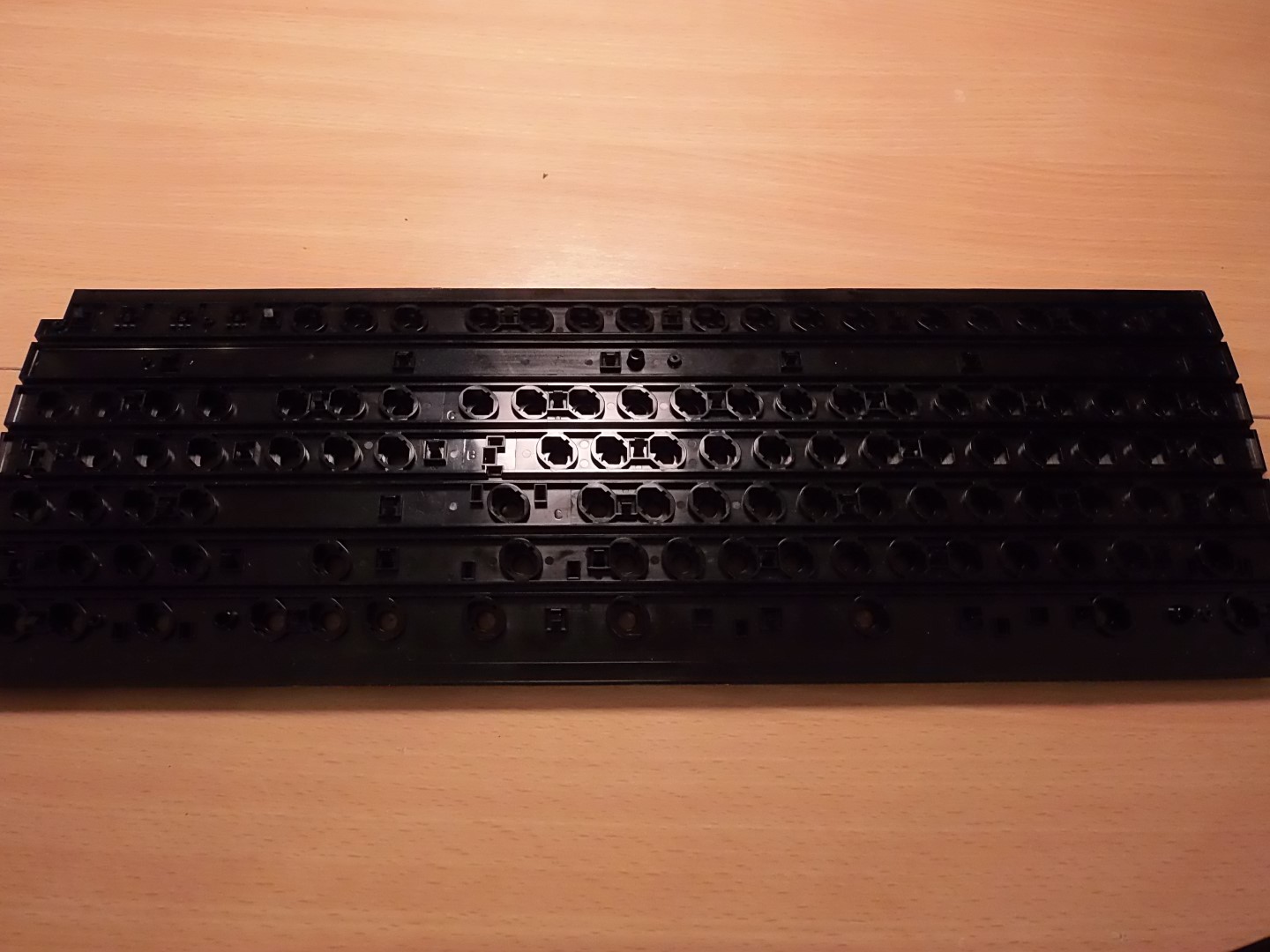

Σειρα ειχε μετα η πλαστικη ανω βαση. Την περασα τρια χερια με νερο και απορρυπαντικο με σοβαρο τριψιμο με την μεγαλη βουρτσα (αυτη για τον ελεφαντα τις κατσαρολες). Την στεγνωσα και μετα με μπατονετες και ΑΖΑΞ καθάρισα στα δυσκολα σημεια που δεν παει η μεγαλη βουρτσα.

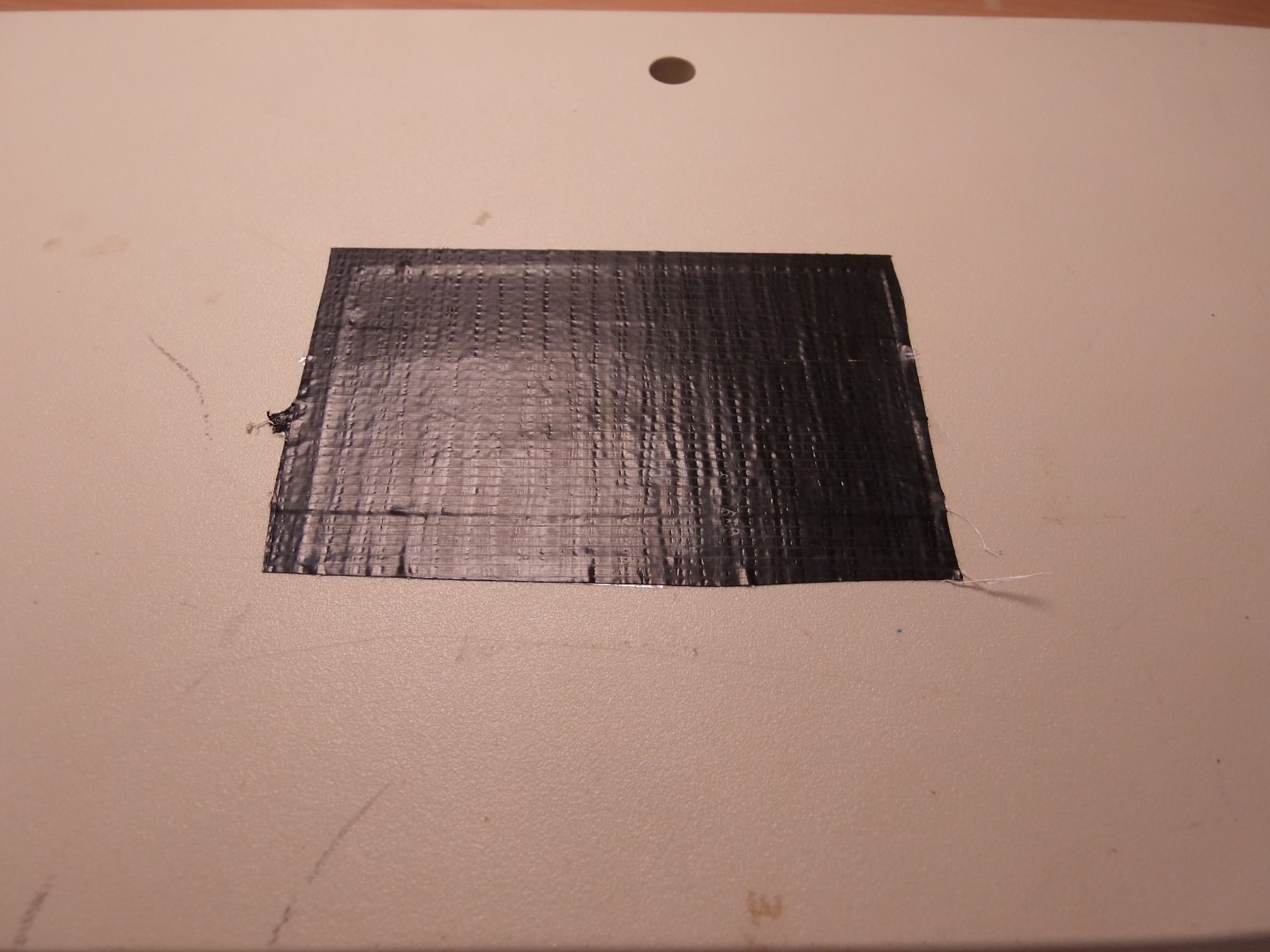

Η κατω μεταλλικη βαση και τα δυο μισα του καλύμματος θα μουλιάσουν στον πατο της μπανιερας με απορρυπαντικό πιατων για πολλες ωρες. Πρωτα ομως εκανα λιγο προετοιμασια για να προστατευσω τα αυτοκολλητα (αυτο που λεει ergodata στο πανω μερος και αυτο της mitsumi στο κατω μερος). Θα τα καλυψω με την καλη χαρτοταινια μου, αλλα επειδη εχει πολυ ισχυρη κολλα και μπορει να χαλασει τα αυτοκολλητα οταν παω να την αφαιρέσω, τα καλυψα πρωτα με ενα κομματι χαρτι. Δεν ειμαι σιγουρος αν θα πιασω το κολπο, αλλα ειμαι αισιοδοξος.

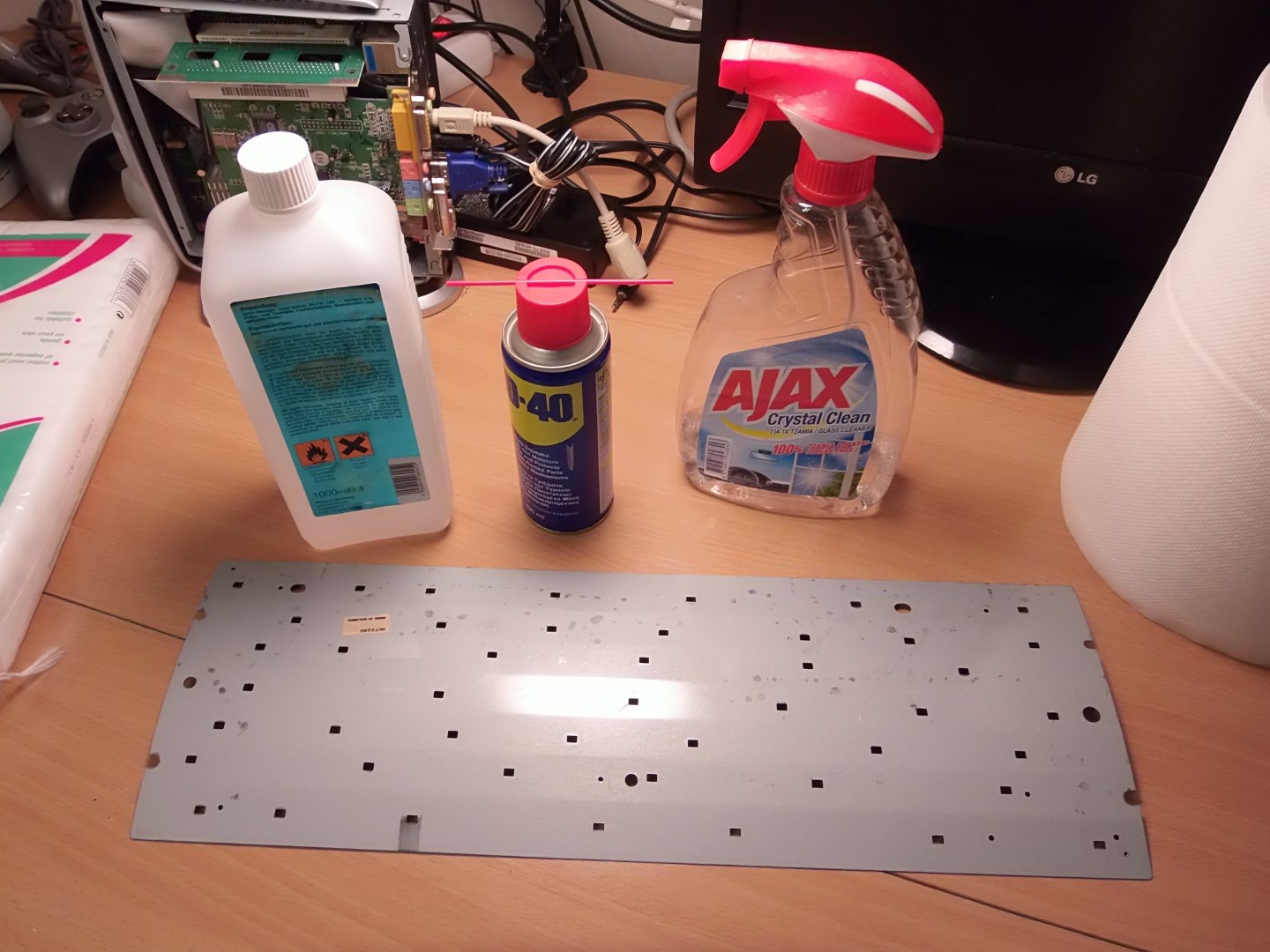

Πρωτα βγηκε απο την μπανιερα η μεταλλικη βαση, μετα απο δυο αλλαγες νερου και ενα γερο τριψιμο. Την περασα ενα χερι με το ΑΖΑΞ και μια μικρη δοση αντισκουριακου.

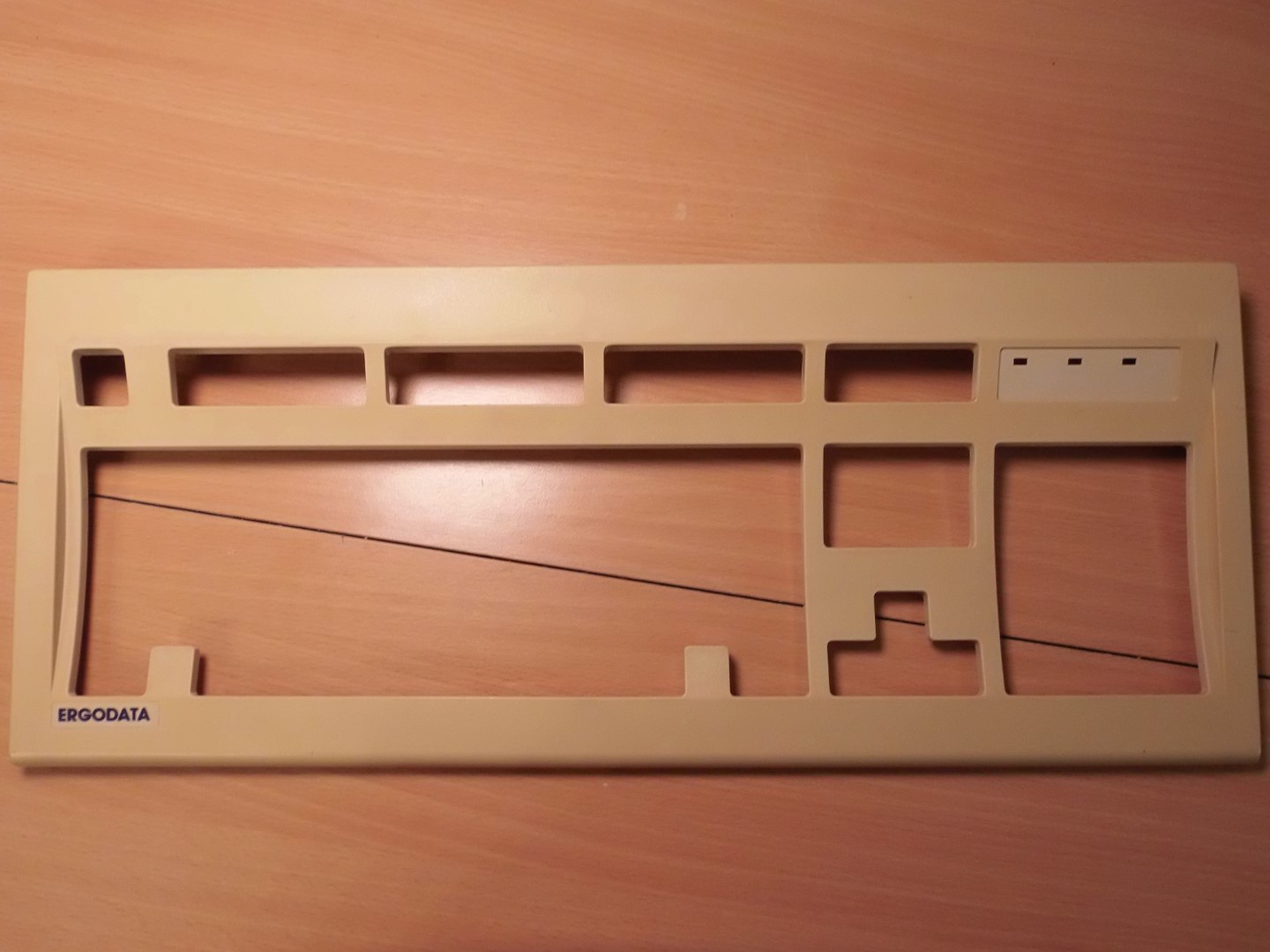

Μετα ετριψα τα πλαστικα καλυμματα και τα αφησα να στεγνωσουν. Το κολπο με την χαρτοταινια επιασε και προστατευσε τα δυο αυτοκολλητα. Καθαρισα το πανω μερος με μπατονετες με αζαξ στα σημεια που δεν φτανει η βουρτσα. Χρησιμοποιησα υγρο αναπτηρα για να βγαλω την ξεραμενη κολλα που εχει απομεινει στην περιοχη των ενδεικτικων λυχνιων. Δυστυχως δεν υπαρχει το μεταλλικο ελασμα που γραφει τι ειναι τι.




Ειπα να κανω ενα διάλειμμα απο τα καλύμματα και ασχολήθηκα με τα εμβολα. Καθαρισα επιλεκτικά τα στελεχη που φαινονταν βρωμικα. Για να καθαρισω τις επαφες, αποφασισα να βαλω ολα τα εμβολα στην πλαστικη βαση ετσι ωστε να μπορεσω να καθαρισω τις επαφες με μπατονετες και contact cleaner ευκολα και γρηγορα. Το κολπο επιασε.

Συναρμολόγησα το σωμα του πληκτρολογιου με την μεμβρανη και την μεταλλικη βαση. Μετα το διελυσα και το ξαναεφτιαξα γιατι ξεχασα να βαλω τα τρια leds! :banghead:

Αυτα για την ωρα.

Τελευταία επεξεργασία:
Διαπιστωνω πως εμεις οι ρετρολαγνοι θα μπορουσαμε ανετα να παρουμε πτυχειο κομμωτικής.Αμε! Αφού!
