Χμμμμ....νέα!
Λοιπόν καλά κατάλαβα πως κάτι γίνεται (λέω έγω τώρα...).

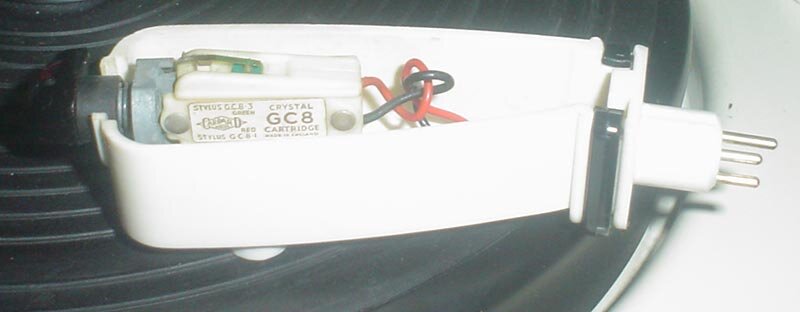

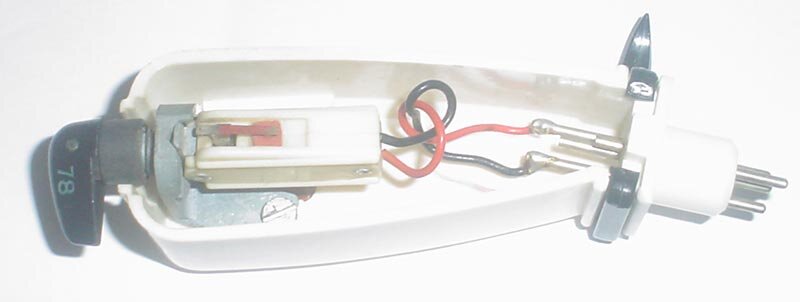

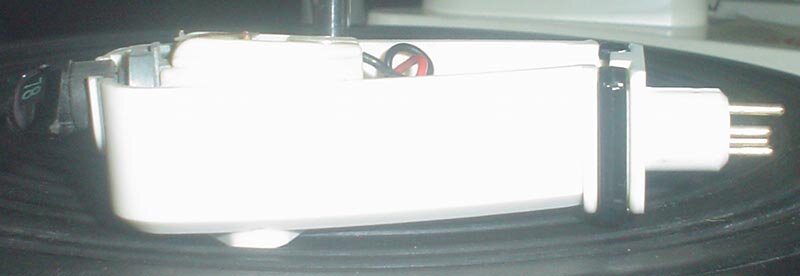

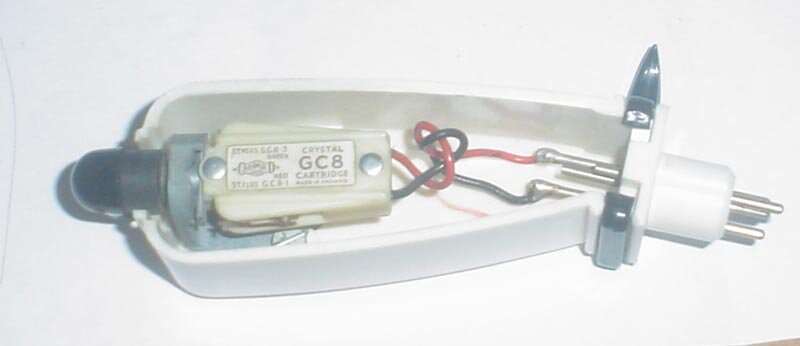

Η κεφαλή είναι μονοφωνική όπως φένεται και από τις νέες φώτο. Αυτός εδώ φένεται να την ξέρει πολύ καλά και παραθέτει όλα τα στοιχεία
http://www.vinylengine.com/turntable_forum/viewtopic.php?f=23&t=42868
Όπως θα διαβάσεις, και όπως ήταν αναμενόμενο, είναι ένας σκέτος killer δίσκων. Αυτό όμως δεν σε αποτρέπει να την χρησιμοποιείς που και που για πλάκα.
Μεταξύ άλλων λέει:
-Θα πρέπει να έχει τόση έξοδο που θα χρειαστούν ίσως ποτενσιόμετρα για να μην υπερφορτώνει το line. (Καλό μπορούμε να το πούμε αυτό, αν όλα τα άλλα φτιάξουν τα χώνεις και μέσα στο σασί και όλα οκ)
-Πρέπει να έχει εξαιρετικά μεγάλη αντίσταση εξόδου. (Κακό αυτό, εκτός αν έχεις ενισχυτή με λυχνίες και ίσως εκεί μπορεί να παίξει κατευθείαν, αλλιώς θα κάνεις κάτι από τα κυκλώματα που προείπαμε, αν και πάλι ίσως τελικά να μην είναι απαραίτητο αν λυθούν όλα τα υπόλοιπα.)
-Αμφιβάλω αν έχει ποτέ κατασκευαστεί για να παίζει microgroove δίσκους (Κακό αυτό. Με λίγα λόγια και θα στους ξεσκίσει, και πιθανόν δεν θα μπορεί να ανακτήσει πληροφορία σε βάθος από το αυλάκι. Αυτό είναι ένας ακόμη λόγος για μειωμένη σταθμή αλλά κυρίως περιορισμένα πρίμα που έτσι και αλλιώς όλες οι κεραμικές πάσχουν σε αυτό)
-Δεν έχει στοιχεία για το βάρος ανάγνωσης κτλ. (Προφανώς κακό αυτό)
-Δεν αμφιβάλω πως μπορεί να παίξει και τα δύο κανάλια ένος στέρεο δίσκου μιξαρισμένα από μόνα τους σε ένα, αλλά αν το έχετε κάνει προφανός θα είναι από αμέλεια (Προφανώς κάκιστο αυτό, και πάλι ενοεί πως θα τα λιώσει όλα)
Αυτά γενικά.
Τώρα ΒΟΜΒΟΣ:
Δεν ξέρω τι βύσματα βγάζει, και δεδομένου ότι είναι μονοφωνική η κεφαλή αρχικά, αν βγάζει κανονικά 2 RCA κάτι ματσακονία γίνεται. Αυτό δεν σημαίνει όμως πως δεν θα μπορούσε να παίξει χωρίς βόμβο. Το θέμα είναι άλλο.

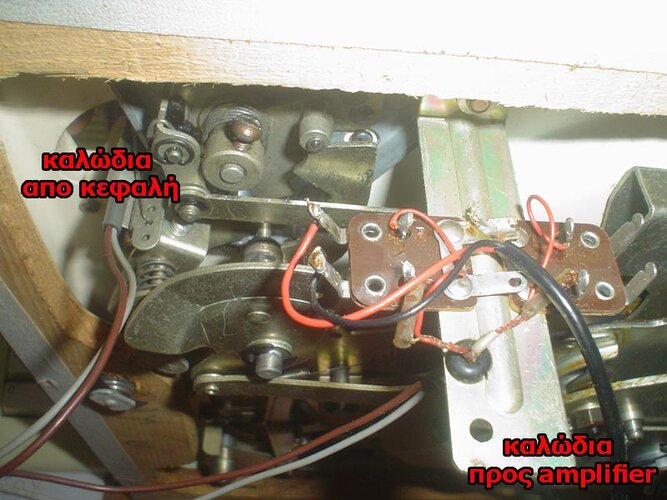

Καθώς βλέπω από την κεφαλή ξεκινούν 2 ομοαξονικά καλώδια. Ένα καφέ και ένα γκρί.

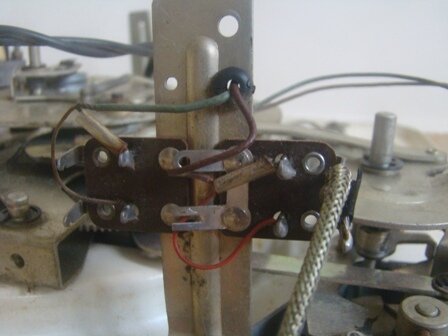

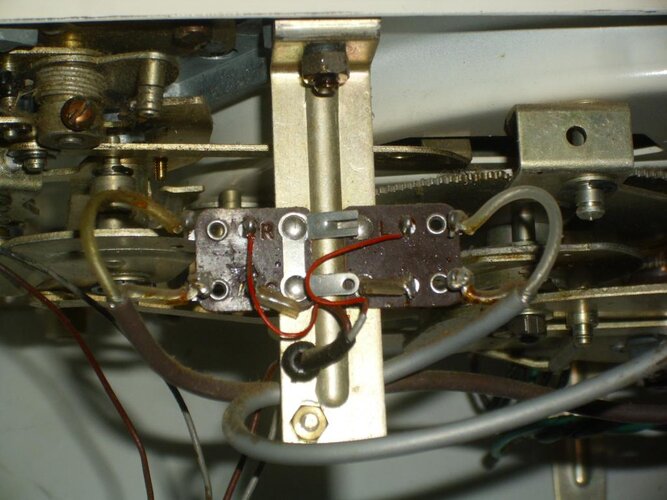

Εκεί που καταλήγουν στην άλλη πλευρά και είναι κολλημένα βλέπουμε το εξής περίεργο:

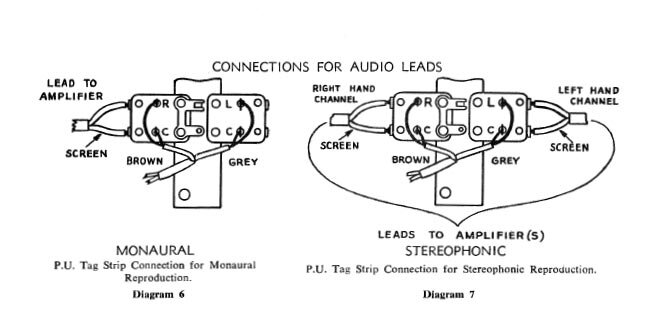

Εν ολίγης το παντ έχει θέσεις και για την περίπτωση που θα προσαρμοστεί στερεοφωνική κεφαλή. Εδώ όμως έχουμε μονοφωνική. Αυτό σημαίνει πως λογικά στο κόκκινο και μαύρο καλώδιο που βλέπουμε στην κεφαλή μετά αντιστοιχούν σαν συνέχεια τους τα εσωτερικά κόκκινα από το καφέ και το γκρί.
Το πλέγμα που περιβάλει αυτά τα κόκκινα και φθάνει μέχρι το παντ, είναι για την θωράκιση του καλωδίου απέναντι σε παράσιτα. Θωράκιση, και όχι σήμα. Το σήμα μεταφέρεται μόνο από τα δύο κόκκινα που ξεπροβάλουν μέσα από το καφέ και γκρί.
Αφού σιγουρευτείς πως το κόκκινο, καθώς και το μαύρο που είναι στην κεφαλή έχουν σαν συνέχεια το κάθε ένα από ένα κοκκινό (αυτά μέσα στο γκρί και καφέ), τότε θα κάνεις το εξής μια και σχεδόν σίγουρα μπερδεψαν την συνέχεια.

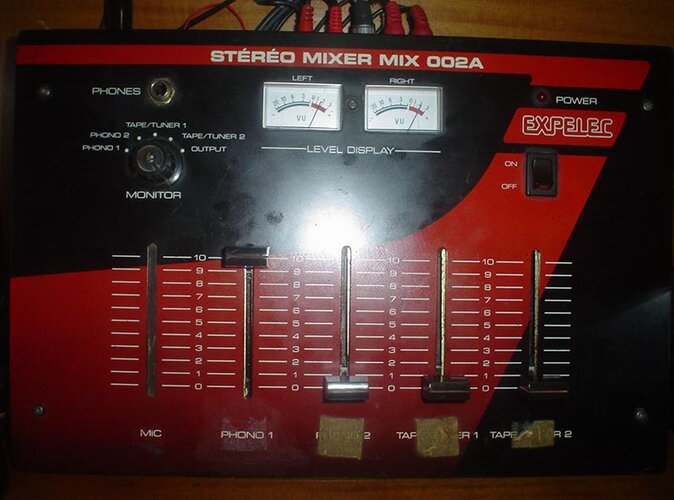

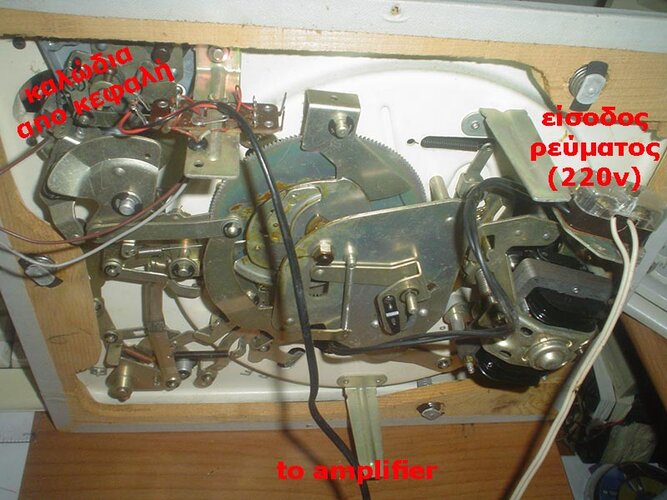

Όπως βλέπουμε από το παντ φεύγει το καλώδιο (μαύρο) για το(τα) RCA που συνδέεις στο μίκτη.
Αυτό μέσα του περιέχει ένα κόκκινο, ένα μαύρο, και ένα πλέγμα.
-Το κόκκινο το αφήνεις εκεί που είναι κολλημένο

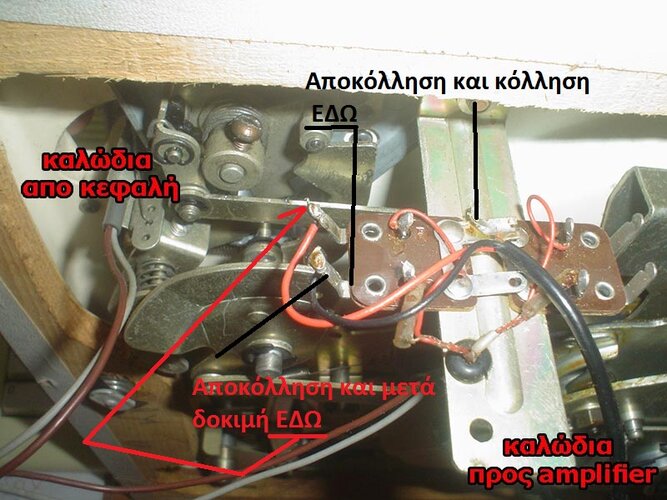

-Το μαύρο το ξεκολλάς από εκεί που είναι τώρα, και το κολλάς στο ποδαράκι που είναι από την απέναντι μεριά του κόκκινου. Στο απέναντι παντ, και εκεί που καταλήγει το έτερο κόκκινο που έρχεται από την κεφαλή και προβάλει΄μέσα από το γκρί που έρχεται από την κεφαλή.
(Τώρα όσα έχω γράψει μπορεί να φένονται πολλά και ίσως να μπερδεύτικες αλλά πως αλλιώς να γίνει μέσα από εδω?)
Αν λοιπόν δεν έχεις μπερδευτεί έως τώρα και έχεις κάνει τα παραπάνω, έχεις αποκαταστείσει την λάθος σύνδεση μέχρι ένα σημείο.
Δλδ. Στο κόκκινο και στο μαύρο που φεύγουν προς τα έξω, έχεις τώρα σωστά συνδεμένο το ΜΟΝΟΦΩΝΙΚΟ σήμα της κεφαλής. Πράγμα που σημαίνει πως αν επάνω σε αυτά και μόνο συνδέσεις ένα RCA και το βάλεις σε ένα κανάλι του μείκτη, αν δεν υπάρχει τίποτα κομμένο, σίγουρα θα παίξει.
Όμως καθώς καταλαβαίνω, και σίγουρα το βλέπεις τώρα μπροστά σου αυτός που το έκανε οδήγησε σαν 2 σήματα το κόκκινο και το μαύρο. Και ολοκλήρωσε την
[edit] συνδέοντας την θωράκιση στο σασί! Δλδ φέρνει ΟΛΟ το παράσιτο που μαζεύει ο μηχανισμός και στα δύο κανάλια (και μάλιστα στο ένα προσθέτει και τα παράσιτα του ενός καλωδίου από την κεφαλή έως το παντ) ενώ ταυτόχρονα δεν έχει ολοκληρωμένο κύκλωμα σε κανένα κανάλι. ΠΩΣ ΝΑ ΠΑΙΞΕΙ?????????????????????
--Άρα ξαναπιάνουμε από τα παραπάνω και την σύνδεση που κάναμε. Τώρα πάμε έξω εκεί που είναι τα RCA πριν τον μίκτη. Τα ΚΟΒΟΥΜΕ, και βάζουμε ΕΝΑ νέο, που θα συνδέεται μόνο στο κόκκινο και μαύρο που έρχονται. Την θωράκιση δεν την συνδέουμε πουθενά στο RCA, απλά έρχεται μέχρι το βύσμα ΧΩΡΙΣ όμως να ακουμπά πουθενά. Στην άλλη μεριά που είναι κολλημένη στο παντ εντός του πικαπ την αφήνουμε ως έχει.
--Κάνουμε το ίδιο με ένα νέο καλώδιο για το άλλο κανάλι. Εντός του πικαπ τα συνδέουμε όλα παράλληλα με το προηγούμενο. Και την θωράκιση επίσης.
--Πέρνουμε τώρα τις 2 λεπτές θωρακίσεις που έχρονται από την κεφαλή στα παντ (για την ακρίβεια τις αφήνουμε ως έχουν) και κολλάμε ένα συρματάκι στο σημείο που έχουμε τις θωρακίσεις που έχουμε από τα δύο κανάλια που φτιάξαμε πριν. Δλδ σε ένα μοναδικό σημείο έχουμε όλες τις θωρακίσεις να καταλήγουν.
Αν τα έχεις κάνει όλα έως εδώ, τώρα το καλήτερο θα ήταν από αυτό το σημείο να πας σε μία γείωση. Και για περισσότερη ασφάλεια θα σου πρότεινα να αλλάξεις το φις του ρεύματος του πικαπ, που τώρα δεν είναι σουκου προφανός, και να χρησιμοποιήσεις την γείωση του σούκου για το παραπάνω σημείο που είπαμε. Έτσι έχει μαζέψει και όλα τα παράσιτα.
Αν το κάνεις αυτό, και μόλις το βάζεις στην πρίζα σου πέφτει η ασφάλεια, σημαίνει πως έχεις διαρροή στο σασσί (παλιά καλώδια μοτέρ κτλ) και τώρα πλέον βλέπει δρόμο για την γη ενώ πριν περίμενε κανένα θύμα να το πιάσει και να γίνει αυτός ο δρόμος...
Είμαι σίγουρος πως αν τα κάνεις όλα αυτά θα παίξει χωρίς κανένα απολύτος βόμβο!
ΑΛΛΑ: Πρώτα δώσε βάση στις διαρροές. Αν δεν έχεις τετοιο θέμα τελικά. Έχε υπόψη και τα παρακάτω:
Εκτός του ότι από κατασκευή του όλο το σύστημα έχει πολλές ατέλειες που είπαμε παραπάνω, το πιθανότερο είναι να μην έχεις πλεόν ουσιαστικά βελόνα και με το ζόρι να διαβάζει τα αυλάκια.
Βρήκα εύκολα εδώ
http://www.ebay.com/itm/Record-Player-Stylus-for-Garrard-GC8-Bush-210-LP-78rpm-Styli-/290858233808?pt=Turntable_Parts_Accessories&hash=item43b8806fd0
και έχει και άλλες αλλά προσοχή αν πάρεις να είναι για 33 και 45 (εκτός αν θες και για 78) μια και είναι εντελώς διαφορετικές και χοντρότερες οι των 78 και δεν θα παίζουν σωστά.
Το καλύτερο όμως θα είναι να πάρεις μια μαγνητική κεφαλή σαν αυτή
http://www.ebay.com/itm/Classic-EMPIRE-108-moving-magnet-stereo-phono-cartridge-working-w-GARRARD-shell-/171101515630
Αν το κάνεις θα έχεις δύο κανάλια και σωστή κεφαλή. Φυσικά θα πρέπει να αλλάξεις όλη την καλωδίωση από την αρχή μέχρι το τέλος που είναι και το ποιό σωστό και αυτό θα έκανα εγώ. Σε αυτή την περίπτωση το μόνο π[ου θα μένει είναι λίγο ψάξιμο άν μπορείς να ρυθμίσεις το βάρος σωστά και να μην σκάβεις και πάλι τους δίσκους.
Περιμένω νέα και είμαι σίγουρος πως θα παίξει έστω και οργώνοντας . Μέχρι αύριο το βράδυ που θα ξαναμπώ, είμαι σίγουρος πως θα το έχεις φτιάξει!
