O George Kirilov επιστρεφει δριμύτερος με μια μικρη παρτιδα microdisk controller boards! Υπερσπανιο εξαρτημα και μεγαλη ζητηση γι' αυτο βιαστείτε!


Περισσοτερες πληροφοριες στο Defence Force forum.

Τελευταία επεξεργασία:

freaktmp

Expert
Joined
20 Απρ 2009
Μηνύματα
8.137
Αντιδράσεις
6.087
Παρουσιαση Microdisk controller replica

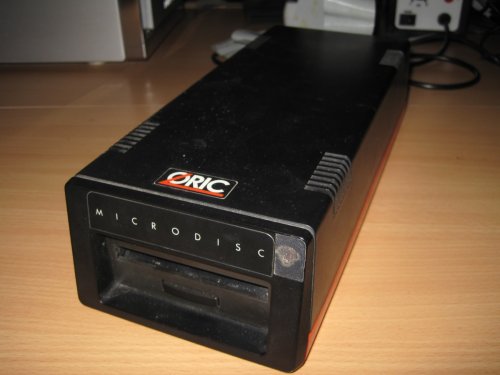

Μετα την απογοητευση πριν μερικα χρονια με το ελαττωματικό Oric Microdisc, AddEmoticons00116.gif ηρθε η ωρα να παρω το αιμα μου πισω, με την βοηθεια παντα του oric hacker extraordinaire, George Kirilov. :bow:

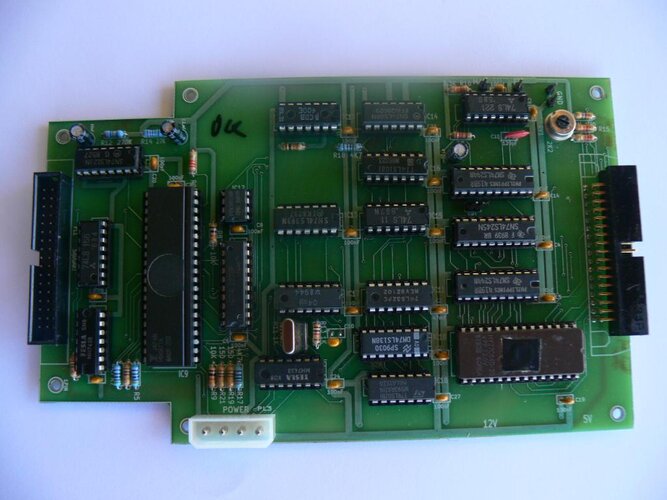

Προσφατα ανακοίνωσε την ολοκληρωση της αναδημιουργίας του controller του κλασσικου Microdisc. Αξιζει εδω να αναφερουμε οτι δεν ειναι ενα προς ενα αντιγραφο, αλλα μια νεα σχεδίαση, πληρως συμβατή με την αρχικη. Δυστυχως ομως οι διαστάσεις της νεας πλακέτας δεν μας επιτρεπουν να αντικαταστήσουμε την αυθεντικη μεσα στη θηκη του microdisc, οποτε δεν προβλέπεται στο κοντινο μελλον να επανέλθει το microdisc στην ενεργό δράση. Έξαλλου ποιος θελει να μπλέκει με δισκετες 3'' εν ετει 2013; :shake:

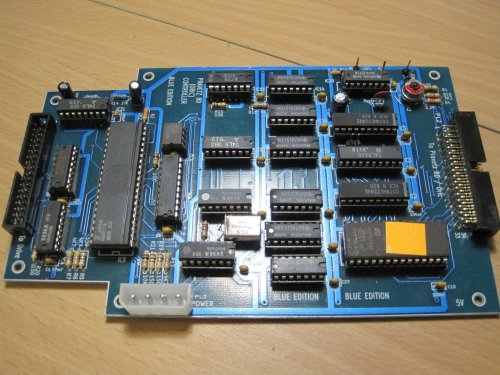

Οπως ολες οι δημιουργίες του George, o controller ερχεται με ολα τα ολοκληρωμένα του σε θηκες για ευκολη επισκευή! Προκειται για την blue edition, η βασικη διαφορά της οποίας με την απλη είναι, θα υποθέσω, οτι το PCB είναι μπλε. :p


Εκτος απο τον controller, παίρνουμε ενα καλώδιο 34 θωρακισμένο, ενα χαρτι που μας προειδοποιεί να μην τροφοδοτούμε τον controller και τον υπολογιστη με το ιδιο τροφοδοτικό και μια carte-postale απο την Βουλγαρία με αγάπη! :thanx2:

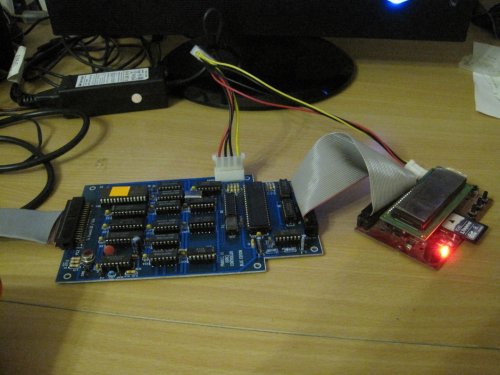

Η συνδεσμολογια κλασσικη. Συνδεουμε τον controller με τον oric μας χρησιμοποιοντας το θωρακισμενο καλωδιο. Συνδεουμε τον HxC floppy emulator με τον controller. Με ενα μικρο τροφοδοτικο 5/12V τροφοδοτουμε και τα δυο. Αναβουμε πρωτα τον controller/floppy emulator, μετα τον oric, παταμε το reset στον controller και αμεσως ξεκιναει να ψαχνει για δισκετα.

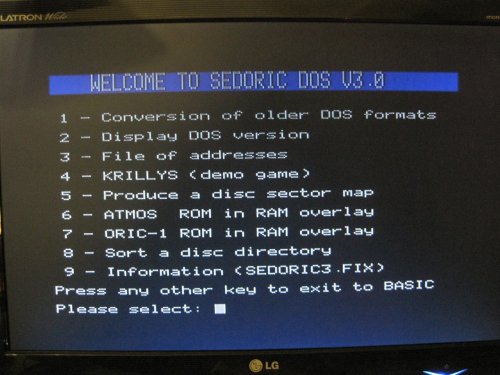

Sedoric V3.0

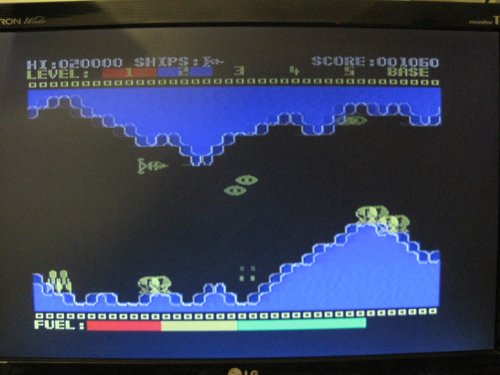

Krillys

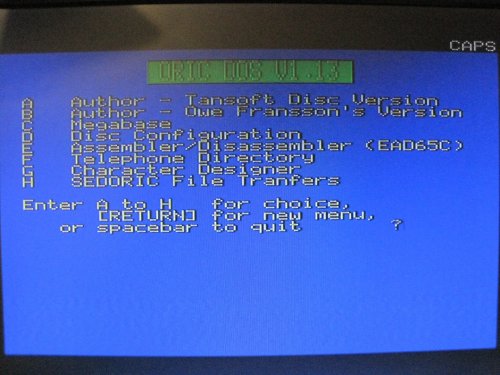

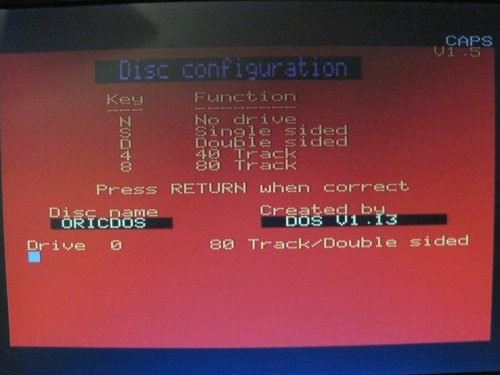

OricDOS V1.13



Τωρα φυσικα θα ρωτησει κανεις, αν εχεις εναν (ή περισσοτερους) cumana floppy controller, γιατι να εχεις και microdisc; Ο τεχνικος λογος ειναι οτι οι δυο controllers δεν εχουν την ιδια συμβατοτητα με ολα τα διαφορετικα λειτουργικα που υπαρχουν για τον oric. Γενικα οντως ειναι λιγο υπερβολη. Για μενα παντως δεν χρειαζονται λογοι! Γι' αυτο λοιπον οσοι πιστοι σπευσατε στο Defence Force forum για να αποκτησετε και εσεις τον microdisc controller replica σας! :cheers: :award: :headbang:

Τελευταία επεξεργασία:

angel_grig

KAT Resurrector
Joined
11 Οκτ 2008
Μηνύματα
3.161
Αντιδράσεις
390
Εξαιρετικη παρουσιαση! :thumbup: Ωραιος ο Βουλγαρος!Αν χωραγε και μεσα στο microdisc θα ηταν ακομη καλυτερα.Ακομα παντως βαραω το κεφαλι μου οταν πριν 2 χρονια βρηκα στο ebay oric atmos με 30 ευρω και δεν τον πηρα.... :banghead:

Οff topic mode on/

Kαλα στον oric υπαρχουν τοσα περιφερειακα..σε αυτον τον ερμο τον QL ενα Interface για drive δεν θα φτιαξει κανεις????

Οff topic mode off/
