Επισκευή καλωδίων σε Tomahawk Joystick

glaros

Retro Member
Joined
22 Οκτ 2011
Μηνύματα
114
Αντιδράσεις
0
Ένας καλός φίλος,μου χάρισε δυο Tomahawk και ένα PacMan χειριστήρια,τα άνοιξα και είδα ότι τα καλώδια είναι "ξεντεριασμενα",μήπως έχετε κάποιο σχέδιο να ξανάκολλήσω τα καλώδια ?




D@redevil

Retired Admin
Joined
31 Οκτ 2008
Μηνύματα
8.888
Αντιδράσεις
488
glaros είπε:
Ένας καλός φίλος,μου χάρισε δυο Tomahawk και ένα PacMan χειριστήρια,τα άνοιξα και είδα ότι τα καλώδια είναι "ξεντεριασμενα",μήπως έχετε κάποιο σχέδιο να ξανάκολλήσω τα καλώδια ?
Με τον κίνδυνο να πέφτω λίγο έξω σε σχέση με αυτό που ζητάς, μήπως αυτά βοηθάνε κάπως?

http://www.retromaniax.gr/vb/showthread.php?10757

http://www.retromaniax.gr/vb/showthread.php?6681

http://www.retromaniax.gr/vb/showthread.php?9228


glaros

Retro Member
Joined
22 Οκτ 2011
Μηνύματα
114
Αντιδράσεις
0
Τα θέματα αναφέρονται σε "ανταπτορες",χρειάζομαι τα χρώματα των καλωδίων σε πιο διακόπτη αντιστοιχούν,έστω και από φωτογραφία.


Τελευταία επεξεργασία από έναν συντονιστή:

D@redevil

Retired Admin
Joined
31 Οκτ 2008
Μηνύματα
8.888
Αντιδράσεις
488
Α, μάλιστα! :)

Κατάλαβα (μη ρωτήσεις πώς!) ότι το πρόβλημα ήταν στη σύνδεση με το pc!....

Λοιπόν, απ' ότι βλέπω από τη φωτό που έβαλες είναι στάνταρ μικροδιακόπτες (κάτι, όχι τόσο δύσκολο να το φτιάξεις, αλλά τουλάχιστον για μένα [που έχω εμπειρικές γνώσεις] δύσκολο να το εξηγήσεις!)...

Διακρίνω κάποια που είναι ήδη στις άκρες. Π.χ. Το άσπρο καλώδιο (2 κόκκινοι κύκλοι) ένωσέ το... Είναι το ίδιο...

[edit] ομοίως και το μπλε που βλέπω πάνω δεξιά.

Αυτά τα δυο, μας δίνουν το δεξιά-αριστερά.

***Μένουν το πράσινο / πορτοκαλί / καφέ. Δυο από αυτά είναι το πάνω-κάτω. Μήπως έχει και κάποιο κουμπί? Φαντάζομαι στο πάνω μέρος του joystick?


Στους μπλε κύκλους είναι το μαύρο καλώδιο (που το βλέπω σε σειρά) μάλλον είναι η γείωση (GROUND) και πρέπει να "πατάει" σε όλους τους διακόπτες εδώ σε αυτό το ποδαράκι:

Προβολή συνημμένου 56687

Τώρα, από εκεί και πέρα, θα το πήγαινα με trial & error για να βρω τα υπόλοιπα χρώματα σε ποια κατεύθυνση βγάζουν (και αν τελικά παίζει ρόλο το καλώδιο! Έχω την εντύπωση ότι ο μικροδιακόπτης δίνει την κατεύθυνση, αλλά και πάλι μπορεί να κάνω λάθος! :) )

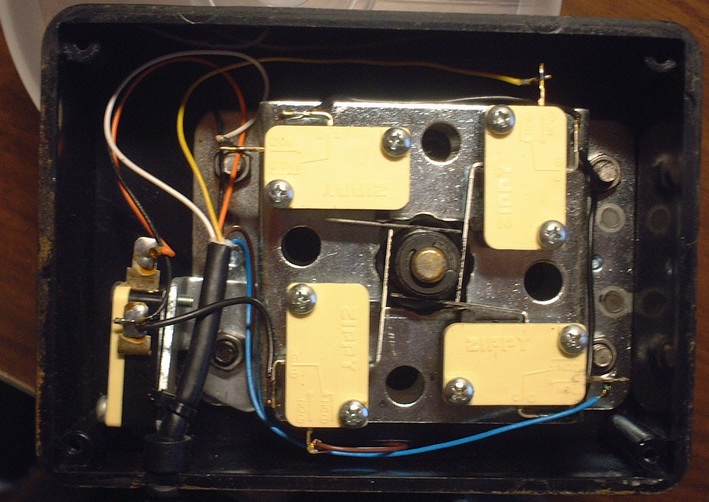

[edit2] Για ρίξε μια ματιά κι εδώ:


πηγή: gryzor.info

Τα χρώματα μου θύμισαν λίγο τη συνδεσμολογία σου!... Μήπως βοηθάει?

P.S. Μήπως θα ήταν καλύτερα να το πάμε σε αυτόνομο θρεντ?

A! Και μια παράκληση! Σε παρακαλώ μην ανεβάζεις φωτός στο imageshack, γιατί μετά από ένα διάστημα, θα τις ψάχνουμε και είναι κρίμα! Ο σέρβερ μας μπορεί άνετα να φιλοξενήσει τις φωτός μας! Οδηγίες εδώ! :)


Τελευταία επεξεργασία από έναν συντονιστή:

angel_grig

KAT Resurrector
Joined
11 Οκτ 2008
Μηνύματα
3.161
Αντιδράσεις
415
Για να βρεις που πανε τα καλωδια ειναι ευκολοτερο αν εχεις πολυμετρο.Πες μας επισης ποια ειναι στην θεση τους και ποια ειναι κομμενα/αποσυνδεδεμενα..

Τελευταία επεξεργασία από έναν συντονιστή:

D@redevil

Retired Admin
Joined
31 Οκτ 2008
Μηνύματα
8.888
Αντιδράσεις
488
Άντε, Mr. Kat Resurrector! :D Πώς και πώς σε περίμενα! :)

Οκ, ήρθε ο σωστός άνθρωπος στο θρεντ! Την κάνω με ελαφρά! :D


glaros

Retro Member
Joined
22 Οκτ 2011
Μηνύματα
114
Αντιδράσεις
0
Το πορτοκαλι είναι στο μοναδικό πλήκτρο,το μαύρο "τρέχει" σε όλες τις επαφές,το καφέ στο "δεξιά",άσπρο,πράσινο και μπλε ορφανά.


Πολύμετρο δεν έχω,με το ζόρι κολλητήρι.


mike

RetroJunkie™
Joined
17 Νοέ 2008
Μηνύματα
2.153
Αντιδράσεις
84
Οταν συναντηθουμε θυμισε μου να σου δωσω ενα λειτουργικο, οποτε θα δεις που συνδεεται το καθε τι και θα το φτιαξεις.

Εαν βαριεσαι, ελα απο το σπιτι μου να τα φτιαξουμε μαζι.


glaros

Retro Member
Joined
22 Οκτ 2011
Μηνύματα
114
Αντιδράσεις
0
Ευχαριστώ για το ενδιαφέρον. :)




Ας πειραματιστώ με το "PacMan" version να μου μείνουν τα Tomahawk


mike

RetroJunkie™
Joined
17 Νοέ 2008
Μηνύματα
2.153
Αντιδράσεις
84
Εαν θες μπορω να σου δωσω αναλυτικες οδηγιες, αλλα μεσα απο το "γραψιμο" στο θρεντ θα μας παρει πολυ περισσοτερο χρονο.


glaros

Retro Member
Joined
22 Οκτ 2011
Μηνύματα
114
Αντιδράσεις
0
Το χειριστήριο επισκευάστηκε επιτυχώς.




Αν και ερασιτέχνης στις κολλήσεις,τα κατάφερα.






Ένα καλός φίλος,μου χάρισε Tomahawk... :) βεβαια δεν ήταν τόσο καλός και στην μεταχείριση.




Το χειριστήριο δεν δούλευε διότι οι ενώσεις στα καλώδια (εσωτερικά) ήταν ξηλωμένα.
:eek:






Η κατάσταση των καλωδίων...πριν.





Προβολή συνημμένου 56739







Προετοιμασία χειριστηρίου.



Καθάρισμα επαφών από τα παλιά καλώδια.













Για την σωστή αντιστοίχιση,πιο χρώμα πάει που,χρησιμοποίησα την παρακάτω βοήθεια



(D@redevil) και το πατροπαράδοτο trial-error.






Προβολή συνημμένου 56741Προβολή συνημμένου 56742







Προετοιμασία καλωδίων.



Καλό είναι να αφήσετε αρκετά μεγάλο μήκος καλωδίου για να κάνει τη διαδρομή γύρο από τα διακοπτάκια.Στο εν λόγο χειριστήριο,το σωστό μήκος είναι όσο η διαγώνιος του χειριστηρίου. (τυχαίο ?)
:p












Το τελικό αποτέλεσμα.









Το κόκκινο καλώδιο μένει "ορφανό",προφανώς το D9 βύσμα από τις εννιά επαφές έχει επτά καλώδια και για το χειριστήριο χρειάζονται τα έξι.





Τα απαραίτητα για την επισκευή
:




Κολλητήρι (όχι του καραγκιόζη)
:p


Κόλληση



Πένσα



Κοφτάκι/απογυμνωτής καλωδίων.



Κατσαβίδι



Κέφι/Διάθεση
#)




Η επιβεβαίωση της επισκευής έγινε σε Amiga CD32 με game το Microcosm.
:cool:


Τελικά το trial-error δεν χρειάστηκε,αλλα είναι χρήσιμο σε καταστάσεις που δεν έχουμε ξανάδιαχειριστή.
;)




Το κολλητήρι φάνηκε χρήσιμο και σε κολλήσεις ρωγμών στα πλαστικά,
;) αφού τα υλικά είναι θερμοπλαστικά και ξανάκολλούνται.





Μαύρο : Γείωση,"τρέχει" σε όλα τα διακοπτάκια.



Πορτοκαλι : Για το "Fire" πλήκτρο.



Λευκό : Για το "πάνω" του μοχλού.



Πράσινο : Για το "αριστερά" του μοχλού.



Μπλε : Για το "κάτω" του μοχλού.



Καφέ : Για το "δεξιά" του μοχλού.



Κόκκινο : Δεν χρησιμοποιείτε.





Αλλάζοντας τα κατάλληλα χρώματα μπορεί να γίνει χρήσιμο σε αριστερόχειρες ή invert X-Y axis.
:eek:









Τελευταία επεξεργασία από έναν συντονιστή:

D@redevil

Retired Admin
Joined
31 Οκτ 2008
Μηνύματα
8.888
Αντιδράσεις
488
Ωραίος! :thumbup:

Έγινε και η μεταφορά των χθεσινών posts εδώ, ώστε να είναι όλα μαζεμένα! ;)

Ευχαριστούμε πολύ για τον οδηγό!


glaros

Retro Member
Joined
22 Οκτ 2011
Μηνύματα
114
Αντιδράσεις
0
Ευχαριστώ tatalas και mike




Το edit post απενεργοποιείται μετά από πόσο διάστημα ?


D@redevil

Retired Admin
Joined
31 Οκτ 2008
Μηνύματα
8.888
Αντιδράσεις
488
Το edit post απενεργοποιείται μετά από πόσο διάστημα ?
Μετά από 24 ώρες, δεν επιτρέπεται η επέμβαση σε ποστ. Μπορείς να με στείλεις πμ αν χρειάζεσαι να φτιάξουμε κάτι - είμαι στη διάθεσή σου! ;)
