Μια φορα και εναν καιρο, ειχα βρει πεταμενο ενα Hyundai Super-386S. Ο δισκος και η καρτα γραφικων ηταν στον αερα και έλλειπαν ολες οι βιδες του κουτιου εκτος απο μια καθως και το μπροστινο καλυμμα του δισκου. Ο υπολογιστης δεν δουλευε. Βρηκα βιδες και βιδωσα τα παντα στην θεση τους και το εβαλα στην ακρη για μια αλλη στιγμη.

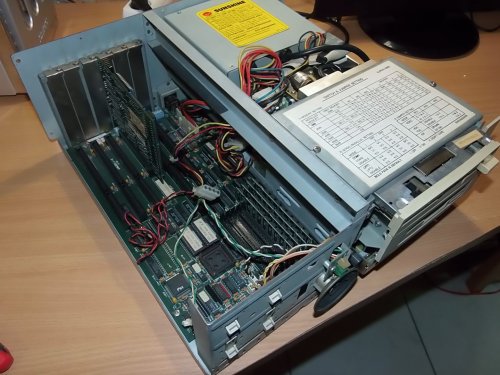

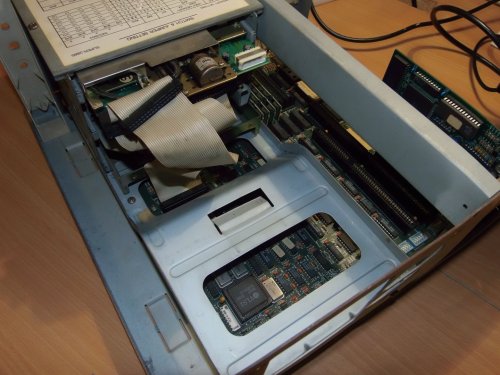

Ε λοιπον αυτη η στιγμη ηρθε. Ας δουμε λιγο την αποσυναρμολογηση του υπολογιστη. 5 βιδες μας δινουν προσβαση στο εσωτερικο.


Ενδιαφερον παρουσιαζει ο μηχανισμος του διακοπτη on/off.

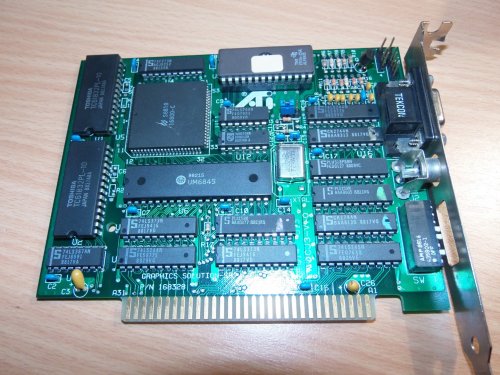

Η καρτα γραφικων ειναι ATI Graphics Solution SR, CGA/Hercules/MDA συμβατη και ρυθμιζεται με dip switches.


4 βιδες μας επιτρεπουν να αφαιρεσουμε το τροφοδοτικο. Παρατηρουμε οτι ο δισκος δεν ειναι συνδεδεμενος και λειπει και η καλωδιοταινια δεδομενων.

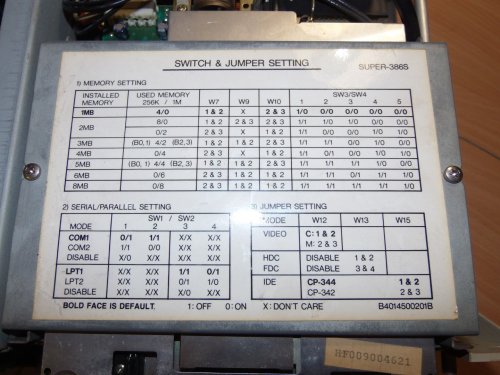

Μια μεταλλικη πλακα με ενα σκονακι για τις βασικες ρυθμισεις του motherboard αφαιρειται με δυο βιδες. Αλλες 6 βιδες μας επιτρεπουν να αφαιρεσουμε τα δυο floppies (το ενα ειναι ενα σπανιο quarter height 5.25'' drive) και τον δισκο.

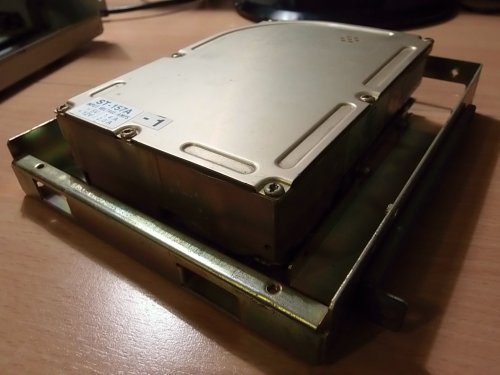

O δισκος ειναι ο κλασσικος Seagate ST-157A, ενας απο τους πρωτους IDE δισκους, χωρητικοτητας 40mb.


4 βιδες μας επιτρεπουν να αφαιρεσουμε το drive cage

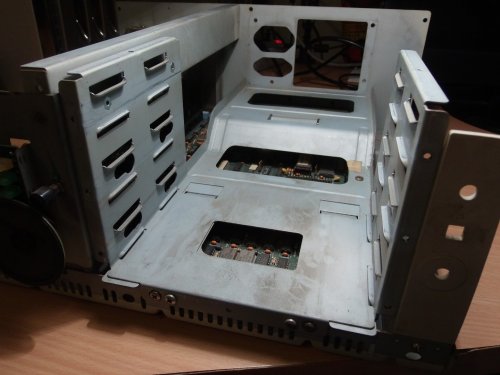

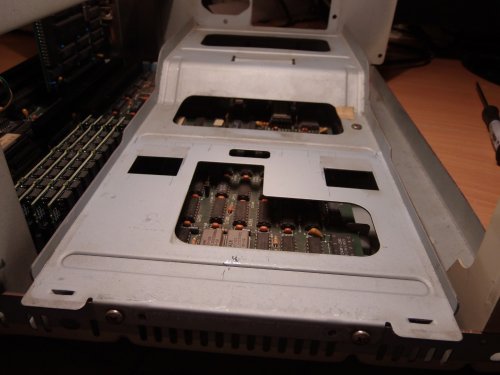

5 βιδες μας επιτρεπουν να αφαιρεσουμε το support tray


Πλεον εχουμε προσβαση στο motherboard. 6 βιδες και 4 αποστατες στην σειριακη και παραλληλη θυρα μας επιτρεπουν να αφαιρεσουμε το motherboard. Δυστυχως οι αποστατες ηταν κολλημενοι με καποια πολυ ισχυρη thread locker κολλα και κοπηκαν ολοι εκτος απο εναν.


Ο καλος ο νοικοκυρης!

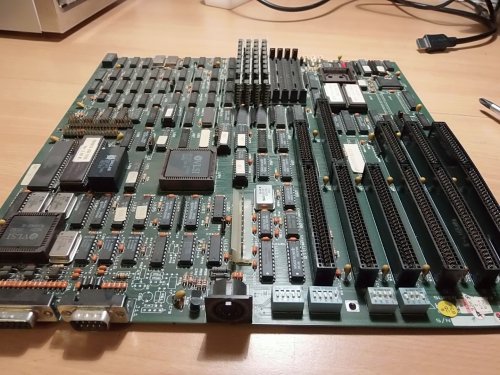

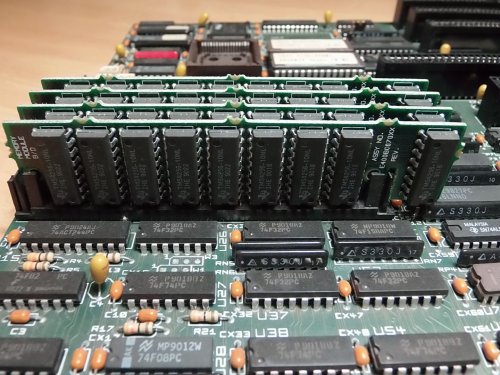

Ενδιαφερουσες λεπτομέρειες του motherboard. 4x 256kb SIMM με parity.

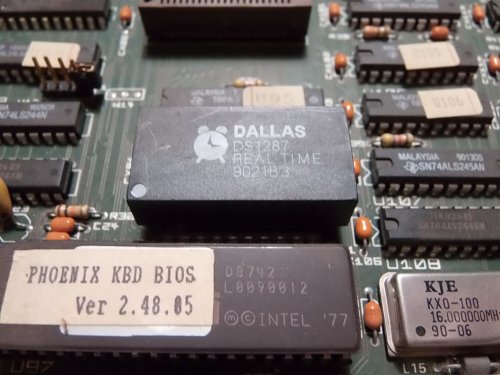

Η μπαταρια του BIOS ειναι DALLAS DS1287 και ευτυχως ειναι socketed.

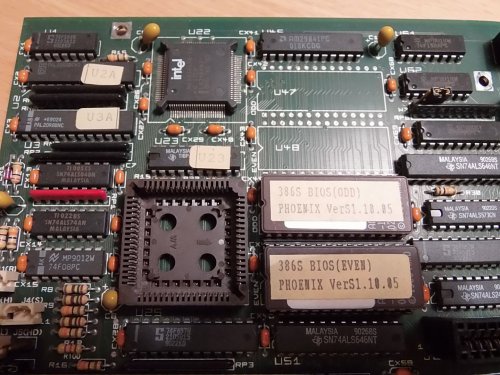

O επεξεργαστης Intel 386SX 16MHz κολλημενος στην πλακετα, socket για μαθηματικο συνεπεξεργαστη και BIOS Phoenix.


Μετα απο ενα πρωτο βασικο καθαρισμο, εγινε επιβεβαιωση ολων των jumpers στο motherboard. Ελειπε το jumper για την ρυθμιση color/monochrome, αλλα δεν εχει σημασια αφου η πρωτη δοκιμη θα γινει με μια γνωστη καλη VGA, για να διευκολυνουμε τα πραγματα. Τελος προχωρησα στην αντικατασταση του Dallas. Πλεον δεν παραγονται DS1287, αλλα υπαρχει το DS12887 Που ειναι προς τα πισω συμβατο.

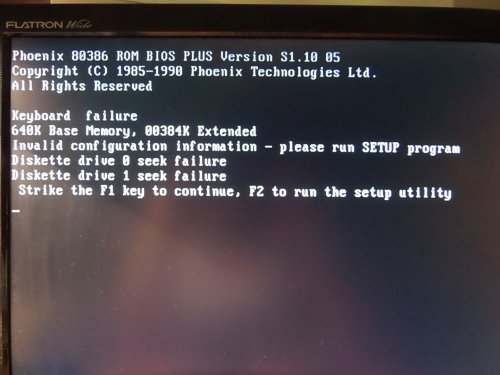

Η πρωτη δοκιμη ηταν με motherboard, μνημη, τροφοδοτικο και την vga. Το τροφοδοτικο πηρε μπροστα αλλα δεν ειχα εικονα. Μετα συνδεσα το ηχειο και ακουσα ενα beep code που σε phoenix bios εχει να κανει με λαθος στα πρωτα 64kb ram. Αφαιρεσα την μνημη παρα πολυ προσεκτικα γιατι τα πλαστικα simm sockets σπαγανε πανευκολα ακομα και τοτε. Καθαρισα τις επαφες απο τις μνημες. Στην επομενη δοκιμη, επιτυχια!

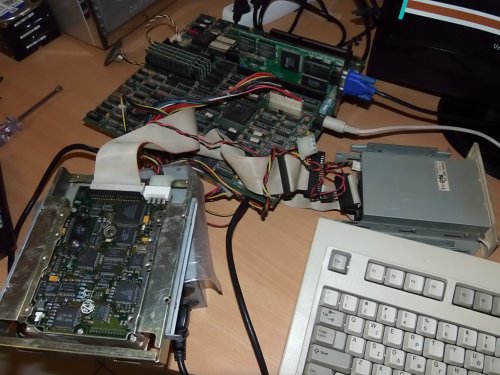

Αφου ρυθμισα το bios και ειδα οτι σωζει τις ρυθμισεις, συνδεσα το 3.5'' floppy και τον δισκο (αφου επιβεβαιωσα οτι τα jumpers ειναι σωστα).



Επιβεβαιωσα την λειτουργια του floppy. Αυτα τα ατιμα ειναι φτιαγμενα σαν τανκς, δεν καταλαβαινουν τιποτα. Bootαρε με την πρωτη.

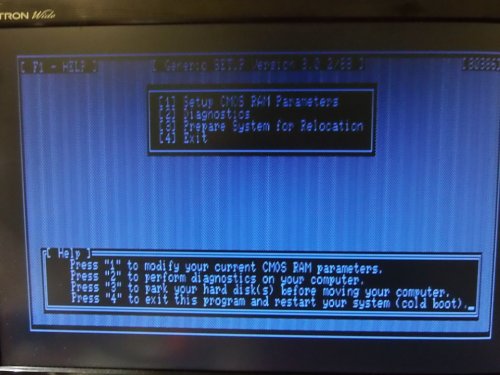

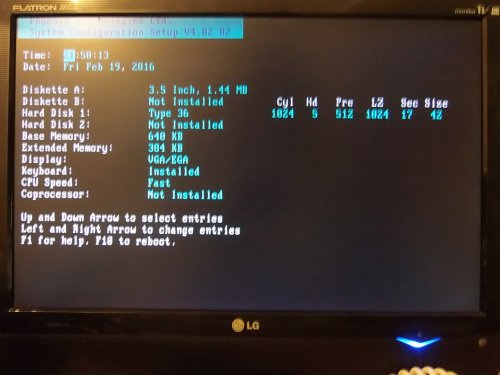

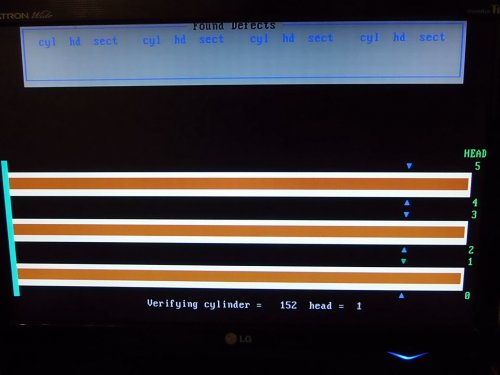

Μετα ειπα να δω αν μπορω να διαβασω δεδομενα απο τον δισκο. Το συγκεκριμενο bios δεν εχει autodetect, ουτε user defined types. Δοκιμασα ολα τα προτεινομενα απο την seagate και μετα οποιοδηποτε τυπο φαινεται να ταιριαζει στοιχειωδως στην γεωμετρια του δισκου, χωρις αποτελεσμα. Φαινεται πως οταν αποσυρθηκε ο υπολογιστης καποιος εσβησε τον δισκο (γι' αυτο και ηταν στον αερα οταν το βρηκα). Τελικα ρυθμισα το bios στον προτεινομενο τυπο και ετρεξα ενα διαγνωστικο με επιτυχια. Μηδεν bad sectors.

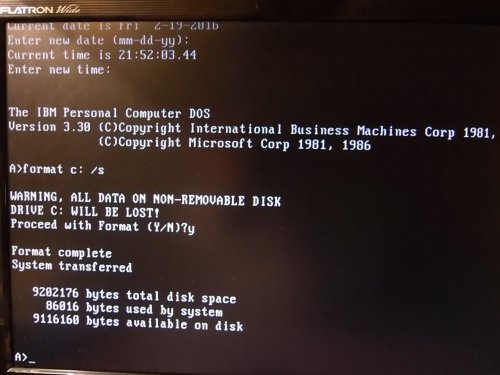

Ενα fdisk/format αργοτερα και bootαρα απο τον σκληρο δισκο!


Αυτα για την ωρα.

Τελευταία επεξεργασία:

stayros

Moderator
Διαχειριστές
Joined
16 Νοέ 2011
Μηνύματα
7.716
Αντιδράσεις
1.476
Εξαιρετικος για αλλη μια φορα!!! :worship:


Muttley Black

Retro Member
Joined
21 Φεβ 2015
Μηνύματα
174
Αντιδράσεις
147
Πολύ ωραίο μηχάνημα, μπράβο! Περιμένουμε την συνέχεια!

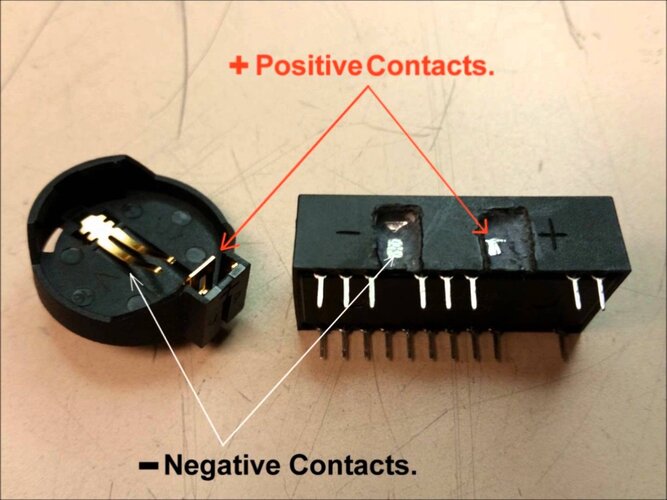

Εγω στο διαμάντι μου με το Dallas, έκανα την εξής πατέντα προχθές, που παρέδωσε πνεύμα.



freaktmp

Expert
Joined
20 Απρ 2009
Μηνύματα
8.032
Αντιδράσεις
5.707
Γνωστη η πατεντα, αλλα για 2-3 ευρω δεν βλεπω τον λογο να μην την αλλαξω...


Muttley Black

Retro Member
Joined
21 Φεβ 2015
Μηνύματα
174
Αντιδράσεις
147
Από που την προμήθευσε με 2-3 ευρώ; Να έχω τον νου μου για επόμενη φορά.

Edit

Την βρήκα στο Ebay! TY

Τελευταία επεξεργασία από έναν συντονιστή:

freaktmp

Expert
Joined
20 Απρ 2009
Μηνύματα
8.032
Αντιδράσεις
5.707
Να κανω μια μικρη παρενθεση να πω οτι και η CGA δουλευει κανονικα.



Τι ειναι ολα αυτα τα περιεργα; Η απαντηση εδω.

Τελευταία επεξεργασία:

freaktmp

Expert
Joined
20 Απρ 2009
Μηνύματα
8.032
Αντιδράσεις
5.707
Να και να ενα project που φτανει στο τελος του. Εφοσων για την ωρα δεν βλεπω να κανω κατι με τον συγκεκριμενο υπολογιστη, απλα θα το δεσω και θα το βαλω στην ακρη. Ισως να το πουλησω/ανταλλαξω με κατι πιο χρησιμο για μενα. Ποιος ξερει;

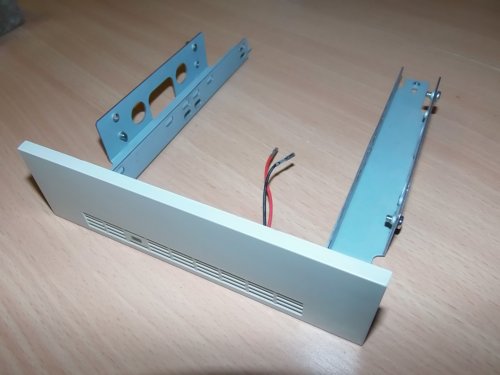

Επειδη στην προσοψη υπαρχει μια τρυπα εκει που ειναι ο δισκος, ειπα να αλλαξω frame με ενα που να εχει καλυμα. Δυστυχως αφου εδεσα τον υπολογιστη και τον εβαλα μπροστα ο σκληρος δισκος σταματησε να δουλευει. Κλασσικα σε αυτες τις περιπτωσεις ειναι 10 λεπτα ολος ο υπολογιστης και 3-4 ωρες για μια λεπτομερεια. Χρησιμοποιησα κοντιτερες βιδες, πλαστικες ροδελες και διαφορετικη θεση πανω στο frame μεχρι που ολα δουλεψαν και μπηκαν στην θεση τους! Δουλευει και το led!

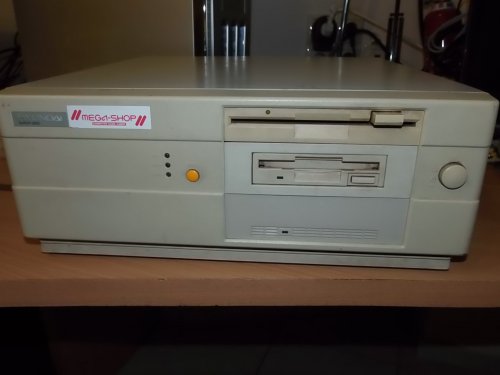

Πλεον η προσοψη.

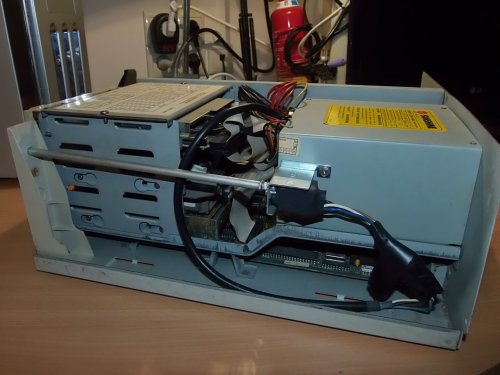

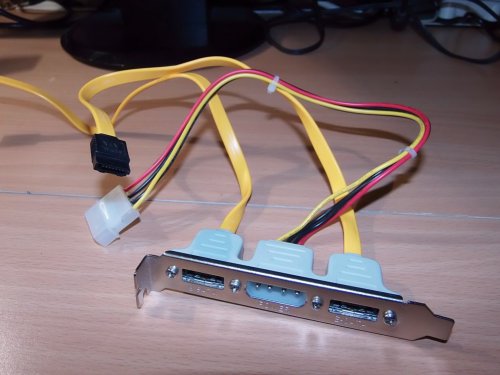

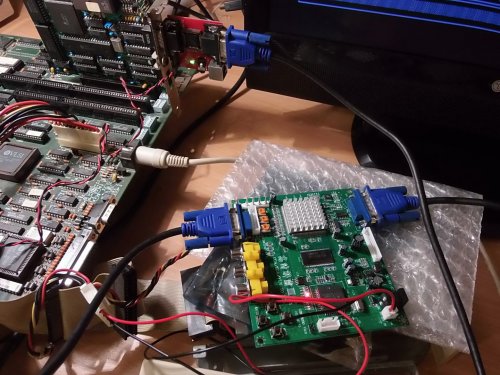

Πριν τελειωσω αποφασισα να κανω ενα μικρο mod για να μπορω να εχω ευκολα τα 5vdc που χρειαζεται ο C128 CGA TO RGB adapter μαζι με το GBS-8200. Ετσι βρηκα στο ντουλαπα με τα διαφορα ενα slot bracket για παλια motherboards επιτρεπει να συνδεουμε εξωτερικα sata δισκους. Εκανα μια μικρη μοντα και αλλαξα το βυσμα molex απο αρσενικο σε θηλυκό και το τοποθετησα στο pc, ετσι ωστε να μπορω να τροφοδοτω απευθειας απο τον υπολογιστη τους μετατροπεις.

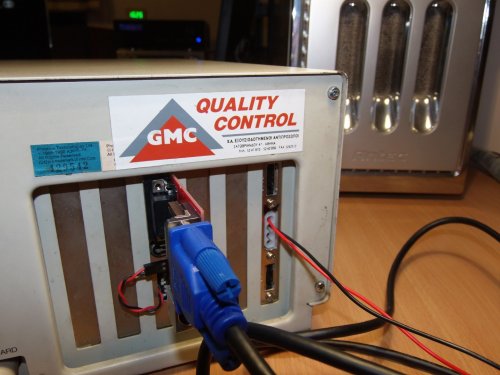

Στο πισω μερος του υπολογιστη κατα την διαρκεια της λειτουργιας.
