Παρουσίαση συστήματος επέκτασης Orix για Oric Atmos

freaktmp

Expert
Joined
20 Απρ 2009
Μηνύματα
8.074
Αντιδράσεις
5.848
Πριν κανα χρονο προσθεσα στην συλλογη μου το συστημα επεκτασης Orix, που αποτελειται απο τις καρτες Twilighte και Sittler και περιεχει το λειτουργικο συστημα Orix. Ακομα βρισκεται σε πολυ πρωιμη εκδοση, αλλα ο τελικος σκοπος ειναι να προσφερει παραπανω ROM και RAM, προσβαση σε usb sticks και microsd καρτες φορμαρισμενες σε FAT32, υποστηριξη usb πληκτρολογιο και ποντικι, σειριακη θυρα RS-232 και δυο θυρες joystick συμβατες με telestrat. Στην συγκεκριμενη εκδοση για να λειτουργησει πρεπει ο επεξεργαστης του Oric να αντικατασταθει με την cmos εκδοση 65c02. Στην τελικη του μορφη, στοχος του δημιουργου ειναι να λειτουργει με τον Oric Atmos χωρις αλλαγες, γιατι ακομα και με τις αλλαγες που αναφεραμε ο Oric με 65c02 δεν συνεργαζεται αρμονικα με τα περισσοτερα κλασσικα περιφερειακα του. Περισσοτερες πληροφοριες θα βρειτε εδω.

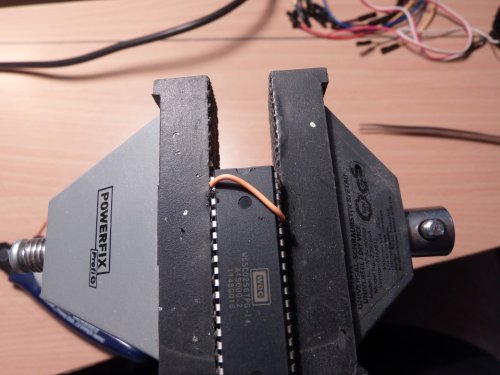

Οπως βλεπουμε εδω, πρεπει να γινουν μερικες μετατροπες στον 65c02 για να συνεργαστει με τον oric.

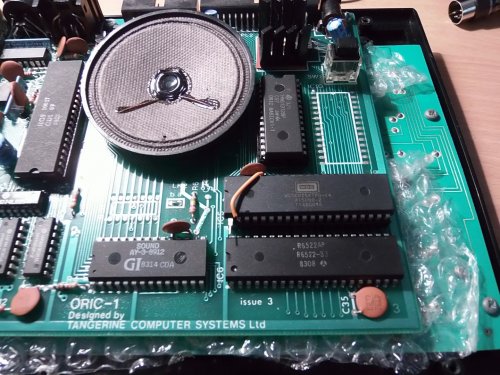

Τοποθετουμε τον 65c02.

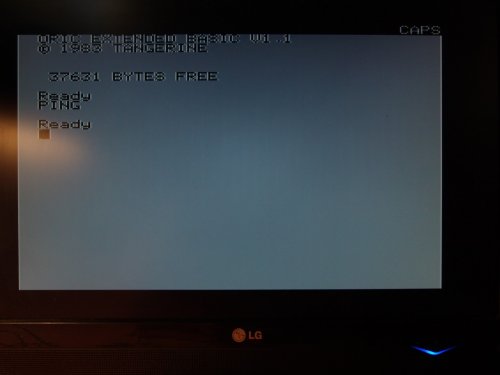

Και ναι δουλευει κανονικα!

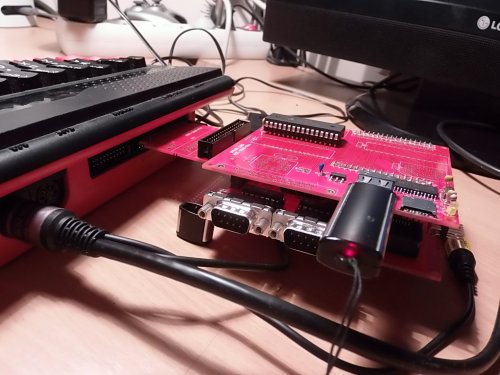

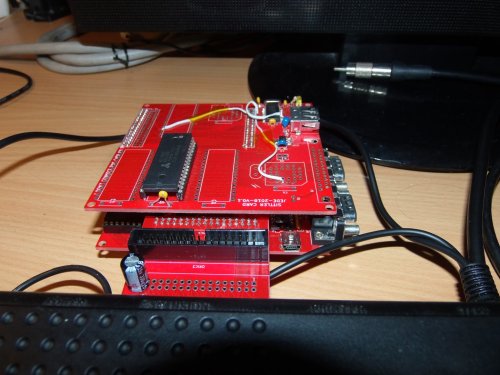

Βαζουμε σε ενα usb stick τα αρχεια που χρειαζονται απο το λειτουργικο συστημα Orix. Προσεκτικα συνδεουμε τις καρτες στον Oric, δινοντας εμφαση να ταιριαξει το βυσμα με τα pins. Συνδεουμε το usb stick και αναβουμε τον Oric.

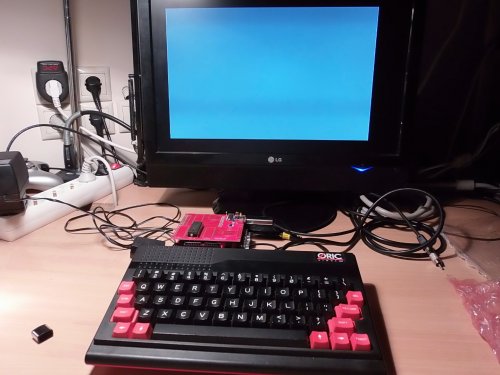

Και, ως συχνα συμβαινει σε αυτες τις περιπτωσεις, ρουξηξα κανονικα. Δυστυχως το μονο που κανει ειναι να δειχνει μια λευκη οθονη.


Επικοινωνησα με τον Ζερομ, εναν απο τους δημιουργους του συστηματος, ο οποιος με σκλαβωσε με την ευγένεια του και με την ορεξη του να ασχοληθει με το θεμα. Τελικα ομως δεν καταληξαμε καπου, οποτε μου ζητησε να του στειλω το εξαρτημα για να το ελεγξει και αναβαθμισει στην πιο προσφατη εκδοση, και επέμεινε να πληρωσει τα εξοδα αποστολης ο ιδιος.

Οταν εχω νεωτερα θα ενημερωσω.

Τελευταία επεξεργασία:

Wally

Retired Admin
Joined
19 Ιαν 2006
Μηνύματα
25.496
Αντιδράσεις
3.290
Που τα ξετρυπωνεις ολα αυτα!


freaktmp

Expert
Joined
20 Απρ 2009
Μηνύματα
8.074
Αντιδράσεις
5.848
Το συγκεκριμενο το ειχα βρει απο το μοναδικο σημαντικο forum για Oric στα αγγλικα, το Defence Force. Ας ειναι καλα το Feedly και τα RSS feeds.


freaktmp

Expert
Joined
20 Απρ 2009
Μηνύματα
8.074
Αντιδράσεις
5.848
Μετα απο σχεδον 4 μηνες επέστρεψε το συστημα. Ο Ζερομ, παρολο που εχει ο άνθρωπος πολλες οικογενειακές υποχρεώσεις, αφιέρωσε οσο ελευθερο χρονο ειχε για να βελτιωσει το συστημα σε βαθμο που να ειναι πλεον λειτουργικό. Ειναι πραγματικός ήρωας και δεν μου ζητησε ουτε δεκαρα, ακομα και για τα εξοδα αποστολής.

Οσο για τις αλλαγες/διορθωσεις/βελτιωσεις που εγιναν, θα κανω quote τον Ζερομ απο τα email που μου εστειλε:

I have to :

add 2 patchs
add 5 capacitors
unsolder 2 patch
replace patch to dip support
test a long time the card to see issues

What i did yesterday :

2 patchs added
eeprom upgraded
firmware update to last version (and last features as 512KB eeprom access, 512KB SRAM access, eeprom program on the oric, it works but software is not finished).


Βεβαιως ακομα το συστημα ειναι βασικα pre-alpha.

All matters are fixed except sdcard access, it will work after 5 minutes. It's a timing problem with sdcard chip. I ordered a new expansion card which will replace the current card : it will reduce problem from 5 to 2 mins too. And i think that i will fix the last problem with crap method.

Let me know when you test it. Anyway, you need a sdcard because new version of Orix starts on sdcard (max 32GB).

The rom is a development version, some commands does not work (cp,cd,df,kill,less,mkdir, mount,meminfo,mv,rm,sh,telnetd,touch,tree,vi,watch, xorix).


Τελος υπαρχουν μελλοντικα σχεδια για εκδοσεις με πολυ περισσοτερες λειτουργιες.

It will be like that : http://orix.oric.org/twilighte-card/

I am waiting PCB. And a reset button will be available.

This new version will handle a another card in the future with ethernet port, rs232, RTC, SRAM saved with battery and i hope a FDC

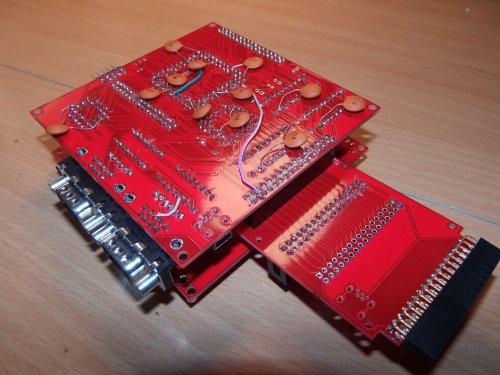

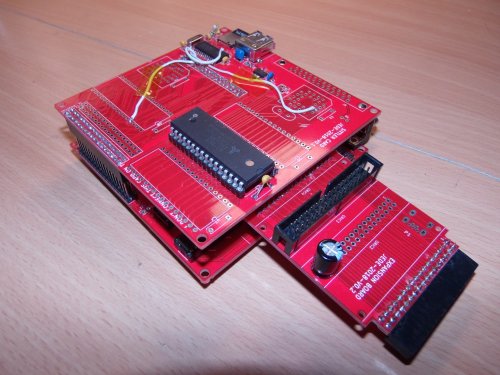

Ας ριξουμε μια ματια στις καρτες οπως ειναι πλεον. Οι διαφορες εμφανείς.


Πριν αρχισουμε να χρησιμοποιούμε το συστημα, πρεπει να κατεβασουμε μια σειρα απο αρχεια που περιεχουν διαφορα υποστηρικτικα αρχεια του λειτουργικου συστηματος, επιπλεον εκτελεσιμα και προγραμματα, αρχεια ηχου και video, καθως και καποια tap images που ειναι συμβατα με το λειτουργικο συστημα Orix. Φορμαρουμε την microsd καρτα μας σε FAT32, αποσυμπιέζουμε τα αρχεια που ειχαμε κατεβασει στην καρτα προσεχοντας να διατηρουμε την δενδρική δομη των υποκαταλογων. Τα tap αρχεια πανε στο root. Υποτίθεται οτι μπορει να δουλεψει και με usb sticks, αλλα εγω τουλαχιστον δεν τα καταφερα.

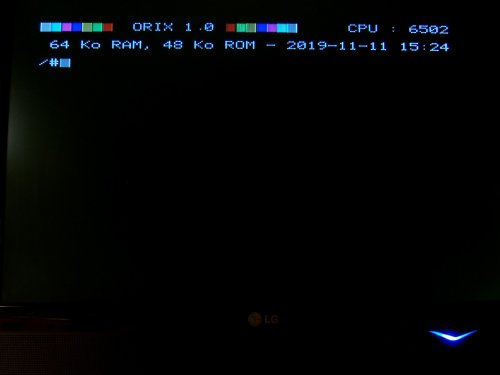

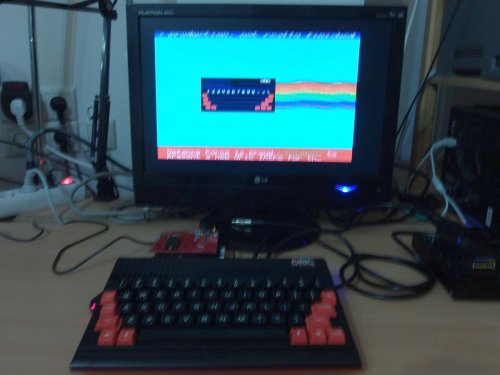

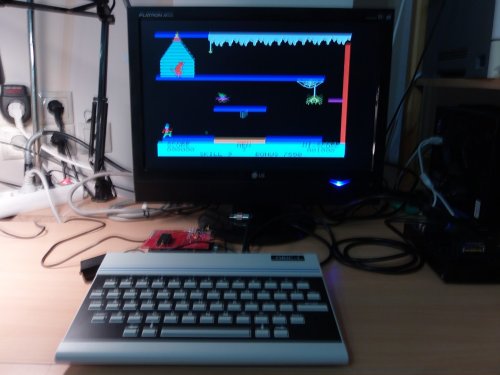

Το συστημα εν δρασει.


Πλεον δεν χρειαζεται επεξεργαστη 65c02 αλλα δουλευει με οποιονδήποτε Oric 1 ή Atmos


Το περιβάλλον μοιάζει πολυ με unixοειδες λειτουργικό συστημα.


Το αποτελεσμα της εντολης ls

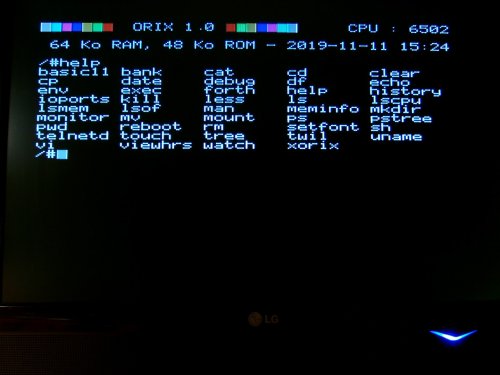

Το αποτελεσμα της εντολης help, μας δειχνει τις εντολες που ειναι διαθεσιμες στο λειτουργικο συστημα. Επι του παροντος, λιγα πραγματα δουλευουν.

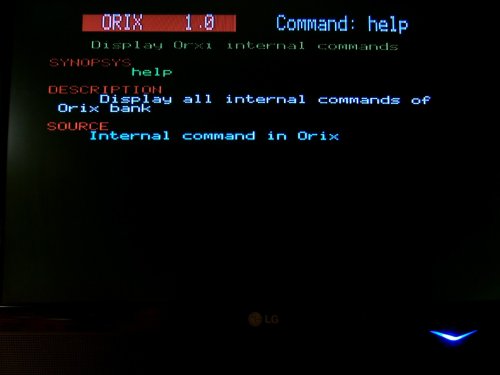

Εχουμε και man pages!

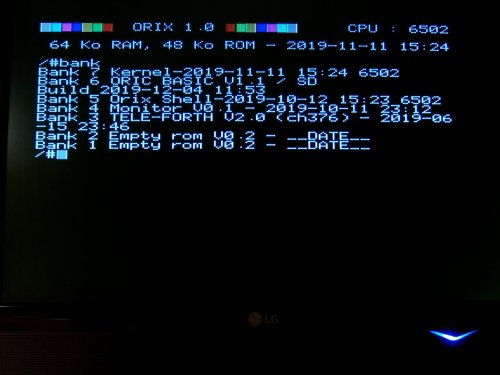

Με την εντολη bank μπορουμε να διαχειριστούμε τις διαφορες roms που ειναι αποθηκευμένες στο συστημα και να φορτώσουμε καποια αυτες απο αυτες.

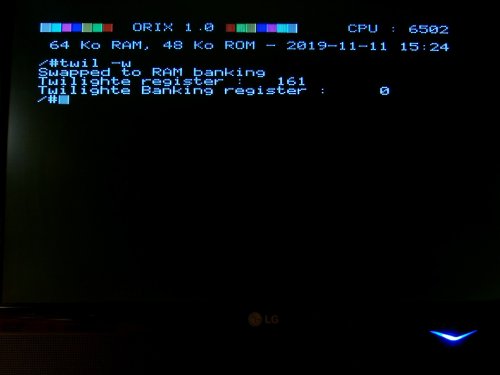

Επειδη δεν υποστηρίζεται προγραμματισμός στην ROM, μπορουμε να χρησιμοποιήσουμε RAM για να φορτώσουμε προσωρινά επιπλεον roms.


Για την ωρα, αυτο δεν δουλευει σωστα.

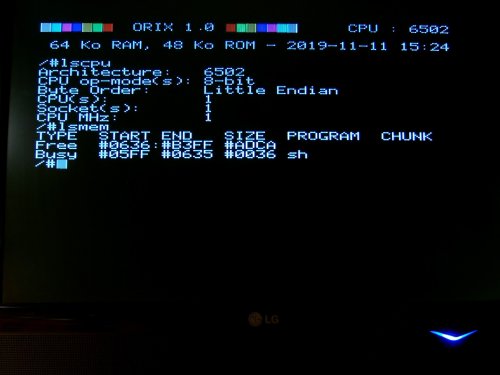

Καποιες εντολες που μας δινουν πληροφοριες για το συστημα μας


Ας δουμε μερικες απο τις roms

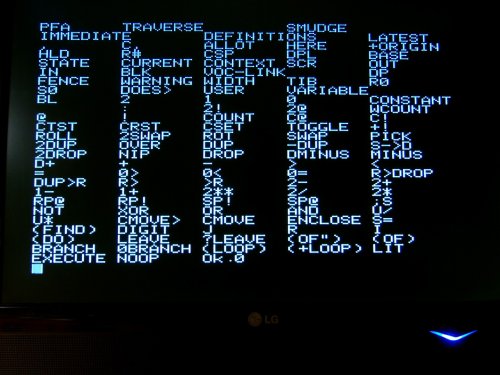

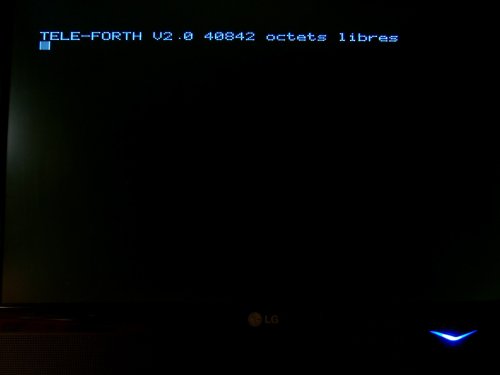

Forth

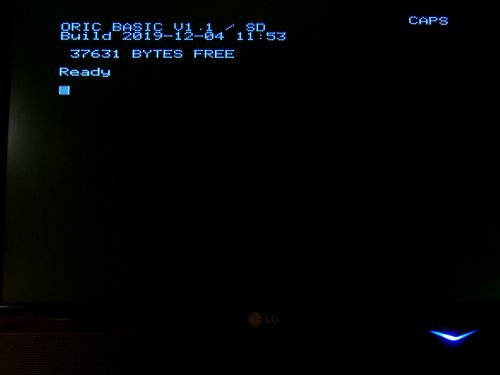

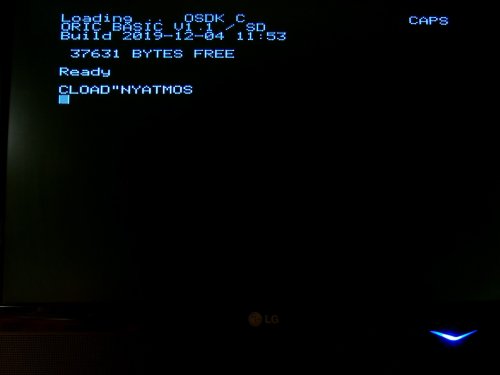

Basic11. Ειναι μια πειραγμένη εκδοση της Oric Extended Basic v1.1 που χρησιμοποιει την εντολη CLOAD για να φορτωνει tap images απο την microsd καρτα. Η συμβατότητα επι του παρόντος περιορισμένη.


Nyatmos

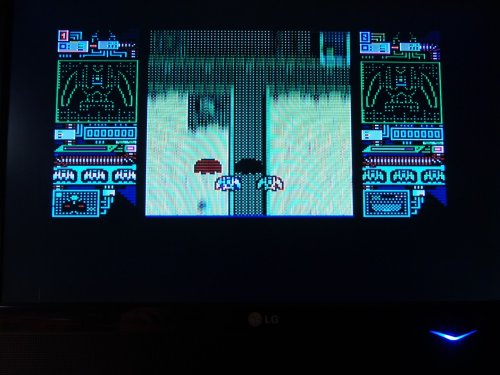

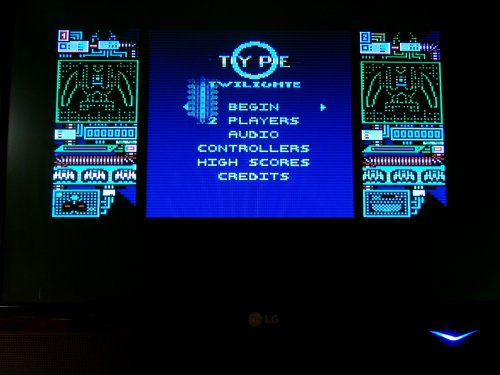

Otype

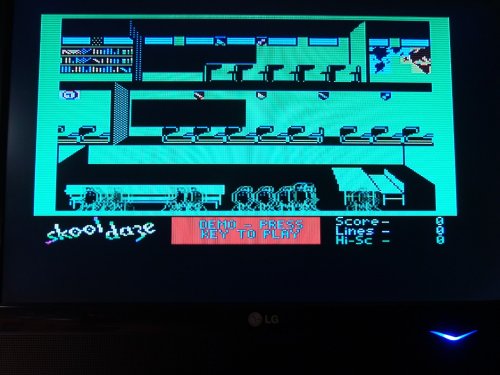

Skool daze


Stormlord

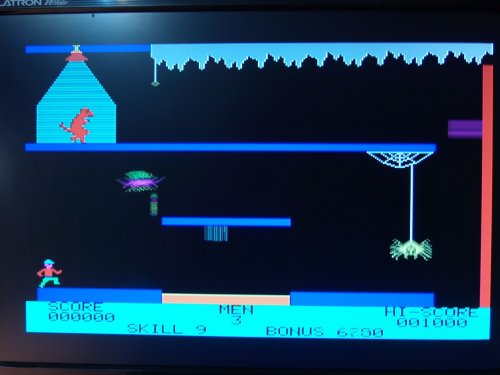

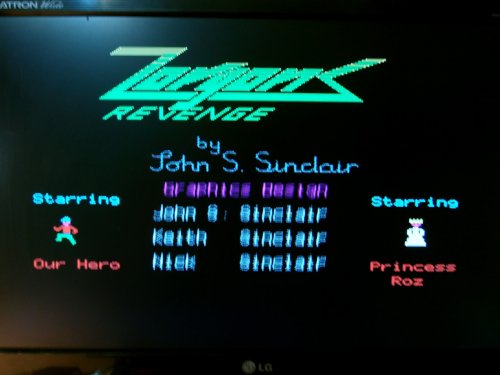

Zorgon's Revenge


Ας δουμε και μερικα native Orix προγραμματα.

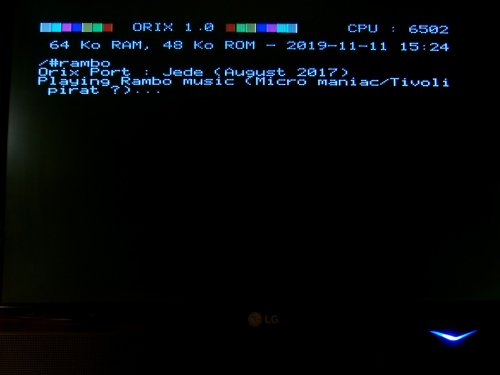

Rambo. Παιζει μουσικη.

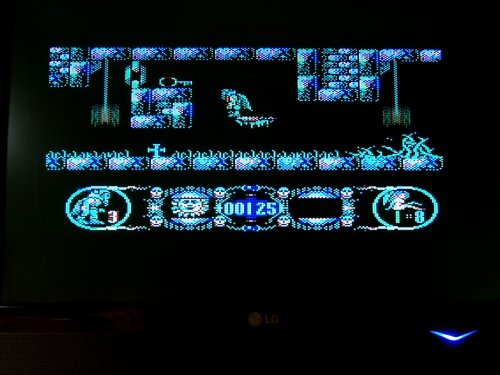

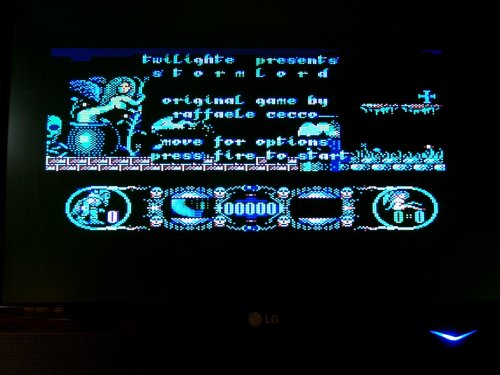

Stormlord. Εχει γινει port σε Orix και παιζει αψογα.

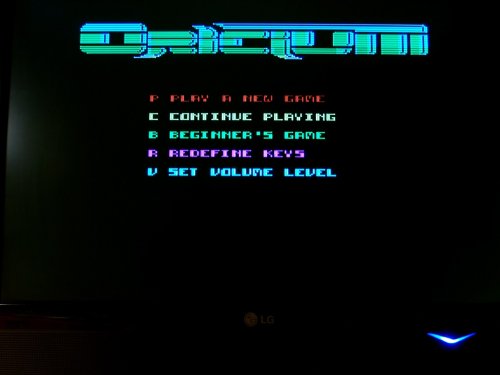

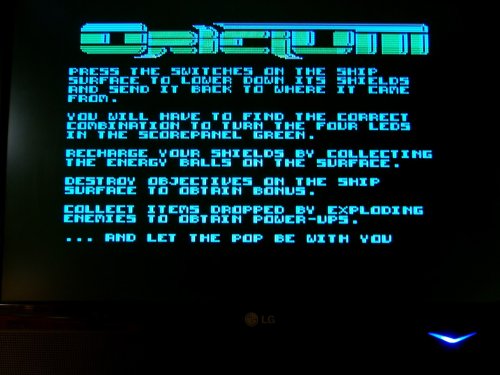

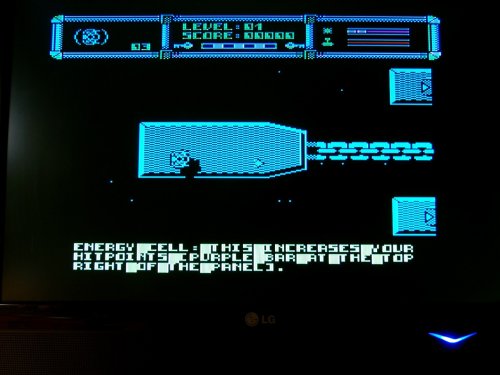

Oricium. Ομοιως.


Mym music player. Δυστυχως δεν το καταφερα να δουλέψει. Άκρα του ταφου σιωπη.

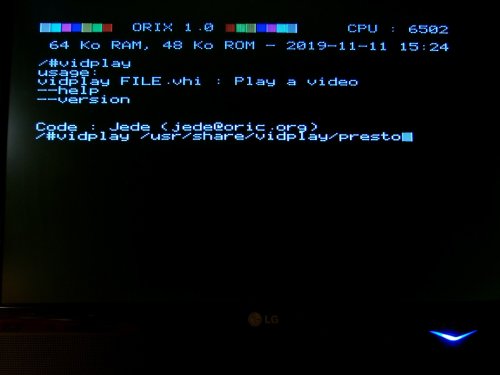

Vidplay video player. Ουτε και αυτο μου επαιξε.


Οπως ειπαμε το συστημα Orix παραμενει σε pre-alpha κατασταση. Το υποσυστημα της microsd καρτας θελει να ζεσταθεί ο oric για 5 λεπτα πριν αρχισει να λειτουργει. Το συστημα κρασαρει σε τυχαιες φασεις. Οι περισσότερες εντολες του λειτουργικου συστηματος δεν δουλευουν καθολου, επιστρεφουν λαθος αποτελέσματα ή κρασαρουν το συστημα.

Τωρα που πηρα μια πρωτη αποψη για το συστημα θα μιλησω με τον Ζερομ και θα επανέλθω δριμύτερος.


freaktmp

Expert
Joined
20 Απρ 2009
Μηνύματα
8.074
Αντιδράσεις
5.848
Ο Ζερομ μου επιβεβαίωσε οτι οντως υπαρχει ενα bug στην παρουσα εκδοση του kernel που δημιουργει πολλα απο τα προβληματα που προανεφερα. Ευτυχως ειχε ενα workaround που επιτρεπει να ξεπερασουμε το προβλημα. Τελος μου επιβεβαιωσε οτι δεν δουλευει η υποστηριξη usb stick επι του παροντος, γιατι ηδη εχουμε την υποστηριξη microsd και θελει να αφιερωσει την usb θυρα στην υποστηριξη πληκτρολογιου, ποντικιου και usb χειριστηρίων.

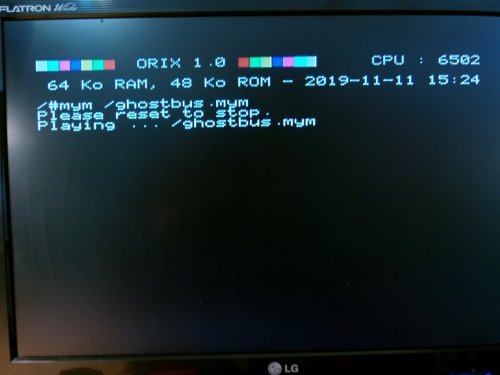

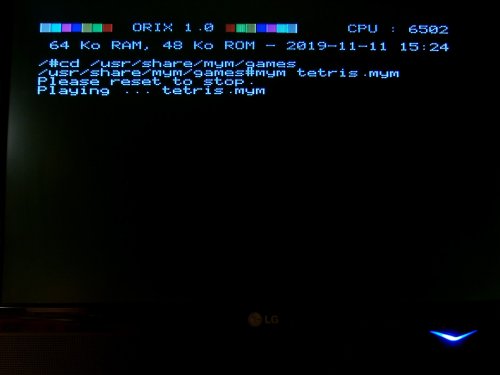

Mym music player. Who you gonna call?

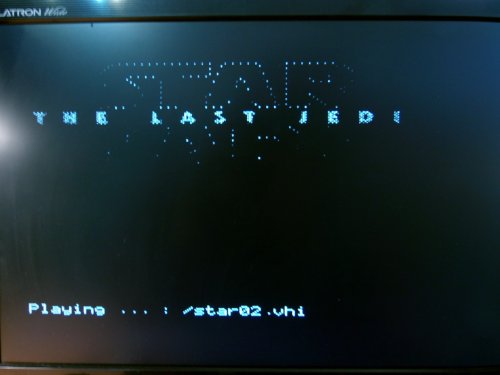

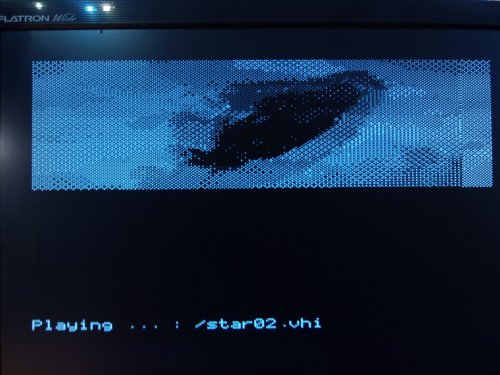

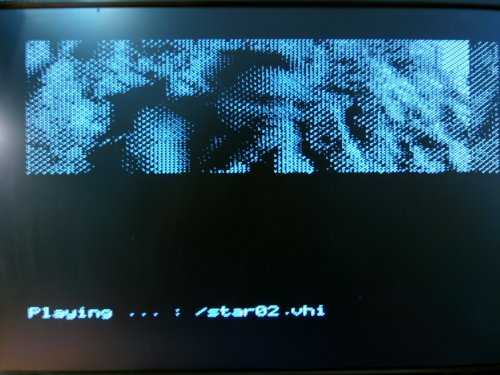

Vidplay video player που παιζει το trailer του Star Wars: The Last Jedi :poop:

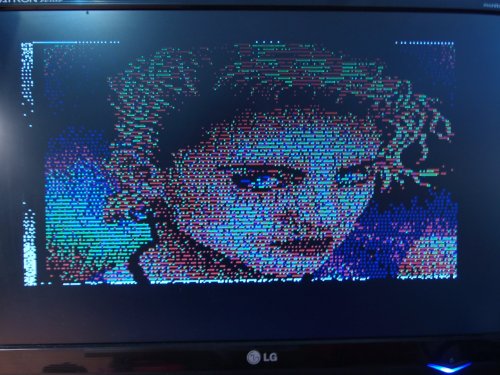

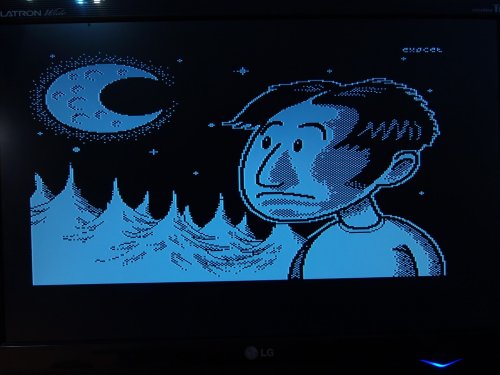

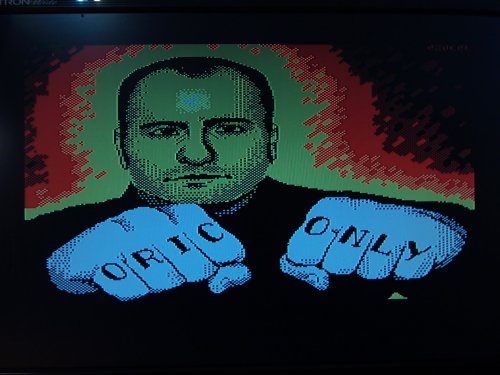

Viewhrs hires image viewer.

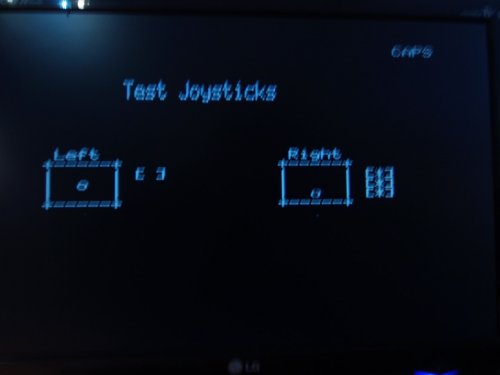

Επιπλεον ειχα την ευκαιρια να δοκιμασω τις θυρες joystick. Δουλευουν αλλα δεν υπαρχει software που να τις υποστηριζει. Μελλοντικα θα παιζουν σαν telestrat joystics μεσω της basic11 (στα 3 παιχνιδια που υποστηριζουν telestrat joysticks :cool: )

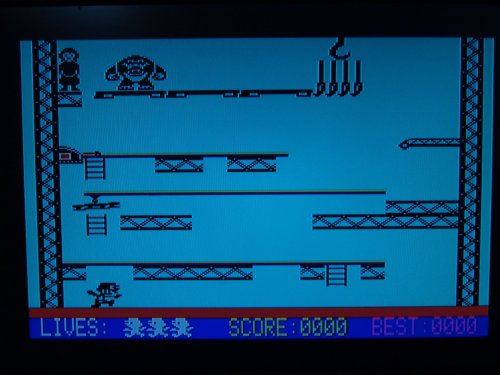

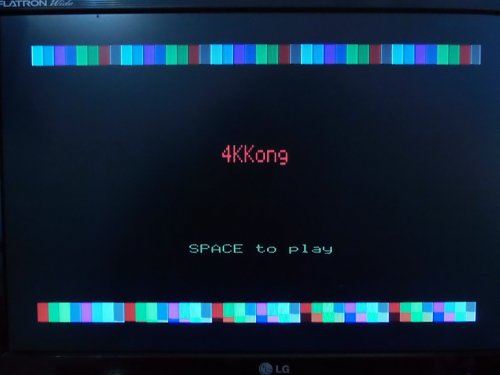

Και ενα ακομα native port: 4kkong.


Θελω να πιστευω οτι θα επανερθω μελλοντικα στο συστημα Orix. Υποσχεται πολλα και αν ο δημιουργος του και οι υπολοιποι συμμετέχοντες στο project επιμεινουν, καποια μερα μπορει ο Oricακος μας να φορεσει τα γυαλιά στα μεγαλα οπλα του 8 bit home micro retrocomputing. Για την ωρα ομως δεν ειναι ιδιαιτερα χρησιμο στον απλο χρηστη Oric. Μονο για τον oricοσυλλεκτη που τα εχει ολα!

Τελος δεν μπορω παρα να πω τα καλυτερα λογια για τον Jérôme "Jede" Debrune. O άνθρωπος ειναι άρχοντας.
