Παρουσίαση Jasmin για Oric

freaktmp

Expert
Joined
20 Απρ 2009
Μηνύματα
8.074
Αντιδράσεις
5.848
Προ καιρου ειχα αποκτησει ενα σπανιο πληρες σετ Jasmin με τον controller και το floppy 3''. Ηταν σε κακη κατασταση.

Αποφασισα να του ριξω μια ματια, να δω αν μπορω να το επαναφερω σε λειτουργικη κατασταση, τουλαχιστον τον controller, γιατι δεν εχω ιδιαιτερη διαθεση να παλευω με αρχαια disk drives αφου υπαρχουν τοσοι ωραίοι floppy emulators.

Ξεκινησα απο τα πιο απλα. Με την βοηθεια μια πενσας και πολυ υπομονη αφαιρεσα το σπασμενο βυσμα που ειχε μεινει σφηνωμενο στην υποδοχη του drive.


Ωρα για τον controller. Αφαιρουμε τα 4 ποδαρακια του κουτιου και ξεβιδωνουμε 4 βιδες.


Ετσι μπορουμε να αφαιρεσουμε προσεκτικα τον πατο του κουτιου.


Πλεον μπορουμε να αφαιρεσουμε τα περιεχομενα του κουτιου. Οι μπρος και πισω οψεις του κουτιου ειναι αφαιρουμενες. Στην πισω οψη ειναι σταθερα τοποθετημενος ο διακοπτης on/off, οποτε θα βγει μαζι με τα περιεχομενα του κουτιου.


Αφαιρουμε την μπροστινη οψη και βλεπουμε οτι εχει δυο τρυπες για τα κουμπια reset και boot, οι οποιοι ειχαν στερεωθει απο το εργοστασιο με θερμοκολλα και που ειχαν προ πολλου ξεκολλησει. Ακομα εχει μια τρυπουλα για την ενδεικτικη λυχνια λειτουργιας.


Τα περιεχομενα του κουτιου ειναι ενας ευμεγεθης μετασχηματιστης (που καταλαμβανει την συντριπτικη πλειοψηφια του χωρου) και η πλακετα του controller. Μια μεγαλη μεταλλικη ψυκτρα καλυπτει εν μερει ενα ογκωδες τοροειδες πηνιο. Η πλακετα του controller ειναι σαντουιτς με την πλακετα του μετασχηματιστη.


Γυριζοντας αναποδα τον μετασχηματιστη και με λιγη προσοχη μπορουμε να σηκωσουμε την πλακετα του controller ή οποια ειναι ενωμενη με την πλακετα του μετασχηματιστη με δυο καλωδια. Αναμεσα στις δυο πλακετες υπαρχει ενα χοντρο χαρτονι για να μην κανουν επαφη.


Το κατω μερος της πλακετας του μετασχηματιστή. Αριστερα ειναι συνδεδεμενα τα καλωδια ρευματος και τροφοδοσιας των δυο drives καθως και ο διακοπτης on/off. Δεξια ειναι κολλημενα τα δυο καλωδια προς την πλακετα του controller και η ενδεικτικη λυχνια.


Η πλακετα του controller. Εχουμε μια καλωδιοταινια που παει στον υπολογιστή και μια με δυο edge connectors (ο ένας ειχε σπάσει) που παει προς τα drives. Και οι δυο καλωδιοταινιες ειναι κολλημένες απευθείας στην πλακέτα.


Αποφασισα να δοκιμασω πρωτα τον μετασχηματιστή. Ετσι ξεκόλλησα τα δυο καλώδια που πανε στην πλακέτα του controller (5v και γείωση) και καθάρισα την γενικη περιοχή γιατι ήταν χάλια.



Το πρωτο τεστ του μετασχηματιστη ηταν αποτυχημενο. Η ενδεικτικη λυχνια δεν αναβει και δεν εχουμε 5v στις επαφες που τροφοδοτουν τον controller. Περιεργως εχουμε 5 και 12v στα molex που δινουν ρευμα στα δυο drives.

Μια ολιγολεπτη διερευνση στην πλακετα και ο ενοχος βρεθηκε. Απο οτι φαινεται καποια στιγμη στην ζωη του ο controller ειχε υποστει εναν σοβαρο κραδασμο και η ψυκτρα που ηταν στερεωμένη μονο απο τα voltage regulators μετακινήθηκε και έκοψε το ποδαρακι της εξοδου στο LM7805 που ηταν υπευθυνο για τα 5v στο μπροστινο μερος της πλακετας. Αφου εφερα στην θεση της προσεκτικα την ψυκτρα, κόλλησα το κομμένο ποδαράκι και voila! (Ξέχασα να βγάλω φωτογραφία απο το πριν).


Πλεον αναβει η ενδεικτική λυχνία και έχουμε 5v κανονικά.


Η συνέχεια στο επόμενο επεισόδιο.

Τελευταία επεξεργασία:

Uskoke

RetroAdept
Joined
9 Φεβ 2011
Μηνύματα
2.236
Αντιδράσεις
2.975
εδώ βλέπουμε τα μειονεκτήματα του κλασικού, γραμμικού τροφοδοτικού.είναι 60 VA (φαινομένη ισχύς) ένα παλμοτροφοδοτικό με τέτοια ισχύ είναι όσο ένα πακέτο τσιγάρα, φτηνότερο και έχει καλύτερη απόδοση. φοβερός ο τοροειδής Μ/Σ το στερεοφωνικό μου όλα τα κομμάτια έχουν τοροειδή εκτός απ το κασετόφωνο!


freaktmp

Expert
Joined
20 Απρ 2009
Μηνύματα
8.074
Αντιδράσεις
5.848
Κόλλησα τα δυο καλώδια της πλακέτας του controller στην θεση τους. Καθαρισα τις ξεραμένες κολλες απο τα δυο κουμπια και την προσοψη του κουτιου και κολλησα τα κουμπια στην θεση τους με θερμοκολλα.

Τελος ξανάβαλα τα άντερα του controller στο κουτί τους, με έμφαση στην σωστη τοποθέτηση του χαρτονιού ανάμεσα στις δυο πλακέτες, για να μην γινει ο σπανιος controller στάχτη και μπουρμπερη.

Δυστυχως οσο δουλευα με τον controller εφυγε απο την καλωδιοταινια και το δευτερο βυσμα για floppy που ειχε απομεινει, αφου τα πλαστικα clips ειχαν γινει ευθραυστα με τα χρονια. Ετσι, για την ωρα δεν εχω καποιο τροπο να συνδεσω floppy emulator. Αυτο δεν σημαινει ομως οτι δεν μπορω, εστω εν μερη, να ελεγξω τον controller.

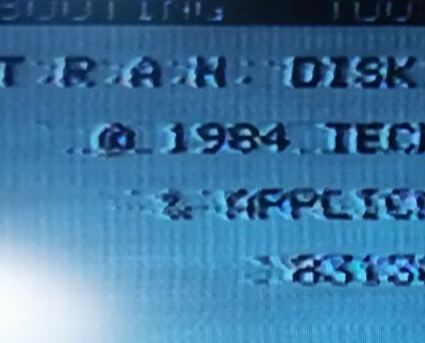

Συνδεσα τον controller στον Atmos και αναψα τον controller. Αμεσως αναψε ο υπολογιστης (συνεπως φαινεται οτι και αυτος ο controller τροφοδοτει τον υπολογιστη μεσω του διαυλου) και μπηκε στην basic. Το κουμπι reset κανει επιτυχως reset και το κουμπι boot μας επιστρεφει το παρακατω μηνυμα.


Προσωπικά θα θεωρήσω αυτο το μηνημα σαν επιτυχια γιατι σημαινει οτι ο controller επικοινωνει επιτυχως με τον υπολογιστη. Καποια στιγμη θα βαλω ενα βυσμα στην καλωδιοταινια και θα προσπαθησω να συνδεσω και τον floppy emulator για να επιβεβαιώσουμε 100% την λειτουργία του controller.

Τελευταία επεξεργασία:

freaktmp

Expert
Joined
20 Απρ 2009
Μηνύματα
8.074
Αντιδράσεις
5.848
Ξέθαψα ενα βυσμα για καλωδιοταινια floppy 34pin.


Χρησιμοποίησα τo crimp tool για να πρεσάρω το βυσμα στο καλωδιο.


Συνδεσα το πιστο μου HxC Floppy Emulator, παίρνοντας ρευμα απο το ιδιο το Jasmin.

Αφου ανάψουμε τον Oric, επιλέγουμε το image που θελουμε να φορτώσει στον HxC και παταμε το κουμπι boot στον Jasmin.


Φορτώνουμε το λειτουργικό σύστημα FT-DOS.


Η εντολη του FT-DOS για να δουμε τα περιεχομενα μιας δισκετας ειναι: !CAT""


Επιτυχια, φιλες και φιλοι! Δεν ασχολήθηκα περισσότερο γιατι το Jasmin ειναι ασύμβατο με τα πιο γνωστά Microdisc και Cumana και υπαρχουν απειροελάχιστα images και πρακτικά κανένα που να ειναι ενδιαφέρον (= game :diablotin: ).
