Προσφατα ειχα ολοκληρώσει το 50/60 fps mod για το Master System I και επειδη τρώγοντας ερχεται η ορεξη, ειπα να επέμβω στο Mega Drive I μου.
Το MD1 tο χρησιμοποιώ σαν πιο απλη πλατφόρμα mega drive gaming, γιατι το MD2-CD-32x που εχω εκτος απο το οτι ειναι λιγο μπελας απο καλώδια και τροφοδοτικά, εχει και καποια μικροθεματακια με την συμβατότητα με το Everdrive MD (ειδικα το 32x), οποτε αντι να βαζωβγαζω το 32x, για τις δοκιμες μου εχω ενα σκετο MD1 για να κανω την δουλειά μου.

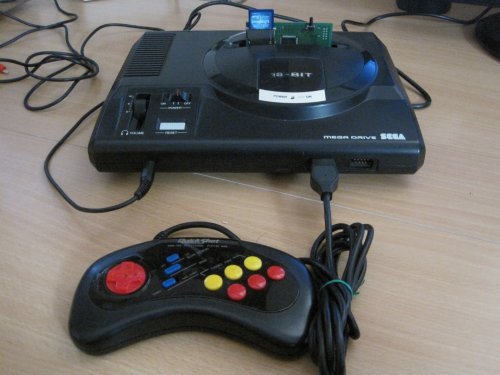

Το συγκεκριμένο ειναι πληρως λειτουργικό, αλλα καπως ταλαιπωρημένο και δεν αναβει η ενδεικτική λυχνια λειτουργίας. Φυσικα συνοδεύεται απο scart rgb καλωδιο με στερεοφωνικό ηχο απο την εξοδο των ακουστικών. Το χειριστήριο ειναι Quickshot QS-171 με πολλες ευκολίες (slow mode, rapid fire, auto fire κλπ).
![2012-07-30-18h43m11.JPG 2012-07-30-18h43m11.JPG](https://retromaniax.gr/data/attachments/105/105003-f02c2bcd0c576025cc637c63767d979b.jpg)
Ακολούθησα τον οδηγο του mmmonkey, με ιδια διακοπτακια με αυτα που χρησιμοποίησα στο SMS1.

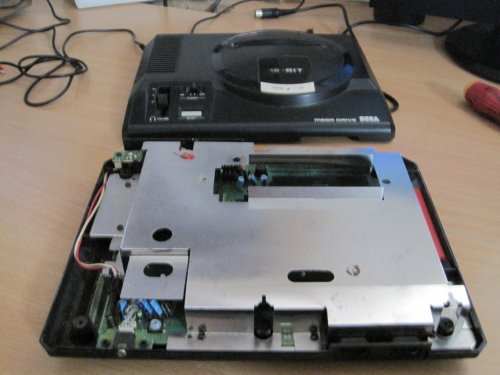

Εξι βιδες μας δινουν προσβαση στο εσωτερικό της κονσολας
![2012-07-30-18h45m33.JPG 2012-07-30-18h45m33.JPG](https://retromaniax.gr/data/attachments/105/105004-cb1d3adbed208ce92401285c6b4cf5e7.jpg)

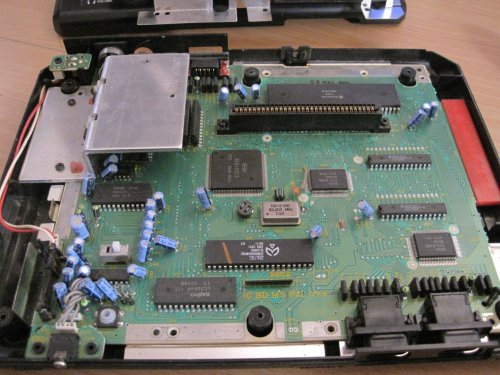

Μερικες ακομα μας επιτρεπουν να αφαιρέσουμε την μεταλλικη ασπιδα RF.
![2012-07-30-18h49m41.JPG 2012-07-30-18h49m41.JPG](https://retromaniax.gr/data/attachments/105/105005-4c8da83e3a101a9f61244be100b8f823.jpg)

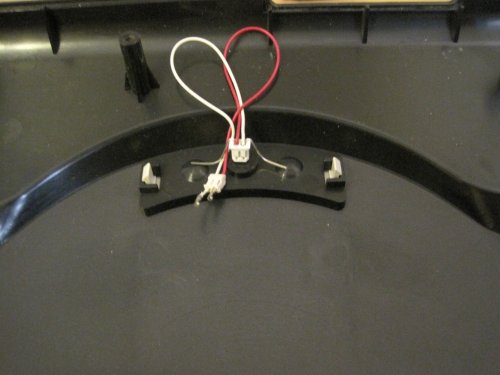

Αμεσως παρατηρούμε οτι καποιος ασχετος πηγε να ανοιξει την κονσολα και ξήλωσε το βυσμα της ενδεικτικής λυχνίας λειτουργίας απο την πλακετα.
![2012-07-30-19h02m05.JPG 2012-07-30-19h02m05.JPG](https://retromaniax.gr/data/attachments/105/105006-711ef7be643c1cd597398c01b8a91e44.jpg)

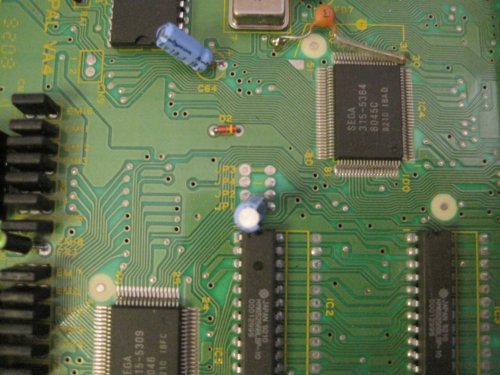

Η περιοχη στην οποια θα επέμβουμε για το 50/60 fps και το English / Japanese language mod.
![2012-07-30-19h01m27.JPG 2012-07-30-19h01m27.JPG](https://retromaniax.gr/data/attachments/105/105007-a2328561d74c0ba201ae5e27e8edd22a.jpg)

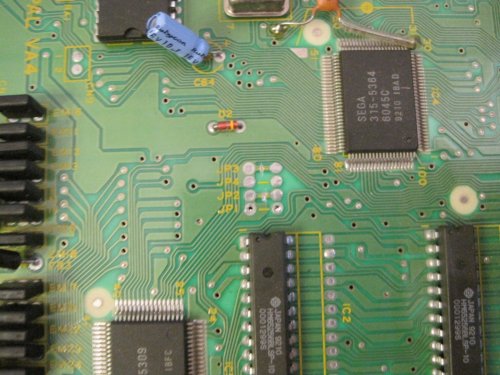

Η ιδια περιοχη αφου αφαιρέσουμε τον πυκνωτή και κόψουμε τις συνδέσεις JP2 και JP3.
![2012-07-30-19h20m51.JPG 2012-07-30-19h20m51.JPG](https://retromaniax.gr/data/attachments/105/105008-bf38b658801257c48446abf10fa30a11.jpg)

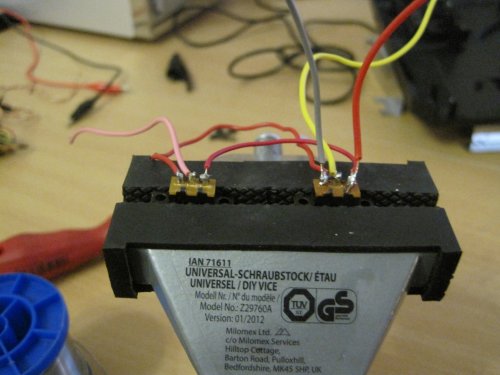

Οι δυο διακοπτες καλωδιωμενοι οπως μας λεει ο οδηγος.
![2012-07-30-19h49m45.JPG 2012-07-30-19h49m45.JPG](https://retromaniax.gr/data/attachments/105/105009-333bd50fcf4152fca4cf15c8c995ce65.jpg)

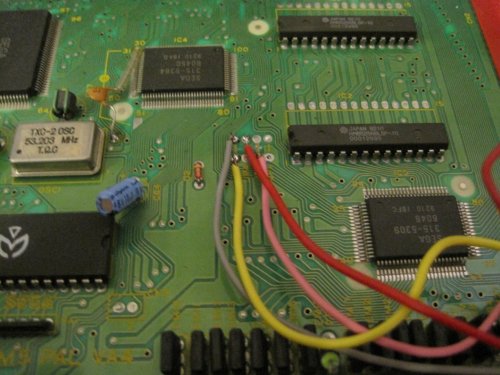

Οι κολλήσεις στην πλακετα.
![2012-07-31-19h33m28.JPG 2012-07-31-19h33m28.JPG](https://retromaniax.gr/data/attachments/105/105010-f8794ddf009ca97c98804079eedcf862.jpg)

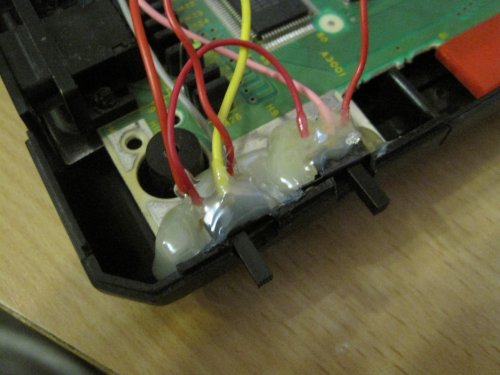

Μια μικρη επέμβαση με το Dremel για να κόψουμε θεσεις για τους διακοπτες μας και λιγη θερμοκολλα αργότερα.
![2012-07-31-19h33m45.JPG 2012-07-31-19h33m45.JPG](https://retromaniax.gr/data/attachments/105/105011-aa184dd929150d314c3834d00d34b3b2.jpg)

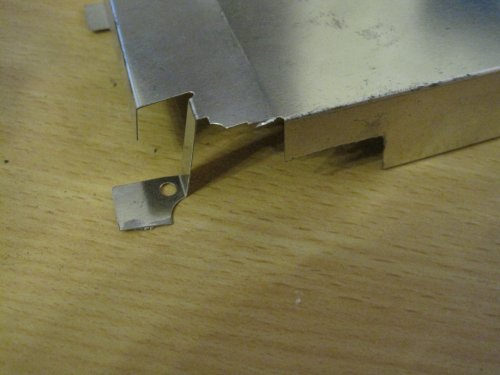

Επειδη πλεον η ασπιδα RF βρίσκει στο σημειο που εχουμε κολλήσει τους διακοπτες αφαιρούμε ενα μικρο κομμάτι με το Dremel.
![2012-07-31-19h58m54.JPG 2012-07-31-19h58m54.JPG](https://retromaniax.gr/data/attachments/105/105012-e9e5c370188b0a4e00129151b7a792ab.jpg)

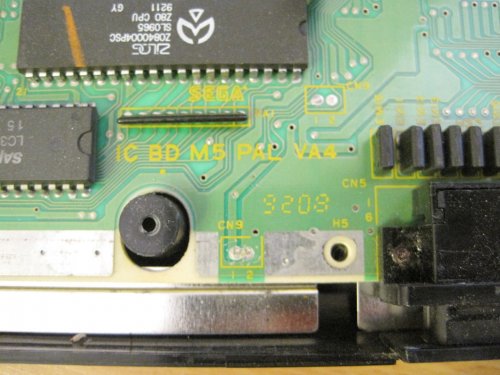

Ξεχασα να φωτογραφίσω την επισκευή, αλλα κόλλησα εναν 2 pin header στην πλακετα στην θεση CN9 για την λυχνια και σύνδεσα παλι το βυσμα.
![2012-07-30-19h01m47.JPG 2012-07-30-19h01m47.JPG](https://retromaniax.gr/data/attachments/105/105013-ed2e2b40d9a69a6c78fe3ed2423b2ee1.jpg)

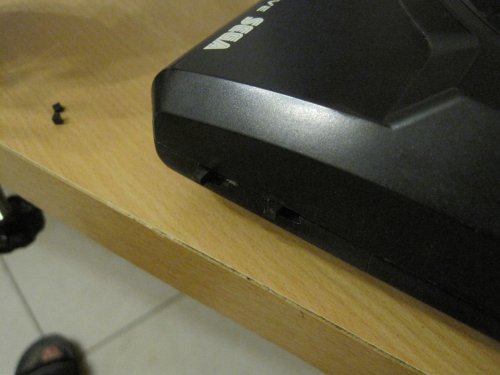

Ολα στην θεση τους και οι διακοπτες ειναι εύχρηστοι, αλλα διακριτικοί.
![2012-07-31-20h44m25.JPG 2012-07-31-20h44m25.JPG](https://retromaniax.gr/data/attachments/105/105014-e9a6e307cc1b5f3ffdd170c9209a9cfb.jpg)

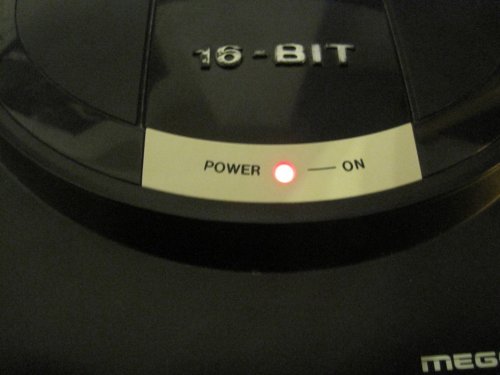

Η λυχνια δουλεύει αψογα.
![2012-07-31-20h48m06.JPG 2012-07-31-20h48m06.JPG](https://retromaniax.gr/data/attachments/105/105015-4359590688ef7fe244e805cc9bbc5dd4.jpg)

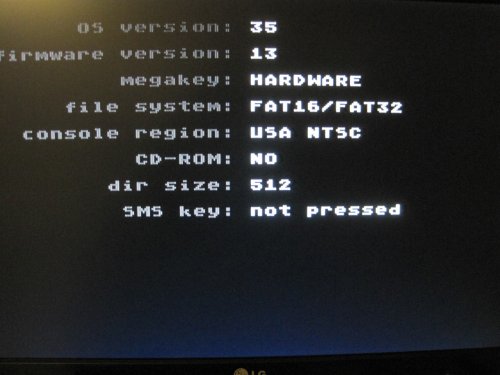

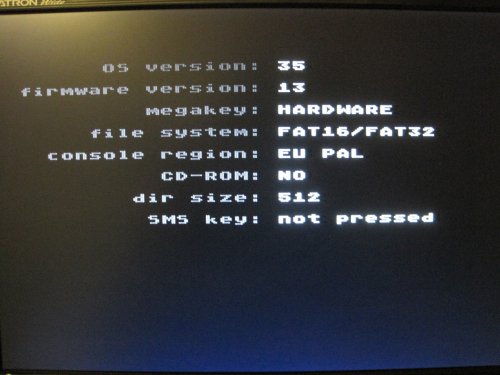

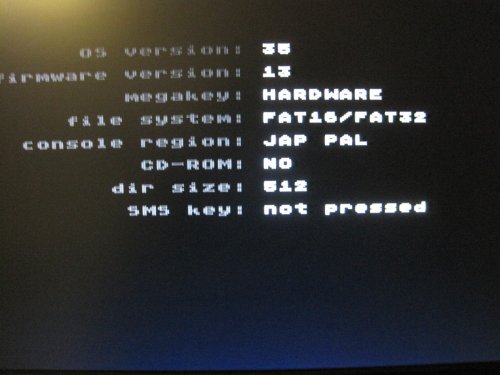

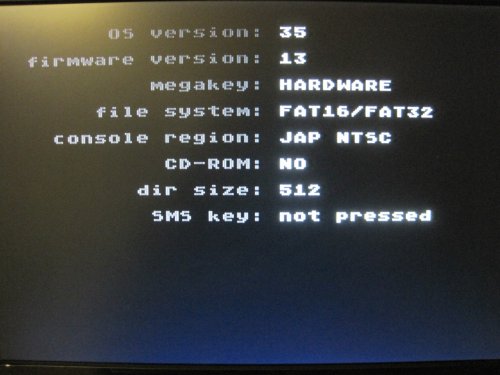

Το ιδιο και η κονσολα. Εικονες μεσα απο το μενου του Everdrive MD για τις 4 διαφορετικες πιθανότητες.
![2012-07-31-20h48m15.JPG 2012-07-31-20h48m15.JPG](https://retromaniax.gr/data/attachments/105/105016-f344590c232cf7b7b1f6f72ae92d3959.jpg)
![2012-07-31-20h48m41.JPG 2012-07-31-20h48m41.JPG](https://retromaniax.gr/data/attachments/105/105017-585c35d689cde77029cd2a102789f2f9.jpg)
![2012-07-31-20h49m06.JPG 2012-07-31-20h49m06.JPG](https://retromaniax.gr/data/attachments/105/105018-5cb5c5a4d5c9d37a163df3d7f4c11d13.jpg)
![2012-07-31-20h49m25.JPG 2012-07-31-20h49m25.JPG](https://retromaniax.gr/data/attachments/105/105019-059e8bc61f4747f808acd1c6c3f2de2a.jpg)

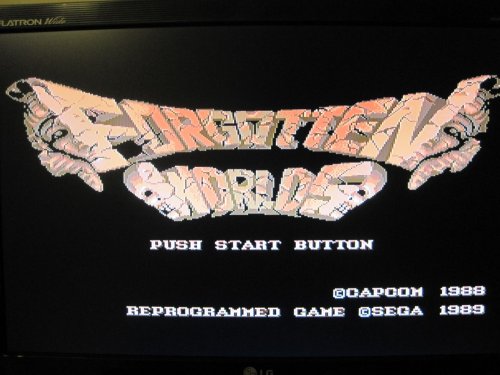

Και μια δοκιμή με το παιχνιδι Forgotten worlds, που εχει κείμενα τοσο στα αγγλικά οσο και στα γιαπωνέζικα. Περισσότερες πληροφορίες για τις διαφορες εκδόσεις παιχνιδιων mega drive εδω.
![2012-07-31-20h56m17.JPG 2012-07-31-20h56m17.JPG](https://retromaniax.gr/data/attachments/105/105020-430e4c4784d6337c53b703bd13d7371e.jpg)

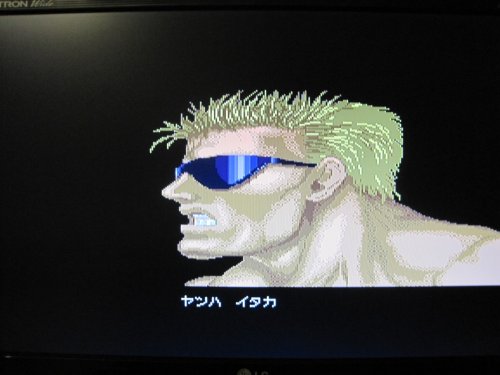

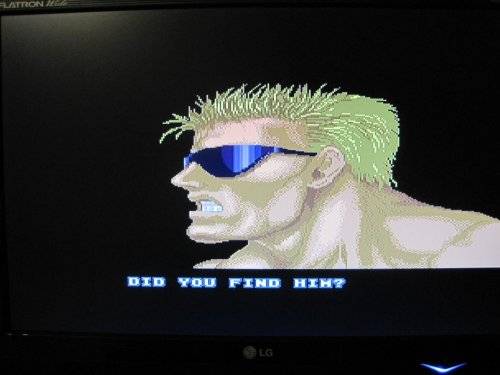

Αγγλικά και γιαπωνέζικα
![2012-07-31-20h56m36.JPG 2012-07-31-20h56m36.JPG](https://retromaniax.gr/data/attachments/105/105021-1ac3a83775d0dc10e258eaed450a0d72.jpg)
![2012-07-31-20h57m36.JPG 2012-07-31-20h57m36.JPG](https://retromaniax.gr/data/attachments/105/105022-94151b9d20af14b2690fd677e2843991.jpg)

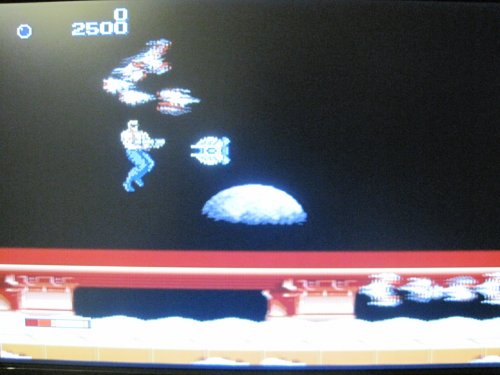

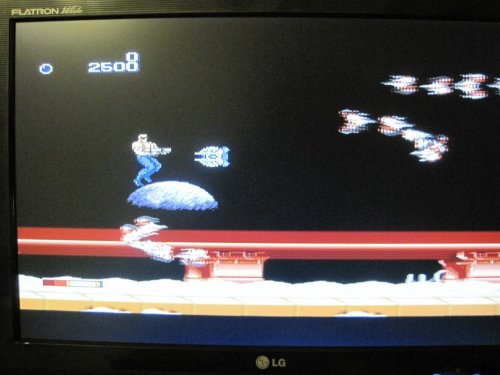

PAL και NTSC
![2012-07-31-20h57m50.JPG 2012-07-31-20h57m50.JPG](https://retromaniax.gr/data/attachments/105/105023-04d2dedf9128a65abed1330fc3ad8291.jpg)
![2012-07-31-20h58m42.JPG 2012-07-31-20h58m42.JPG](https://retromaniax.gr/data/attachments/105/105024-86fea1092090d4a91752c3997b1628ee.jpg)
Οπως και με το mod του SMS1 και αφου εχουμε χρησιμοποιήσει τους ιδιους break before make διακοπτες, ολες οι αλλαγές μπορουν να γινουν on the fly χωρις πρόβλημα!
