(SMS) 50/60 fps mod για γαλλικο Master System I

freaktmp

Expert
Joined
20 Απρ 2009
Μηνύματα
6.832
Αντιδράσεις
2.386
Οπως ειχα αναφερει προσφατα, ηρθε η ωρα να παρουσιασω το mod στο νεοαποκτηθέν γαλλικο Master System I.

Οπως σε οποιοδηποτε αλλο Master System, η αλλαγη μεταξυ σε 50 ή 60 fps γινεται εφαρμόζοντας 5v ή γειωση στο pin 57 στο ολοκληρωμενο 315-5246

Σε αντιθεση ομως με τα περισσοτερα αλλα Master System, στο γαλλικο δεν χρειαζεται να σηκωσουμε το pin απο την πλακετα για κανουμε την αλλαγη.

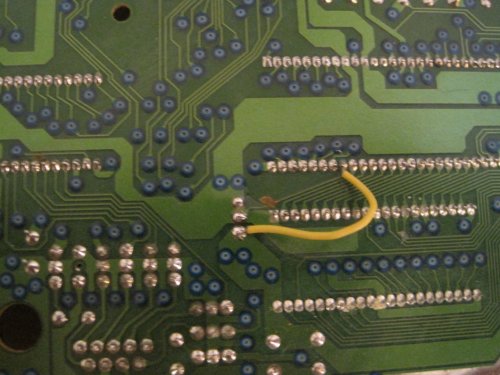

Στο κατω μερος της πλακετας ανακαλύπτουμε ενα καλωδιακι που συνδεει το pin 57 με 5v. Μια συντομη αναζητηση με το πολυμετρο μας δειχνει οτι ακριβως διπλα υπαρχει μια γειωση!

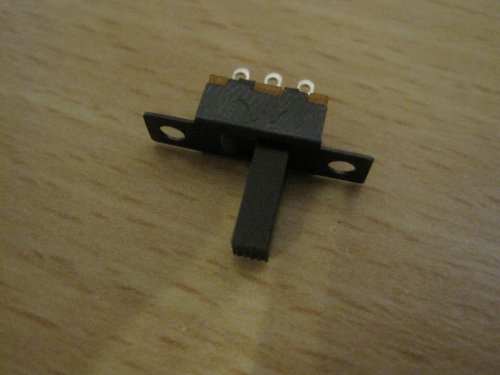

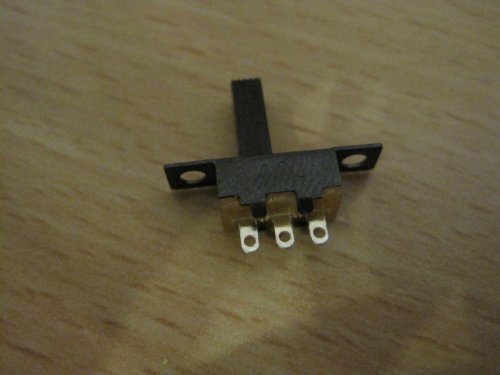

Θα χρειαστουμε ενα sliding switch single pole, single throw, break before make. To ebay ειναι ο φιλος μας γιατι το κοντινότερο που μπορεσα να βρω τοπικα ηταν double pole, double throw που απλα δεν κανει.

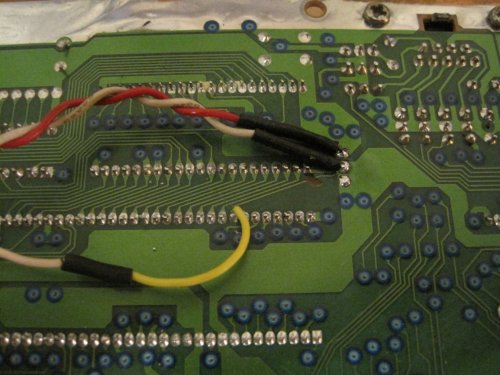

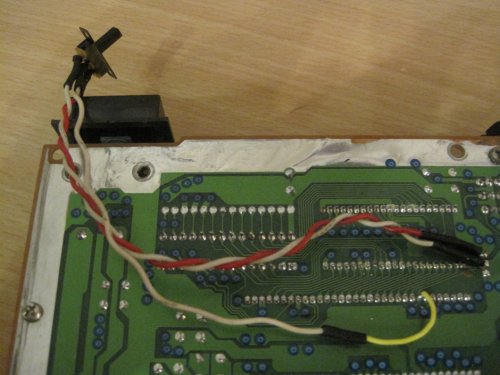

Ξεκόλλησα το κιτρινο καλωδιακι απο την πλακετα και το επεκτεινα κολλώντας το στο μεσαιο pin του διακοπτη. Κόλλησα αλλα δυο καλωδια στην πλακετα για τα 5v και την γειωση, τα οποια κατέληξαν στα δυο ακριανά pins του διακοπτη.

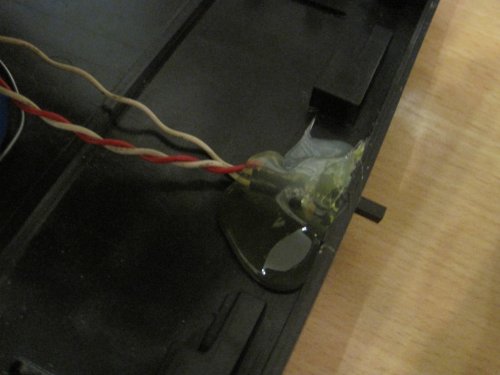

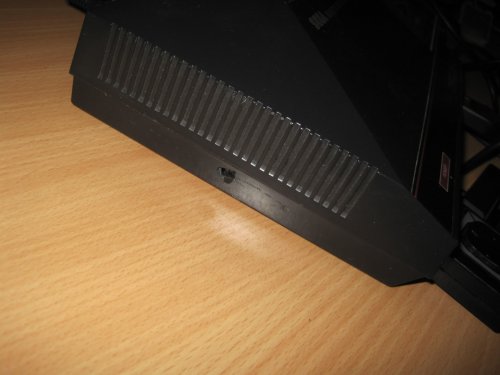

Με το dremel ανοιξα μια μικρη τρυπα για να βγει ο διακοπτης στο πλαι της κονσολας. Κολλησα τον διακοπτη στην θεση του με θερμοκολλα.

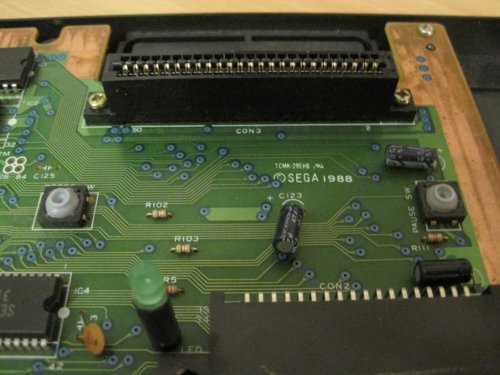

Μια μικρη παρενθεση εδω, για να αναφερω ενα ακομα χρησιμο tip που ανακάλυψα. Ειχα προβλημα με τα κουμπια reset και pause που υπάρχουν στην προσοψη της κονσολας. Σπανια δουλευαν.

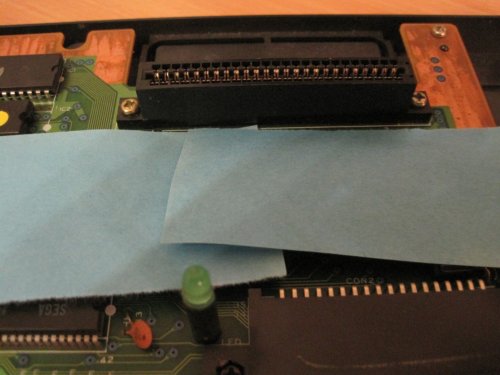

Δοκιμασα διαφορες πατέντες χωρις επιτυχια μεχρι που βρηκα την λυση. Δυο κομματάκια χαρτι πανω στους διακόπτες! Πλεον δουλευουν αψογα!


Τελικα εκλεισα την κονσολα και βιδωσα τα παντα στην θεση τους.

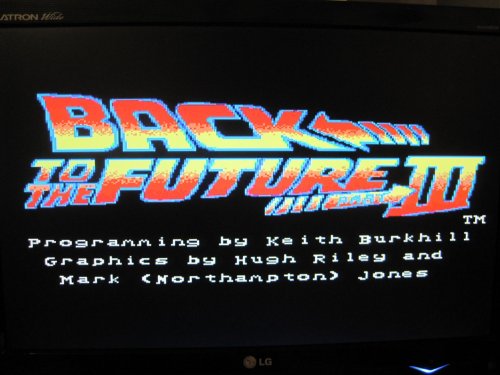

Η ωρα της αλήθειας. To απολυτο τεστ για τετοιες μετατροπές ειναι το παιχνιδι Back to the future III. Στην ευρωπαϊκή του εκδοση, τρεχει μονο σε PAL κονσολες. Συνεπώς αν γυρισουμε το διακοπτη μας σε 60fps, δεν θα πρεπει να φορτώσει το παιχνιδι. Και ετσι εγινε!

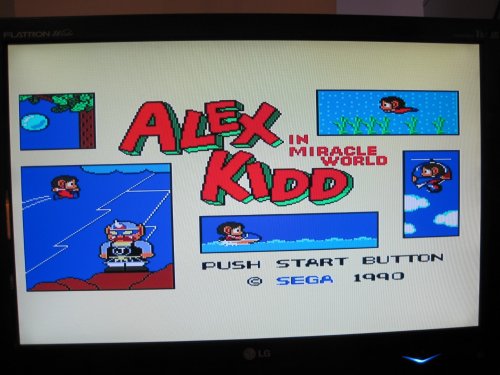

Alex Kidd in σε 50 και 60fps. Παρατηρήστε ποσο συμπιεσμένη φαινεται η εικονα σε 50fps (λογω το PAL καρε ειναι μεγαλυτερο απο το NTSC, ενω η ανάλυση του παιχνιδιού παραμενει σταθερη). Αυτο που δεν μπορει να πει μια εικονα ειναι η δραματική διαφορά στην ταχυτητα της μουσικης!

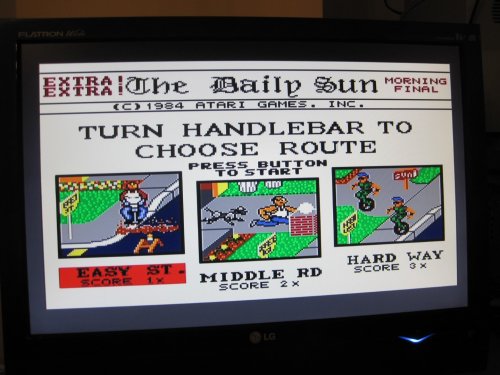

Ομοίως με το Paperboy.


Πριν ολοκληρώσουμε, αξιζει να αναφερουμε εδω οτι χρησιμοποιώντας διακοπτη break before make μπορουμε να αλλαζουμε το refresh rate στην κονσολα on the fly χωρις κίνδυνο!

To mod μας ειναι επιτυχές! Για οσους απο εμας ομως δεν ειναι ταλαντούχοι gamers ειναι, οπως θα ελεγαν οι φιλοι μας οι αμερικανοι, mixed blessing. Το μεγαλύτερο playing field ειναι πολυ ωραίο, οι 20% πιο γρήγοροι εχθροί οχι τοσο!

Τελευταία επεξεργασία:

freaktmp

Expert
Joined
20 Απρ 2009
Μηνύματα
6.832
Αντιδράσεις
2.386
Τωρα το ειδα οτι εχω γραψει βλακεία. Ο διακοπτης που χρησιμοποιησα ειναι φυσικα single pole, double throw (ON - ON) και οχι single pole, single throw (ON - OFF) οπως εγραψα αρχικα.
