Θα παρουσιασω εναν ακομα microdisc controller replica, αυτη την φορα απο την Ισπανια και τα ικανα χερια του Silicebit.

Οπως στην περιπτωση του controller του George Kirilov, ο controller μας ειναι μια ανασχεδιαση και οχι ακριβες αντιγραφο του αυθεντικου controller που βρισκει κανεις μεσα στο Microdisc.

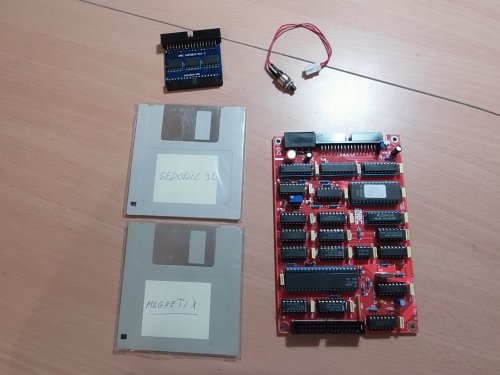

Στο πακετο βρισκουμε, εκτος απο τον controller και το διακοπτη reset, ενα amplibus και δυο δισκετες 3.5'' με προγραμματα για oric.


O controller εχει ενα κοκκινο pcb καλης ποιοτητας και τα ολοκληρωμενα ειναι ολα τοποθετημενα σε βασεις, κατι που βοηθαει σε τυχων μελλοντικη επισκευη. Επιπλεον παρατηρουμε ενα jumper, το οποιο μας επιτρεπει να τροφοδοτησουμε τον υπολογιστη μεσω του controller μονο με ενα τροφοδοτικο!

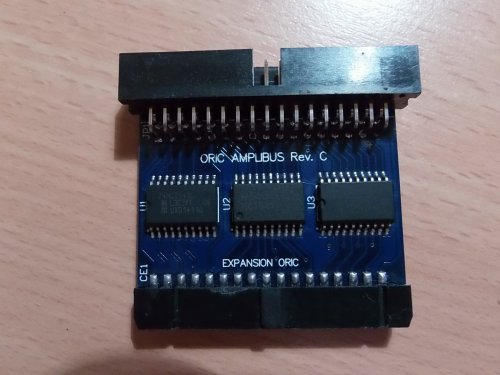

To amplibus ειναι ενα μικρο κυκλωμα που ενισχυει τα σηματα του expansion bus του oric, ετσι ωστε να μην χρειαζονται ειδικα ενισχυμενα καλωδια για να συνδεουμε τις συσκευες. Σε αντιθεση με το amplibus του Cumulus, αυτο το amplibus μπορει να χρησιμοποιηθει με οποιαδηποτε συσκευη του oric και οχι μονο το συγκεκριμενο controller.

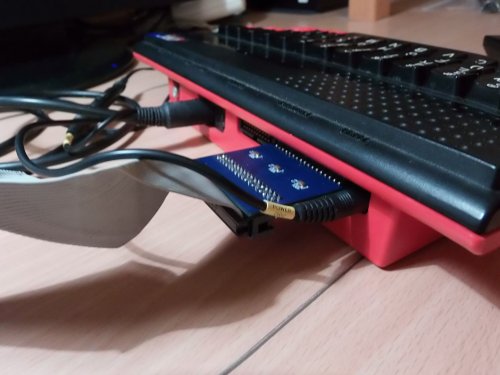

Το amplibus εν δραση

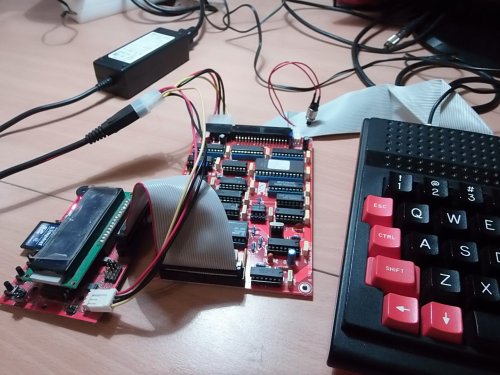

Ο controller συνδεδεμενος με τον HxC floppy emulator.

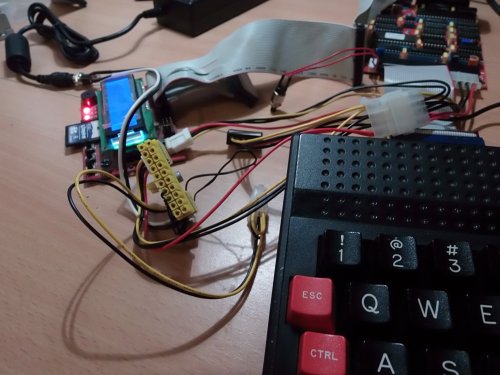

Δυστυχως το παραπανω setup δεν μπορεσε να λειτουργησει αξιοπιστα. Μετα απο αρκετο troubleshooting με την βοηθεια του δημιουργου, ανακαλυψα οτι το τροφοδοτικο που χρησιμοποιουσα μεχρι τωρα για να τροφοδοτω controllers και floppy emulator απ' οτι φαινεται δεν αρκει για να λειτουργησει αξιοπιστα με αυτον τον controller. Ετσι αναγκαστηκα να βγαλω τα μεγαλα οπλα! Picopsu 90w.


Με το picopsu δουλεψαν ολα σωστα με την πρωτη και δοκιμασα και την λειτουργια τροφοδοτησης του υπολογιστη απο τον controller. O Silicebit λεει οτι χρειαζεται τροφοδοσια 5V τουλαχιστον 2.5A για αυτη την λειτουργικοτητα.

Ας δουμε λοιπον και κανα screenshot.

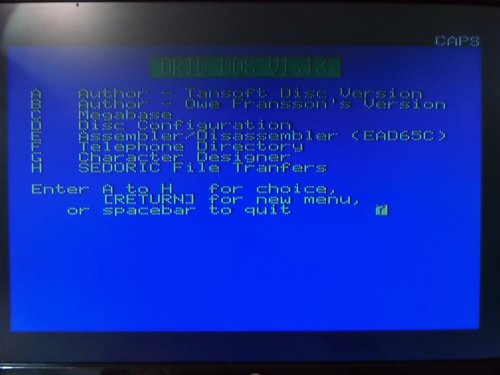

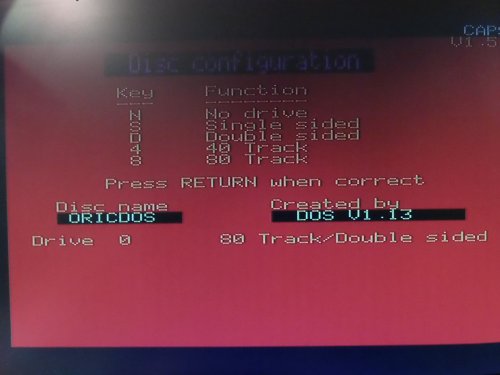

Oricdos 1.13

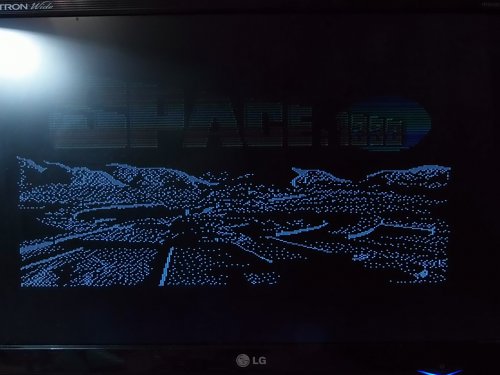

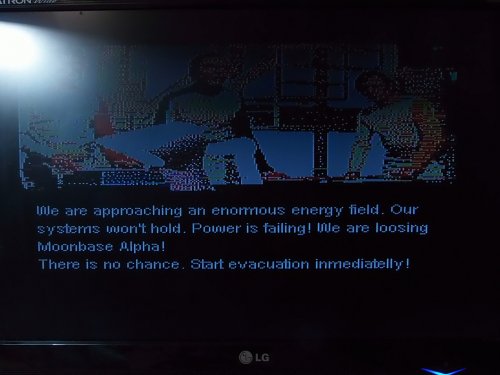

Space 1999

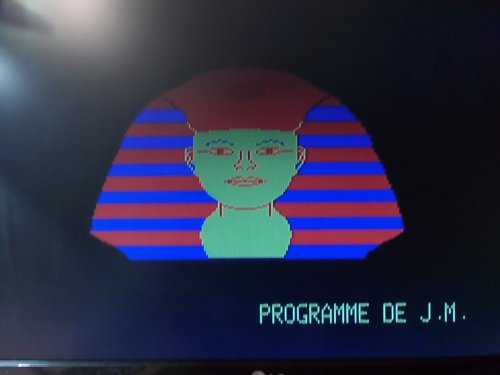

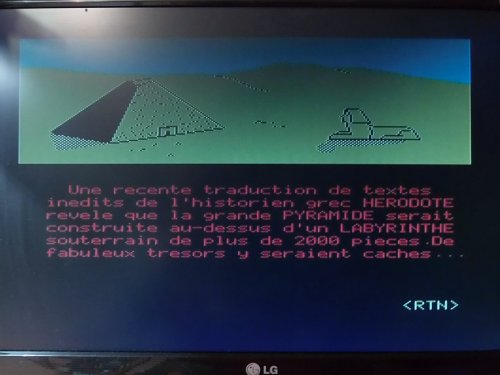

Δεν θυμαμαι πως το λενε αυτο

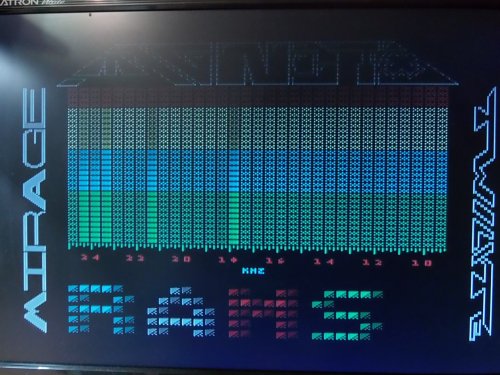

Και ενα demo: Magnetix


Αφου πλεον δεν ειναι διαθεσιμο το Cumulus, ενας συνδιασμος controller - floppy emulator ειναι επομενη καλυτερη λυση. Οποιος ενδιαφερεται, μπορει να επικοινωνησει με τον Silicebit στο defence-force forum.

Για οποιον δεν εχει αλλο controller, must have. Για τους υπολοιπους, μαλλον περιττός.
